锂电池二阶 RC 模型仿真实战：从理论解析到 Simulink 闭环搭建全流程

这份电池仿真实战任务涵盖了电池管理系统（BMS）底层算法的核心基础。为了兼顾理论撰写（论文方法章节）与工程实操（Simulink 建模），我为您梳理了详细的实施方案。

一、电池参数辨识：OCV-SOC 曲线拟合

开路电压（OCV）与荷电状态（SOC）之间存在高度非线性关系，通常通过混合脉冲功率特性测试（HPPC）或小倍率充放电测试（如 1/201/201/20 C）获取数据。

1. 数据提取与预处理

静置期取点：在每个 SOC 验证点（例如 100%, 95%, 90% ... 0%），电池经历脉冲充放电后，必须经过充分静置（通常为 1-2 小时）。取静置末期的电压值作为该 SOC 下的 OCV。
充放电平均：为消除迟滞效应（Hysteresis），通常分别拟合充电 OCV 曲线和放电 OCV 曲线，然后取两者在相同 SOC 下的平均值作为最终的 OCV 值。

2. 曲线拟合方法

在 MATLAB 中，常用的拟合模型有：

多项式拟合：通常采用 5 阶到 9 阶多项式拟合。阶数过低会导致两端（高低 SOC 区域）误差大，阶数过高会导致龙格现象（Runge's phenomenon），即曲线边缘剧烈震荡。
公式：Uocv(SOC)=a0+a1SOC+a2SOC2+⋯+anSOCnU_{ocv}(SOC) = a_0 + a_1 SOC + a_2 SOC^2 + \dots + a_n SOC^nUocv(SOC)=a0+a1SOC+a2SOC2+⋯+anSOCn
对数/指数组合模型（更推荐写进论文）：结合多项式和对数项，能更好地拟合低 SOC 区域的电压骤降。
公式示例 ：Uocv(SOC)=K0+K1SOC+K2/SOC+K3ln⁡(SOC)+K4ln⁡(1−SOC)U_{ocv}(SOC) = K_0 + K_1 SOC + K_2 / SOC + K_3 \ln(SOC) + K_4 \ln(1 - SOC)Uocv(SOC)=K0+K1SOC+K2/SOC+K3ln(SOC)+K4ln(1−SOC)

二、实操：2阶 RC 参数辨识（论文方法章节撰写逻辑）

在撰写论文的方法章节时，可以按照以下逻辑展开：

2.1 等效电路模型建立

本文采用二阶戴维南（Thevenin）等效电路模型来描述电池的动态极化特性。模型包含一个理想电压源 UocvU_{ocv}Uocv、一个欧姆内阻 R0R_0R0、以及两个 RC 网络（R1,C1R_1, C_1R1,C1 代表电化学极化；R2,C2R_2, C_2R2,C2 代表浓差极化）。

根据基尔霍夫电压定律（KVL），该模型的端电压 UtU_tUt 状态空间方程可表示为：

Ut=Uocv−U1−U2−IR0U_t = U_{ocv} - U_1 - U_2 - I R_0Ut=Uocv−U1−U2−IR0

dU1dt=−U1R1C1+IC1\frac{dU_1}{dt} = -\frac{U_1}{R_1 C_1} + \frac{I}{C_1}dtdU1=−R1C1U1+C1I

dU2dt=−U2R2C2+IC2\frac{dU_2}{dt} = -\frac{U_2}{R_2 C_2} + \frac{I}{C_2}dtdU2=−R2C2U2+C2I

(注：规定放电电流 III 为正值)

2.2 欧姆内阻 R0R_0R0 的辨识

欧姆内阻主要反映电解液、电极材料和接触电阻。当脉冲电流施加或撤去瞬间，由于电容两端电压不能突变，端电压发生的瞬间突变 ΔU\Delta UΔU 完全由欧姆内阻引起。

R0=∣ΔU∣∣I∣R_0 = \frac{|\Delta U|}{|I|}R0=∣I∣∣ΔU∣

2.3 极化参数的非线性拟合

在脉冲电流撤销后的静置零输入响应阶段（Relaxation phase），极化电压呈现指数衰减规律。该阶段的端电压随时间 ttt 变化的函数解析式为：

Ut(t)=Uocv−U1(t0)e−t/τ1−U2(t0)e−t/τ2U_t(t) = U_{ocv} - U_1(t_0) e^{-t/\tau_1} - U_2(t_0) e^{-t/\tau_2}Ut(t)=Uocv−U1(t0)e−t/τ1−U2(t0)e−t/τ2

其中，τ1=R1C1\tau_1 = R_1 C_1τ1=R1C1 和 τ2=R2C2\tau_2 = R_2 C_2τ2=R2C2 为时间常数。

本文采用非线性最小二乘法（如信赖域反射算法 Trust-Region-Reflective），在 MATLAB 中利用 lsqcurvefit 或 cftool 函数对静置阶段的实测电压曲线进行双指数函数拟合，从而求解出 R1,C1,R2,C2R_1, C_1, R_2, C_2R1,C1,R2,C2。

三、 2阶 RC 模型 Simulink 建模详述

没问题，我们清空之前的困惑，从零开始，为您提供一份最完整、防错版的 2 阶 RC 电池模型搭建全流程。

这次我会把所有模块的精确搜索路径、参数设置、以及端口长什么样（三角还是箭头）都标得清清楚楚，保证您一步到位跑通仿真。

第一步：在 MATLAB 中加载初始化数据

在搭建模型前，必须先让 MATLAB 知道 R0R_0R0、C1C_1C1 这些字母代表什么数字。
操作：在 MATLAB 主界面新建一个脚本（Script），复制以下代码并运行。运行后，您的 Workspace（工作区）里就会出现这些变量。

matlab 复制代码

% --- 电池 2 阶 RC 模型初始化参数 ---
Cap = 50;           % 电池额定容量 (Ah)
SOC_init = 0.9;     % 初始 SOC (90%)

% OCV-SOC 查表数据
SOC_vec = [0, 0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0];
OCV_vec = [2.75, 3.45, 3.55, 3.62, 3.68, 3.74, 3.82, 3.91, 4.02, 4.12, 4.20];

% 欧姆内阻
R0 = 0.0025;        % 欧姆内阻 (Ohms)

% 极化参数
R1 = 0.0012;        % RC1 电阻 (Ohms)
C1 = 1500;          % RC1 电容 (Farads)
R2 = 0.0021;        % RC2 电阻 (Ohms)
C2 = 6500;          % RC2 电容 (Farads)

% 放电测试电流
I_test = 25;        % 持续放电 25A

第二步：Simulink 模块拖拽与参数设置

打开一个空白的 Simulink 模型，严格按照以下粗体路径在 Library Browser（库浏览器）中寻找模块，拖入画板，并双击设置参数：

1. 信号与计算层 (常规 Simulink 模块)

Constant (常数模块 - 模拟电流输入)
路径：Simulink -> Sources -> Constant
参数：Constant value 填入 I_test
Gain (增益模块 - 计算 SOC 消耗率)
路径：Simulink -> Math Operations -> Gain
参数：Gain 填入 -1/(3600*Cap)
Integrator (积分器 - 计算实时 SOC)
路径：Simulink -> Continuous -> Integrator
参数：Initial condition 填入 SOC_init。勾选 Limit output，Upper 填 1，Lower 填 0。
1-D Lookup Table (一维查表 - 生成 OCV)
路径：Simulink -> Lookup Tables -> 1-D Lookup Table
参数：Breakpoints 1 填入 SOC_vec；Table data 填入 OCV_vec。

2. 桥梁层 (信号转换，极其重要)

Simulink-PS Converter (信号转物理信号) ------ 需要调出 2 个
路径：Simscape -> Utilities -> Simulink-PS Converter
参数：双击第一个，在 Unit 栏输入 V (代表电压)。第二个留空不管。
PS-Simulink Converter (物理信号转信号)
路径：Simscape -> Utilities -> PS-Simulink Converter

3. 物理电路层 (Simscape 基础元件)

Controlled Voltage Source (受控直流电压源)
严格路径 ：Simscape -> Foundation Library -> Electrical -> Electrical Sources -> Controlled Voltage Source (千万别选带波浪线或三相的)
Controlled Current Source (受控电流源 - 作为负载)
路径：同上 Electrical Sources -> Controlled Current Source
Resistor (电阻) ------ 需要调出 3 个
路径：Simscape -> Foundation Library -> Electrical -> Electrical Elements -> Resistor
参数：分别双击，Resistance 分别填入 R0、R1、R2。
Capacitor (电容) ------ 需要调出 2 个
路径：同上 Electrical Elements -> Capacitor
参数：分别双击，Capacitance 分别填入 C1、C2。
Voltage Sensor (电压传感器)
路径：Simscape -> Foundation Library -> Electrical -> Electrical Sensors -> Voltage Sensor
Electrical Reference (电气接地) ------ 需要调出 2 个
路径：同上 Electrical Elements -> Electrical Reference
Solver Configuration (求解器配置 - 必须有)
路径：Simscape -> Utilities -> Solver Configuration

4. 观测层

Scope (示波器)
路径：Simulink -> Sinks -> Scope

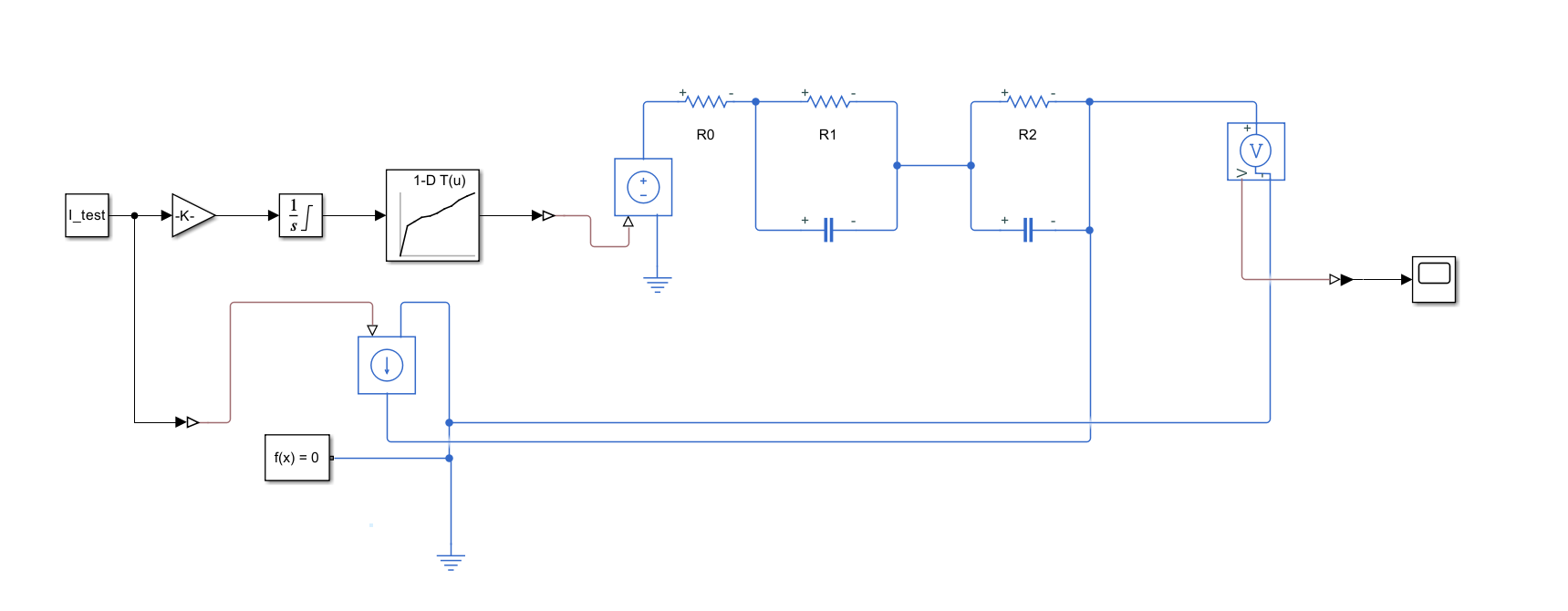

第三步：连线指南 (傻瓜式 A 连 B)

请按照以下顺序连接，注意看端口的形状：普通的 > 代表数字信号（黑线），三角形 ▷ 代表物理信号（棕色线），正负极 + - 代表电气连接（蓝线）。

回路 1：SOC 与 OCV 控制信号

把 Constant 的输出 > 连到 Gain 的输入 >。
把 Gain 的输出 > 连到 Integrator 的输入 >。
把 Integrator 的输出 > 连到 1-D Lookup Table 的输入 >。
把 1-D Lookup Table 的输出 > 连到第一个 Simulink-PS Converter 的输入 >。
把这个 Converter 的右侧输出 ▷ 连到 Controlled Voltage Source 的控制端 S (空心三角)。

回路 2：主电气回路 (电池本体)

将 Controlled Voltage Source 的负极 - 连到一个 Electrical Reference (接地)。
将 Controlled Voltage Source 的正极 + 连到电阻 R0 的一端。
将电阻 R1 和电容 C1 上下并排，两端分别相连（形成一个并联框）。将这个并联框的左侧，连到 R0 的另一端。
将电阻 R2 和电容 C2 上下并排，两端分别相连。将这个并联框的左侧，连到上一步 R1/C1 并联框的右侧。

回路 3：负载与测量

从最开始的 Constant 模块右侧引出一条分支线，连到第二个 Simulink-PS Converter 的输入 >。
把这个 Converter 的输出 ▷ 连到 Controlled Current Source 的控制端 S。
将 Controlled Current Source 的正极 + 连到 R2/C2 并联框的右侧（这是电池组的总正极）。
将 Controlled Current Source 的负极 - 连到另一个 Electrical Reference (接地)。此时整个电气闭环完成。
把 Voltage Sensor 的正极 + 接到主回路的总正极线上，负极 - 接到接地线上（并联测电压）。
把 Voltage Sensor 的信号输出 V (也是个三角) 连到 PS-Simulink Converter 的输入 ▷。
把这个 Converter 的输出 > 连到 Scope 的输入 >。

最后一步防错：

把 Solver Configuration 模块的唯一端口，随意连接到上述所有蓝色的电气实线上的任意一点。

第四步：修改模型求解器配置

在 Simulink 顶部菜单栏，点击齿轮图标 Model Settings (或按 Ctrl + E)。
左侧选择 Solver。
Solver selection 下拉菜单：Type 选择 Variable-step。
Solver 下拉菜单：选择 ode23t (mod. stff/Trapezoidal)。（这一步对 RC 物理电路极其重要，否则容易报错或计算极慢）。
顶部的 Stop time 设置为 3600（模拟放电 1 小时）。
点击 OK 并在主界面点击 Run 运行，双击 Scope 即可看到平滑下降的电池端电压。

二阶戴维南（Thevenin）等效电路模型的核心思想，就是用基本的电子元器件（电压源、电阻、电容）来模拟电池内部复杂的纯化学反应。

我们将整个模型拆解为三个核心物理过程，并与你画板上的 Simulink/Simscape 模块一一对应：

1. 热力学基础：开路电压（理想电压源）

电池就像一个大水库，水库的水位（开路电压 OCV）是由剩余水量（荷电状态 SOC）决定的。这是一个非线性的热力学特性。

物理原理： 我们需要通过安时积分法（Coulomb Counting）实时计算电池内部剩余了多少电量，然后根据电量去查表，推导出电池当前的电动势。安时积分的物理公式为：

SOC(t)=SOC(t0)−∫I3600×CapdtSOC(t) = SOC(t_0) - \int \frac{I}{3600 \times C_{ap}} dtSOC(t)=SOC(t0)−∫3600×CapIdt

Simulink 模块映射：
**Gain + Integrator**：这两个模块联合起来实现了上面公式中的积分运算，把进出电池的电流随时间累积，算出实时的 SOC。
1-D Lookup Table：代表了电池特有的"水位-电量"非线性映射关系（热力学特性曲线）。
**Simulink-PS Converter + Controlled Voltage Source**：这是整个电池的"心脏"。它把查表算出来的纯数学数值，转化为 Simscape 物理电路中真实的理想电动势 UocvU_{ocv}Uocv。

2. 瞬间压降：欧姆内阻（R0R_0R0）

当你瞬间踩下电门（大电流放电）时，电池电压会产生一个瞬间的垂直"跳水"。

物理原理： 这个瞬间压降是由欧姆内阻引起的。它代表了锂离子在电解液中游动的阻力、电极材料本身的电阻，以及电池内部各种金属接触面的物理电阻。根据欧姆定律，瞬间压降为：

ΔU=I×R0\Delta U = I \times R_0ΔU=I×R0

Simulink 模块映射：
**主回路上的串联 Resistor (R0)**：由于它直接串联在电路中，只要 Controlled Current Source 抽走电流，它两端立刻就会产生压降，没有任何延迟，完美模拟了电池的瞬态响应。

3. 动态迟滞：双重极化效应（R1C1R_1 C_1R1C1 与 R2C2R_2 C_2R2C2）

如果电池只是一节单纯的电阻加电源，当你撤去负载（电流归零）时，电压应该瞬间弹回开路电压。但实际上，电池电压是慢慢爬升回原位的，这种现象叫"极化（Polarization）"。二阶模型用两个 RC 网络来模拟两种不同快慢的极化过程。

物理原理与模块映射：
**快响应极化（电化学极化）：第一个 Resistor (R1) // Capacitor (C1)**
这代表了电极与电解液交界处的电荷转移阻力（R1）和双电层电容效应（C1）。当你开始放电时，电荷在界面处堆积，电压慢慢下降；停止放电时，堆积的电荷慢慢散开。这个过程较快，时间常数 τ1=R1C1\tau_1 = R_1 C_1τ1=R1C1 通常在几秒到十几秒之间。
**慢响应极化（浓差极化）：第二个 Resistor (R2) // Capacitor (C2)**
锂离子在活性物质颗粒内部的扩散（钻出来或钻进去）是一个非常缓慢的物理过程。如果大电流放电，颗粒表面的锂离子被抽干了，里面的还没扩散出来，就会产生浓度差，导致电压进一步下降。这个扩散过程非常慢，由 R2/C2 并联网络模拟，时间常数 τ2=R2C2\tau_2 = R_2 C_2τ2=R2C2 通常长达几百秒甚至上千秒。

4. 物理引擎底座：基尔霍夫定律

物理原理： 电池对外输出的最终端电压 UtU_tUt，是理想电动势减去所有内部损耗的结果：

Ut=Uocv−IR0−Up1−Up2U_t = U_{ocv} - I R_0 - U_{p1} - U_{p2}Ut=Uocv−IR0−Up1−Up2

Simulink 模块映射：
Voltage Sensor：你把它跨接在了电路的两端，它本质上就是在利用 Simscape 底层的基尔霍夫电压定律（KVL）为你实时求解上述方程。
Solver Configuration：就是为你解这些常微分方程组（ODE）的数学引擎底座，保证了电压、电流在每一个微秒的变化都符合真实物理法则。
