电池SOH估计和RUL预测，基于GRU门控循环单元的锂电池健康状态估计和剩余寿命预测，MATLAB代码

一、研究背景

锂离子电池在循环使用过程中容量逐渐衰退，实时、准确地**估计健康状态（SOH）并预测剩余使用寿命（RUL）是保障电池系统安全、优化运维决策的关键。数据驱动方法利用充放电过程中可测的电压、电流、温度等参数，挖掘与容量衰减相关的间接特征，结合深度学习模型实现SOH回归预测，进而通过失效阈值推算RUL。本代码基于NASA锂电池数据集，采用门控循环单元（GRU）**构建SOH预测模型，并以此为基础实现RUL计算。

二、主要功能

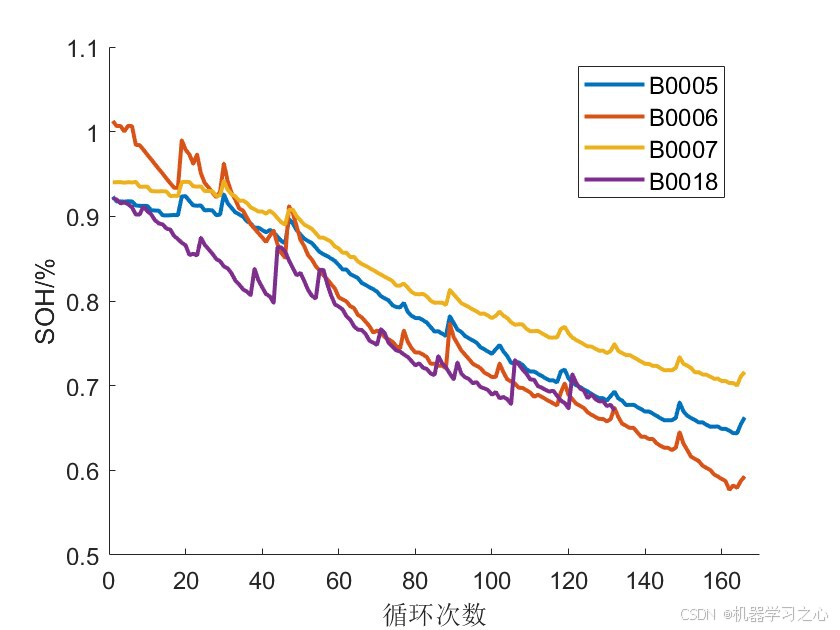

数据预处理与SOH提取：分离充放电循环，剔除异常段，利用安时积分法计算每次循环的真实容量，归一化得SOH序列。
健康特征工程：从充放电曲线中提取CCCT、CCDT、CVCT、CVRT、CVDT五种时间特征，分析其与SOH的相关性，构建特征矩阵。
GRU模型训练与SOH估计：搭建序列到回归的GRU网络，以多维时间特征为输入，SOH为输出，训练得到SOH回归模型。
剩余寿命预测（RUL）：利用模型对测试集预测的SOH轨迹，结合失效阈值（0.7）找到SOH首次低于该阈值对应的循环次数，即为该电池的剩余可用循环数。

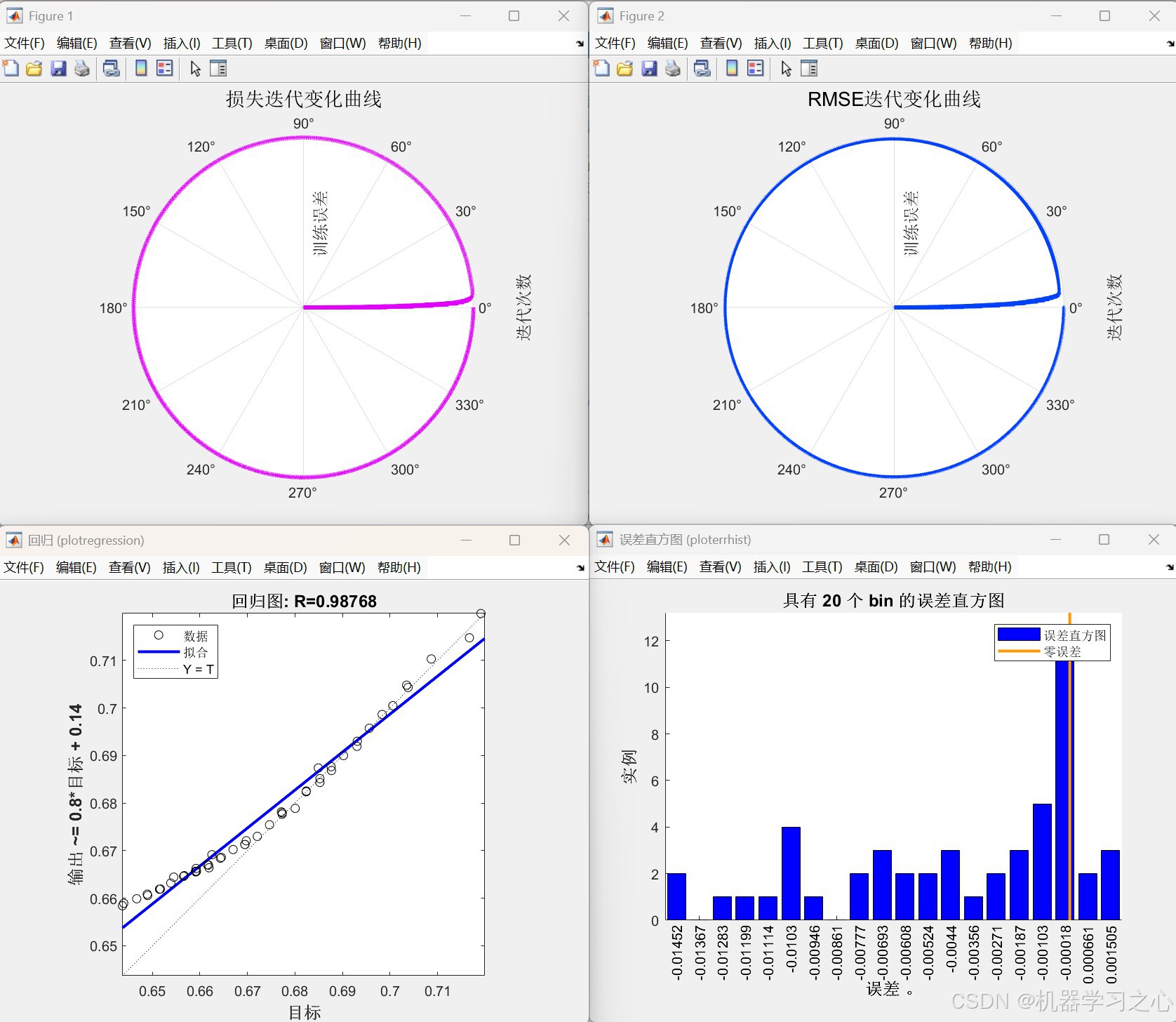

多维度可视化与评估：输出SOH老化趋势、特征相关性热力图、IC曲线、预测效果回归图、误差分布、剩余寿命显示及多种评价指标（RMSE、R²、MAE等）。

三、算法步骤（聚焦SOH估计与RUL预测）

原始循环数据分离与SOH标签构建
- 加载B0005.mat，根据cycle.type分离充电/放电阶段，删除异常循环。
- 对每次放电，安时积分到截止电压2.7V算出实际容量 QactualQ_{\text{actual}}Qactual，则 SOH=Qactual/(Cnom×3600)SOH = Q_{\text{actual}} / (C_{\text{nom}} \times 3600)SOH=Qactual/(Cnom×3600)，标称容量 $C_{\\text{nom}}=2\\text{ Ah}$ 。充电段的SOH沿用后续放电段结果。
特征提取
- 定义5个与老化相关的时间间隔特征 ：
  - CCCT（恒流充电到4.2V的时间）
  - CCDT（恒流放电段持续时间）
  - CVCT（恒压充电持续时间）
  - CVRT（充电电压从3.8V升至4.1V的时间）
  - CVDT（放电电压从4.0V降至3.6V的时间）
- 计算各特征与SOH的皮尔逊相关系数，保留高相关性特征。
GRU回归模型构建与训练
- 输入：5维时间特征（每个循环为一个时间步样本）。
- 网络结构：序列输入层 → GRU层（64隐藏单元，输出最后时刻） → ReLU → 全连接层（输出1） → 回归层。
- 数据按70%/30%划分训练集和测试集，归一化至[0,1]；用Adam优化器训练，学习率分段衰减。
SOH预测与评估

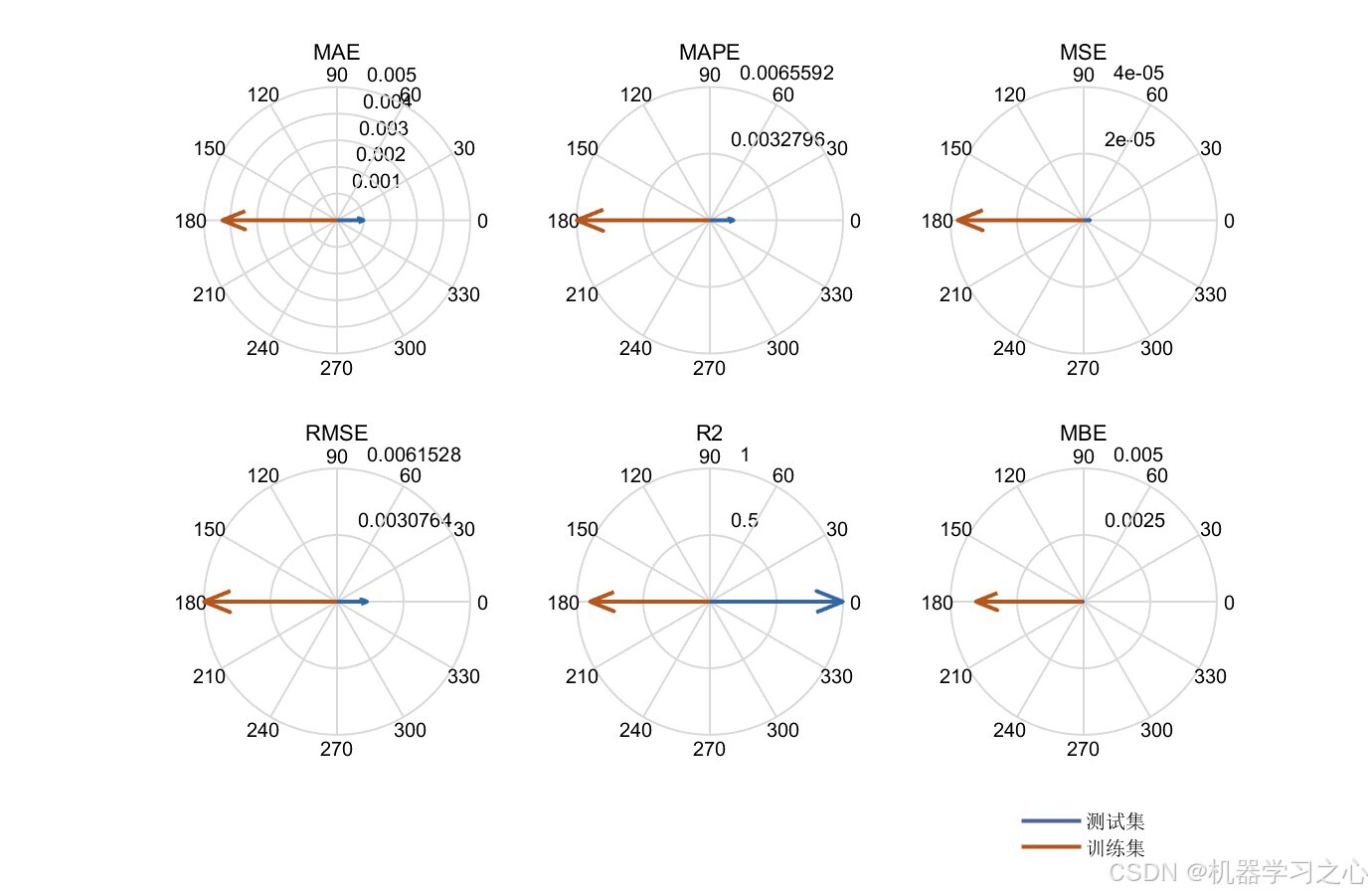

- 对训练集和测试集进行SOH预测，反归一化后计算RMSE、MAE、R²等指标，并绘图对比真实值与预测值。
RUL预测
- 对测试集预测得到的SOH序列，从预测起点开始扫描，找到首个SOH^<0.7\hat{SOH} < 0.7SOH^<0.7的循环索引，该索引相对于测试集起点的距离即为剩余使用寿命（循环次数）。

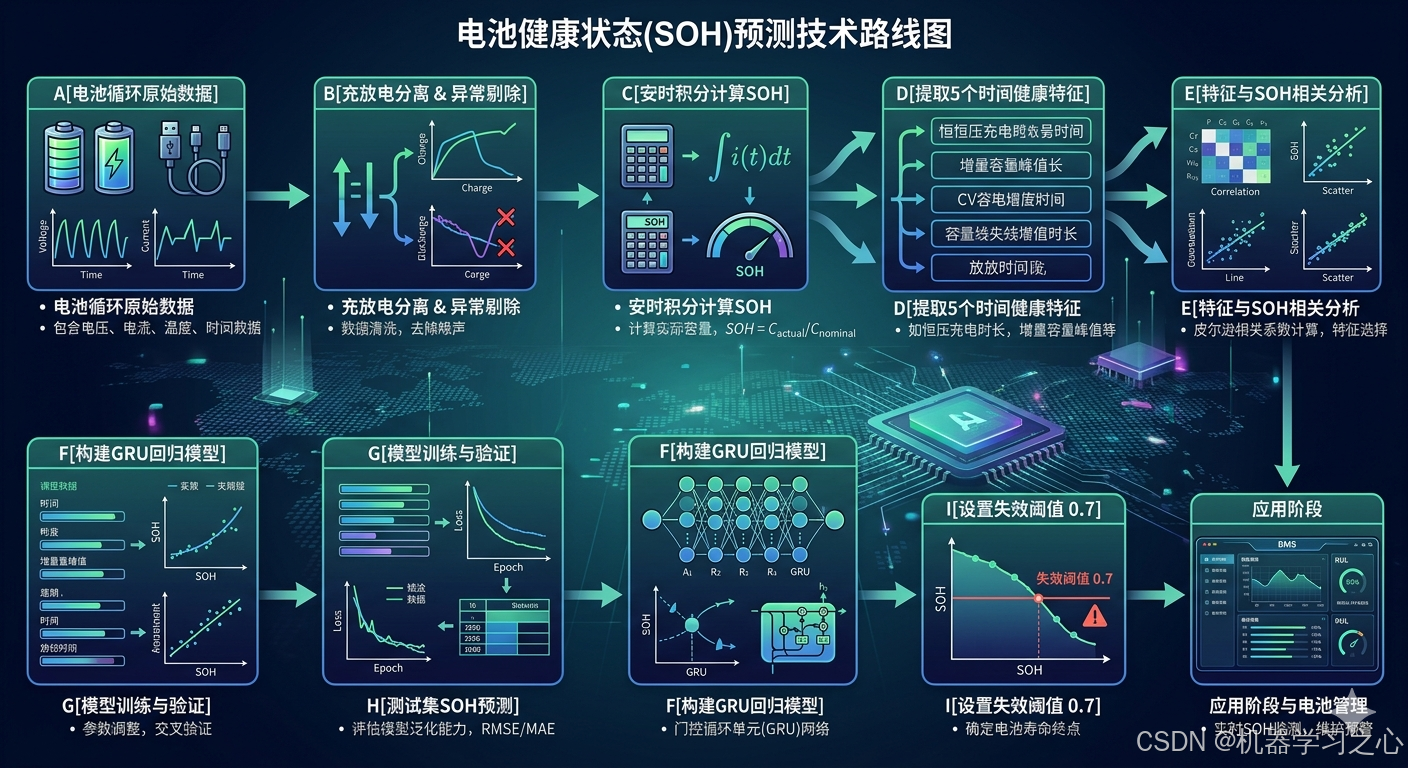

四、技术路线

五、公式原理

SOH定义 ：
SOH=∫0tcutoff∣I(τ)∣dτCnom×3600,tcutoff为电压首次低于2.7V的时刻 SOH = \frac{ \int_{0}^{t_{\text{cutoff}}} |I(\tau)| d\tau }{ C_{\text{nom}} \times 3600 }, \quad t_{\text{cutoff}} \text{为电压首次低于2.7V的时刻} SOH=Cnom×3600∫0tcutoff∣I(τ)∣dτ,tcutoff为电压首次低于2.7V的时刻
特征计算示例（CCCT） ：
HF1=t(V≥4.2)−tstart HF_1 = t(V \ge 4.2) - t_{\text{start}} HF1=t(V≥4.2)−tstart
其他特征同理，基于电压阈值间的时间差。
GRU单元 ：
更新门 zt=σ(Wz⋅[ht−1,xt])z_t = \sigma(W_z \cdot [h_{t-1}, x_t])zt=σ(Wz⋅[ht−1,xt])，重置门 rt=σ(Wr⋅[ht−1,xt])r_t = \sigma(W_r \cdot [h_{t-1}, x_t])rt=σ(Wr⋅[ht−1,xt])，
候选隐藏状态h~t=tanh⁡(W⋅[rt⊙ht−1,xt])\tilde{h}t = \tanh(W \cdot [r_t \odot h{t-1}, x_t])h~t=tanh(W⋅[rt⊙ht−1,xt])，
隐藏状态 ht=(1−zt)⊙ht−1+zt⊙h~th_t = (1-z_t) \odot h_{t-1} + z_t \odot \tilde{h}_tht=(1−zt)⊙ht−1+zt⊙h~t。
评价指标 ：
RMSE=1N∑i=1N(yi−y^i)2 RMSE = \sqrt{\frac{1}{N}\sum_{i=1}^{N}(y_i - \hat{y}_i)^2} RMSE=N1i=1∑N(yi−y^i)2
R2=1−∑(yi−y^i)2∑(yi−yˉ)2 \quad R^2 = 1 - \frac{\sum(y_i - \hat{y}_i)^2}{\sum(y_i - \bar{y})^2} R2=1−∑(yi−yˉ)2∑(yi−y^i)2
RUL计算 ：
RUL=min⁡{k∣SOH^k<0.7,k=1,2,...,N} RUL = \min\{k \mid \hat{SOH}_{k} < 0.7, k = 1,2,\dots,N\} RUL=min{k∣SOH^k<0.7,k=1,2,...,N}

六、参数设定

类别	参数/设定
数据	电池B0005，标称容量2Ah
特征维度	5（CCCT, CCDT, CVCT, CVRT, CVDT）
训练/测试划分	70%训练，30%测试
网络结构	GRU(64) + ReLU + FC(1)
优化器	Adam，初始学习率0.001
学习率策略	Piecewise
SOH失效阈值	0.7 (70%)
数据归一化	[0,1] 最大-最小归一化

七、运行环境

软件：MATLAB R2020b及以上
数据：NASA PCoE锂电池数据集，工程目录下需有data和figures文件夹

八、应用场景

电动汽车BMS：实时估计电池包SOH，预测RUL以提前安排维护或更换。
储能电站：评估大批量电芯的衰减状态，实现梯次利用决策。
实验室电池加速老化测试：自动化提取特征并快速预测全寿命周期。
无人机/航天器：对可靠性要求高的供电系统进行寿命预警。
数字孪生：作为电池数字孪生中的SOH/RUL预测模块，与物理模型互补。
