不吹牛逼！精通 Compose 绘制（一）

上周和同事一起讨论关于 Compose 推广问题的时候，同事提了一个点：感觉 Compose 用多了，就会依赖重组来做特效，以前复杂一点的效果愿意用 View 的 onDraw 去处理，到了 Compose，就很少直接去绘制了。

我回答道：那是你现在用得少，还不知道怎么用 Compose 的 draw。

你等我下一篇文章，我给你讲得明明白白！

这就来了

如果你是一位 Compose 开发者，那么迟早会碰到这么一个瞬间------在你第三次嵌套 Box、第五次用 Modifier.background() 的时候，突然反应过来：这也太绕了吧。

又或者，你只是刷到了一篇讲 background 的重组陷阱 的文章，觉得挺有意思，就顺着往下挖了挖。

不管怎样，最后你都会得出同一个结论：你需要的不是又一个布局节点，而是 Canvas。

说得更直白一点：我不要布局，不要重组，只要绘制效果。

这篇文章不只是教你画几个形状，而是要带你深入 Compose 绘制管线（Drawing Pipeline）的底层，搞明白怎么做出既好看、架构又靠谱的 UI。

性能是要收税的

官方文档不太会跟你强调的一点是：Compose 里的标准 Composable 其实都是"万金油"。Box、Column、Row 被设计用来应对各种布局需求，但代价是它们身上背着所有场景的开销。

灵活性这东西，是要拿性能来换的。

拿一个带动画分段的自定义进度条来说吧。

你当然可以用一堆 Box 加旋转修饰符去叠，一个小小的视觉元素就能搞出 8-12 个 UI 树节点。每个节点都要走"测量---布局---绘制"这套流程，每个都可能触发重组。

但如果你换成一个 Modifier.drawBehind 呢？

直接往 Canvas 上画，没有多余的节点、没有布局开销。同样的视觉效果，只在绘制阶段就搞定了，而且当只有视觉属性变化时，重组和布局可以直接跳过。

Compose 中的 DrawScope 就是为这个场景而生的。

它提供了一个干净的环境，让你能直接操作 Canvas，同时在底层帮你处理好密度转换、坐标系和硬件加速这些杂事。

学会了 DrawScope，你就有了"压平"UI 树的能力。

与其加三个 Spacer 和一个 Box 去画个装饰背景，不如直接在现有组件的绘制阶段插一脚，在硬件加速的 Canvas 上把图形画出来。

DrawScope 的意义

一聊到 DrawScope，就说明我们从"What"（声明式 UI，Text(name)）转向了"How"（命令式编程，textView.setText(name)）。

读完这篇文章，你就会搞清楚 DrawScope 到底是什么环境，为什么说 Modifier.drawBehind 是个性能"外挂"，还会通过手搓一个精确调试工具，让你感受一下手动路径渲染的威力。

如果你想从"写 UI 的人"变成"懂渲染系统的人"，理解绘制层主要给你三样东西：

1. 性能：跳过那些没必要的重组和布局阶段。
2. 精准 ：做到像素级别的精确控制，不受 LayoutNode 系统的限制。
3. 效率：让 Compose 运行时少跟踪一些对象，内存占用自然就下来了。

先搞清楚在哪画、怎么画

在动笔画线之前，得先弄明白两件事："在哪里画"和"怎么画"。以前用 View 系统的时候，入口是 onDraw(canvas: Canvas)；到了 Compose，入口换成了 DrawScope。

DrawScope 不是一堆绘图命令的简单集合，它更像是一个带约束的舞台------在底下帮你接好了硬件加速的 Canvas，还自动处理了 dpi 适配。

开始绘制

在 Compose 里，你不用重写什么方法，通过 Modifier 就能插到绘制阶段。主要有三个入口，各有各的用处。

1. drawBehind

这是最常用的入口，让你在 Composable 的主要内容"后面"画画。

• 适合场景： 自定义背景、阴影、装饰性的点缀。
• 性能优势： 非常轻量，不会给 UI 树多加任何节点。

Text(
    text="别忘了关注 RockByte 哦",
    color = Color.Black,
    textAlign = TextAlign.Center,
    modifier = Modifier
        .size(120.dp)
        .drawBehind { // DrawScope 接收者
            drawCircle(Color.Gray, radius = size.minDimension / 2)
        }
)

2. drawWithContent

这个可以理解成"拦截器"，由你来控制渲染顺序。

• 适合场景： 覆盖层、毛玻璃效果，或者任何需要在 UI 内容上下做手脚的场景。
• 关键特性： 你得自己调用 drawContent()，不然实际的 Composable 内容不会被渲染出来。

Text(
    "Text with semi-transparent overlay",
    modifier = Modifier.drawWithContent { // ContentDrawScope 接收者
        drawContent() // 先绘制文本，此处理解为绘制本来应该绘制的内容
        // 在上面叠一层着色
        drawRect(Color.Red, size = this.size.copy(width = this.size.width / 2f))
    }
)

为了更直观地演示效果，我使用了这种覆盖的颜色，这样便可以看出，长方形是盖在文字上面的。

3. drawWithCache

性能优化首选。

如果绘制操作涉及到一些比较"贵"的对象分配（比如 Path 或 Shader），drawWithCache 的好处是------只在尺寸变化或者你读取的状态值变了的时候才重新创建这些对象，而不是每帧都 new 一遍。

• 适合场景： 那些不需要每帧都变的复杂形状或渐变。

Box(
    modifier = Modifier
        .size(120.dp)
        .drawWithCache {
            // 分配 Path
            val path = Path().apply {
                moveTo(0f, 0f)
                lineTo(size.width, size.height)
                moveTo(size.width, 0f)
                lineTo(0f, size.height)
                addOval(
                    androidx.compose.ui.geometry.Rect(
                        size.width * 0.1f,
                        size.height * 0.1f,
                        size.width * 0.9f,
                        size.height * 0.9f
                    )
                )
            }

            onDrawBehind { // 具体的绘制逻辑
                drawPath(path, Color.Black, style = Stroke(width = 3f))
            }
        }
)

命令式编程

你会发现，此处有个概念转变，就像编写 View 的 onDraw 逻辑一样，很多 Compose 开发者刚接触到此处时都会愣一下：等等，那我的声明式呢？

一旦进入 DrawScope，你就从声明式编程切换到了命令式编程。

平时写 Compose，你只管描述 UI 长什么样，框架自己去琢磨怎么实现------比对状态、跳过没变的 Composable、为了效率调整执行顺序。你想的是"结果"。

但到了 DrawScope 里面，你说的就是命令了。

drawRect()、drawLine()、drawPath() 按顺序一个接一个执行，就像在画布上一层一层地刷油画颜料。顺序就是一切------先画的在下面，后画的在上面。框架不会帮你优化执行顺序，也不会跳过重复的调用，你写什么它就老老实实执行什么。

Modifier.drawBehind {
    drawRect(Color.Blue) // 第一层：填充整个边界
    drawCircle(Color.Red) // 第二层：在蓝色之上
}

这就是画家算法（Painter's Algorithm）------比现代 UI 框架早了几十年的渲染方式。

DrawScope 用起来感觉不一样，原因就在这儿：你不是在描述意图，而是在亲自指挥每一步操作。

那 Compose 为什么要暴露这么一个命令式的东西出来？

因为有些效果你没法用声明式去"描述"，只能靠一笔一笔画出来：比如沿着自定义曲线走的渐变、对物理做出反应的粒子系统、或者每一帧都因为实时数据而长得不一样的可视化。

这些东西需要你直接控制渲染顺序，而不是让一个抽象层去猜你想干嘛。

你可以把 DrawScope 想象成一个你控制的遥控器：Compose 管着你的绘制代码什么时候跑（在绘制阶段），但里面具体发生了什么，全由你说了算。

前置知识

上面只是一点前菜，我们得搞出一点真家伙才行。

不过在这之前，先弄清楚绘制世界的几条基本规则。

1. 原点在左上角

现实生活中我们习惯了坐标从中心或者左下角开始，但在图形世界（包括 DrawScope）里，原点 (0,0) 永远是组件边界的左上角。

• X 轴： 往右越来越大。
• Y 轴： 往下越来越大。
• size 对象： 在 DrawScope 里可以直接拿到 size。它不是"我想要多大"的请求，而是布局阶段确定下来的、实实在在的最终像素尺寸。

Modifier.drawBehind {
    drawCircle(
        color = Color.Red,
        radius = 50f,
        center = Offset.Zero // 在左上角绘制
    )
}

2. dp 与 px

开发者转到自定义绘制时最常踩的坑：DrawScope 里几乎全是像素（px）在操作，但设计稿得适配不同屏幕密度的手机。

好在 Compose 在 DrawScope 里已经帮你接好了密度适配的接口。你不用自己去拿屏幕密度，直接用 toPx() 和 toDp() 这些辅助函数就行，因为 DrawScope 本身实现了 Density 接口。

小贴士： 千万别硬编码像素值。比如一条线要 2dp 粗，就写 2.dp.toPx()。

这样不管是在 2015 年的低端机还是 2025 年的旗舰机上，你画出来的东西看着都一样。

如果你写 4.px，那就糟糕了。。。在好的机器上，这条线会特别细！

drawCircle(
    color = Color.Cyan,
    radius = 12.dp.toPx(), // Good
    center = Offset(size.width / 2, size.height / 2)
)

3. 移动

在 DrawScope 里调用 rotate()、translate() 或 scale() 的时候，你动的不是画笔，而是整个坐标系。

Box(
    modifier = Modifier
        .size(160.dp)
        .background(Color.Red.copy(alpha = 0.2f))
        .drawBehind {
            drawCircle(Color.LightGray, radius = 60f, center = Offset.Zero)
            translate(left = 100f, top = 100f) { // 原点 (0,0) 现在位于父级空间的 (100, 100)
                drawCircle(Color.Blue, radius = 50f, center = Offset.Zero)
                // 这个圆出现在 (100, 100)，而不是 (0, 0)
            }
        }
)

想象一下：你拿一张描图纸盖在画布上，然后去移动那张描图纸。你在上面画画的时候手感是正常的，但底下画布上看到的结果是移动过后的。

所以变换调用要把绘图代码包在里面：

Box(
    modifier = Modifier
        .padding(start = 100.dp)
        .size(160.dp)
        .drawBehind {
            drawRect(Color.LightGray)
            rotate(degrees = 45f) {
                drawRect(Color.Magenta) // 旋转了
            }
            // 变换结束------坐标系恢复原样
            scale(0.4f) {
                drawRect(Color.Green) // 缩小了
            }
        }
) {
    Text("RockByte 公众号", Modifier.align(Alignment.Center))
}

这种代码，写多了就会感觉，妙不可言！

Compose 会自动维护状态栈，每次变换会自动压栈，代码块一退出就出栈。这能防止"变换漂移"的 bug------就是旋转和平移在各帧之间不知不觉地越攒越多。

性能小知识： 变换在 GPU 层面就是矩阵运算。分别旋转 100 个元素再绘制，和旋转一次坐标系后再画 100 个元素，后者要高效得多------所以直接进行坐标系变换这种方式非常值得推荐。

搞一个 UI 网格工具

光说不练假把式。为了让你对命令式绘制有更直观的感受，我们来做一个开发者多数情况下会用到的工具：精度网格叠加层。

我之前开发车机 App 的时候，盒子厂商是拿着尺子去量 UI 的，当时最让我头疼的就是字体！

为啥要做网格？

因为就算设计师再靠谱，偶尔也会出现这种事------设计稿上标的 8dp，到了实现里不知道怎么就变成了 7.5dp。

做这么一个能叠像素级精确网格的自定义 Modifier，就能直接在设备上验证对齐和间距，省得产品经理说："你做的好像歪了"。

朴素实现

fun Modifier.precisionGrid(color: Color) = drawWithContent {
    drawContent()
    val stepSize = 10.dp.toPx().roundToInt().toFloat()
    var x = stepSize
    // 绘制竖线
    while (x < size.width) {
        drawLine(
            color = color,
            start = Offset(x = x, y = 0f),
            end = Offset(x = x, y = size.height),
            strokeWidth = 1f,
        )
        x += stepSize
    }

    var y = stepSize
    // 绘制横线
    while (y < size.height) {
        drawLine(
            color = color,
            start = Offset(x = 0f, y = y),
            end = Offset(x = size.width, y = y),
            strokeWidth = 1f,
        )
        y += stepSize
    }
}

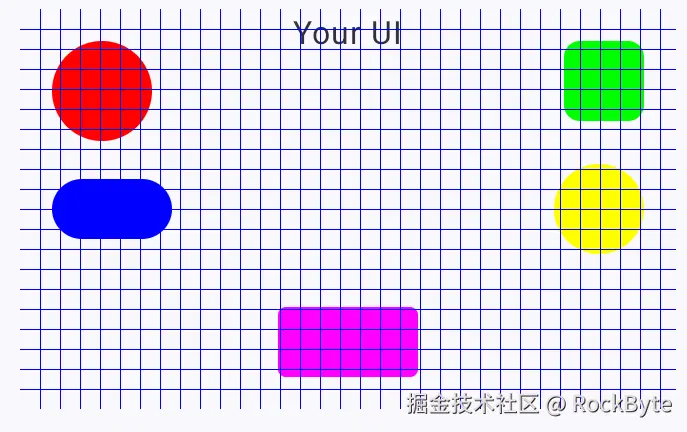

如果你在真机上测试，你可能会碰到一个挺烦人的现象------"模糊线"。

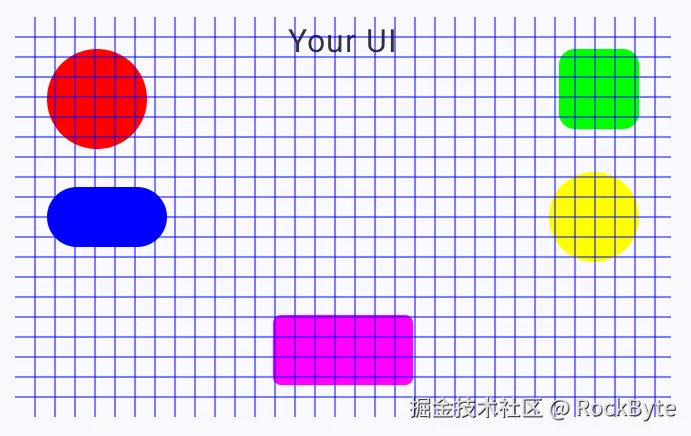

我给你的截图实际上也有点虚。

这其实碰到了数字图形学里一个绕不开的东西------抗锯齿（Anti-Aliasing）。

当你告诉 DrawScope 在 x = 10.0 这个位置画一条 strokeWidth 为 1px 的线时，渲染器会把描边居中放在这个坐标上。半个像素在 9.5，半个像素在 10.5。但屏幕没法点亮"半个"像素，硬件只好把颜色混合到相邻两个像素上来凑合。

怎么修： 加一个 0.5f 的偏移量，把坐标"卡"到像素中心上，这样 1px 的线刚好占满一个物理像素行/列。

// 在循环内部，调整偏移量：
start = Offset(x = x + 0.5f, y = 0f)

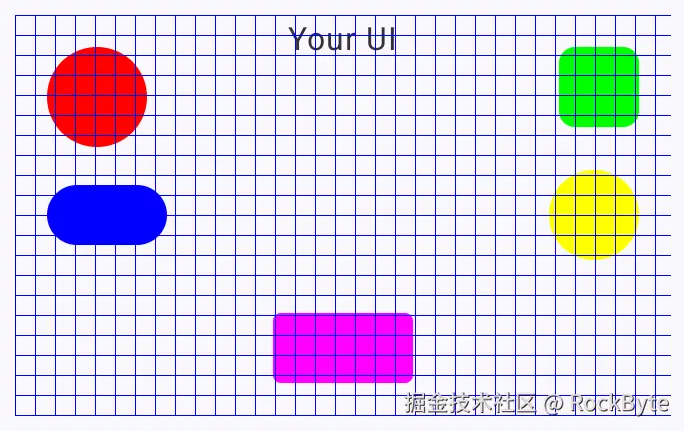

对比上面那一张图，能看出区别吗？

Path 优化

while 循环的方式能用，但写法上确实啰嗦了点。

在 4K 屏上画密集网格的话，每帧可能要发好几百个 drawLine 命令，每个命令都是对底层图形 API 的一次独立调用，这就有点浪费了。

想要更高性能，用 Path 就对了。

Path 可以用一个对象描述一整套复杂的几何形状，然后一次操作就丢给 GPU，大大减少了 Kotlin 代码和硬件之间的来回沟通开销。

fun Modifier.optimizedGrid(gridColor: Color): Modifier = drawWithCache {
    val stepSizePx = 10.dp.toPx().roundToInt().toFloat()

    val strokeWidth = 1f
    val offset = 0.5f

    val gridPath = Path().apply {
        // 竖线
        var x = 0f
        while (x <= size.width) {
            moveTo(x + offset, 0f)
            lineTo(x + offset, size.height)
            x += stepSizePx
        }
        // 横线
        var y = 0f
        while (y <= size.height) {
            moveTo(0f, y + offset)
            lineTo(size.width, y + offset)
            y += stepSizePx
        }
    }

    onDrawWithContent {
        drawContent()
        drawPath(
            path = gridPath,
            color = gridColor,
            style = Stroke(width = strokeWidth)
        )
    }
}

为啥这种写法好呢：

1. drawWithCache ：把 Path 的创建和计算从即时绘制循环里挪出来了。组件重新绘制的时候（比如动画期间），只要容器尺寸没变，网格的几何数据就不会被重新算一遍。
2. GPU 效率 ：用 drawPath 给显卡发的是单条指令，而不是一堆断断续续的小命令。
3. 视觉精度：考虑了子像素渲染的问题，确保你做的诊断工具跟它量的 UI 一样精确。

顺便说说性能

DrawScope 里的代码每秒可能被调用 60 到 120 次（你想想你搞了个渐变的动画）。你在里面创建的任何对象------不管是 Path、Paint、Shader 还是最简单的 Offset------最后都得被垃圾回收。

GC 跑起来的时候可能会造成卡顿（jank），因为系统会暂停下来去回收内存。

所以，如果你发现自己在 drawBehind 里写了 val path = Path()，赶紧打住。把它挪到 drawWithCache 或者 remember 里去，这样 UI 才能保持丝滑。

总结

我们看到了 Modifier.drawBehind 和 drawWithContent 怎么帮我们插进渲染管线，再加上像开发者网格这样的精确工具。同时也明白了，能力越大责任越大------像素对齐和对象分配这些细节管好了，UI 才能跑得顺畅。

下一步

会画网格只是个开头。你现在可以用像素级精度画静态形状了，但 UI 很少有完全不动的。

下一篇文章，我们会深入状态变换（Stateful Transformations）------看看怎么在不重新画坐标系的情况下移动、旋转和缩放图形，揭开 withTransform 的面纱，这可是做出复杂、高性能动画的关键。

期待下一篇文章吧！
