华为HCIP——BGP 基础配置

本节课整覆盖BGP基础配置、组网案例、验证命令

一、BGP配置步骤

BGP作为路径矢量协议，其配置核心围绕对等体建立 和路由发布两大目标展开，与OSPF、IS-IS等IGP协议不同，BGP不依赖自动发现邻居，所有对等体关系、路由发布均需手动配置，且遵循配置顺序，否则邻居无法建立、路由无法正常传递。

BGP配置流程可分为5个步骤：

1.启动BGP进程，指定本地AS号

2.配置BGP Router-ID

3.配置BGP对等体，指定对端IP与AS号

4.配置对等体源接口、EBGP多跳

5.发布BGP路由，验证对等体与路由状态

二、BGP配置命令

1.启动BGP进程与配置Router-ID

复制代码

#启动BGP进程，指定本地AS编号，进入BGP视图

[Huawei]bgp {as-number-plain|as-number-dot}

#配置BGP的Router-ID，建议配置为设备Loopback接口的IPv4地址

[Huawei-bgp]router-id ipv4-address

说明

- AS编号：AS号是BGP网络的核心标识，范围为1~65535（16位）或1~4294967295（32位），私有AS号范围为64512~65535。
- Router-ID规则：

- - 若手动配置Router-ID，全网需唯一，建议使用设备环回口地址，提升稳定性；
- - 若未手动配置，BGP会自动选取系统视图下的Router-ID作为BGPRouter-ID；
- - 系统Router-ID选择规则：优先选取手动配置的Router-ID，其次选取最大的环回口IP，最后选取最大的物理接口IP。

2.配置BGP对等体

复制代码

#创建BGP对等体，指定对等体的IP地址与AS号

[Huawei-bgp]peer {ipv4-address|ipv6-address} as-number {as-number-plain|as-number-dot}

说明

- 对等体类型由AS号自动区分：
- - 对端AS号与本地AS号相同：IBGP对等体（同AS内）；
- - 对端AS号与本地AS号不同：EBGP对等体（跨AS间）。
- 对等体配置是BGP邻居建立的核心前提，两端需互相配置对端为对等体。

3.配置对等体源地址与EBGP最大跳数

复制代码

#指定发送BGP报文的源接口，并可指定发起连接时使用的源地址

[Huawei-bgp]peer ipv4-address connect-interface interface-type interface-number [ipv4-source-address]

#指定建立EBGP连接允许的最大跳数

[Huawei-bgp]peer ipv4-address ebgp-max-hop [hop-count]

说明

- connect-interface命令：
- - 用于指定BGP报文的发送源接口，IBGP对等体建议使用环回口建立，需配置该命令指定源接口；
- - 若不配置，默认使用路由表中到达对等体的出接口IP作为源地址。
- ebgp-max-hop命令：
- - 缺省情况下，EBGP连接允许的最大跳数为1，即仅能在物理直连链路上建立EBGP连接；
- - 若需非直连建立EBGP对等体（如跨IGP网络），需配置该命令指定最大跳数（通常设为255），修改TTL值以允许跨跳建立邻居。

三、配置案例

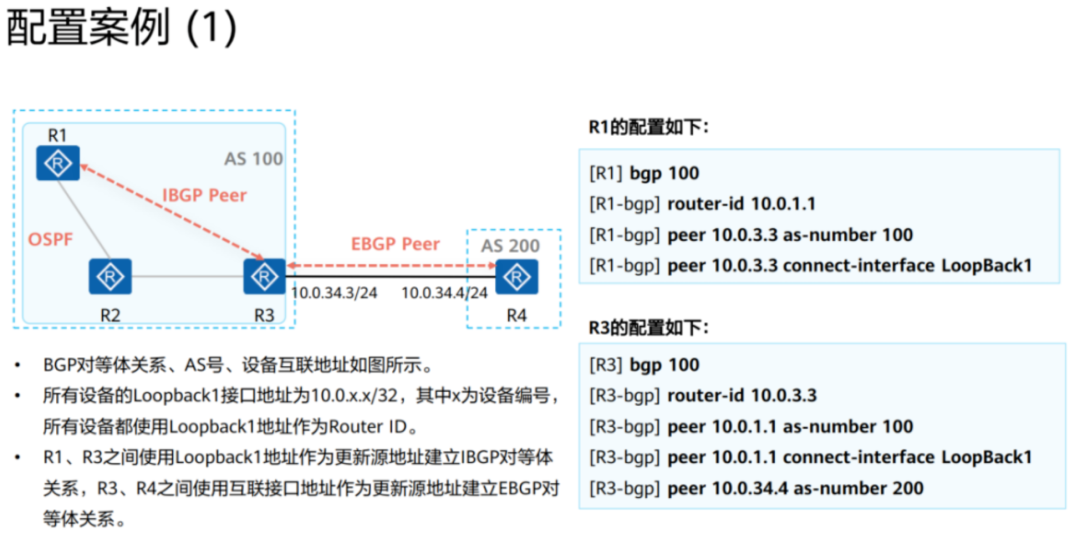

1.拓扑说明

- AS 100：包含R1、R2、R3三台设备，内部运行OSPF实现内网互通；

- - R1与R3之间使用Loopback1接口地址（10.0.x.x/32）建立IBGP对等体；
- - R3与AS200的R4之间使用直连接口地址（10.0.34.3/24、10.0.34.4/24）建立EBGP对等体；
- AS200：包含R4一台设备，与R3直连建立EBGP对等体；
- 所有设备的Loopback1接口地址为10.0.x.x/32（x为设备编号），并使用该地址作为RouterID。

2.设备配置

（1）R1配置（AS100，IBGP对等体）

复制代码

#启动BGP进程，指定本地AS号为100

[R1]bgp 100

#配置BGPRouter-ID为Loopback1地址10.0.1.1

[R1-bgp]router-id 10.0.1.1

#配置IBGP对等体R3，指定对端IP为10.0.3.3，AS号100

[R1-bgp]peer 10.0.3.3 as-number 100

#指定发送BGP报文的源接口为Loopback1

[R1-bgp] peer 10.0.3.3 connect-interface LoopBack1

（2）R3配置（AS100，IBGP+EBGP双对等体）

复制代码

#启动BGP进程，指定本地AS号为100

[R3]bgp 100

#配置BGPRouter-ID为Loopback1地址10.0.3.3

[R3-bgp]router-id 10.0.3.3

#配置IBGP对等体R1，指定对端IP为10.0.1.1，AS号100

[R3-bgp] peer 10.0.1.1 as-number 100

#指定源接口为Loopback1

[R3-bgp]peer 10.0.1.1 connect-interface LoopBack1

#配置EBGP对等体R4，指定对端IP为10.0.34.4，AS号200

[R3-bgp]peer 10.0.34.4 as-number 200

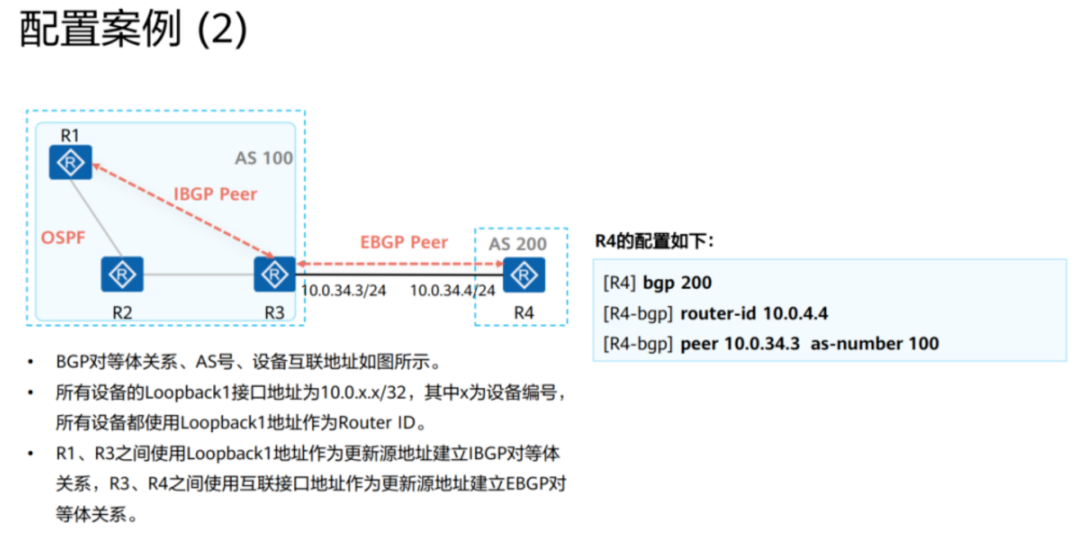

（3）R4配置（AS200，EBGP对等体）

复制代码

#启动BGP进程，指定本地AS号为200

[R4]bgp 200

#配置BGPRouter-ID为Loopback1地址10.0.4.4

[R4-bgp]router-id 10.0.4.4

#配置EBGP对等体R3，指定对端IP为10.0.34.3，AS号100

[R4-bgp]peer 10.0.34.3 as-number 100

复制代码

复制代码

四、BGP验证命令

配置完成后，通过命令验证对等体状态、路由表状态，确保配置生效，验证命令如下：

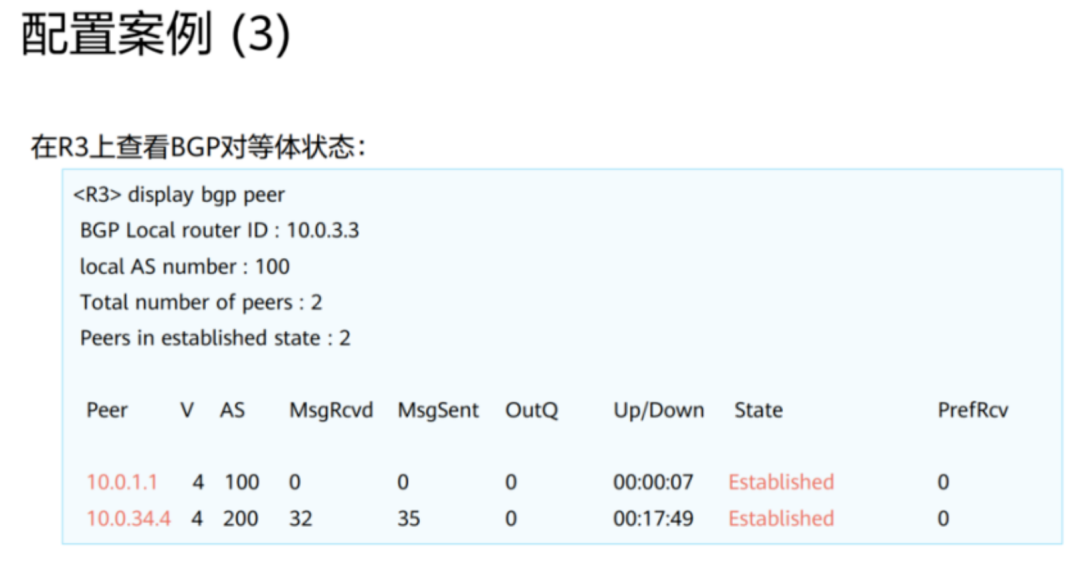

1.查看BGP对等体状态

复制代码

display bgp peer

命令输出解读：

复制代码

BGP Local router ID:10.0.3.3Local AS number:100Total number of peers:2Peers in established state:2

- 关键项：
- - State列：Established，代表对等体建立成功，可正常传递路由；
- - Up/Down列：对等体建立持续时间，判断邻居稳定性；
- - MsgRcvd/MsgSent列：报文收发数量，判断邻居通信是否正常；
- - PrefRcv列：从对等体接收的路由数量，判断路由是否正常传递。

五、BGP配置注意事项

1.IBGP对等体要求：

- 同AS内建立，需保证对等体IP地址（通常为环回口）通过IGP（OSPF/IS-IS）可达；
- 必须配置connect-interface指定源接口，否则默认使用物理接口IP，易导致邻居建立失败。

2.EBGP对等体要求：

- 缺省仅支持直连建邻，非直连建邻需配置ebgp-max-hop修改TTL；
- 两端AS号必须不同，否则无法建立EBGP对等体。

3.Router-ID唯一性：

- 全网BGP设备的Router-ID必须唯一，否则会导致选路异常、邻居震荡等故障。

六、真题解析

简答题：BGP使用的TCP目的端口号是多少？

答案：179

解析：BGP是基于TCP的应用层协议，使用固定TCP端口号179进行传输，TCP 提供可靠传输，保证 BGP 报文不丢失、不乱序。

简答题：BGP对等体关系有哪几种？划分的依据是什么？

答案：对等体类型：IBGP对等体 、EBGP对等体 两种；划分依据：对等体是否与自身处于同一个AS内（同AS为IBGP，不同AS为EBGP）。

解析：同AS内建立的对等体→IBGP ；不同AS之间建立的对等体→EBGP **；**两者在防环机制、通告规则、下一跳处理上不同，是BGP分类依据。

多选题：BGP对等体关系建立、更新路由分别使用（）、（）报文。

A.Route-refresh

B.Open

C.Notification

D.Update

答案：B、D

解析：Open报文 ：TCP 握手后第一个发送的报文，用于协商参数、建立对等体关系 。 Update报文 ：BGP的业务报文，用于发布路由、撤销路由、更新路由。Notification是报错断开报文；Route-refresh是平滑刷新路由，不用于建邻。

七、知识点总结

1.BGP配置核心流程：启动进程→配置Router-ID→配置对等体→指定源接口/EBGP多跳→发布路由。

2.IBGP对等体：同AS内，建议环回口建邻，需IGP可达，配置connect-interface。

3.EBGP对等体：跨AS间，默认直连建邻，非直连需配置ebgp-max-hop。

4.验证命令：display``bgp``peer（查看对等体状态，Established为成功）、display``bgp``routing-table（查看路由表）。

5.核心端口：BGP使用TCP179端口进行通信。
