Docker 离线地图服务器搭建实战：Node.js + OpenLayers + MBTiles

Docker 离线地图服务器搭建实战：Node.js + OpenLayers + MBTiles

摘要：本文记录了一次从零搭建离线地图服务器的完整过程。选用 Node.js + OpenLayers + MBTiles 技术栈，利用 Docker 将服务容器化并上传至 Docker Hub。文中详细说明了瓦片数据的获取方法（如水经注下载 MBTiles）、镜像的使用步骤以及前端集成示例，帮助有离线地图需求的项目快速落地。

---

一、项目背景

公司内部项目需要集成离线地图功能。此前我曾成功将百度地图离线化，但版本较老，且百度 API 封闭性强，很多功能难以深度定制。于是决定自研一套离线地图服务，最终确定了以下技术组合：

• OpenLayers：专为 Web GIS 客户端开发的 JavaScript 类库，支持标准格式的地图数据访问，灵活可扩展。
• MBTiles：基于 SQLite 的地图瓦片存储格式，单文件便于分发和挂载。
• Node.js：轻量服务端，提供瓦片读取和静态文件托管。

整套服务已打包为 Docker 镜像 914423503/linemap:latest，做到开箱即用。

---

二、准备工作

2.1 安装 Docker

请确保已安装 Docker 并配置镜像加速（如阿里云、网易等）。若未安装，可参考：

# Ubuntu 示例
sudo apt update
sudo apt install docker.io
sudo systemctl start docker
sudo systemctl enable docker

2.2 获取 MBTiles 瓦片文件

MBTiles 是地图离线化的关键，这里推荐使用 水经注 软件进行下载。

下载步骤（以水经注为例）：

下载并安装"水经注万能地图下载器"（收费软件，也可申请试用）。

选择目标区域（如北京市），设置瓦片级别（建议 1-19 级）。

导出格式选择 MBTiles，并指定输出路径。

等待下载完成，得到一个 .mbtiles 文件，例如 beijing_e_19.mbtiles。

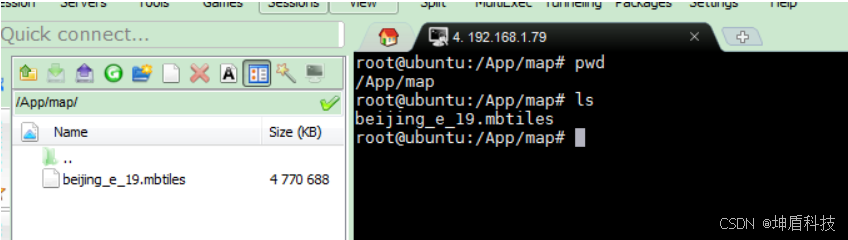

将文件移动至宿主机的 /App/map/ 目录下，命名为 beijing_e_19.mbtiles。

注意：也可通过其他工具生成 MBTiles（如 QGIS + QTiles 插件），但水经注图形化操作更为便捷，覆盖数据源丰富。

2.3 下载前端 GIS 配置文件

我已将必需的 gis.js 和 CntenLomap.js 上传至 GitHub：

git clone https://github.com/914423503/linemap.git

将仓库中的 gis.js 和 CntenLomap.js 复制到宿主机的 /App/map/ 目录下。

修改 gis.js 中的 IP 地址为您的服务器 IP（例如 192.168.1.79）：

// gis.js 中定位到地图服务地址
var mapServer = 'http://192.168.1.79:3000';

最终宿主机目录结构大致如下：

/App/map/
├── beijing_e_19.mbtiles
├── gis.js
└── CntenLomap.js

三、启动离线地图服务

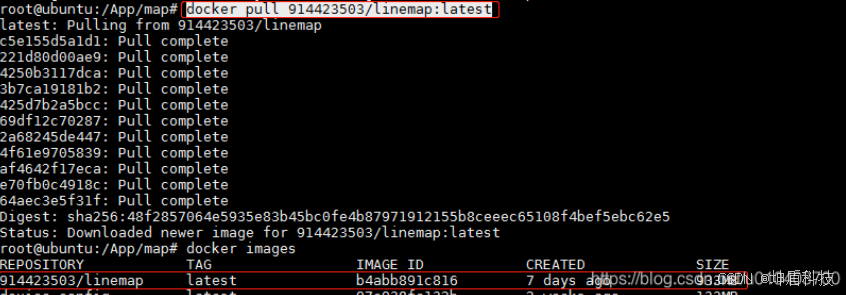

3.1 拉取 Docker 镜像

docker pull 914423503/linemap:latest

3.2 运行容器

将宿主机的 /App/map 目录挂载进容器，让服务读取 MBTiles 和 JS 文件：

docker run -d -p 3000:3000 \
  -v /App/map:/map \
  -v /App/map/gis.js:/app/public/javascripts/gis.js \
  914423503/linemap:latest

参数说明：

-p 3000:3000：映射容器 3000 端口到宿主机。

-v /App/map:/map：挂载宿主机瓦片和脚本目录。

-v ...gis.js：单独挂载前端配置文件，确保使用修改后的 IP。

3.3 访问地图页面

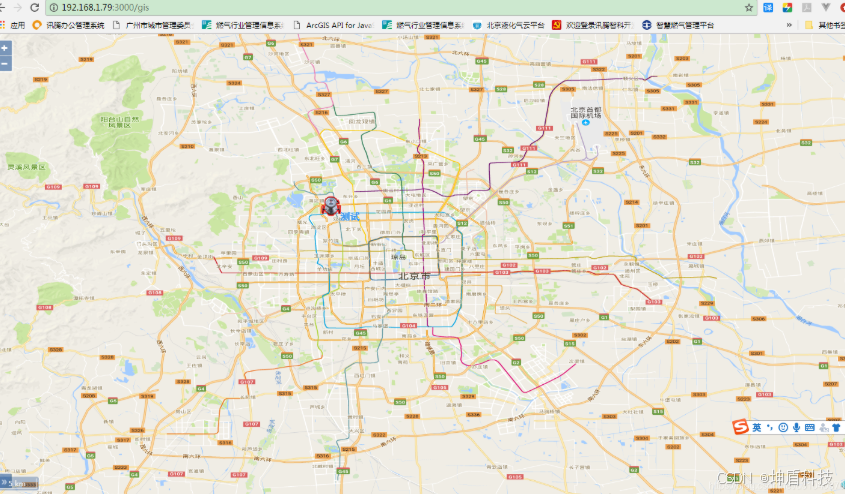

打开浏览器，输入 http://your-ip:3000/gis，即可看到北京市的离线地图。效果如下图

​​​​​​

四、前端项目集成

在您的 Web 项目中，只需引入 OpenLayers 并指向该服务即可。以下是一个简单示例：

<!DOCTYPE html>
<html>
<head>
  <title>离线地图集成</title>
  <link rel="stylesheet" href="https://cdn.jsdelivr.net/gh/openlayers/openlayers.github.io@master/en/v6.14.1/css/ol.css">
  <script src="https://cdn.jsdelivr.net/gh/openlayers/openlayers.github.io@master/en/v6.14.1/build/ol.js"></script>
</head>
<body>
  <div id="map" style="width: 100%; height: 600px;"></div>
  <script>
    // 将 gis.js 中的配置动态引入，或直接使用以下方式
    var map = new ol.Map({
      target: 'map',
      layers: [
        new ol.layer.Tile({
          source: new ol.source.XYZ({
            url: 'http://your-ip:3000/tiles/{z}/{x}/{y}.png' // 根据实际服务路径调整
          })
        })
      ],
      view: new ol.View({
        center: ol.proj.fromLonLat([116.397428, 39.90923]),
        zoom: 12
      })
    });
  </script>
</body>
</html>

实际路径请参考 gis.js 中的瓦片地址定义，我的镜像内置了瓦片读取接口，URL 规范可参考仓库说明。

五、常见问题

Q：页面空白或无法加载瓦片？

检查挂载路径是否正确，/App/map/beijing_e_19.mbtiles 是否存在。

确认容器日志：docker logs 容器ID 查看 Node 报错。

确保 gis.js 中的 IP 地址与当前宿主机一致，且端口 3000 未被防火墙拦截。

Q：如何制作其他城市的 MBTiles？

使用水经注重新下载目标区域，或者将多个 .mbtiles 文件合并（需编写脚本）。建议一个区域一个容器实例，通过不同端口区分。

Q：能否使用免费瓦片源？

OpenStreetMap 导出工具也可生成 MBTiles，但国内访问速度较慢，水经注提供的高德、谷歌等源更符合实际项目需求。

结语

本文提供了一套轻量、可控的离线地图容器化方案，从瓦片获取到服务部署再到前端接入一应俱全。希望能帮助到同样受困于离线地图集成的朋友。如果有更好的改进思路，欢迎交流！
