一、项目背景

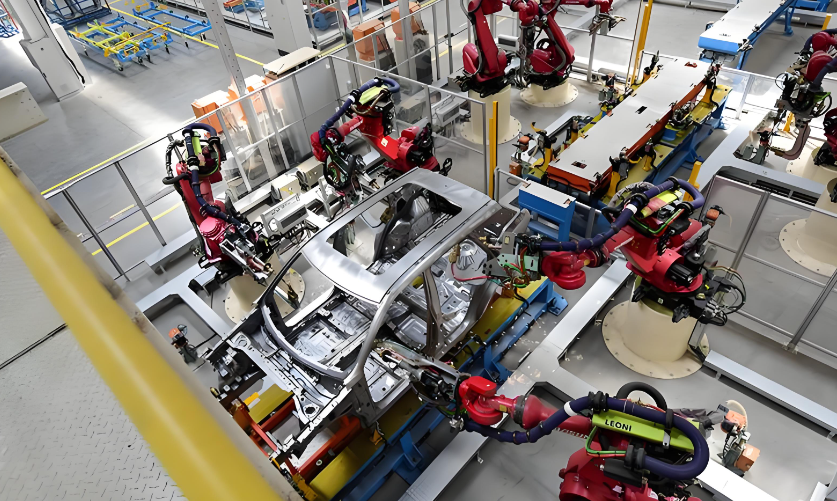

某汽车零部件焊接生产线核心控制系统采用西门子 S7-300 PLC ，通过 9 针 MPI 接口连接西门子 TP177B 触摸屏 ，承担焊接参数控制、设备状态监测等核心任务。随着产线数字化升级需求，需实现三大目标：一是扩展西门子 S7-1500 PLC实现协同控制；二是兼容多品牌触摸屏接入；三是打通以太网数据通道，对接 MES 系统。

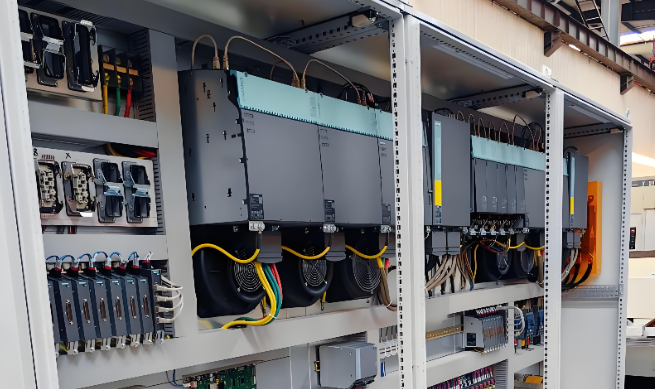

二、核心痛点
-
通讯接口单一：S7-300 仅保留 1 个 MPI/DP 口，无法直连以太网，新增 S7-1500 PLC 需额外硬件，改造成本高。
-
触摸屏扩展受限：原 MPI 接口被占用，新增非西门子触摸屏需复杂转接，布线杂乱、故障点多。
-
数据传输低效：传统 MPI 通讯速率低（最高 12Mbps），程序备份、数据采集耗时久，无法满足实时监控需求。
-
改造限制严格：产线 24 小时连续生产，需实现零停机改造，且不修改原 PLC 程序。

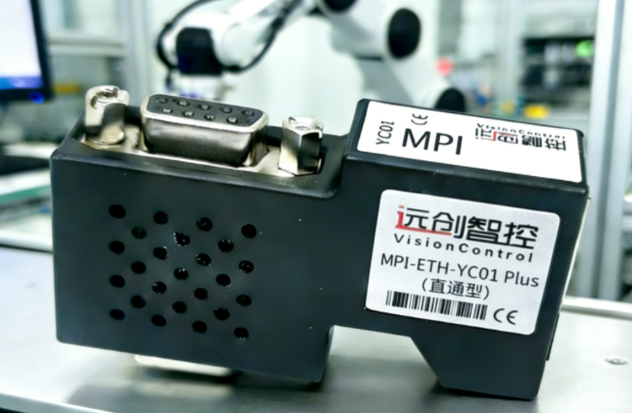

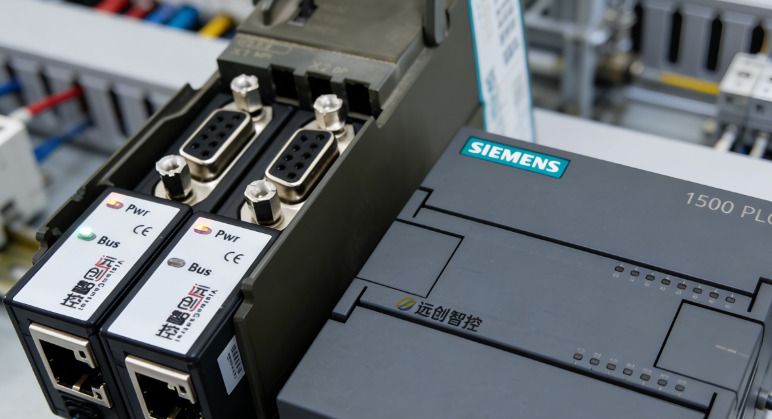

三、解决方案：远创智控 MPI-ETH-YC01 Plus 直通型

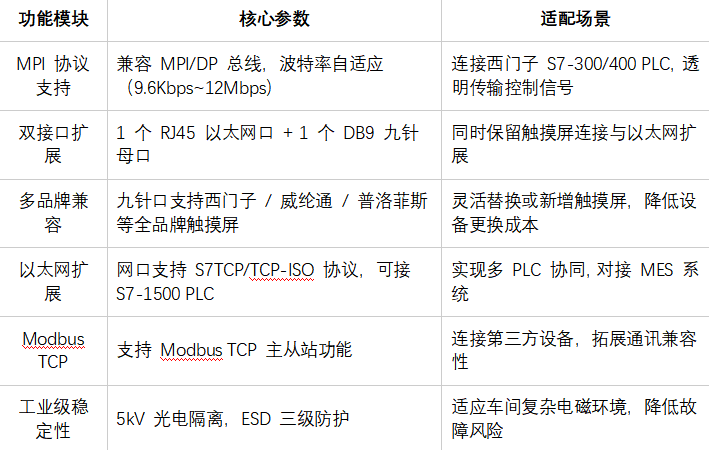

- 产品核心功能亮点
- 硬件部署方案
（1）设备清单
• 核心控制：西门子 S7-300 PLC（CPU315-2DP，6ES7315-2AG10-0AB0）
• 扩展控制：西门子 S7-1500 PLC（CPU1511-1 PN，6ES7511-1TK01-0AB0）
• 转换模块：远创智控 MPI-ETH-YC01 Plus 直通型
• 辅助设备：赫斯曼工业交换机（OCTOPUS8M-POE）、MPI 分接头（6ES7972-0BA12-0XA0）
（2）安装步骤
-
安全确认：办理产线临时停机手续，佩戴防静电手环，断开控制柜电源，将 S7-300 PLC 切换至 STOP 状态。
-
MPI 总线改造：在原 MPI 总线接入分接头，主线连接 S7-300 PLC MPI 口，支线 1 接原 TP177B 触摸屏，支线 2 接远创智控 MPI-ETH-YC01 Plus 的 DB9 公口；设置终端电阻：S7-300 与触摸屏端为 ON，模块端为 OFF。
-

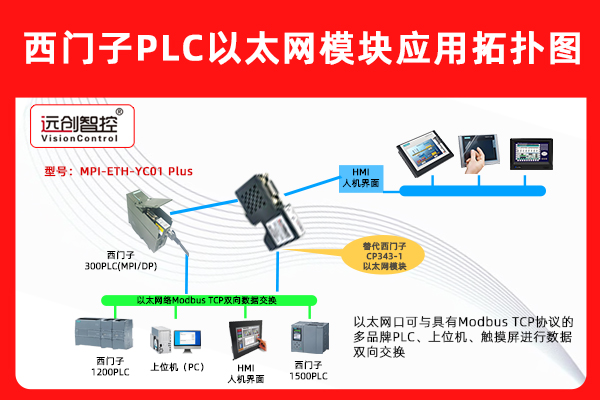

以太网连接：将模块 RJ45 网口通过工业网线接入赫斯曼交换机，S7-1500 PLC 网口同步接入同一交换机，实现双 PLC 网络互通。
-
供电与固定：从 S7-300 电源模块引出 24V DC 电源，接入模块供电端子；将模块固定在控制柜导轨上，整理布线。
-
软件配置步骤
-
模块基础配置：电脑直连模块默认 IP（192.168.0.100），通过 Web 界面（用户名 / 密码：admin/admin）设置模块 IP 为 192.168.1.50（与车间网络同网段），MPI 参数配置为波特率 187.5Kbps、PLC 站址 3（与原设备无冲突）。
-
S7-300 配置：无需修改原程序，通过 NetDevice 软件配置 MPI 通讯参数，建立数据映射表，指定需交互的 DB 块地址（如 DB10.DBW0 对应焊接厚度参数）。
-
S7-1500 配置：在 TIA Portal 中添加 S7-1500 设备，设置 IP 为 192.168.1.30，通过 TSEND/TRCV 指令建立与模块的 S7TCP 连接，配置数据读写映射关系。
-
触摸屏配置：将原 TP177B 触摸屏通讯路径切换至模块九针口，新增威纶通 MT8102 iE 触摸屏通过 RS485 端子接入模块，配置 Modbus RTU 转 TCP 参数。
-
通讯验证：使用 Ping 命令测试模块与交换机、S7-1500 的连通性，在 TIA Portal 中监控数据交互状态，确保读写正常。

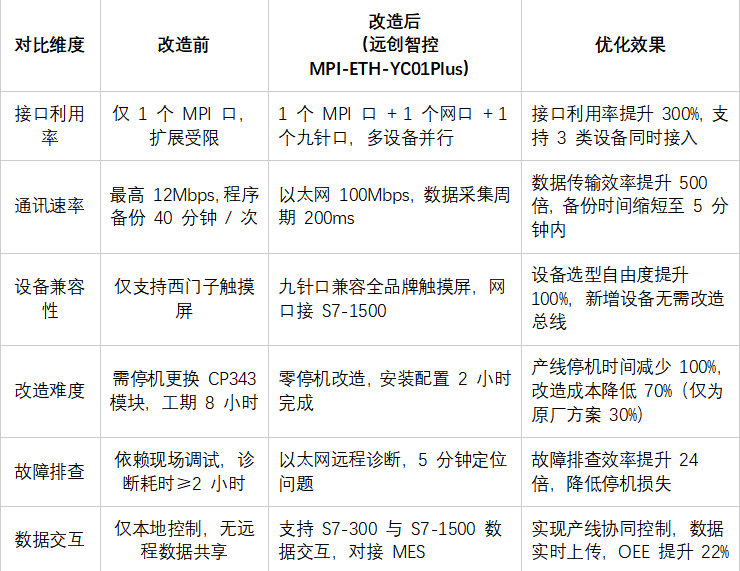

四、使用前后对比
五、方案价值总结
-
低成本高效升级：以远创智控 MPI-ETH-YC01 Plus（单台成本约 980 元）替代原厂 CP343 模块（成本超 4000 元），改造总成本降低 70%，投资回收期＜6 个月。
-
零风险改造：无需修改原 S7-300 程序，不影响现有生产，实现 "无缝升级"，适配 24 小时连续产线需求。
-
全场景适配：支持多品牌触摸屏、多型号 PLC 接入，兼容 Modbus TCP 协议，为后续产线扩展预留充足空间。
-
稳定可靠运行：工业级硬件设计，抗干扰能力强，断线重连响应＜5 秒，保障产线连续稳定生产。
六、总结
远创智控 MPI-ETH-YC01 Plus 直通型以太网转换器，通过 MPI 转以太网、双接口扩展、多协议兼容三大核心能力，精准解决西门子 S7-300 PLC 老旧接口、扩展受限的痛点。本案例实现了 S7-300 与 S7-1500 协同控制、多品牌触摸屏接入及以太网数据上传，为老旧 PLC 产线数字化改造提供了高性价比、高可靠的解决方案，适用于汽车制造、新能源、光伏等多行业存量设备升级场景。
相关技术交流请给邵工留言
