我们有时候需要绘制大量的同一模型的物体，比如游戏中的子弹，它们使用同个模型，只是位置不同，我们的代码将会是这样的：

cpp 复制代码

for (int i = 0; i < amount; i++) {
    bulletShader.setMat4("model", modelMatrices.at(i));
    bulletShader.setMat4("invModel", glm::inverse(modelMatrices.at(i)));
    bullet.draw(bulletShader);
}

但是这样的话，我们的界面会变得卡顿，GPU 渲染这些数据是非常快的，但是从代码中我们可以看到，我们需要频繁地更新 model 矩阵和 invMode 矩阵，这会导致 CPU-GPU 通信成为瓶颈。同时一个模型是有多个网格的，这意味着需要频繁地切换 VAO、VBO、EBO 等绑定，以及调用 glDrawArrays 或 glDrawElements 时 OpenGL 内部做的一些操作。

我们可以很容易想到一些优化方案，比如，我们可以把所有的 model 矩阵存在一个 uniform 数组里，这样就避免了频繁更新 uniform ，但是这样我们可能会超过着色器的 uniform 数据大小上限。我们还可以优化一下绘制方式，把同一网格的顶点集中在一起绘制，但是这样操作繁琐且容易出错。

实例化

实例化就是用来解决这一问题的，我们只需要调用一次绘制函数就能绘制多个物体。

cpp 复制代码

glDrawElementsInstanced(GL_TRIANGLES, m_indices.size(), GL_UNSIGNED_INT, 0, instanceCount);
// glDrawArraysInstanced(GL_TRIANGLES, 0, m_vertices.size(), instanceCount);

和 glDrawElements 或 glDrawArrays 参数基本一致，最后一个参数表示实例化的数量（物体的数量）。
glDrawElementsInstanced 或 glDrawArraysInstanced 解决了绘制多个物体的问题，但是我们还需要为这些物体设置不同的模型矩阵。在上文中提到，如果把所有的 model 矩阵存在一个 uniform 数组里，可能会超过着色器的数据大小上限，因此我们需要通过其他方式来实现这一功能。

实例化数组

实例化数组就是把实例化需要的 model 矩阵定义成一个顶点属性，并且设置它在顶点着色器渲染一个新的实例时才更新。

glVertexAttribDivisor

void glVertexAttribDivisor(GLuint index, GLuint divisor); 用来控制顶点属性按第几个实例才前进一次，它的第一个参数表示顶点的属性位置，第二个参数表示每 divisor 个实例才前进一次属性数组。

通常情况下，我们把顶点数据存在一个数组里，每个顶点对应数组的一个对象，而通过 glVertexAttribDivisor 我们可以设置 divisor 个实例对应数组的一个对象。

divisor	含义
0	每个顶点一个值（普通非实例化）
1	每个实例一个值
2	每 2 个实例共用一个值
n	每 n 个实例共用一个值

mat4 的顶点属性

顶点属性最大允许的数据大小等于一个 vec4 ，所以一个 mat4 的对象需要用 4 个顶点属性去存储。

cpp 复制代码

layout (location = 3) in mat4 instanceMatrix;

设置实例化矩阵的位置属性为 3，矩阵每一列的顶点属性位置值就是3、4、5 和 6。

cpp 复制代码

 unsigned int modelVBO;
 glGenBuffers(1, &modelVBO);
 glBindBuffer(GL_ARRAY_BUFFER, modelVBO);
 glBufferData(GL_ARRAY_BUFFER, modelMatrices.size() * sizeof(glm::mat4), &modelMatrices[0], GL_STATIC_DRAW);

cpp 复制代码

 unsigned int VAO = m_meshes.at(i).vertexArrayObjectId();
glBindVertexArray(VAO);
GLsizei vec4Size = sizeof(glm::vec4);
// 绑定 modelVBO 并设置 location 3-6
glBindBuffer(GL_ARRAY_BUFFER, modelVBO);
glEnableVertexAttribArray(3);
glVertexAttribPointer(3, 4, GL_FLOAT, GL_FALSE, 4 * vec4Size, (void*)0);
glEnableVertexAttribArray(4);
glVertexAttribPointer(4, 4, GL_FLOAT, GL_FALSE, 4 * vec4Size, (void*)(1 * vec4Size));
glEnableVertexAttribArray(5);
glVertexAttribPointer(5, 4, GL_FLOAT, GL_FALSE, 4 * vec4Size, (void*)(2 * vec4Size));
glEnableVertexAttribArray(6);
glVertexAttribPointer(6, 4, GL_FLOAT, GL_FALSE, 4 * vec4Size, (void*)(3 * vec4Size));

这部分的内容大家也是比较熟悉了，创建 VBO 对象，绑定 VBO，绑定 VAO，告诉 OpenGL 应该如何去读取数据。

cpp 复制代码

glVertexAttribDivisor(3, 1);
glVertexAttribDivisor(4, 1);
glVertexAttribDivisor(5, 1);
glVertexAttribDivisor(6, 1);

最后调用 glVertexAttribDivisor 设置实例化数组每个实例更新一次。

实践

模型下载

模型和代码源于 learnOpenGL，这是一个小行星带的项目，包含一个行星模型和岩石模型，岩石通过非等比缩放和平移旋转分布在行星周围，形成一个圆环。

下面给出两个模型的下载链接
行星模型岩石模型

初始化实例化矩阵

cpp 复制代码

unsigned int amount = 10000;
std::vector<glm::mat4> modelMatrices;
modelMatrices.reserve(amount);

srand(glfwGetTime()); // 初始化随机种子
float radius = 50.0;
float offset = 2.5f;
for(unsigned int i = 0; i < amount; i++) {
    glm::mat4 model(1.0f);
    // 1. 位移：分布在半径为 'radius' 的圆形上，偏移的范围是 [-offset, offset]
    float angle = (float)i / (float)amount * 360.0f;
    float displacement = (rand() % (int)(2 * offset * 100)) / 100.0f - offset;
    float x = sin(angle) * radius + displacement;
    displacement = (rand() % (int)(2 * offset * 100)) / 100.0f - offset;
    float y = displacement * 0.4f; // 让行星带的高度比x和z的宽度要小
    displacement = (rand() % (int)(2 * offset * 100)) / 100.0f - offset;
    float z = cos(angle) * radius + displacement;
    model = glm::translate(model, glm::vec3(x, y, z));

    // 2. 缩放：在 0.05 和 0.25f 之间缩放
    float scale = (rand() % 20) / 100.0f + 0.05;
    model = glm::scale(model, glm::vec3(scale));

    // 3. 旋转：绕着一个（半）随机选择的旋转轴向量进行随机的旋转
    float rotAngle = (rand() % 360);
    model = glm::rotate(model, rotAngle, glm::vec3(0.4f, 0.6f, 0.8f));

    modelMatrices.emplace_back(model);
}

这段代码为为每个岩石生成一个变换矩阵，使得岩石形状各异，并且变换到行星的周围。

实例化绘制接口

cpp 复制代码

void drawInstanced(Shader& shader, unsigned int instanceCount);

我们在 Mesh 增加一个接口，这个接口用于实例化绘制，第二个参数表示实例化的数量。

cpp 复制代码

void Mesh::drawInstanced(Shader& shader, unsigned int instanceCount) {
    // 绑定纹理
    unsigned int diffuseNr  = 0;
    unsigned int specularNr = 0;
    unsigned int normalNr   = 0;
    unsigned int heightNr   = 0;
    for(unsigned int i = 0; i < m_textures.size(); i++) {
        glActiveTexture(GL_TEXTURE0 + i);
        std::string name = m_textures[i].type;
        std::string uniformName;

        if(name == "texture_diffuse") {
            uniformName = "texture_diffuse[" + std::to_string(diffuseNr++) + "]";
        } else if(name == "texture_specular") {
            uniformName = "texture_specular[" + std::to_string(specularNr++) + "]";
        } else if(name == "texture_normal") {
            uniformName = "texture_normal[" + std::to_string(normalNr++) + "]";
        } else if(name == "texture_height") {
            uniformName = "texture_height[" + std::to_string(heightNr++) + "]";
        }

        shader.setInt(uniformName, i);
        glBindTexture(GL_TEXTURE_2D, m_textures[i].id);
    }

    shader.setVec3("ambient", m_material.ambient);
    shader.setVec3("diffuse", m_material.diffuse);
    shader.setVec3("specular", m_material.specular);
    shader.setFloat("shininess", m_material.shininess);

    // 绘制
    glBindVertexArray(m_VAO);
    glDrawElementsInstanced(GL_TRIANGLES, m_indices.size(), GL_UNSIGNED_INT, 0, instanceCount);
}

代码和 draw 基本一致，只是把 glDrawElements 换成了 glDrawElementsInstanced 。

同样，我们需要在 Model 增加一个 drawInstanced 接口。

cpp 复制代码

void Model::drawInstanced(Shader& shader, unsigned int instanceCount) {
    for (auto& mesh : m_meshes) {
        mesh.drawInstanced(shader, instanceCount);
    }
}

实例化数组绑定

在 model 增加 void seInstacedModelMatrices(const std::vector<glm::mat4>& modelMatrices); 接口，用于设置实例化数组，并绑定。

cpp 复制代码

void Model::setInstacedModelMatrices(const std::vector<glm::mat4>& modelMatrices) {
    unsigned int modelVBO;
    glGenBuffers(1, &modelVBO);
    glBindBuffer(GL_ARRAY_BUFFER, modelVBO);
    glBufferData(GL_ARRAY_BUFFER, modelMatrices.size() * sizeof(glm::mat4), &modelMatrices[0], GL_STATIC_DRAW);

    std::vector<glm::mat4> invModelMatrices;
    invModelMatrices.reserve(modelMatrices.size());
     for(auto model :modelMatrices ) {
        invModelMatrices.emplace_back(glm::inverse(model));
    }

    unsigned int invModelVBO;
    glGenBuffers(1, &invModelVBO);
    glBindBuffer(GL_ARRAY_BUFFER, invModelVBO);
    glBufferData(GL_ARRAY_BUFFER, modelMatrices.size() * sizeof(glm::mat4), &invModelMatrices[0], GL_STATIC_DRAW);

    for(unsigned int i = 0; i < m_meshes.size(); i++)
    {
        unsigned int VAO = m_meshes.at(i).vertexArrayObjectId();
        glBindVertexArray(VAO);
        GLsizei vec4Size = sizeof(glm::vec4);

        // 绑定 modelVBO 并设置 location 3-6
        glBindBuffer(GL_ARRAY_BUFFER, modelVBO);
        glEnableVertexAttribArray(3);
        glVertexAttribPointer(3, 4, GL_FLOAT, GL_FALSE, 4 * vec4Size, (void*)0);
        glEnableVertexAttribArray(4);
        glVertexAttribPointer(4, 4, GL_FLOAT, GL_FALSE, 4 * vec4Size, (void*)(1 * vec4Size));
        glEnableVertexAttribArray(5);
        glVertexAttribPointer(5, 4, GL_FLOAT, GL_FALSE, 4 * vec4Size, (void*)(2 * vec4Size));
        glEnableVertexAttribArray(6);
        glVertexAttribPointer(6, 4, GL_FLOAT, GL_FALSE, 4 * vec4Size, (void*)(3 * vec4Size));

        // 绑定 invModelVBO 并设置 location 7-10
        glBindBuffer(GL_ARRAY_BUFFER, invModelVBO);
        glEnableVertexAttribArray(7);
        glVertexAttribPointer(7, 4, GL_FLOAT, GL_FALSE, 4 * vec4Size, (void*)0);
        glEnableVertexAttribArray(8);
        glVertexAttribPointer(8, 4, GL_FLOAT, GL_FALSE, 4 * vec4Size, (void*)(1 * vec4Size));
        glEnableVertexAttribArray(9);
        glVertexAttribPointer(9, 4, GL_FLOAT, GL_FALSE, 4 * vec4Size, (void*)(2 * vec4Size));
        glEnableVertexAttribArray(10);
        glVertexAttribPointer(10, 4, GL_FLOAT, GL_FALSE, 4 * vec4Size, (void*)(3 * vec4Size));

        glVertexAttribDivisor(3, 1);
        glVertexAttribDivisor(4, 1);
        glVertexAttribDivisor(5, 1);
        glVertexAttribDivisor(6, 1);
        glVertexAttribDivisor(7, 1);
        glVertexAttribDivisor(8, 1);
        glVertexAttribDivisor(9, 1);
        glVertexAttribDivisor(10, 1);

        glBindVertexArray(0);
    }
}

这里除了设置了实例化矩阵数组之外，还设置了对应的逆矩阵数组，用于计算缩放后的法向量。

着色器代码

cpp 复制代码

#version 330 core
layout (location = 0) in vec3 aPos;
layout (location = 1) in vec2 aTexCoord;
layout (location = 2) in vec3 aNormal;
layout (location = 3) in mat4 instanceMatrix;
layout (location = 7) in mat4 instanceinvMatrix;

uniform mat4 view;
uniform mat4 projection;
out vec2 TexCoord;
out vec3 Normal;
out vec3 FragPos;

void main()
{
   gl_Position = projection * view * instanceMatrix * vec4(aPos, 1.0);
   TexCoord = aTexCoord;
   Normal = mat3(transpose(instanceinvMatrix)) * aNormal;
   FragPos = vec3(instanceMatrix * vec4(aPos, 1.0));
}

最后修改着色器代码
这里是完整代码。

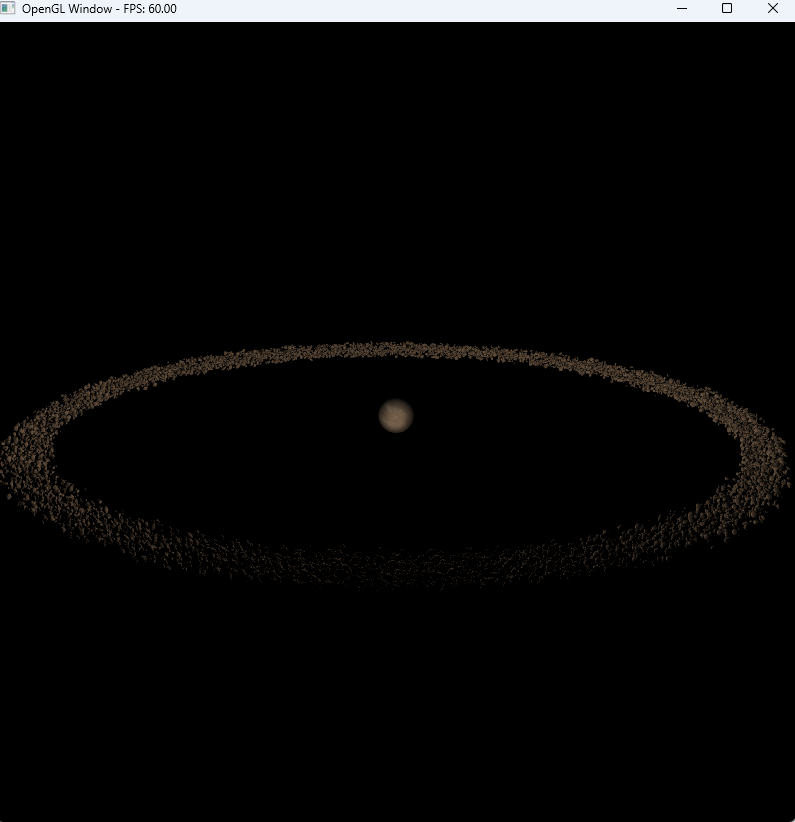

我们可以对比一个使用实例化渲染和非实例化渲染的帧率

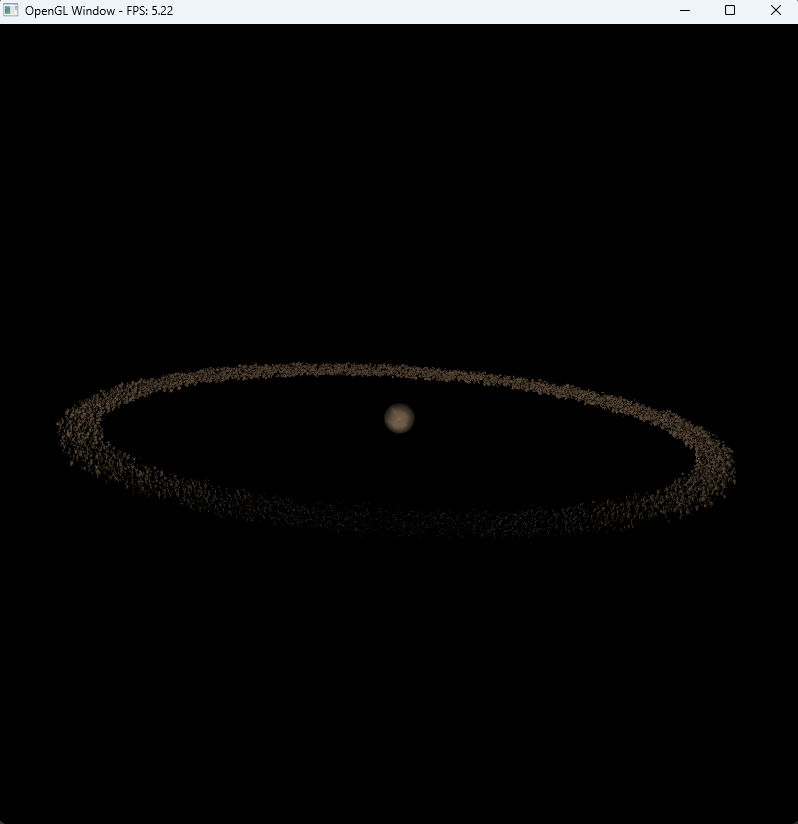

在不使用非实例化渲染的情况下，帧率仅有 5.22，这已经能明显感受到卡顿了。
