在 MCU（尤其是运行 FreeRTOS 的 Cortex-M）开发中，"堆栈"这个词经常让初学者混淆，因为它其实包含了四个不同的概念。下面我们把整个内存布局梳理清楚。
1. 启动文件里定义的两个尺寸

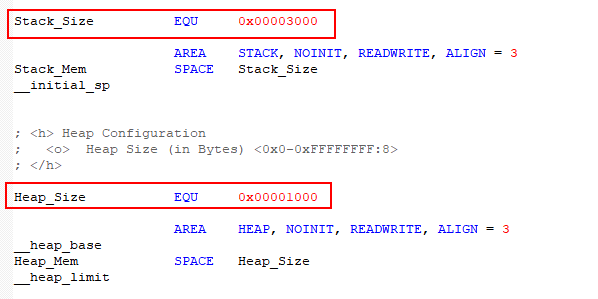

你会在 startup_xxx.s 里看到：
assembly
Stack_Size EQU 0x00003000 ; 主栈，12KB（3*16*16*16/1024=12）
Heap_Size EQU 0x00001000 ; C 库堆，4KB（1*16*16*16/1024=4）① Stack_Size → 主栈（MSP）
-
这是 ARM Cortex-M 的 主堆栈，系统上电后默认使用。
-
FreeRTOS 启动前：所有代码（包括 main 函数、初始化）都用这个栈。
-
FreeRTOS 启动后 ：调度器会把任务切换成使用 进程栈（PSP） ，而 MSP 专门留给中断服务函数（ISR）和操作系统内核异常使用。
-
因此，
Stack_Size的大小主要取决于：-
你的中断嵌套深度和局部变量开销。
-
调试时某些库（如
printf）在中断中可能消耗较多栈。
-
-
一般设置 1KB~2KB（
0x400~0x800）即可，除非有重度中断处理。
② Heap_Size → C 库堆（系统堆）
-
这块内存是给标准 C 库的
malloc()/free()使用的。 -
FreeRTOS 的任务栈和内核对象（信号量、队列等）通常不用这块内存 ，它们使用 FreeRTOS 自带的堆管理（
heap_1.c~heap_5.c），由configTOTAL_HEAP_SIZE决定。 -
如果你的应用代码中没有调用 C 库的
malloc，这个 Heap_Size 可以设得非常小（例如0x200= 512 字节），某些编译器甚至允许为 0，但保留一个小值更安全。 -
注意：即使你不直接调用
malloc，某些库函数（如printf、文件流操作）内部也可能悄悄调用malloc，所以建议至少保留几百字节。
2. FreeRTOS 相关的堆与栈
③ FreeRTOS 堆 → configTOTAL_HEAP_SIZE
-
在
FreeRTOSConfig.h中定义，例如：c
#define configTOTAL_HEAP_SIZE ((size_t)(16 * 1024)) // 16KB -
这块内存从链接脚本的剩余 RAM 中划出，由 FreeRTOS 的
pvPortMalloc()管理。 -
所有任务栈、队列、信号量、互斥锁、定时器、任务通知等内核对象都从这里分配。
-
下图任务
InitTask_STK_SIZE 128，就是指任务栈从 FreeRTOS 堆中分配 128 * 4 字节。
④ 任务栈（每个任务独立的栈）
④.1. 动态创建（从 RTOS 堆中分配）
这里的 InitTask_STK_SIZE 就是任务栈大小 （单位：word，4 字节），实际会从 FreeRTOS 堆中 pvPortMalloc(128 * 4) 分配。
任务运行在自己的栈上，它和启动文件的 Stack_Size（MSP）完全没有关系。
内部发生了什么：
-
RTOS 调用自己的内存分配器（如
pvPortMalloc） -
从 RTOS 堆 中划出
128 * sizeof(StackType_t)字节的连续内存 -
这块内存被永久标记为"Task Stack"
-
任务控制块（TCB）记录栈的起始地址和边界
关键理解：
-
分配来源是 RTOS 堆 ✓
-
分配结果是任务私有栈 ✓
-
分配完成后，逻辑上不再是堆 ✓
就像你从银行取了一笔钱，这笔钱曾经属于银行的资产池，但取出来后就是你的现金，不再属于银行。
④.2. 静态创建（不从堆中分配）
static StackType_t myStack[128]; // 编译时分配，在 BSS/Data 段
xTaskCreateStatic(taskFunc, "Name", 128, NULL, 1, myStack, &tcb);-
栈空间是用户预定义的全局/静态数组
-
完全不经过 RTOS 堆
-
内存布局上属于 BSS/Data 段，与堆无关
④.3.分配后的本质变化
分配前（RTOS 堆中的空闲块）：
┌─────────────────────────┐
│ 空闲内存块 #5 │ ← 由堆管理器跟踪（大小、前后块指针）
│ [未使用] │
└─────────────────────────┘
分配后（转化为 Task Stack）：
┌─────────────────────────┐
│ 任务 A 的私有栈 │ ← 由任务调度器管理（栈顶指针 SP）
│ [栈帧1][栈帧2][...] │ ← 压栈/出栈操作，与堆管理器无关
└─────────────────────────┘3. 内存布局全景图
3.1典型 Cortex-M + FreeRTOS
text
RAM 低地址
├── 全局/静态变量区（.data、.bss） ← 编译器分配
├── C 库堆（Heap_Size） ← malloc/free 使用，很少使用
├── FreeRTOS 堆（configTOTAL_HEAP_SIZE）
│ ├── 任务 A 栈
│ ├── 任务 B 栈
│ ├── 队列、信号量等控制块
│ └── ...（剩余作为动态内存）
│
├── 主栈（Stack_Size，MSP） ← 用于中断和启动，不与任务栈重叠
│ （中断嵌套向下增长 ⬇️）
│
RAM 高地址注：具体的排列顺序取决于链接脚本（
.ld文件），但通常 FreeRTOS 堆会用ucHeap大数组占住一块，或者放在.bss末尾，主栈放在 RAM 顶端。这确保了它们不会互相覆盖。
3.2裸机
在裸机（无 RTOS）环境下，情况要简单得多------只存在启动文件里定义的那两个内存区域：系统栈和堆
text
RAM 低地址
├── 全局/静态变量区（.data、.bss） ← 编译器分配
├── C 库堆（Heap_Size） ← malloc/free 使用，很少使用
├── 主栈（Stack_Size，MSP） ← 用于中断和启动，不与任务栈重叠
│ （中断嵌套向下增长 ⬇️）
│
RAM 高地址3.3裸机与 FreeRTOS 的关键区别
| 对比项 | 裸机 | FreeRTOS |
|---|---|---|
| 程序栈 | 只有一个系统栈（MSP），所有代码和中断共用 | MSP 专用中断，每个任务有独立的任务栈（PSP） |
| 动态内存 | 只有 C 库堆（Heap_Size），通过 malloc 使用 |
除了 C 库堆，还有 FreeRTOS 堆（configTOTAL_HEAP_SIZE），用 pvPortMalloc |
| 需要配置的大小 | 仅需设置 Stack_Size 和 Heap_Size |
还需额外配置 FreeRTOS 堆及每个任务的栈大小 |
| 栈溢出风险 | 一次溢出，整个系统崩溃 | 溢出通常只影响单个任务，且可通过高水位监测发现 |
4. 常见问题及排查
| 问题 | 可能原因 |
|---|---|
| 任务创建返回 NULL | FreeRTOS 堆不足（configTOTAL_HEAP_SIZE 太小） |
| 进入 HardFault，栈指针异常 | 某个任务栈爆了（监测高水位！），或主栈太小导致中断溢出 |
调用 malloc() 返回 NULL |
C 库堆（Heap_Size）不足或未初始化 |
printf 在中断中导致死机 |
主栈（MSP）过小，printf 内部可能使用大缓冲区 |
5. 如何确定大小？实战建议
✅ 主栈（Stack_Size）
-
如果你的中断服务程序里没有浮点运算、没有调用复杂库，1KB（0x400） 几乎总是够用。
-
若使用了
printf调试、或中断中调用重型第三方库，可适当提高到 2KB（0x800）。
✅ C 库堆（Heap_Size）
-
如果你全程使用 FreeRTOS 的
pvPortMalloc，那么Heap_Size可以设为 0x200（512B） 甚至更小，只为防止某些库隐式调用。 -
如果你在任务里用了标准
malloc，请统计最大动态分配量然后扩大。
✅ FreeRTOS 堆（configTOTAL_HEAP_SIZE）
-
等于 所有任务栈大小之和 + 内核对象预估 （队列长度×消息大小等） + 可能通过
pvPortMalloc动态拿的内存。 -
留 20% 余量。
-
编译后检查 map 文件，确保
ucHeap数组大小合适，且 RAM 总用量不超过芯片 RAM。
✅ 任务栈大小
-
先用我们一直使用的方法：运行时打印高水位，然后乘以 1.3~1.5 作为最终栈大小（为功能扩展和中断栈帧预留）。
-
理想剩余量：至少 20% 空闲。
总结
-
启动文件 Stack_Size：主栈，给中断用。
-
启动文件 Heap_Size ：C 库堆，给
malloc用，很少用，可设很小。 -
FreeRTOS
configTOTAL_HEAP_SIZE：FreeRTOS 自己的堆，所有任务栈和内核对象从这里分配，需要足够大。 -
每个任务栈：属于 FreeRTOS 堆的一部分，大小由你指定。
