Nano-vLLM 源码解读 - 2. Sequence 状态机与请求生命周期

nano-vllm 用千行代码拆解 vLLM 核心，是读懂大模型推理最快的捷径。

这是「Nano-vLLM 源码解读」第 2 讲，承接 L1 的全景导论。这一讲只盯一个类------engine/sequence.py 里的 Sequence。它是 nano-vllm 里被传得最频繁的对象，也是理解后续 KV Cache、调度、抢占等所有章节的前提。

读完这一讲，你能：

说出 Sequence 在系统里同时承担的三重身份
解释 num_tokens / num_cached_tokens / num_scheduled_tokens 之间的核心不变式
画出包含 WAITING → RUNNING → FINISHED 主线和抢占回退的完整状态机
跟着一条具体请求把 Sequence 的字段变化逐步追完

1. Sequence 的三重身份

Sequence 本身只是一个普通的 Python 类，但系统里有三个完全不同的模块都会拿到同一个 Sequence 对象，每个模块只关心其中一部分字段。所以同一个对象，在不同模块眼里其实是在扮演不同的角色。这就是所谓"三重身份"。

身份	谁在用它	关心哪些字段
用户请求载体	tokenizer / 用户	`seq_id`, `token_ids`, `num_prompt_tokens`, `temperature` 等采样参数
调度最小单位	Scheduler	`status`, `num_scheduled_tokens`, `is_prefill`
KV 块持有者	BlockManager	`block_table`, `num_cached_tokens`

把这三个身份拆开看，很多乍一看"奇怪"的设计就能讲清楚了。

举个例子：num_cached_tokens 为什么不一定等于 num_tokens？

num_tokens 服务的是"用户请求载体"身份------这条序列目前一共有多少个 token（prompt + 已生成）。
num_cached_tokens 服务的是"KV 块持有者"身份------在这些 token 里，已经有多少个的 KV 被写进显存里的 Cache 块了。

两者描述的是同一条序列的不同侧面：前者是"逻辑上序列有多长"，后者是"物理上 KV Cache 算到哪一步了"。它们本来就不必相等，也不该混为一谈。

2. 字段一览

按身份分组：

python 复制代码

class Sequence:
    block_size = 256          # 类变量，由 LLMEngine 启动时根据 Config 改写
    counter = count()         # 自增 seq_id 来源

    # ------ 用户请求载体 ------
    seq_id: int               # 全局唯一编号
    token_ids: list[int]      # 完整的 token 序列（prompt + 已生成）
    last_token: int           # token_ids[-1] 的缓存，decode 路径会高频访问
    num_prompt_tokens: int    # 原始 prompt 长度，永不变
    temperature: float        # 来自 SamplingParams
    max_tokens: int
    ignore_eos: bool

    # ------ 调度最小单位 ------
    status: SequenceStatus    # WAITING / RUNNING / FINISHED
    num_scheduled_tokens: int # 当前 step 计划计算的 token 数；非 step 期间 = 0
    is_prefill: bool          # 当前是否在 prefill 阶段

    # ------ KV 块持有者 ------
    block_table: list[int]    # 物理 KV 块号列表，长度 = ceil(num_tokens / block_size)
    num_cached_tokens: int    # 已写入 KV Cache 的 token 数
    num_tokens: int           # token_ids 的长度，便于 O(1) 读取

外加几个派生量：

python 复制代码

@property
def num_blocks(self):           # 当前需要多少物理块
    return (self.num_tokens + self.block_size - 1) // self.block_size

@property
def last_block_num_tokens(self):  # 最后一块里实际用了多少 slot
    return self.num_tokens - (self.num_blocks - 1) * self.block_size

@property
def num_completion_tokens(self):  # 已经生成的（非 prompt）token 数
    return self.num_tokens - self.num_prompt_tokens

def block(self, i):  # 取第 i 个物理块对应的 token 列表（用于 hashing）
    return self.token_ids[i * self.block_size : (i + 1) * self.block_size]

block(i) 是 BlockManager 计算 prefix-cache hash 时调的关键接口------把"逻辑 token 序列"切成"物理块大小的窗口"。这里只需要记一个直觉：BlockManager 会给每个写满的物理块算一个 hash，目的是让后续请求直接复用前缀已经算好的 KV，跳过这部分的 prefill。具体怎么链式 hash、怎么防碰撞、怎么挂回收，留到 L4 展开。

聚焦 `num_scheduled_tokens`

三个 num_* 字段里，num_scheduled_tokens 最容易被忽略，却是把整个引擎"步进"起来的那个字段。它的含义是：这一个 step，调度器决定要为这条序列计算多少个 token。

它的生命周期被严格夹在一个 step 内部：

scss 复制代码

Scheduler.schedule()   → 写入 num_scheduled_tokens
ModelRunner.run()      → 按这个值做 forward + 写 KV
Scheduler.postprocess()→ 累加到 num_cached_tokens，再清回 0

非 step 期间恒等于 0。这就是为什么下一节会把"它是瞬态字段"放在第一条不变式：所有读它的代码都隐含假设"现在正处于一个 step 内"。

它在不同场景下的取值，对应了引擎里几条不同的执行路径：

场景	`num_scheduled_tokens`
Decode 阶段	恒为 `1`（每步只解一个新 token）
Prefill，token 预算够	`num_tokens - num_cached_tokens`（一口气把剩下的 prompt 全部 prefill）
Prefill，token 预算不够	本 step 的剩余预算（chunked prefill，分多步把 prompt 吃完）
不在 step 内	`0`

下游谁会读它：

BlockManager ：用 num_cached_tokens + num_scheduled_tokens 算出本步要写到哪几个 KV 块、哪些 slot。
ModelRunner ：把它当作每条序列的 seqlen_q，告诉 FlashAttention 本步 query 长度。
Scheduler 自己 ：判断 num_cached_tokens + num_scheduled_tokens == num_tokens 是否成立，来决定本步是不是把 prefill 一次性吃完，可以挪到 RUNNING 队列。
吞吐统计：把 batch 里所有序列的这个值加起来，作为本 step 处理的 token 总量。

一句话：num_tokens 和 num_cached_tokens 描述的是"序列到目前为止 长什么样"（持久状态），而 num_scheduled_tokens 描述的是"这一步调度器要做多少活"（瞬态指令）。理解这个区别，下一节的不变式就只是这个区别的形式化表达。

3. 字段不变式

这是 L2 最核心的一节。三个数 num_tokens、num_cached_tokens、num_scheduled_tokens 之间的关系，决定了调度器和 KV 写入的所有判断逻辑。把它们的关系理清楚，后面 4 讲都会顺很多。

第一条：num_scheduled_tokens 是瞬态字段。 只有在一个 step 的"已 schedule、还没 postprocess"窗口里才非零，其它时间恒等于 0。

第二条：num_cached_tokens ≤ num_tokens，永远成立。 含义：KV Cache 里写入的 token 数不可能超过逻辑序列长度。

第三条：随 step 进展的语义切换。

阶段	num_cached_tokens 与 num_tokens 关系	含义
入队后	num_cached = 0, num_tokens = prompt 长	还没分配 KV 块
chunked prefill 中	0 < num_cached < num_tokens	已经计算了一部分 prefix 的 KV，还在继续
prefill 完成瞬间	num_cached = num_tokens	整个 prompt 的 KV 已落盘；下一刻 append_token 后 num_tokens 增 1
decode 稳态	num_cached = num_tokens − 1	最后一个 token（刚 append 的那个）的 KV 还没算，下一 step 算
抢占回 WAITING	num_cached = 0（全部 deallocate）	块归还了，下次重新 prefill 时再补

围绕这套不变式，scheduler 在一个 step 的开头和结尾各埋了一个判断点。

第一个判断在 schedule()，决定"本步之后还要不要留在 WAITING"：

python 复制代码

if seq.num_cached_tokens + seq.num_scheduled_tokens == seq.num_tokens:
    seq.status = SequenceStatus.RUNNING   # 切到 decode 队列
    self.waiting.popleft()
    self.running.append(seq)

num_cached + num_scheduled == num_tokens 这个等式怎么读？

num_cached_tokens：进入本 step 之前，已经写入 KV Cache 的 token 数。
num_scheduled_tokens：本 step 打算计算 KV 的 token 数。
两者相加 = 本 step 跑完后 KV Cache 里会有多少 token 的 KV。
prefill 阶段 num_tokens 就是 prompt 长度（还没 append 过任何 decode token）。

所以这个等式的物理含义是："本步刚好把 prompt 剩下的部分全部 prefill 掉"。如果成立，说明这是 prefill 的最后一步，可以把 status 翻成 RUNNING，下一步开始 decode；如果不成立（小于），说明这是 chunked prefill 的中间步，本步只啃了一块，后面还要继续。

第二个判断在 postprocess()，决定"这一步要不要 append 一个新生成的 token"：

python 复制代码

if is_prefill and seq.num_cached_tokens < seq.num_tokens:
    continue   # 还在 chunked prefill 中，本步不 append
seq.append_token(token_id)

注意此时 num_cached_tokens 已经在前一行加上了 num_scheduled_tokens（也就是上面等式的左边）。条件 num_cached < num_tokens 等价于"上面那个等式不成立"，意思是：prompt 还没 prefill 完 ，本步算出的 logits 不该当作"用户的下一个 token"接到序列尾巴上------否则就会在 prompt 还没读完时凭空冒出一个生成 token，把序列搞乱。等到最后一步 chunk 跑完，等式成立，这个 if 不再 continue，第一个 decode token 才被正式 append 进去。

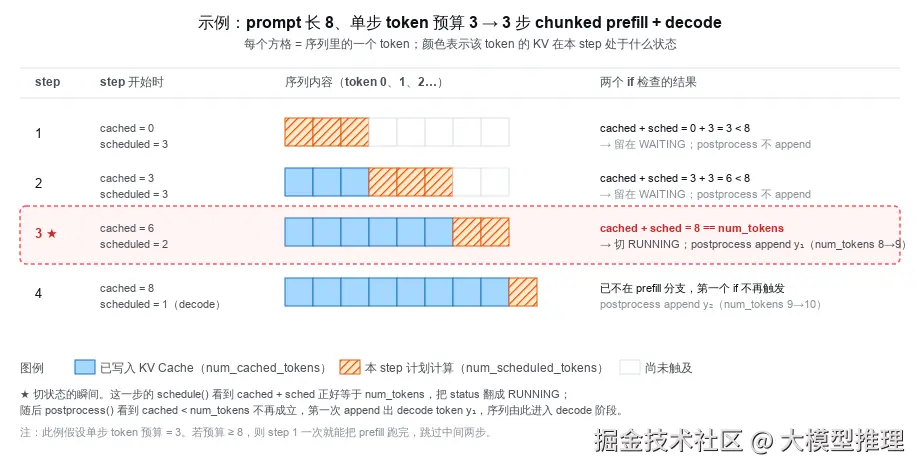

下面这张图把上面这套逻辑跑了一遍：一条 prompt 长度 8、单步预算 3 的序列，要经过 3 步 chunked prefill 才会触发那个等式：

第四条：block_table 长度 = num_blocks，仅在序列被 deallocate 时清空。 preempt 也会清空（因为内部就是 deallocate）。

4. 状态机

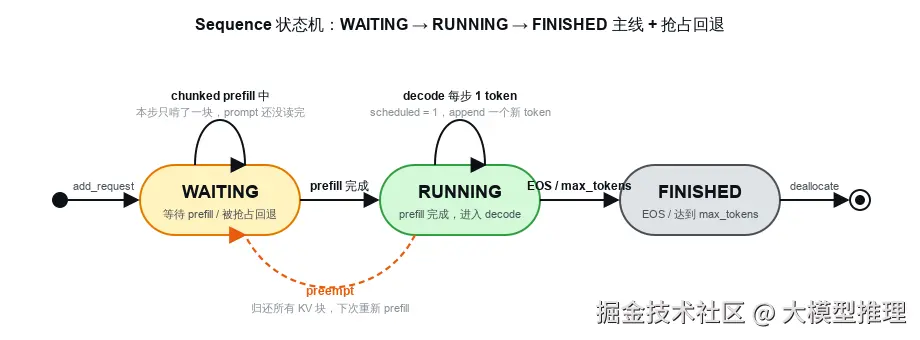

图里把第 3 节那条等式翻译成了边的触发条件：cached + scheduled == num_tokens 成立时，序列从 WAITING 跨到 RUNNING；不成立时（小于）就停在 WAITING 自循环里继续 chunked prefill。橙色虚线箭头是抢占回退------RUNNING 的序列被踢回 WAITING，KV 块全部归还，下一轮重新走 prefill 流程。

完整的合法转换列在下表（包括停留在同一状态的两类自循环）：

转换	触发位置	关键代码
`[*] → WAITING`	`LLMEngine.add_request`	`seq = Sequence(prompt, sp); scheduler.add(seq)`
`WAITING → WAITING`	`Scheduler.schedule`（prefill 分支）	当 `num_cached + num_scheduled < num_tokens` 时不切状态
`WAITING → RUNNING`	`Scheduler.schedule`（prefill 分支）	`seq.status = RUNNING; waiting.popleft(); running.append(seq)`
`RUNNING → RUNNING`	`Scheduler.schedule`（decode 分支）	`seq.num_scheduled_tokens = 1; seq.is_prefill = False`
`RUNNING → WAITING`	`Scheduler.preempt`	`seq.status = WAITING; block_manager.deallocate(seq); waiting.appendleft(seq)`
`RUNNING → FINISHED`	`Scheduler.postprocess`	`seq.status = FINISHED; block_manager.deallocate(seq); running.remove(seq)`

注意两件事：

抢占回退是 appendleft，不是 append。 被抢占的序列下一轮优先恢复，避免长尾。
抢占等同于全 deallocate 后重做 prefill。 重做的代价不小------但 prefix cache 多半能救一部分（L5 详谈）。

5. 一条请求的字段时序

具体跑一条：prompt = [1, 2, 3]，block_size = 4，max_tokens = 3，假设 EOS = 2 且 ignore_eos = False。

Step	阶段	触发动作	num_tokens	num_cached	num_scheduled	block_table	status
t0	---	`add_request`	3	0	0	`[]`	WAITING
t1.s	prefill	`schedule`：分配 block #7，整段一起跑	3	0	3	`[7]`	RUNNING
t1.r	prefill	`run`：计算 [1,2,3] 的 K/V，存 slot 28-30	3	0	3	`[7]`	RUNNING
t1.p	prefill	`postprocess`：cached+=3, append 42	4	3	0	`[7]`	RUNNING
t2.s	decode	`schedule`：4%4≠1 不分配新块	4	3	1	`[7]`	RUNNING
t2.r	decode	`run`：计算 token 42 的 K/V，存 slot 31	4	3	1	`[7]`	RUNNING
t2.p	decode	`postprocess`：hash block #7（满了），cached+=1, append 99	5	4	0	`[7]`	RUNNING
t3.s	decode	`schedule`：5%4=1 → 分配新块 #9	5	4	1	`[7,9]`	RUNNING
t3.r	decode	`run`：计算 token 99 的 K/V，存 slot 36	5	4	1	`[7,9]`	RUNNING
t3.p	decode	`postprocess`：cached+=1, append 2 = EOS → FINISHED + deallocate	6	0	0	`[]`	FINISHED

几个值得停一下的点：

t1 步长 3 而不是 1。 prefill 是 chunked-only-on-head 的，能一口吃就一口吃；和 decode 的固定 1 token 形成强烈对比。
block #7 的 hash 在 t2.p 才出现。 因为 t1 结束时 block 还没满（只有 3 个 token），等 t2 把 token 42 写进去后块满了，hash_blocks 才会真正计算并注册到 hash_to_block_id，给后续 prefix cache 复用。
t3.s 的"5%4=1"判断。 BlockManager.may_append 用这个简单条件判断"刚好溢出一格、需要新块"，详见 L4。
deallocate 把 block_table 清空，num_cached_tokens 归 0。 但 token_ids 保留，因为用户还要拿来 decode 输出。

6. 下一讲

到这一讲为止，你已经看完了 nano-vllm 里"用户请求"和"调度对象"这两层抽象。接下来进入这门课最核心的部分------KV Cache 与内存管理。

下一讲：PagedAttention 设计动机与块化布局。我们会回答这些问题：

为什么 vLLM 系列要把 KV Cache 切成固定大小的块，而不是按序列连续分配？
物理块号、block_table、token 在 cache 里的 slot 这三层映射到底怎么对上？
prepare_prefill 里那串 cu_seqlens_q、slot_mapping、block_tables 元数据各自从哪儿来、给谁用？

带着 L2 这一讲对 block_table 和 num_cached_tokens 的认识进入 L3，会把 PagedAttention 的设计动机看得更深。
