在笔记本电脑、工控显示、VR设备以及超薄终端不断升级的背景下，内部高速信号传输对线束提出了更高要求。相比传统LVDS线束，如今越来越多设备开始采用Micro Coaxial Cable（极细同轴线）方案，以满足高速、轻薄、低串扰与高柔性的综合需求。本文就以I-PEX CABLINE-SS系列中的82441-100B-02-D为例，聊聊14Pin极细同轴线束应该怎么选，以及其在高速显示与内部互连中的应用特点。
一、I-PEX 82441-100B-02-D到底是什么？

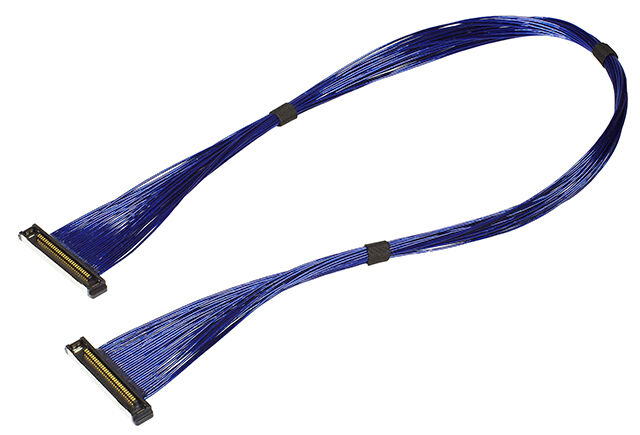

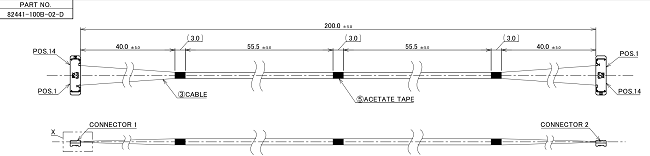

I-PEX 82441-100B-02-D属于I-PEX CABLINE-SS系列中的Sample Harness（评估线束）型号之一，规格为14Pin、200mm长度，主要用于高速信号验证、显示模组测试以及超薄设备内部连接。该线束通常采用40AWG极细同轴线结构，具备良好的阻抗一致性与抗干扰能力，适用于eDP、LVDS、高速视频传输等场景。
82441-100B-02-D所搭配使用的连接器型号为20373-R14T-06，该连接器属于CABLINE-SS系列中的0.4mm Pitch高速微同轴连接器，支持最高16Gbps/lane高速传输，并采用W-point接触结构，可提升连接稳定性与抗异物能力。这也是很多高端显示设备和超薄终端优先采用CABLINE-SS系列的重要原因之一。
二、14Pin极细同轴线束选型需要关注哪些重点？
很多工程师在选Micro Coaxial Cable线束时，往往只关注Pin数，其实真正影响高速稳定性的，主要还是以下几个方面。
2.1、线材规格：82441-100B-02-D采用的是40AWG极细同轴线，这类线材虽然电流能力有限，但在高速传输、柔性弯折以及空间利用率方面优势明显，特别适用于高速显示与内部数据互连。
2.2、连接器结构：20373-R14T-06属于0.4mm超细Pitch设计，在超薄设备中能够有效降低空间占用，同时CABLINE-SS系列本身具备较好的EMI控制能力，对于eDP、MIPI、LVDS等高速信号具有较高适配性。
2.3、线束加工能力：极细同轴线束对焊接精度、端子压接以及阻抗控制要求非常高，如果加工工艺不稳定，很容易出现高速丢包、屏闪、黑屏或者EMI超标等问题。因此，在实际项目中，除了关注原厂连接器，也需要重点考察线束厂商的加工经验与高速测试能力。

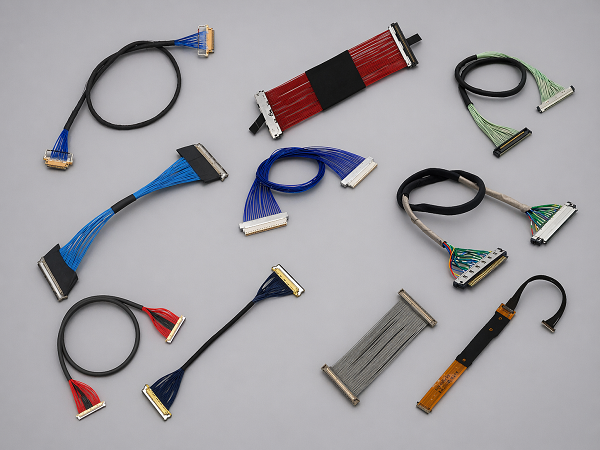

目前我们也可以生产82441-100B-02-D对应规格的替代型极细同轴线束组件，可根据不同设备需求定制长度、Pin位、线规以及屏蔽结构方案，满足高速显示与内部连接应用需求。
三、选型和兼容与替代方案参考及建议
对于14Pin极细同轴线束项目来说，如果使用82441-100B-02-D方案，通常建议优先确认以下几个方向：
3.1、确认实际传输协议：若项目主要用于eDP、LVDS或普通高速显示，CABLINE-SS系列已经能够满足大多数需求；但若涉及更高速率场景，则需要进一步评估更高等级连接方案。
3.2、确认设备内部空间：CABLINE-SS系列连接器深度较小，非常适合超薄设备，但如果空间允许，也可以考虑更高机械强度的连接方案。
3.3、确认兼容替代能力：市场中部分JAE、HRS、ACES高速微同轴方案在Pin定义和结构上存在一定兼容可能，但由于Pitch、锁扣结构以及高速性能差异，建议实际项目中提前进行SI测试与机械匹配验证。
3.4、确认线束量产稳定性：很多工程项目初期使用原厂Evaluation Harness验证，后续量产则会转为定制化线束方案，因此选择具备高速极细同轴线加工经验的线束厂家非常关键。
随着高速显示、轻薄终端以及高频数据传输需求不断提升，Micro Coaxial Cable极细同轴线束已经成为很多设备内部连接的重要方案。像82441-100B-02-D这类14Pin高速极细同轴线束，不仅具备良好的高速性能，同时在空间利用率、柔性布线以及EMI控制方面也拥有明显优势。
