纯ArkUI实现7层拟物3D环形进度图：零依赖的视觉革命

本文是「食刻 (ShiKe)」技术系列第 2 篇，深入解析 Neumorphism 2.5D 环形进度图 的纯 ArkUI 实现方案 ------ 7 层组件叠加，零依赖，零 GPU 开销。

一、先看效果

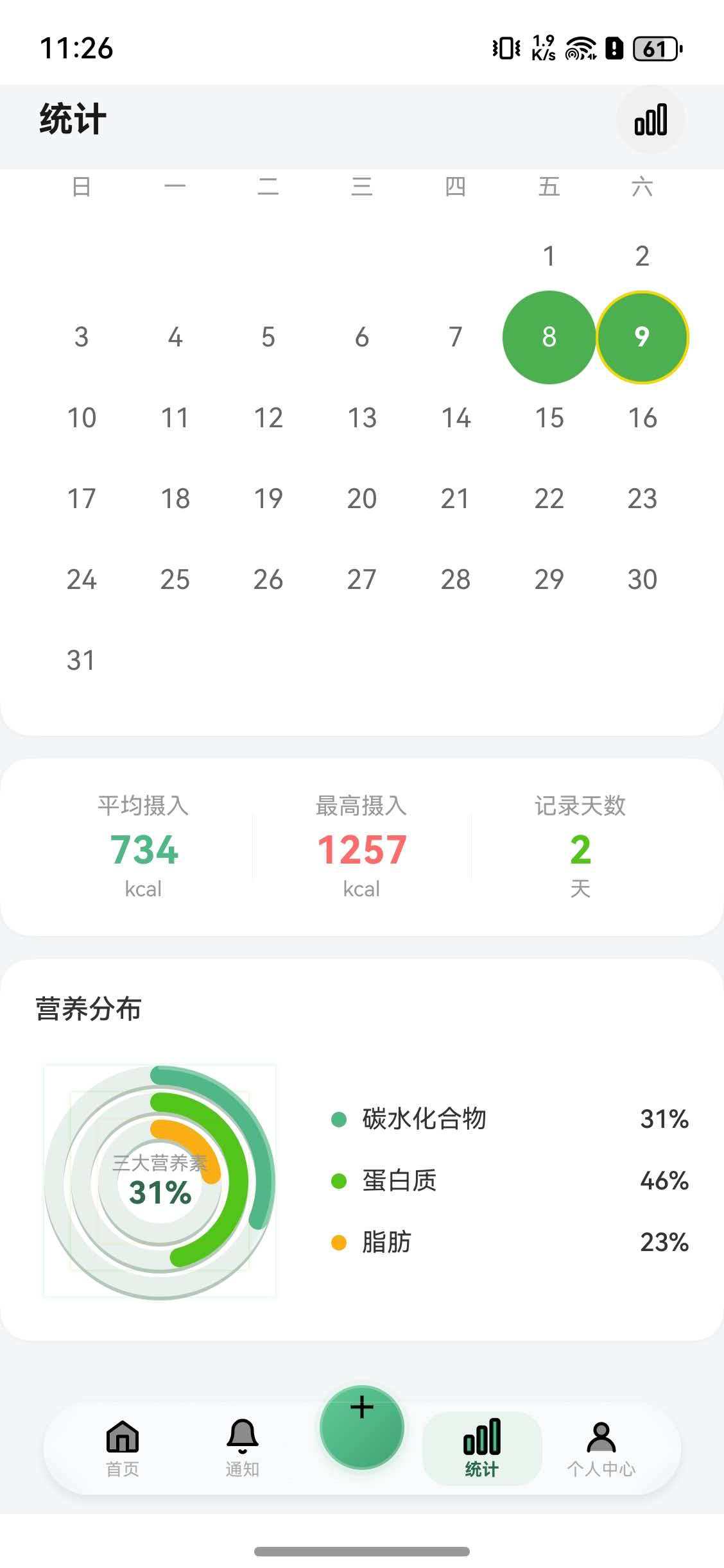

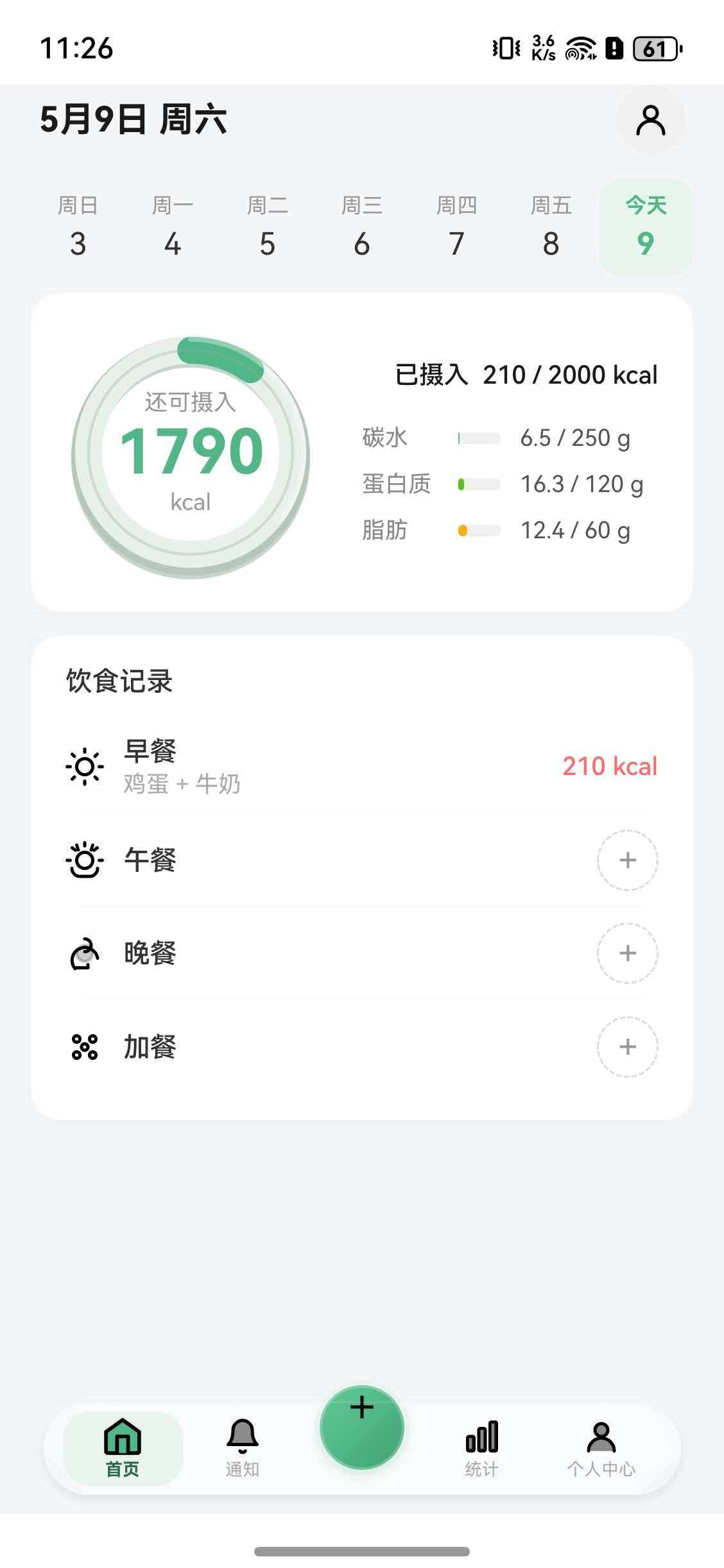

食刻首页的核心视觉元素是一个 环形进度图（Ring Progress） ：

显示今日热量摄入进度
实时更新（添加食物后自动刷新）
超标时自动变红
看起来像 3D 的 ------ 有厚度、有光影、有材质感

这不是 Canvas 绘制的，不是图片，不是 3D 引擎渲染的。

这是用 7 个 ArkUI 原生组件叠加出来的。

二、为什么不用现成方案？

方案对比

方案	立体感	性能	依赖	可定制性
系统 `Progress(Ring)`	❌ 平面	✅ 最优	无	低
Canvas 2D 手绘	⚠️ 有限	⚠️ 中等	无	中
ArkGraphics 3D	✅ 真 3D	❌ 重	引擎包	高
Lottie 动画	✅ 好	⚠️ 中等	json 文件	低
Neumorphism 7层叠加	✅ 拟物 2.5D	✅ 零 GPU 开销	无	极高

我们的选择：第 5 种 ------ 纯 ArkUI 声明式组件叠加

理由：

鸿蒙 App 包体积敏感，不想引入任何第三方库
进度环需要实时响应状态变化（@State 驱动），Canvas 重绘逻辑复杂
ArkGraphics 3D 引擎对于"一个圆环"来说杀鸡用牛刀
我们要的是拟物质感，不是真 3D

三、7 层结构拆解

完整层级清单

复制代码

Stack (130×130, alignContent: Center)
 │
 ├── Layer 1: Circle strokeWidth(14) stroke(#C8D5CE)
 │           .offset(y: 4)          ← 底部厚度远层（最深的阴影）
 │
 ├── Layer 2: Circle strokeWidth(14) stroke(#B8C7BE)
 │           .offset(y: 2)          ← 底部厚度近层
 │
 ├── Layer 3: Circle strokeWidth(14) stroke(#E8F0EC)
 │                                  ← 轨道凹陷底色（浅灰绿）
 │
 ├── Layer 4: Progress Ring value(ratio)
 │           strokeWidth(14)        ← 绿色填充弧（主进度）
 │           .color(#52B788)
 │           .shadow(r=8, color=rgba(64,82,184,136))  ← 绿色投影辉光
 │
 ├── Layer 5: Progress Ring value(35%)
 │           strokeWidth(2.5)       ← 顶部白色高光弧
 │           .color(rgba(255,255,255,0.35))
 │
 ├── Layer 6: Circle strokeWidth(1.5)
 │           stroke(rgba(150,170,160,0.3))  ← 内圈暗面
 │
 └── Layer 7: Column center overlay
             Text: "还可摄入 1723 kcal"   ← 中心文字

每一层的作用

🎭 厚度模拟（Layer 1-2）

复制代码

Layer 1: offset(y:4) + #C8D5CE（深）
Layer 2: offset(y:2) + #B8C7BE（中）

向下偏移 + 深于轨道的颜色 = 圆柱管壁截面的视觉错觉

就像你从侧面看一根管子，能看到它的厚度。

💡 光源模拟（Layer 5-6）

复制代码

Layer 5: 白色 35% 弧（顶部高光）
Layer 6: 暗色内圈（底部阴影）

顶部亮 + 底部暗 = 光线从上方照射的直觉

这是 Neumorphism 的核心技巧。

四、关键代码实现

核心组件代码

typescript 复制代码

// HomePage.ets --- Neumorphism Ring 核心实现
@Builder
NeumoRing(totalKcal: number, dailyLimit: number) {
  Stack({ alignContent: Alignment.Center }) {
    // Layer 1: 底部厚度远层
    Circle()
      .width(130)
      .height(130)
      .fill(Color.Transparent)
      .strokeWidth(14)
      .stroke('#C8D5CE')
      .offset({ y: 4 })

    // Layer 2: 底部厚度近层
    Circle()
      .width(130)
      .height(130)
      .fill(Color.Transparent)
      .strokeWidth(14)
      .stroke('#B8C7BE')
      .offset({ y: 2 })

    // Layer 3: 轨道底色
    Circle()
      .width(130)
      .height(130)
      .fill(Color.Transparent)
      .strokeWidth(14)
      .stroke('#E8F0EC')

    // Layer 4: 主填充弧
    Progress({
      value: Math.min(100, (totalKcal / dailyLimit) * 100),
      type: ProgressType.Ring
    })
      .width(130)
      .height(130)
      .strokeWidth(14)
      .color(totalKcal > dailyLimit ? '#E07B5A' : '#52B788')
      .shadow({ radius: 8, color: 'rgba(82,183,136,0.5)' })
      .enableScan(false)

    // Layer 5: 顶部高光弧
    Progress({ value: 35, type: ProgressType.Ring })
      .width(130)
      .height(130)
      .strokeWidth(2.5)
      .color('rgba(255,255,255,0.35)')
      .enableScan(false)

    // Layer 6: 内圈暗面
    Circle()
      .width(130)
      .height(130)
      .fill(Color.Transparent)
      .strokeWidth(1.5)
      .stroke('rgba(150,170,160,0.3)')

    // Layer 7: 中心文字
    Column() {
      Text(`${Math.max(0, dailyLimit - totalKcal)}`)
        .fontSize(28)
        .fontWeight(FontWeight.Bold)
        .fontColor('#1A1A1A')
      Text('还可摄入 kcal')
        .fontSize(10)
        .fontColor('#888888')
        .margin({ top: 2 })
    }
  }
  .width(130)
  .height(130)
}

五、踩过的坑（血泪经验）

坑 1：Progress Ring 的"幽灵线"

现象：使用 Progress(Ring) 作为底层轨道时，即使 value=0，也会显示一条极细的默认底轨线。

原因：Progress 组件自带默认底轨样式，无法完全透明化。

解决：所有不需要进度的圆环层全部改用 Circle().stroke() 替代 Progress(Ring)。Circle 是纯粹的描边圆，没有任何默认样式。

✅ 规则：静态装饰层用 Circle，动态进度层用 Progress

坑 2：抗锯齿黑边

现象：圆环边缘出现黑色锯齿边，在浅色背景上特别明显。

原因：.shadow() 使用纯黑半透明 rgba(0,0,0,x) 时，抗锯齿算法会产生黑边。

解决：所有阴影颜色改用绿色系 rgba：

typescript 复制代码

// ❌ 错误：黑色阴影 → 黑边
.shadow({ radius: 8, color: 'rgba(0,0,0,0.15)' })

// ✅ 正确：绿色系阴影 → 融合自然
.shadow({ radius: 8, color: 'rgba(82,183,136,0.5)' })

坑 3：超标变色

需求：当 totalKcal > dailyLimit 时，填充色要从绿色变为红色/珊瑚色。

实现：三元表达式直接控制 .color()：

typescript 复制代码

.color(totalKcal > dailyLimit ? '#E07B5A' : '#52B788')
//  #E07B5A = 珊瑚色（警示但不刺眼）
//  #52B788 = 草绿色（健康自然）

同时阴影颜色也要跟随变化：

typescript 复制代码

.shadow({
  radius: 8,
  color: totalKcal > dailyLimit
    ? 'rgba(224,123,90,0.5)'   // 珊瑚色投影
    : 'rgba(82,183,136,0.5)'    // 绿色投影
})

六、视觉效果对比

维度	传统 Progress Ring	食刻 Neumorphism 环
立体感	平板 2D	7 层拟物 2.5D
材质感	无	管壁厚度 + 反光 + 阴影
状态反馈	单一颜色	0-100% 绿渐变 + 超标珊瑚色
性能	1 组件	7 组件（零 GPU 开销）
依赖	系统组件	纯 ArkUI，零外部依赖

七、可复用性

这个 7 层环形进度图的方案不限于饮食场景，可以复用于：

✅ 健身 App：训练完成度
✅ 财务 App：月度预算消耗
✅ 学习 App：课程进度
✅ 任务管理：项目完成率

✅ 储水/电量类展示
✅ 任何 0-100% 的环形指标
只需替换颜色 Token 和中心文字

八、总结与下篇预告

核心要点回顾

7 层 = 2 层厚度 + 1 层底轨 + 1 层进度 + 1 层高光 + 1 层暗面 + 1 层文字
静态层用 Circle，动态层用 Progress，避免幽灵线
阴影用同色系 rgba，避免抗锯齿黑边
.offset({y: 2,4}) 模拟厚度，.color(rgba白光) 模拟光源
整个方案零依赖、零 GPU 开销、纯声明式

下一篇：《鸿蒙 Widget 开发实战：3 张卡片实现桌面-App 全链路同步》

我们将深入 Form Kit 的跨进程通信机制，揭秘 Widget 如何与主 App 实时同步数据，以及如何实现"点击桌面卡片一键直达 AI 记录面板"的丝滑体验。

📌 项目仓库：https://atomgit.com/VON-/cxs-demo1
