在工控面板、家电控制板、智能仪表等LCD段码屏开发场景中，经常会遇到单颗YL1621驱动引脚资源不足的问题：产品需要扩展显示段码、做大尺寸一体式段码屏时，单芯片的COM/SEG驱动端口无法满足屏体走线需求，导致显示功能无法实现。
针对这一实战痛点，本文详细讲解双YL1621芯片联动驱动方案，从方案原理、硬件电路设计、软件驱动编程三个核心维度，分享可直接落地的工程实现方法，完美解决单芯片驱动能力不足问题，且兼容原有设计、改造成本极低。
一、单颗YL1621驱动局限性分析
YL1621是一款经典的LCD段码驱动芯片，兼容HT1621，广泛用于各类低功耗显示场景，其标准驱动配置为：32SEG×4COM，最多可驱动128点阵段码屏。
当产品设计需要更多显示段码、更大显示面积时，单颗YL1621的SEG/COM引脚资源直接耗尽，无法满足驱动需求。
常规解决方案要么更换更高规格驱动芯片，要么采用双芯片并联驱动；而更换芯片需重新画板、调试程序，研发周期与成本大幅增加，双YL1621联动驱动则是性价比最高的工程方案。
二、双YL1621驱动方案核心原理

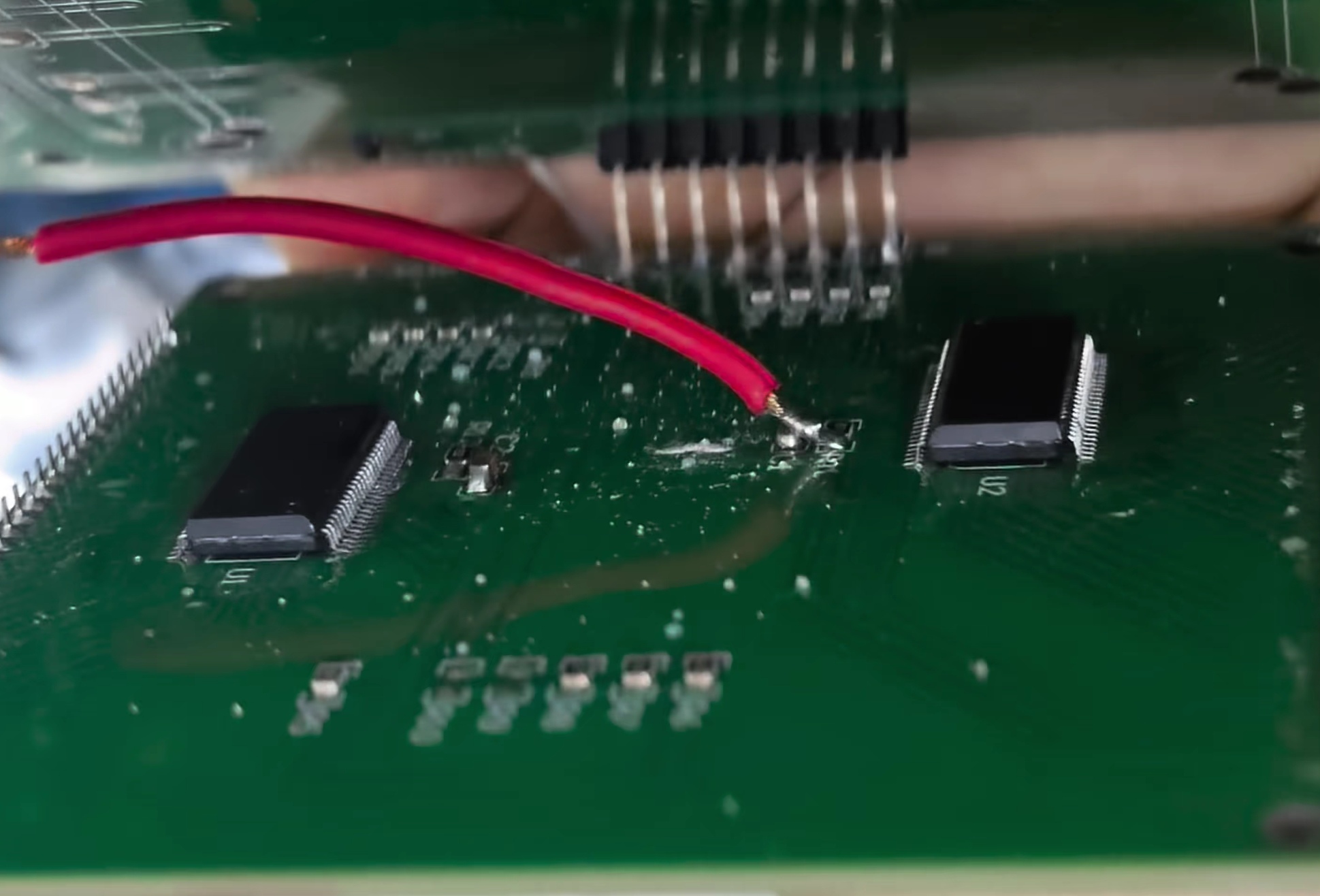

本方案采用**"共用总线+独立片选"**的设计思路，无需更改MCU主控方案，仅需合理分配引脚，即可实现两颗YL1621独立驱动、协同工作，最终驱动一整块一体式LCD大屏（内部双分区独立走线）。
核心逻辑：
-
LCD屏外观为完整一体屏，内部划分为两个独立显示区域，分别由两颗YL1621单独驱动；
-
两颗芯片共享SPI通信总线（WR、DATA引脚），减少MCU IO口占用；
-
通过独立CE片选引脚，实现对单颗芯片的单独寻址与控制，互不干扰。
三、硬件电路设计实操
- 引脚连接方案
-
共用引脚：两颗YL1621的WR（写时钟）、DATA（数据） 引脚并联，连接至MCU对应IO口；
-
独立引脚：两颗YL1621的CE（片选） 引脚，分别独立连接至MCU两个不同IO口；
-
电源与地：两颗芯片VCC、GND统一供电，保证电平一致。
- IO口资源占用
整套双芯片驱动方案，MCU仅需占用4个IO口：
-
WR、DATA：2个共用IO
-
CE1、CE2：2个独立片选IO
相比单独驱动两颗芯片，大幅节省IO资源，尤其适合IO资源紧张的MCU方案。
-
电路设计注意事项
-
电源端增加0.1μF去耦电容，靠近芯片VCC引脚，提升抗干扰能力；
-
WR、DATA总线信号尽量等长布线，避免信号延迟导致驱动异常；
-
CE片选线路单独走线，减少总线信号串扰；
-
严格按照LCD屏厂提供的真值表，对应连接两颗芯片的SEG/COM引脚。
四、软件驱动编程实现
软件编程核心是通过CE片选引脚区分两颗芯片，分时写入驱动数据，实现双区屏独立显示，代码逻辑与单颗YL1621驱动高度一致，开发难度极低。
-
驱动流程
-
初始化MCU对应IO口（WR、DATA、CE1、CE2），设置为输出模式；
-
拉低对应芯片CE引脚，选中该芯片；
-
按照YL1621通信协议，写入指令与显示数据；
-
拉高CE引脚，取消芯片选中，完成单颗芯片驱动；
-
重复以上步骤，驱动另一颗芯片，实现全屏显示。
-
代码编写要点
-
封装独立的芯片选中函数，通过参数区分CE1/CE2；
-
驱动时序严格遵循YL1621芯片手册要求，保证时序精度；
-
依据LCD屏真值表，编写对应段码映射表，分别映射到两颗芯片的驱动地址；
-
增加看门狗、低功耗模式配置，提升系统稳定性。
五、方案优势总结
-
成本最优：沿用成熟YL1621芯片，无需更换新型号，物料成本可控；
-
兼容性强：PIN脚完全兼容HT1621，老产品升级无需改板；
-
开发高效：软硬件逻辑与单芯片驱动一致，无需重新学习，调试周期短；
-
资源节省：总线共享设计，大幅减少MCU IO口占用；
-
稳定性高：双芯片独立驱动，互不干扰，抗干扰能力强，适配工业、家电场景；
-
扩展性好：可灵活适配不同尺寸、不同段码数的LCD屏，方案通用性极强。
六、适用场景
-
智能电表、燃气表、水表等计量仪表；
-
消毒柜、空调、热水器等家电控制面板；
-
工控设备、手持仪器显示面板；
-
电动车仪表、智能家居控制面板。
结语
单颗YL1621驱动脚位不足是LCD段码屏开发中的常见问题，双芯片联动驱动方案是最具工程价值的解决方案，兼具低成本、易开发、高稳定的特点，非常适合量产项目落地。
