【黑金云课堂】FPGA技术教程Linux开发:GPIO 编程/寄存器读写/以太网RJ45

Linux应用第10-12节 GPIO 编程/寄存器读写/以太网RJ45 ,选自ALINX 黑金云课堂 FPGA 免费直播课。该课程由 ALINX 资深工程师团队倾力打造,从 0 到 1 系统化教学,帮助每位工程师跨过 FPGA 开发门槛。


GPIO 概念与分类

概念

GPIO ------ General Purpose Input/Output 通用输入输出

  • 区别于串口、SPI、IIC这些专用引脚,没有内置传输协议

  • 数字信号只有高电平(1)、低电平(0)两种状态

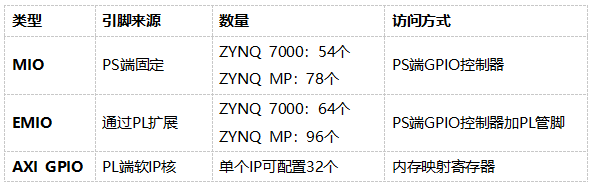

ZYNQ 平台上 GPIO 的种类

命令行控制 GPIO

  • sysfs 方式:通过 /sys/class/gpio/ 的 export/direction/value 节点操作,已标记为 deprecated
  • libgpiod 方式:使用 gpiodetect、gpioset、gpioget、gpioinfo 等命令,是推荐的新一代接口

C 语言控制 GPIO

  • libgpiod C API:通过 gpiod_chip、gpiod_line 等结构体编程(gpio_libgpiod_demo.c,编译需链接 -lgpiod)

寄存器读写

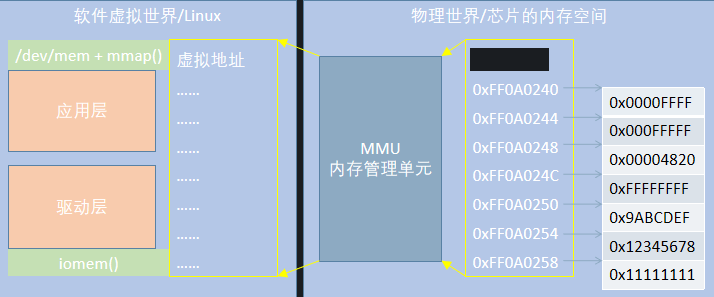

寄存器访问原理

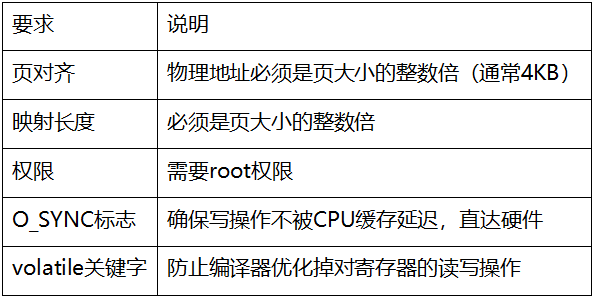

  • Linux 虚拟内存机制阻止用户程序直接访问物理地址。通过 /dev/mem 设备文件和 mmap() 将物理地址映射到用户空间虚拟地址
  • 物理地址必须页对齐(4KB)
  • 需要 root 权限
  • O_SYNC 标志确保写操作直达硬件而不经过缓存

💡原理具体讲解可前往 ALINX 视频号进行直播回看。

❓为什么要在应用层访问寄存器

------ 更加方便

❓操作 /dev/mem 读写寄存器的代价?

  • 没有保护机制,写入错误的地址可能导致系统立即崩溃,多个进程同时访问同一寄存器可能导致资源冲突混乱
  • 速度慢效率低
  • 可移植性很差
  • 写入错误的值可能导致外设异常甚至硬件损坏

仅在调试阶段使用 操作时务必确认地址和值的正确性!!!

devmem 命令行工具

  • 作用

快速读写物理寄存器,适合硬件调试

  • 语法

devmem ADDRESS [WIDTH [VALUE]]

ADDRESS---物理地址;

WIDTH---访问宽度:8/16/32/64/128 位,默认32位;

VALUE---要写入的值,省略则执行读取

复制代码
devmem 0xFF0A0248 # 读取寄存器32位
devmem 0xFF0A0248 8  # 读取8位寄存器
devmem 0xFF0A0248 32 0x00004820 # 向寄存器写入32位值

C 语言 mmap 映射

  • 核心流程:open(/dev/mem) → 计算页对齐地址 → mmap 映射 → volatile 指针读写 → munmap 释放
  • 关键要点:volatile 防止编译器优化、O_SYNC 保证直写硬件、完善的错误处理

以太网 RJ45

网络配置

  • 常用命令:ifconfig/ip addr 配置 IP、route/ip route 配置网关、ethtool 查看链路状态、ping 测试连通性
  • 可选:MDIO 配置 PHY 寄存器(速率、双工模式等)

iperf3 测速

  • 测试 TCP/UDP 网络吞吐量
  • TCP 测试反映最大可靠带宽;UDP 测试额外观察丢包率和抖动
  • 服务端:iperf3 -s
  • 客户端:iperf3 -c <IP> -t 30

Socket 编程

  • TCP 服务端:socket → bind → listen → accept → recv/send → close
  • TCP 客户端:socket → connect → send/recv → close
  • UDP:使用 sendto/recvfrom,无需连接
  • 关键 API:sockaddr_in、htons、inet_pton、inet_ntop

更多细节欢迎关注我们黑金云课堂全年免费直播课, 黑金云课堂五月直播日历 我们将在每周二、三、四,同步推进 Verilog开发、Vitis开发、Linux开发三大系列,带你从零开始,稳扎稳打掌握 FPGA 开发全流程!

系列 内容定位
Verilog开发 硬件描述语言基础、逻辑设计、仿真调试
Vitis开发 Zynq软硬件协同、外设驱动、网络协议栈
Linux开发 嵌入式Linux系统移植、驱动编写、应用开发
