FPGA做神经网络/AI的数学入门，结合两本数学书(线代基础+深度学习数学基础)的一些思考笔记。始终觉得，基础不牢，地动山摇。所以入门这个领域，不仅需要有扎实的FPGA开发基础，也要有扎实的数学基本功。
矩阵与高斯消元法
向量的线性组合
a）向量的本质是有序的数的集合。向量不是箭头，箭头只是它在多维空间的几何表示。向量的本质是一个有序的、可以进行加法和数乘运算的数的集合。例如，一个神经元接收1024个输入信号，每个信号乘以一个权重，然后加起来，再通过激活函数。又例如，一个RGB像素是一个3维向量；一个IMU测量值是一个6维向量；神经网络的一层权重是一个n x m维的矩阵，本质上是m个n维向量的集合。
b）线性代数的全部运算都建立在两个最基本的操作之上：向量加法和数乘。

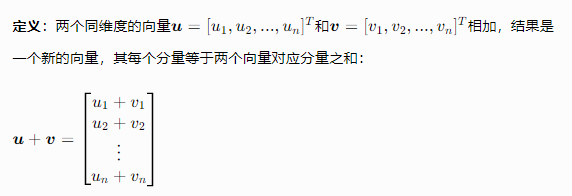

1）加法：平行四边形法则
2）数乘：向量的缩放

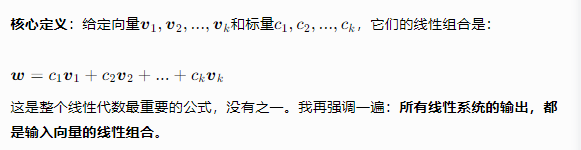

3）线性组合
c）在FPGA上，线性组合的硬件实现就是乘加单元MAC。一个MAC单元做的就是a x b + c这个操作。一个n维向量的线性组合，需要n个乘法器和n - 1个加法器。现代FPGA内部集成了大量的DSP块，每个DSP块就是一个高性能的MAC单元。例如，Xilinx XC7VX690T有3600个DSP块，理论上可以同时进行3600个乘加操作，这就是FPGA做AI加速的核心优势。
线性方程组的几何意义
a）本节核心是从几何角度解释线性方程组的解，通过行视角和列视角两种方法，把抽象的代数方程组转化为直观的几何图形（直线、平面、超平面），从2维、3维推广到n维，同时引入列向量的线性组合，最后分析方程组无解/无穷多解的奇异情形，为后续矩阵、高斯消元法奠定几何基础。

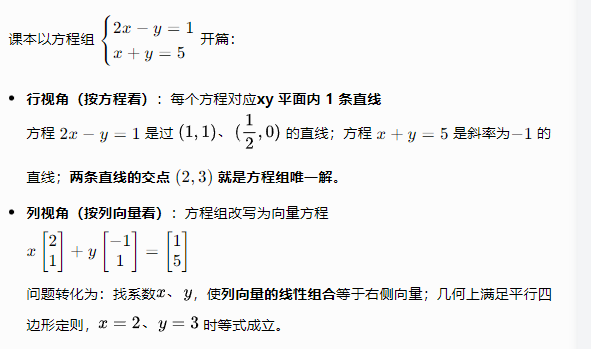

b）2元线性方程组：行视角+列视角
n维推广：n元方程组中，每个方程对应n维空间的n-1维超平面，所有超平面的交点就是解。

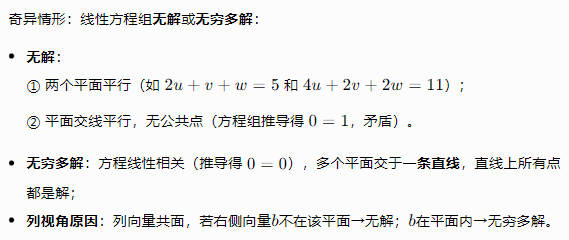

c）奇异情形
d）
1）y1 , y2 , y3满足什么条件可以使得三点 (0, y1) , (1, y2) , (2, y3) 共线？答：y3-y2=y2-y1

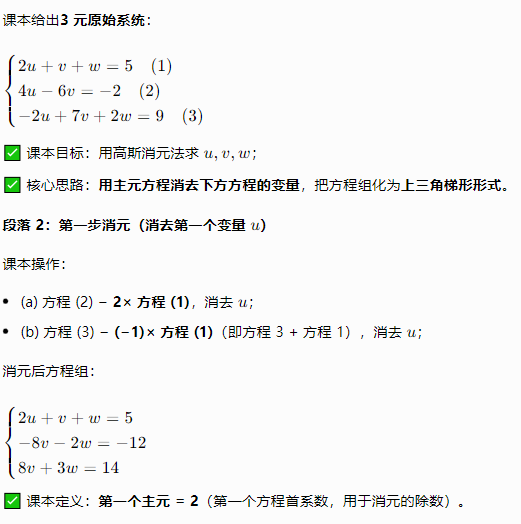

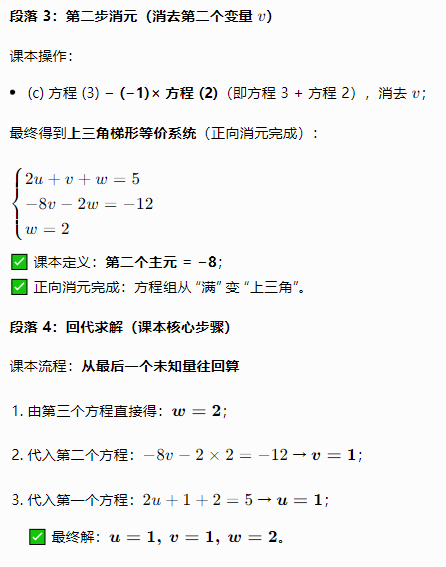

高斯消元法的一个例子
a）解决核心问题：如何系统求解多元线性方程组，同时讲清消元失效的情况（主元为0）、非奇异/奇异系统的区别，以及消元的运算成本。是后续矩阵表示、行变换、主元法则的实操基础。

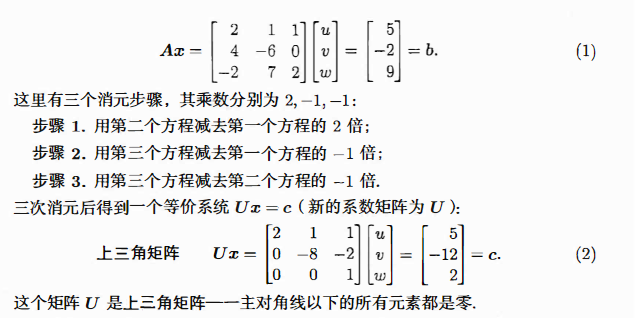

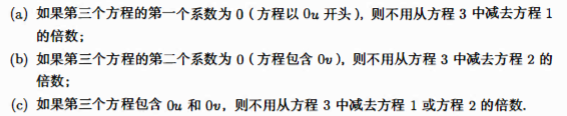

b）

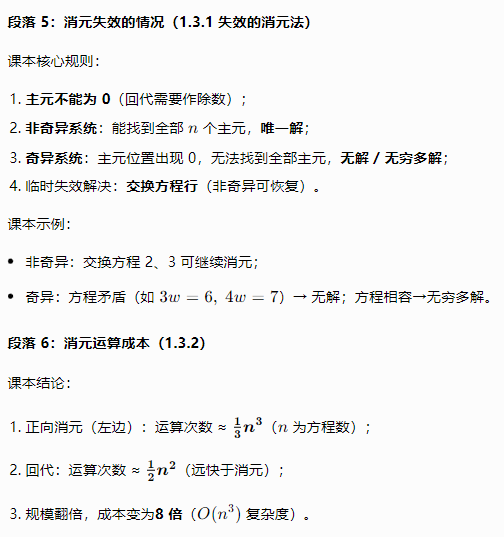

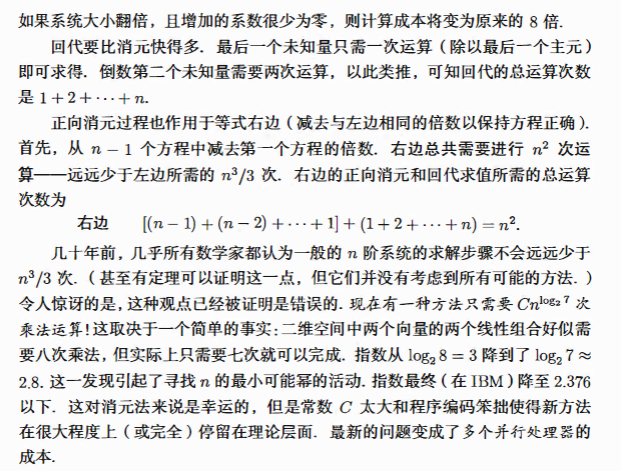

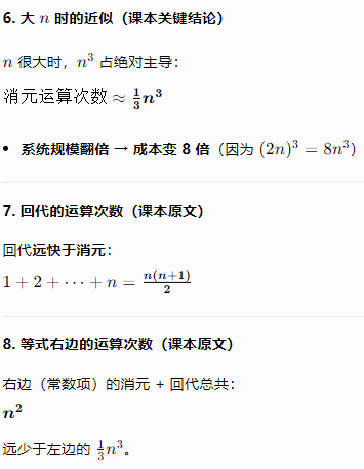

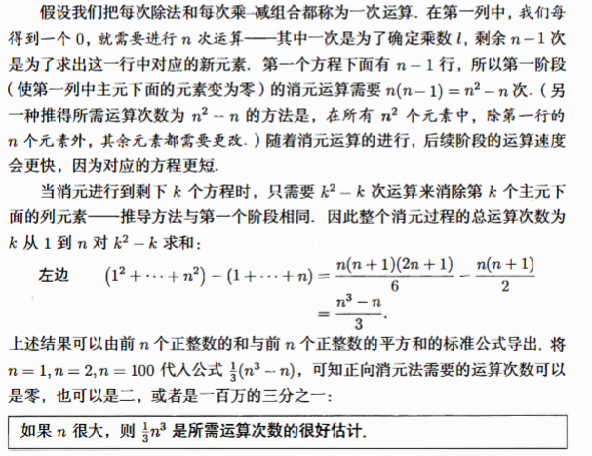

c）消元运算成本
d）要点
1）高斯消元=正向消元（化上三角）+ 反向回代（求未知量）；
2）非奇异系统有n个非零主元→唯一解；奇异系统主元为0→无解/无穷解；
3）消元成本是O(n^3)，是线性方程组求解的基础算法。
e）补充

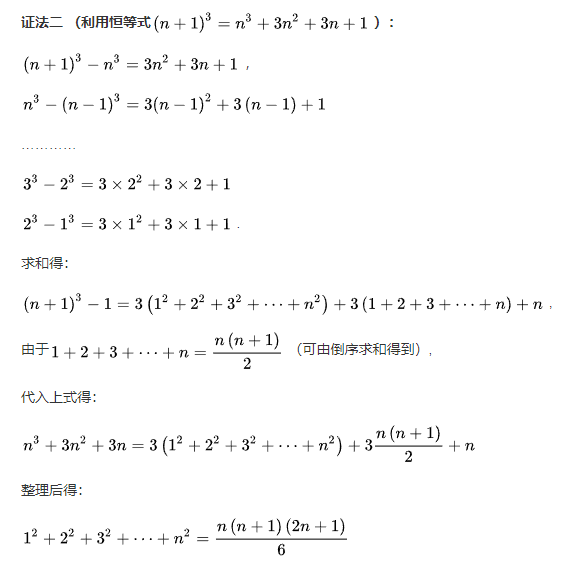

1）前n个正整数平方和公式推导
2） 线性方程组不可能恰好有两个解，请解释为什么? 答：因为两个解的平均值也是解。
3）
矩阵定义与矩阵乘法
a）背景问题：面对3×3 小规模方程组，我们可以手动写方程、跟踪消元步骤，但对于大型线性系统，逐行记录消元过程完全不现实。因此本节目标是：
1）引入矩阵符号，把线性方程组精简为Ax=b；
2）定义矩阵乘法，用矩阵运算直接表示高斯消元的行变换；
3）建立统一的矩阵运算规则，让线性系统的表示与求解更简洁。
b）

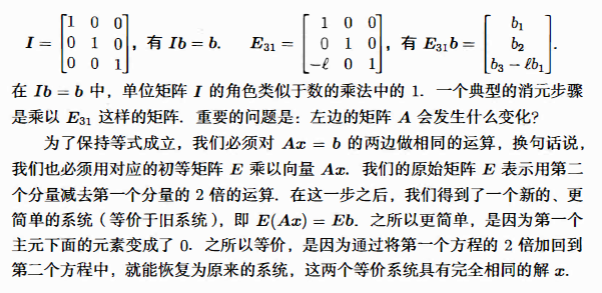

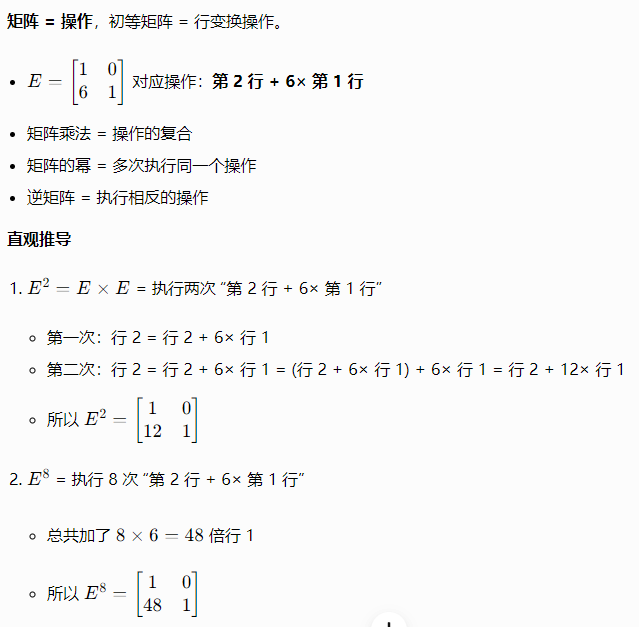

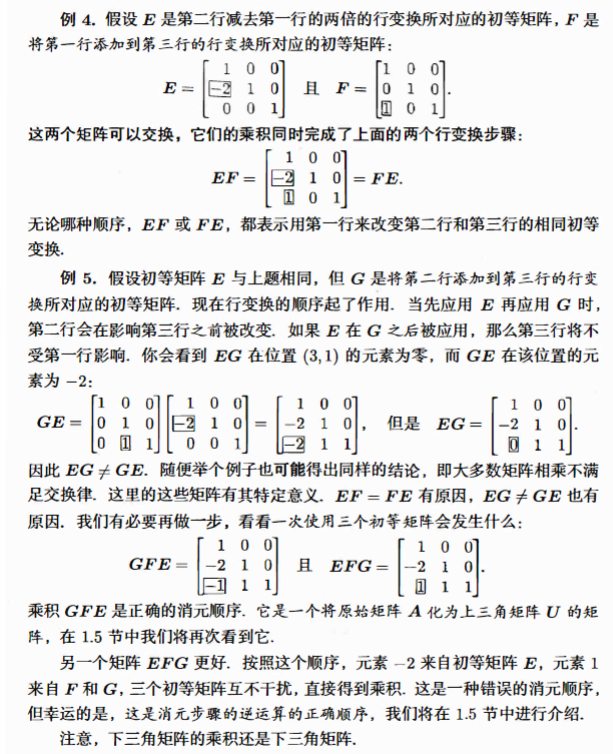

c）高斯消元的行变换→对应左乘初等矩阵
1）
2）
3）
d）矩阵乘法
1）乘法条件：A的列数等于B的行数

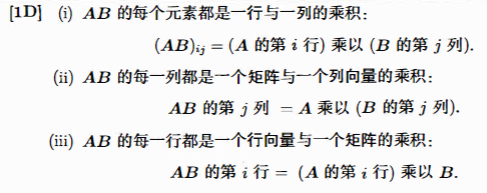

2）三种计算视角

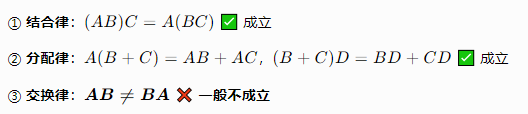

3）乘法性质
4）
e）要点
1）线性方程组 ↔ 矩阵形式Ax=b；

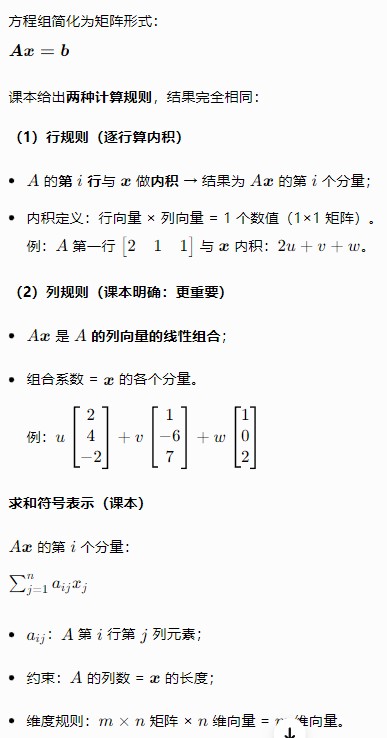

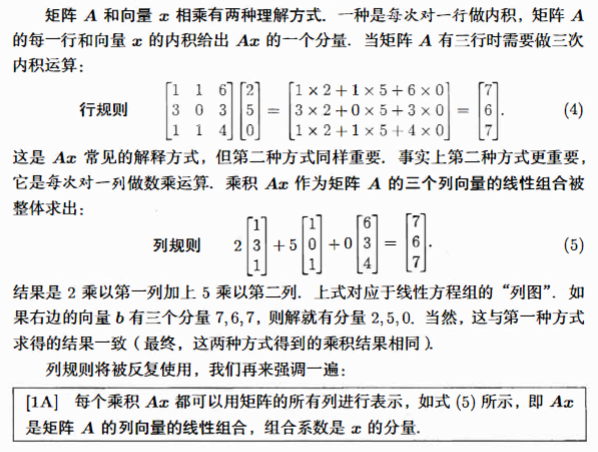

2）Ax=b两种理解：行内积/列线性组合（列规则更重要）；
3）高斯消元=左乘初等矩阵，方程组等价、解不变；
4）矩阵乘法：结合律、分配律成立，交换律不成立；
5）乘法约束：前矩阵列数 = 后矩阵行数。
f）补充
1）
2）
3）如果B的第一列和第三列相同，那么AB的第一列和第三列也相同。如果A的第一行和第三行相同，那么AB的第一行和第三行也相同。
4）
三角因子和行变换
a）背景：之前我们掌握了手工高斯消元法，即对线性方程组Ax=b做行变换，把系数矩阵A化为上三角矩阵U，再用回代法求解。但我们必须解决3个矩阵层面的问题：
1）手工消元的每一步，如何用矩阵乘法严格表示？
2）消元是A→U的单向过程，如何逆向还原U→A？
3）消元的所有操作，能否浓缩为一个统一的矩阵分解公式？
本节最终给出高斯消元的矩阵本质：无行交换时，矩阵可分解为A=LU，这是线性代数数值计算的基石。
b）先复习手工高斯消元法
回代法可解Ux=c，本节只研究A与U的矩阵关系。

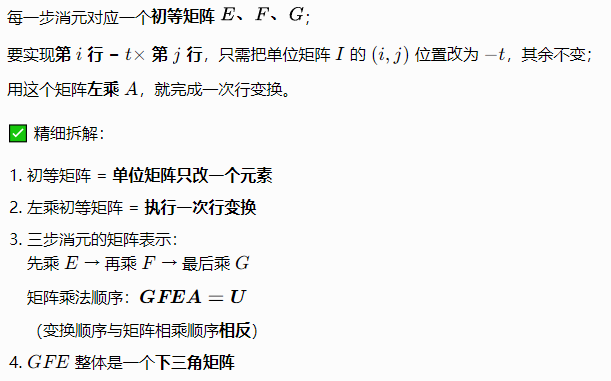

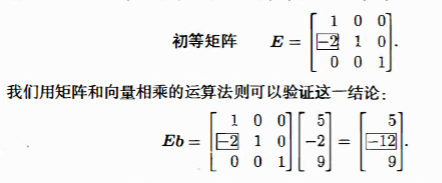

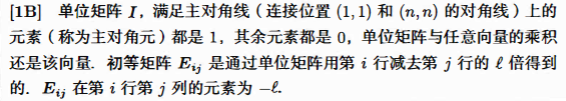

c）初等矩阵（消元矩阵）

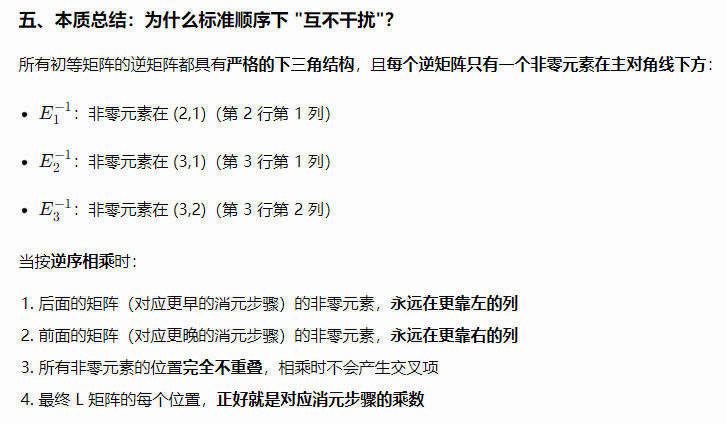

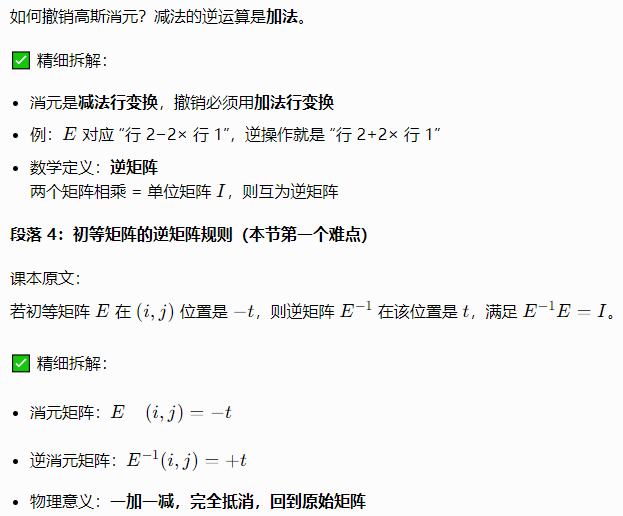

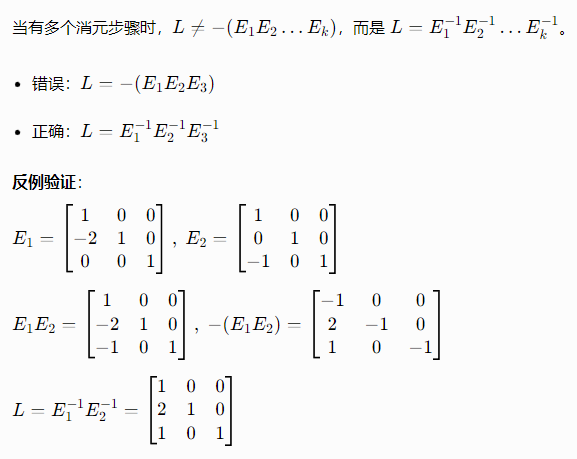

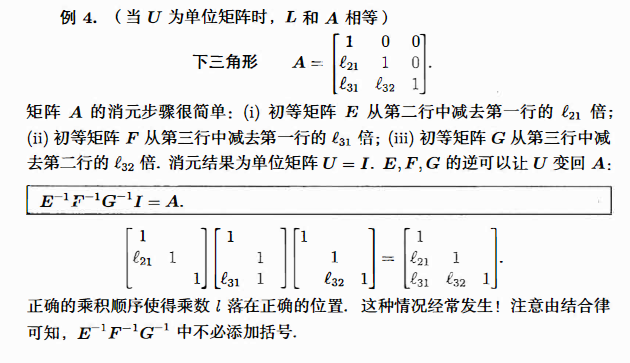

d）如何从U回到A？

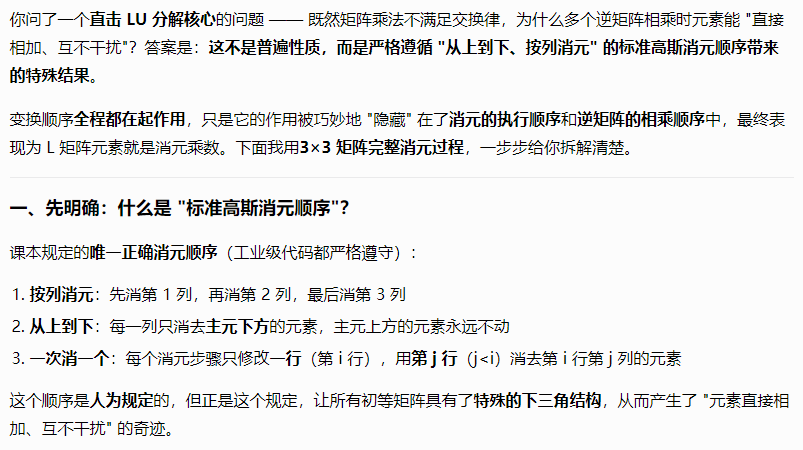

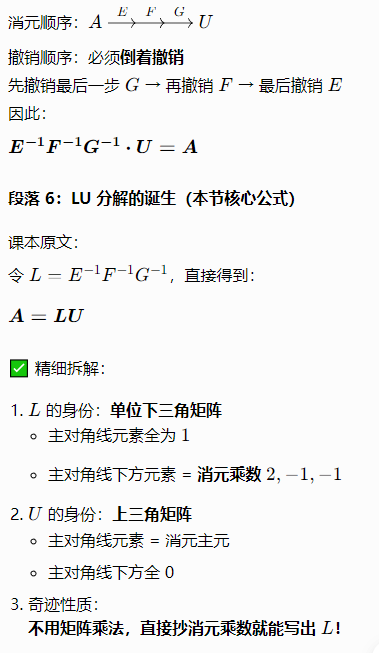

e）无行交换的三角分解
f）上述要点总结
1）
2）高斯消元的矩阵表示：GFEA=U。
3）初等矩阵的逆：减法变加法。
4）逆矩阵顺序：与消元顺序完全相反。
5）无行交换：A=LU。L是单位下三角，直接抄消元乘数；U是上三角，存储消元主元。
g）A=LU：n x n的情形
1）
2）无行交换的n×n非奇异矩阵，必可分解为A=LU。
h）上面已经说明了，无行交换的n×n非奇异矩阵可分解为A=LU。但分解本身不是目的，用分解结果求解线性方程组Ax=b才是需求。直接对A做高斯消元存在两大缺陷：每次更换右侧向量都要重新做全套消元，计算量极大；大规模矩阵（n≥1000）直接消元误差大、效率低。因此接下来，我们给出A=LU求解Ax=b的标准流程；拆分出两个三角方程组实现快速求解；对比计算量来证明LU分解的优势；引入LDU对称分解来完善分解形式；给出LU/LDU分解的唯一性定理。

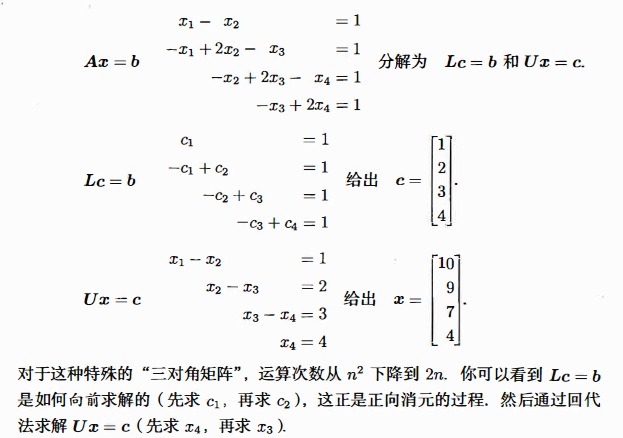

1）用A=LU求解Ax=b拆分为两步：先解Lc=b（正向消元），再解Ux=c（回代）。代入得LUx=b，即Ax=b，两个三角系统可快速求解。
2）

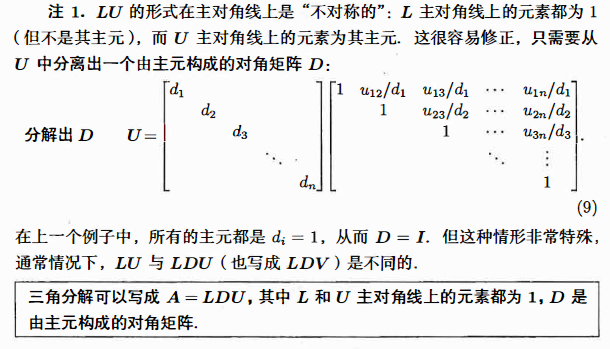

3）LU分解的不对称性与LDU分解

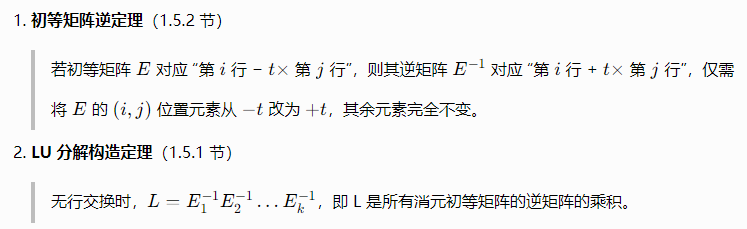

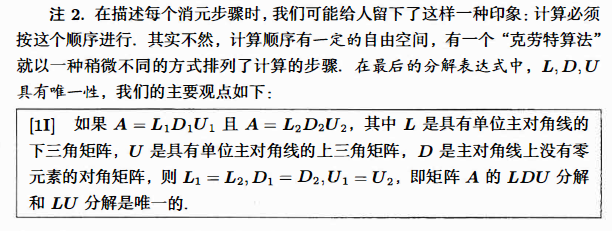

4）分解顺序与唯一性定理

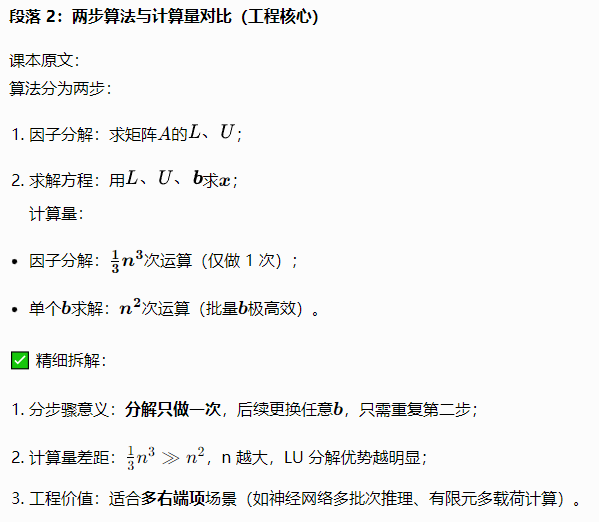

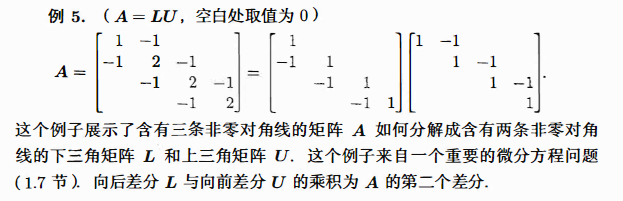

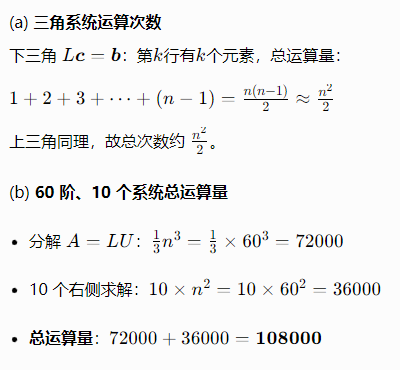

5）要点：Ax=b等价于解两个三角系统Lc=b和Ux=c。算法优势是一次分解，终身求解，批量b计算量极低。A=LDU实现三角矩阵对称化，其中L是单位下三角矩阵，D是主元对角矩阵，U是单位上三角矩阵。此外，三对角矩阵运算量降至线性级2n。最后，LU/LDU分解唯一。
i）上面我们建立在无主元为0的前提下进行A=LU分解，但实际消元中很有可能遇到主元位置为0的情况。接下来我们给出解决方法：行交换。用置换矩阵P将行交换矩阵化，并且给出置换矩阵的定义、性质、数量。最后，区分可通过行交换继续消元和不能继续消元（寄异矩阵）的情况。
1）

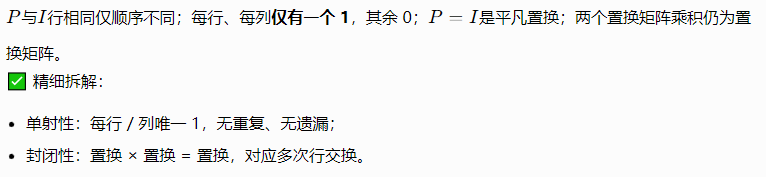

2）置换矩阵的基本性质

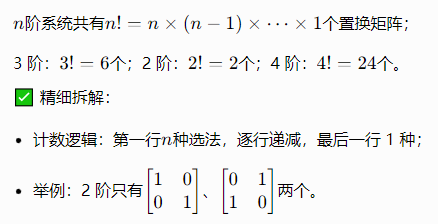

3）置换矩阵的数量

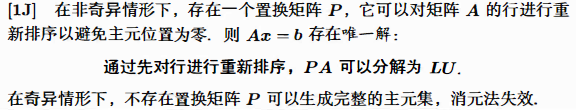

4）置换矩阵的核心公式

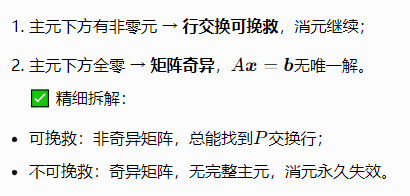

5）主元为0的两种结局
j）
k）补充
1）什么时候上三角矩阵是非奇异的（即有完整的主元集）？上三角矩阵的主对角线所有元素都不为0时，矩阵非奇异，拥有完整主元集。主元是上三角矩阵主对角线元素，必须全非零才能完成消元、有唯一解。
2）
3）
4）

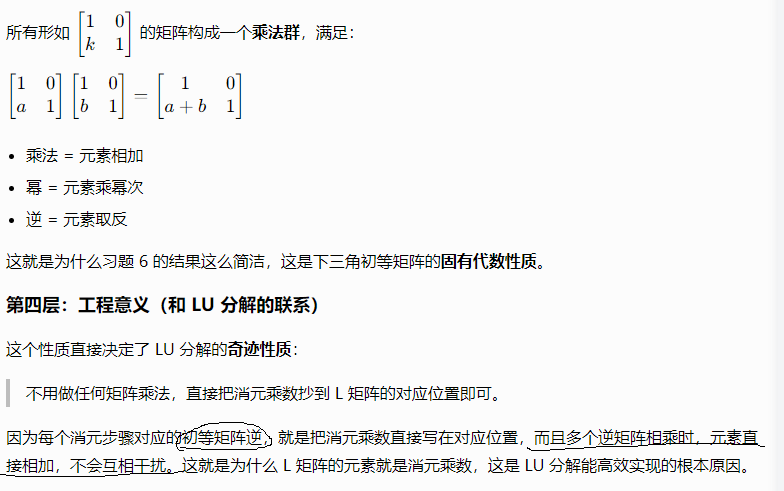

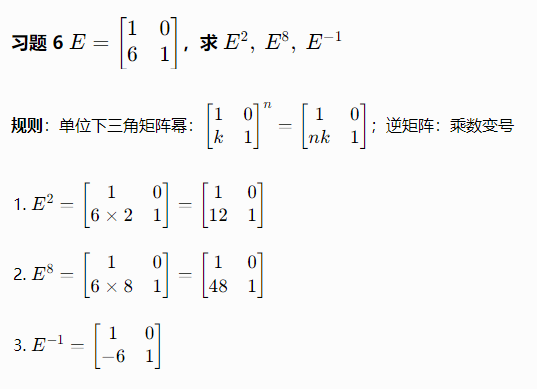

5）初等矩阵性质
6）无行交换时，n阶矩阵的前k个主元，完全等于其左上角k × k主子矩阵的k个主元。消元过程中，前k阶子矩阵的消元独立、不受后续行列影响。
矩阵的逆和转置

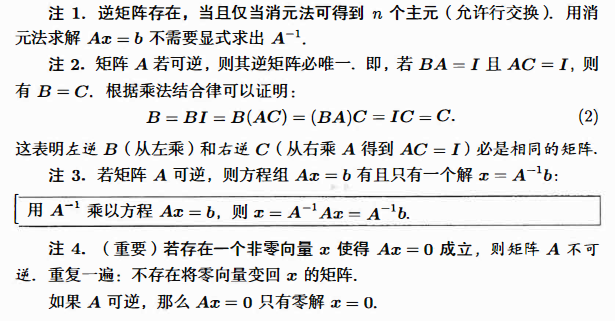

a）矩阵的逆和转置的问题背景：上文通过PA=LU完成了高斯消元的矩阵化，实现了Ax=b的高效数值求解。但线性代数需要统一的代数理论，而矩阵的逆是描述线性变换可逆性的核心概念。
b）
c）高斯-若尔当法
1）刚刚讨论了逆矩阵的定义、唯一性、运算律，但有一个关键问题，给定方阵A，如何具体算出其逆矩阵。此前的高斯消元（LU分解）是解单个方程组Ax=b，而逆矩阵满足：

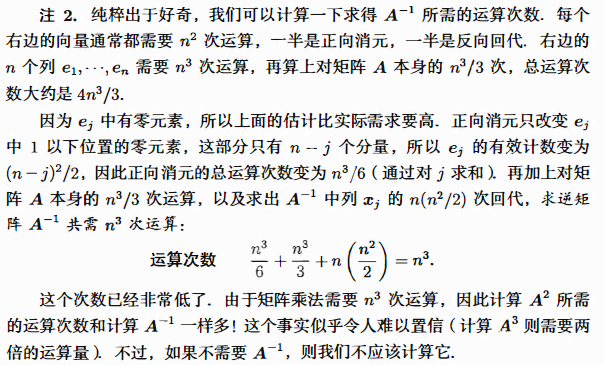

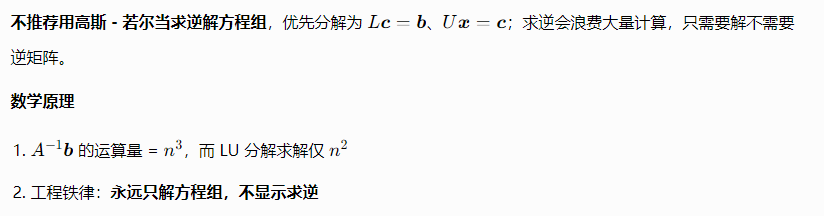

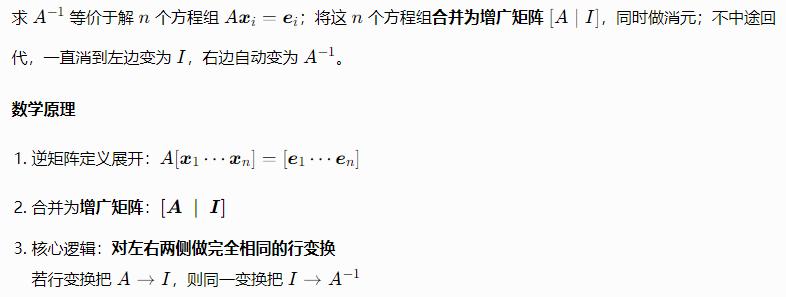

即求逆等价于同时解n个方程组，右侧分别是单位矩阵的列e1,e2...。本节核心是给出直接求逆的标准算法：高斯-若尔当法。用增广矩阵A \| I统一处理n个方程组。对比高斯-若尔当与LU分解的工程优劣。计算求逆的运算量，明确何时该求逆、何时不该求逆。

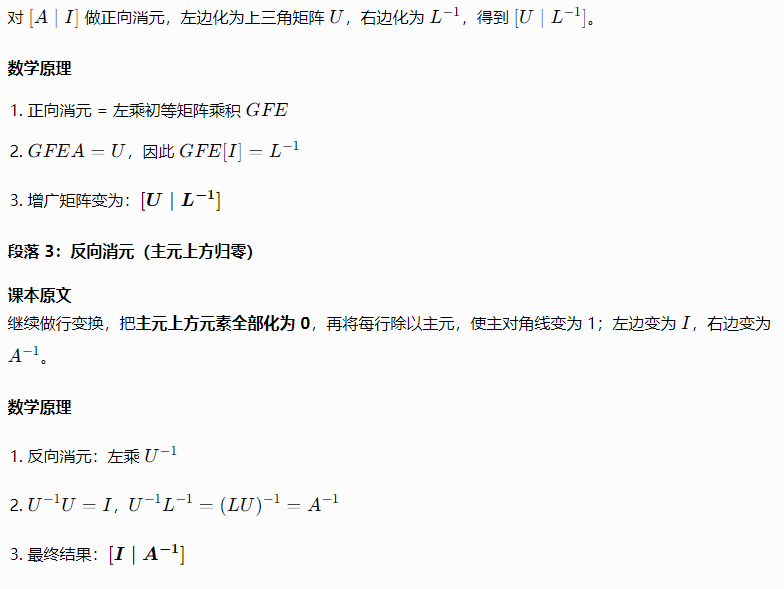

2）高斯-若尔当法的核心思想
3）消元过程
4）

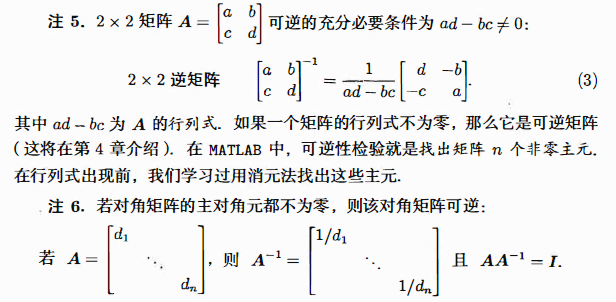

d）可逆=非奇异
1）

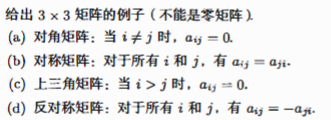

特殊矩阵及其运用
神经网络的思想
神经网络和深度学习
a）面对手写数字、图像、语音这类模式识别任务时，无法穷举所有形态（如各种写法的数字0、带噪声的图像），用数学式表达识别规则完全不现实。为解决这一缺陷，诞生了可以直接从数据中自主学习的技术：神经网络，并在此基础上发展出深度学习。
b）
神经网络的数学定义：将生物神经元数学抽象，再人工组网，就是神经网络。其数学本质是加权和+阈值判决的节点组成的计算网络。
c）
神经元工作的数学原理
a）背景：把神经元接收信号、合并加工、阈值判决、点火输出的全过程，严格转化为数学符号、数学公式、数学函数，为搭建神经网络提供最基础的数学模型。

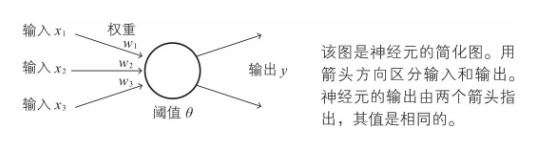

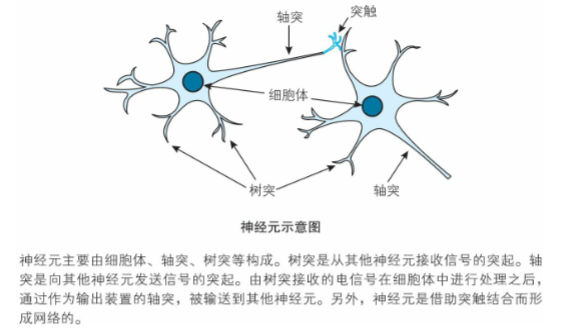

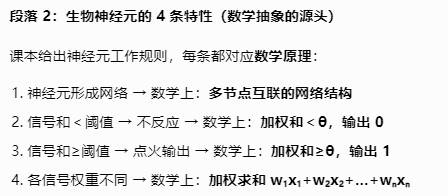

b）神经元由三部分构成，对应数学的输入/输出关系：树突接收其他神经元信号→数学输入端口；细胞体合并加工信号→数学计算单元；轴突传递输出信号→数学输出端口。

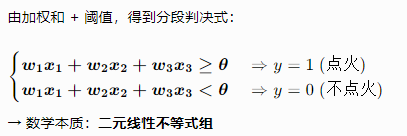

c）神经元对输入信号的加工规则：输入信号总和＜固有阈值→忽略信号，不反应；输入信号总和≥固有阈值→点火，输出信号。其数学本质是分段不等式判决。
d）点火输出的信号大小固定，仅用0、1表示。其数学本质是二值离散输出。
e）
f）要点
1）生物神经元被抽象为线性加权和+阈值判决+单位阶跃函数；
2）输入/输出均为二值0/1，判决规则是线性不等式；
3）最终用单位阶跃函数将神经元工作统一为一个数学公式；
g）补充
1）加权和在FPGA用DSP块的MAC乘加单元硬件实现；
2）阈值判决在FPGA用数字比较器组合逻辑实现；
3）单位阶跃函数0/1输出在FPGA用二选一MUX实现，二值信号硬件开销极小。

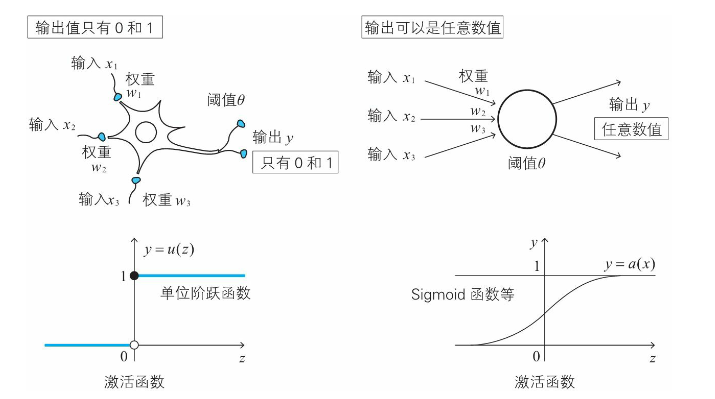

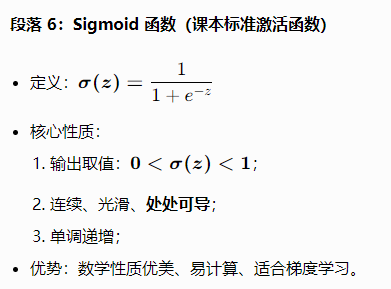

激活函数：将神经元的工作一般化
a）背景：上节已经将生物神经元抽象为单位阶跃函数+加权和+阈值的数学模型，但存在两个关键局限：生物神经元输出仅限0/1，限制了模型表达能力；单位阶跃函数不连续、不可导，无法用于神经网络的学习训练。

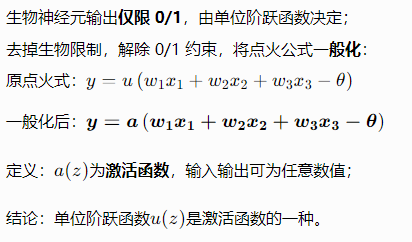

b）
神经单元输出不再是点火与否，而解释为兴奋度、反应度、活性度。输出范围不再受限，模型表达能力大幅提升。
c）

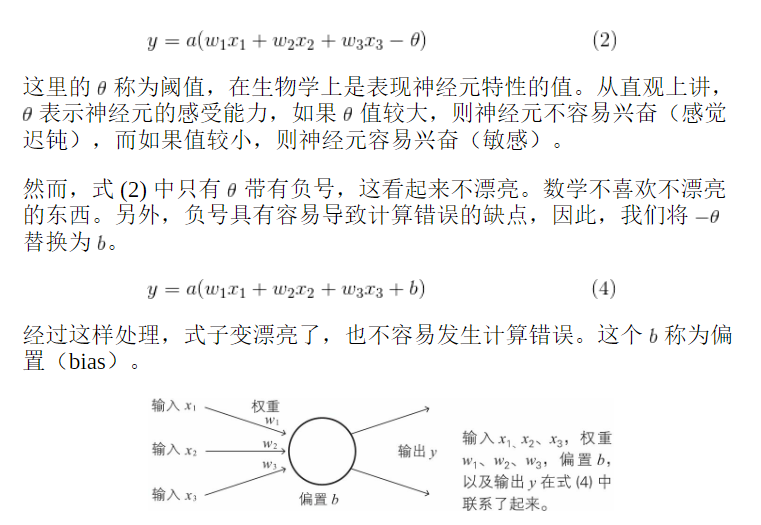

d）引入偏置
什么是神经网络
a）背景：单个神经单元只能完成简单判决，无法实现复杂智能任务。因此本节核心是将单个神经单元连接成网络，定义神经网络的结构、分层、职责，并用手写数字识别案例落地，完成从单个单元到计算网络的关键跨越。
b）

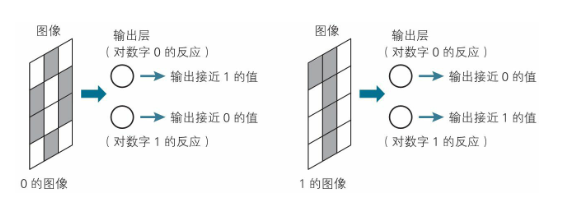

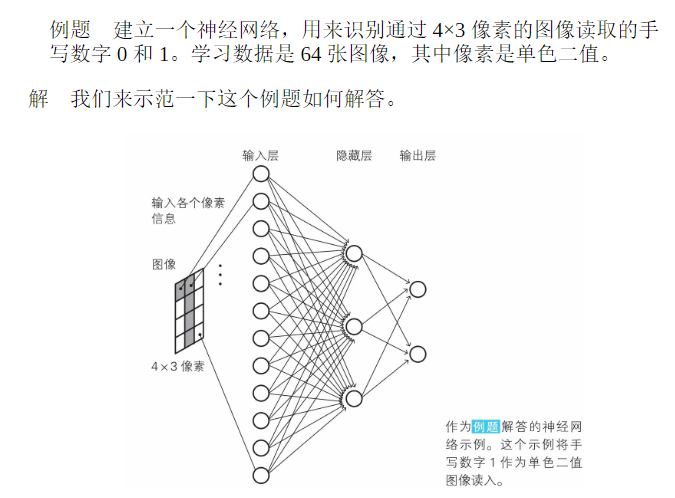

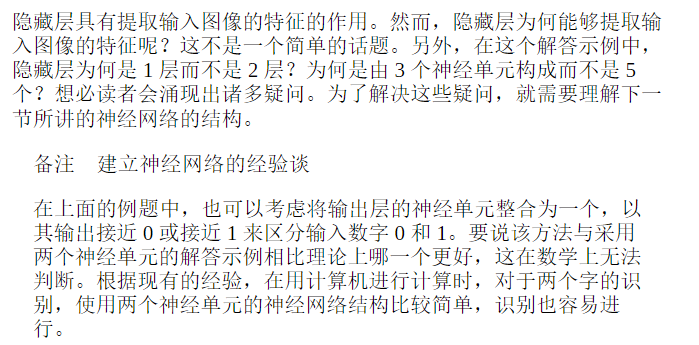

c）典型例题

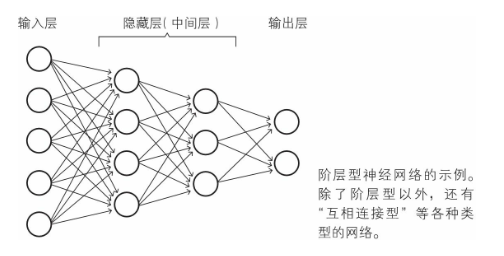

这个简单的神经网络的特征是，前一层的神经单元与下一层的所有神经单元都有箭头连接，这样的层构造称为全连接层（fully connected layer）。

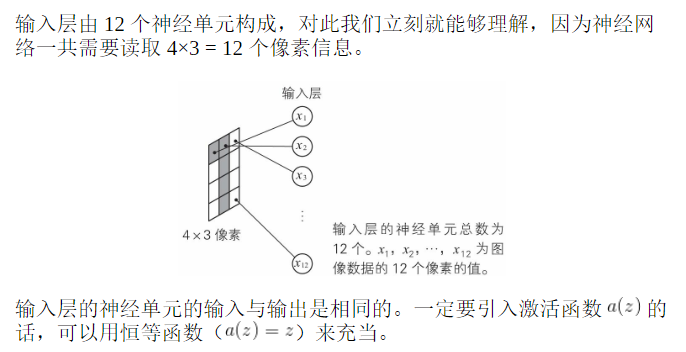

1）输入层

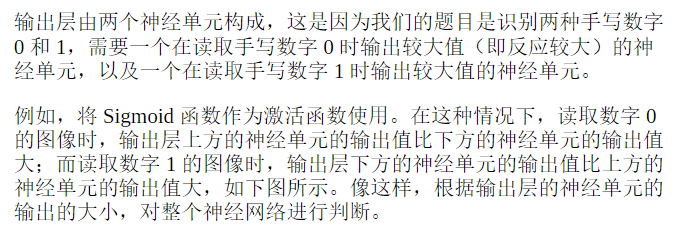

2）输出层
3）隐含层

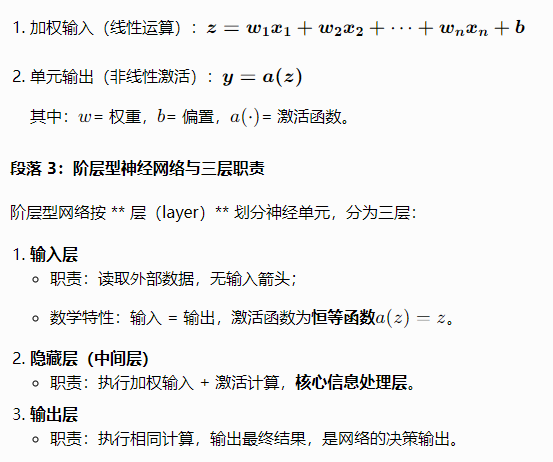

d）要点
1）神经网络=神经单元按层级连接而成的计算网络；
2）标准三层结构：输入层（读数据）、隐藏层（提特征）、输出层（做决策）；
3）基础连接方式：全连接层（层间全部互联）；
4）深度学习=多层叠加的神经网络。
e）补充
1）FPGA DSP阵列并行实现所有全连接层神经元的乘加运算；FPGA的IO端口实现输入层读取图像像素数据；输出层Sigmoid激活用LUT查找表实现，输出大小比较用数字比较器硬件完成。本节网络结构是FPGA部署最小CNN/全连接网络的标准原型。

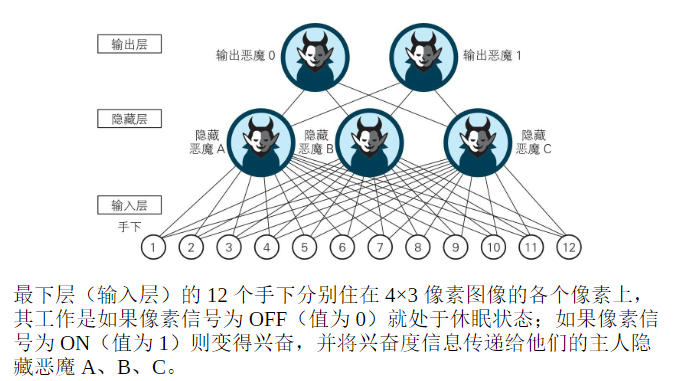

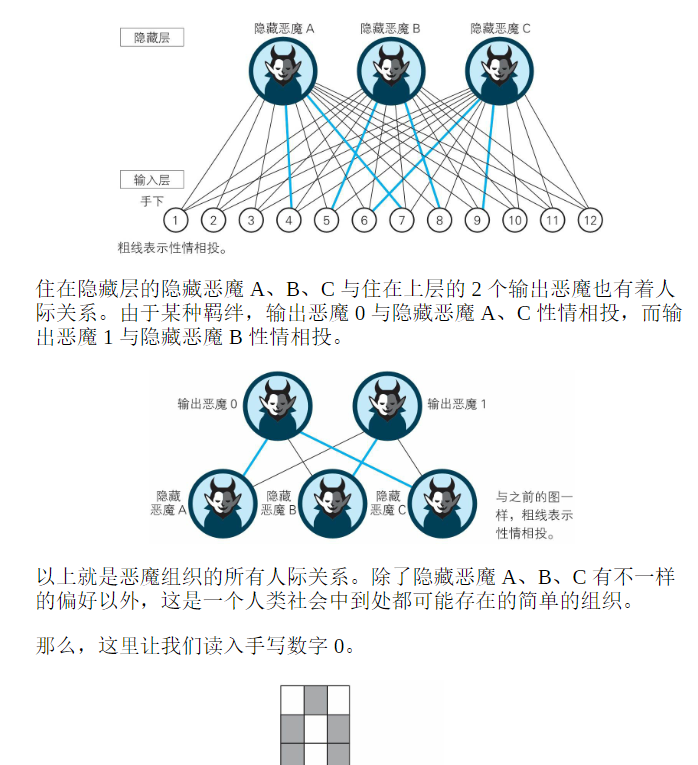

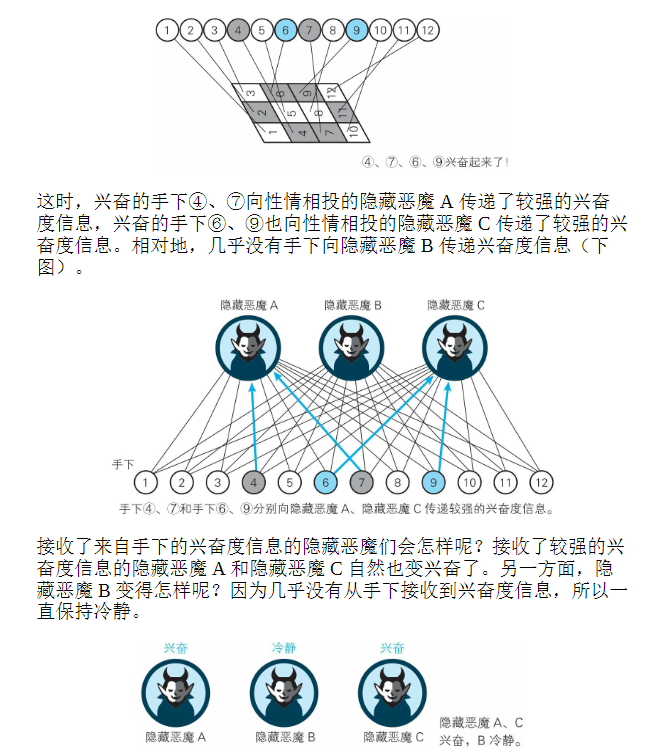

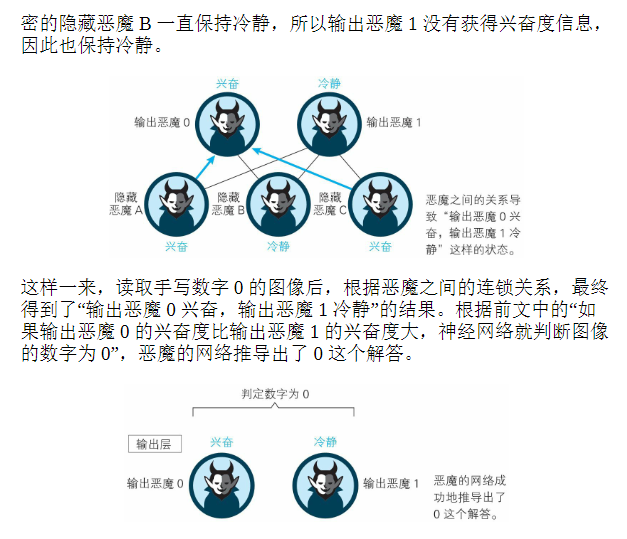

用恶魔来讲解神经网络的结构
a）背景：上节已经给出神经网络的三层结构（输入层、隐藏层、输出层），但隐藏层的核心作用------特征提取，没有详细讲解。本节核心任务是用恶魔比喻直观拆解神经网络的信号传递、特征匹配、决策逻辑，讲清隐藏层如何提取特征、网络如何靠整体连接完成模式识别。
b）隐藏层是神经网络的核心，负责特征提取，是网络能工作的支撑。神经单元不是随机连接，需要设计者提前预估规则，预估对隐藏层最重要，无合理规则无法实现有效识别。

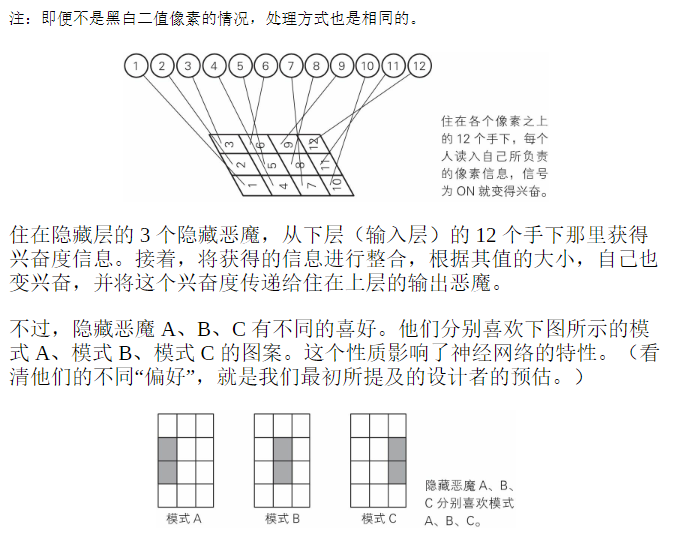

c）

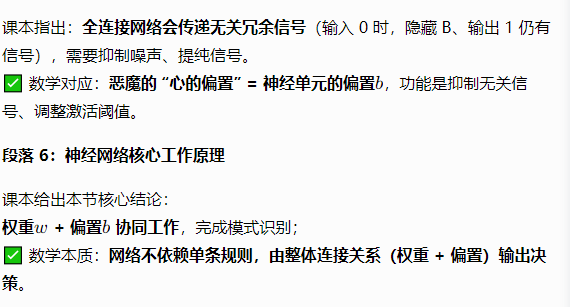

d）恶魔心中的偏置，用于忽略噪声信号，其数学本质是神经单元的偏置b，是固有参数，用于调整激活阈值、抑制噪声。神经网络靠权重w+偏置b完成模式识别。
e）要点
1）隐藏层是神经网络核心，负责特征提取，是模式识别的关键；
2）用恶魔比喻映射网络：偏好 = 权重w，心的偏置 = 偏置b；
3）神经网络识别不靠单条规则，靠层间连接权重 + 偏置整体判断；
4）输入信号→隐藏层提取特征→输出层比较判决，完成模式识别。
f）补充
1）隐藏层特征提取：FPGA用并行DSP阵列实现多神经元同步特征匹配；
2）权重w（恶魔交情）：存储在FPGA片上RAM/ROM，可快速读取；
3）偏置b（心的偏置）：作为MAC乘加单元初始值，硬件无额外开销；
4）二值分类判决：FPGA用数字比较器直接完成输出大小比较，零延迟；
5）分层信号传递：FPGA用流水线架构实现，低延迟完成前向推理。

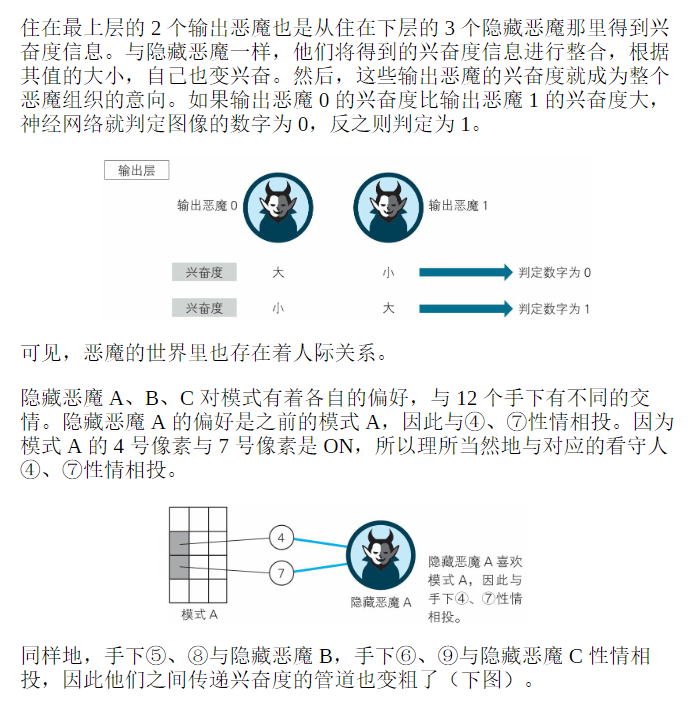

将恶魔的工作翻译为神经网络的语言
a）背景：上用恶魔组织的比喻，直观讲解了神经网络的信号传递、特征匹配、分类判决过程。但比喻无法直接用于数学建模、算法实现、硬件部署。

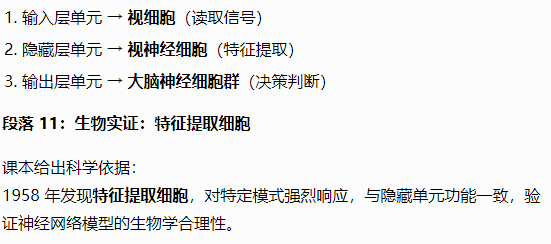

b）
c）
d）
e）要点

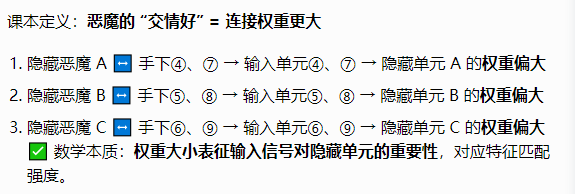

1）恶魔比喻1:1翻译为神经网络：恶魔 = 神经单元、交情 = 权重w、心的偏置 = 偏置b；

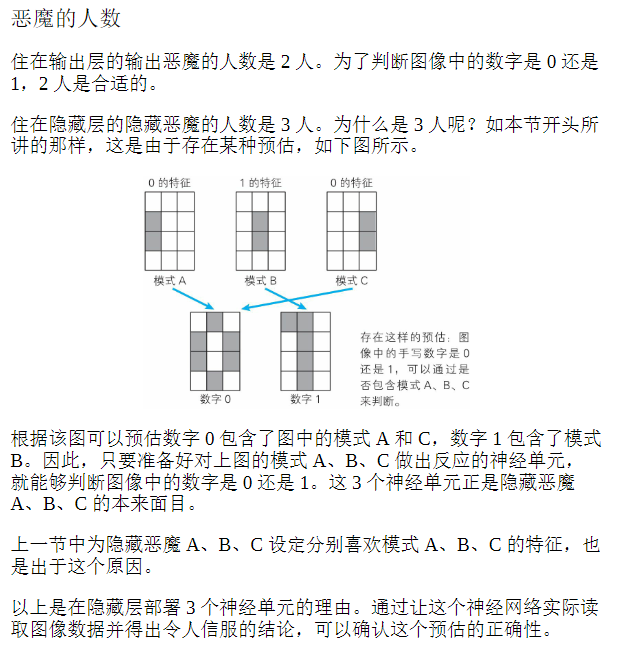

2）网络结构固定：输入12→隐藏3→输出2，单元数由特征、分类数决定；
3）识别核心：权重+偏置协同工作，全连接网络靠偏置抑制噪声；
4）模型需数学计算求参，且符合生物视觉机制。
网络自学习的神经网络
a）背景：在真实应用中，权重、偏置无法人工手动设定，必须由网络自主确定。
b）神经网络参数确定分为有监督学习、无监督学习。仅讲解有监督学习。

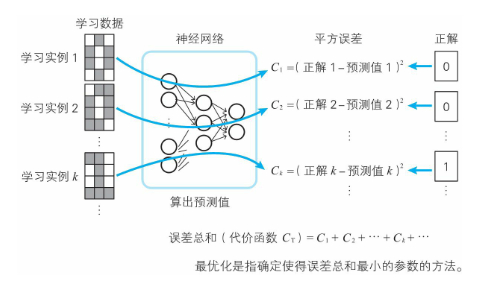

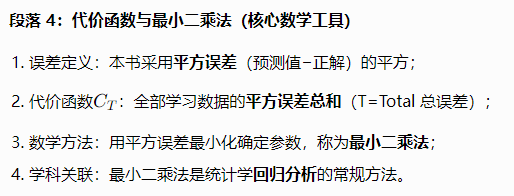

c）神经网络自学习的数学逻辑极其简单，计算网络预测值与正解的误差，目标是找到让误差总和最小的权重、偏置，即模型最优化。
d）
e）需要注意的是，神经网络的权重是允许出现负数的，但在用生物学进行类比时不会出现负数，也难以将负数作为神经传递物质的量。可以看
出，神经网络从生物那里得到启发，又飞跃到了与生物世界不同的另一个世界。
f）补充
1）代价函数平方误差：FPGA通过DSP乘法器快速实现平方运算，累加用加法器树完成；
2）最小二乘法：是FPGA实现神经网络参数拟合、离线训练的基础算法；
3）自学习迭代优化：FPGA可并行计算梯度、更新权重，加速训练过程；
4）学习好的权重/偏置：存储在FPGA片上RAM/ROM，推理阶段直接调用。
