深入理解Flink 算子链：原理机制与优化实践

一、引言

我们在Flink的日常开发中，经常会发现代码里写了七八个算子（如 map、filter、flatMap），但在 Flink Web UI 上看到的 Task 却只有两三个。这种"合并"现象的幕后推手，就是 Flink 的核心优化机制------算子链（Operator Chain），理解它能帮助我们写出更高效的 Flink 作业。

二、什么是算子链（Operator Chain）？

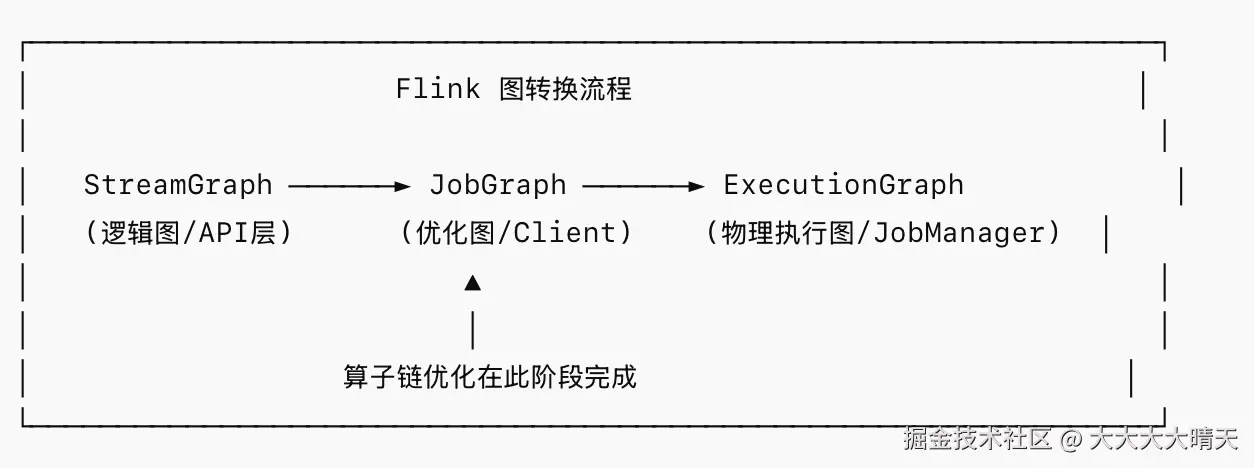

在讨论算子链之前，需要先理清 Flink 中几个核心抽象之间的关系：

在 Flink 中，数据流是由一系列算子（Operator）组成的。默认情况下，Flink 会尽可能地将多个连续的算子链接（Chain）在一起，形成一个 Task，这个 Task 会被调度到一个 SubTask（即一个线程）中执行，算子链的本质是将多个算子融合在一个线程中串行执行。

假设我们有如下 Flink 作业：

scss 复制代码

env.addSource(kafkaSource)   // parallelism = 2
   .map(new MyMap())          // parallelism = 2
   .filter(new MyFilter())   // parallelism = 2
   .keyBy(...)
   .process(new MyProcess()) // parallelism = 4
   .addSink(sinkFunction);   // parallelism = 4

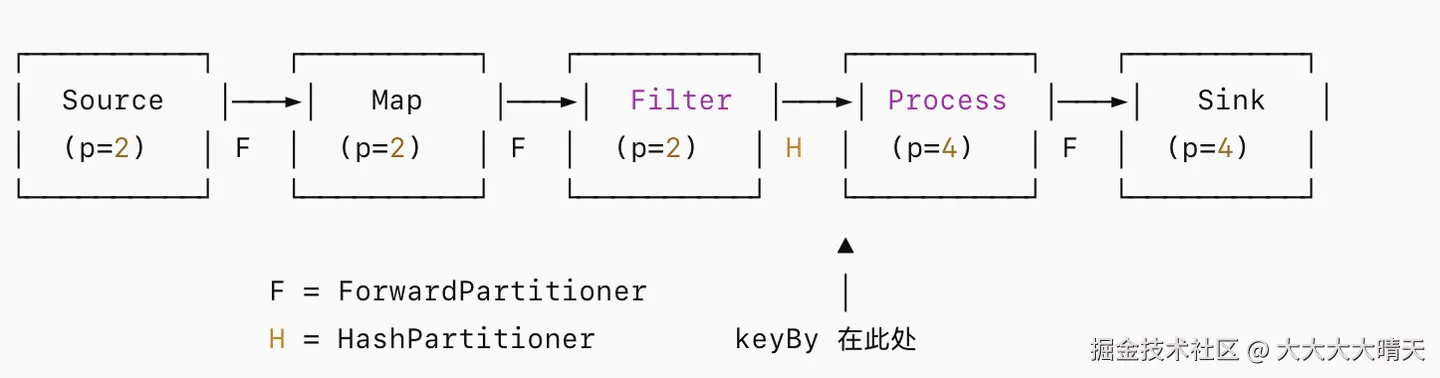

StreamGraph（Chain 之前 --- 逻辑视图）：

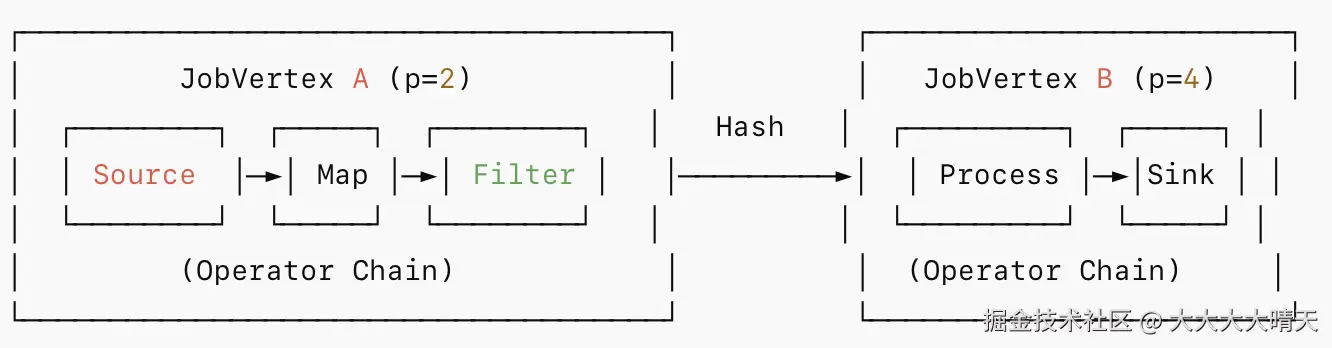

JobGraph（Chain 之后 --- 优化视图）：

Source → Map → Filter：三者并行度都是 2，连接方式是 Forward → 可以 chain。

Filter → Process：Filter 并行度 2，Process 并行度 4，且经过 keyBy（Hash 分区）→不能 chain。

Process → Sink：并行度都是 4，Forward 连接 →可以 chain。

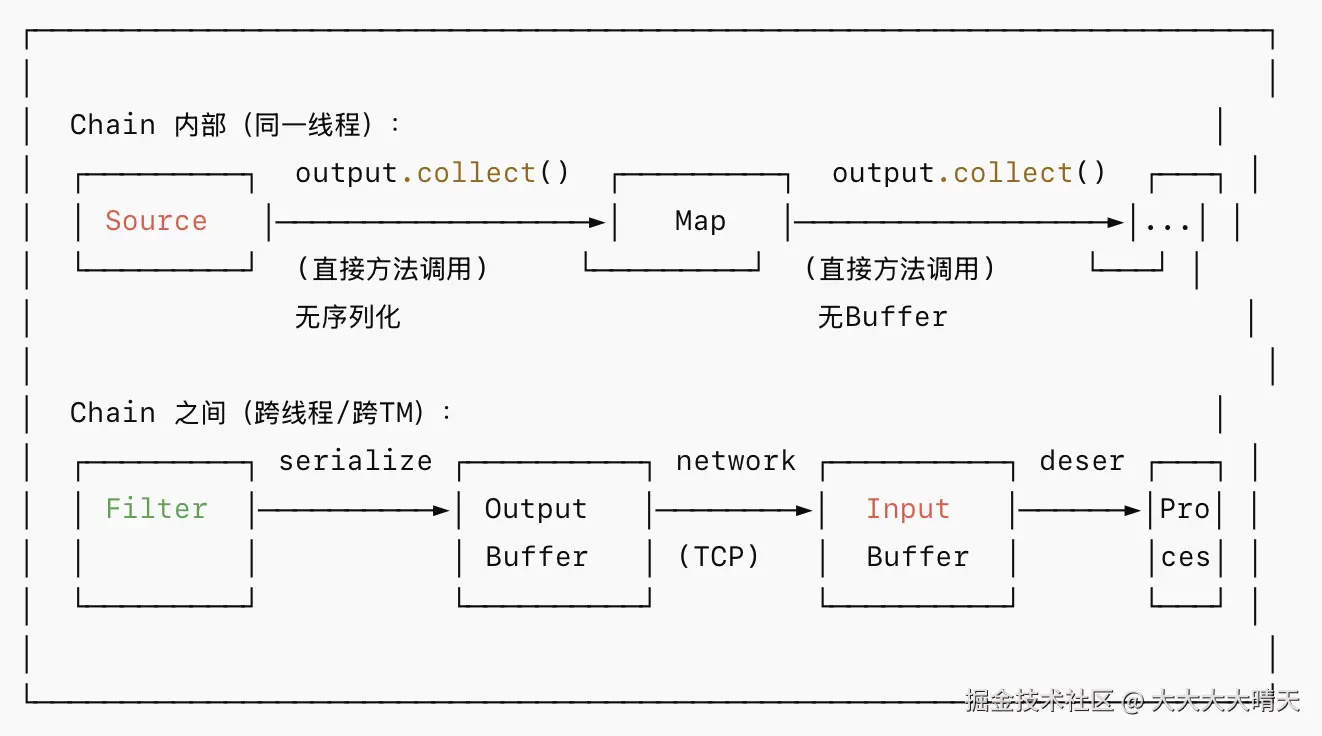

数据在算子链内与算子链之间的传递区别示意如下：

三、算子链的优缺点分析

算子链是 Flink 高吞吐、低延迟的关键保障，其优势在于：

降低序列化开销：Chain 内部数据通过 Java 对象引用直接传递，完全省去序列化/反序列化
减少线程切换：多个算子合并在一个线程中执行，避免线程上下文切换
减少网络 I/O：不需要经过 Network Buffer 和 TCP 传输
降低延迟：数据从上游算子到下游算子是同步方法调用，几乎零延迟
减少 Task 数量：更少的 Task 意味着更少的线程、更少的 Checkpoint barrier 对齐开销

然而，有些场景下使用算子链反而会成为瓶颈需要"拆链"，算子链在使用过程需要关注以下问题点：

资源耦合：Chain 中的所有算子共享一个线程，如果其中一个算子特别慢（如调用外部服务），会阻塞整条链
反压传播更直接：链尾的慢速会立即影响链头，因为它们在同一线程（没有 buffer 缓冲）
监控粒度降低：在 Flink Web UI 中，chain 后的算子显示为一个 Task，难以逐个观察各算子的指标（如处理时间、watermark 等）
调试困难：日志中 chain 内的算子共享同一个 Task 标识，排查问题时可能不够直观
负载不均衡：如果 chain 中某个算子计算量远大于其他算子，无法单独扩缩容

四、算子链的形成条件

Flink 并不会无脑将所有算子连在一起，必须同时满足以下条件：

上下游算子并行度一致（Parallelism 相同）。
下游算子的入度为 1（即单数据源，不能是 Join 或 CoProcess）。
上下游算子在同一个 SlotSharingGroup 中（默认都在 "default" 组）。
上下游算子之间的数据传输策略是 FORWARD（不能是 Keyed、Rebalance、Broadcast 等）。
算子没有被显式禁用链化（disableChaining()）。
执行环境允许链化（没有全局 env.disableOperatorChaining()）。

五、算子链配置

全局配置

arduino 复制代码

# flink-conf.yaml
pipeline.operator-chaining: true   # 默认为 true

//java
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.disableOperatorChaining(); // 全局禁用算子链，一般不建议全局禁用，除非用于调试目的。

算子级配置

go 复制代码

// 1. startNewChain()：从当前算子开始一条新的链（切断与上游的chain）
dataStream
    .map(new MyMap())
    .startNewChain()   // Map 成为新链的头
    .filter(new MyFilter());

// 2. disableChaining()：当前算子不参与任何chain（前后都切断）
dataStream
    .map(new MyMap())
    .disableChaining()   // Map 独立成为一个Task
    .filter(new MyFilter());

// 3. slotSharingGroup()：设置不同的SlotSharingGroup（间接阻止chain）
dataStream
    .map(new MyMap()).slotSharingGroup("group-a")
    .filter(new MyFilter()).slotSharingGroup("group-b");
    // Map 和 Filter 不在同一个 SlotSharingGroup → 无法 chain

六、最佳实践与调优原则

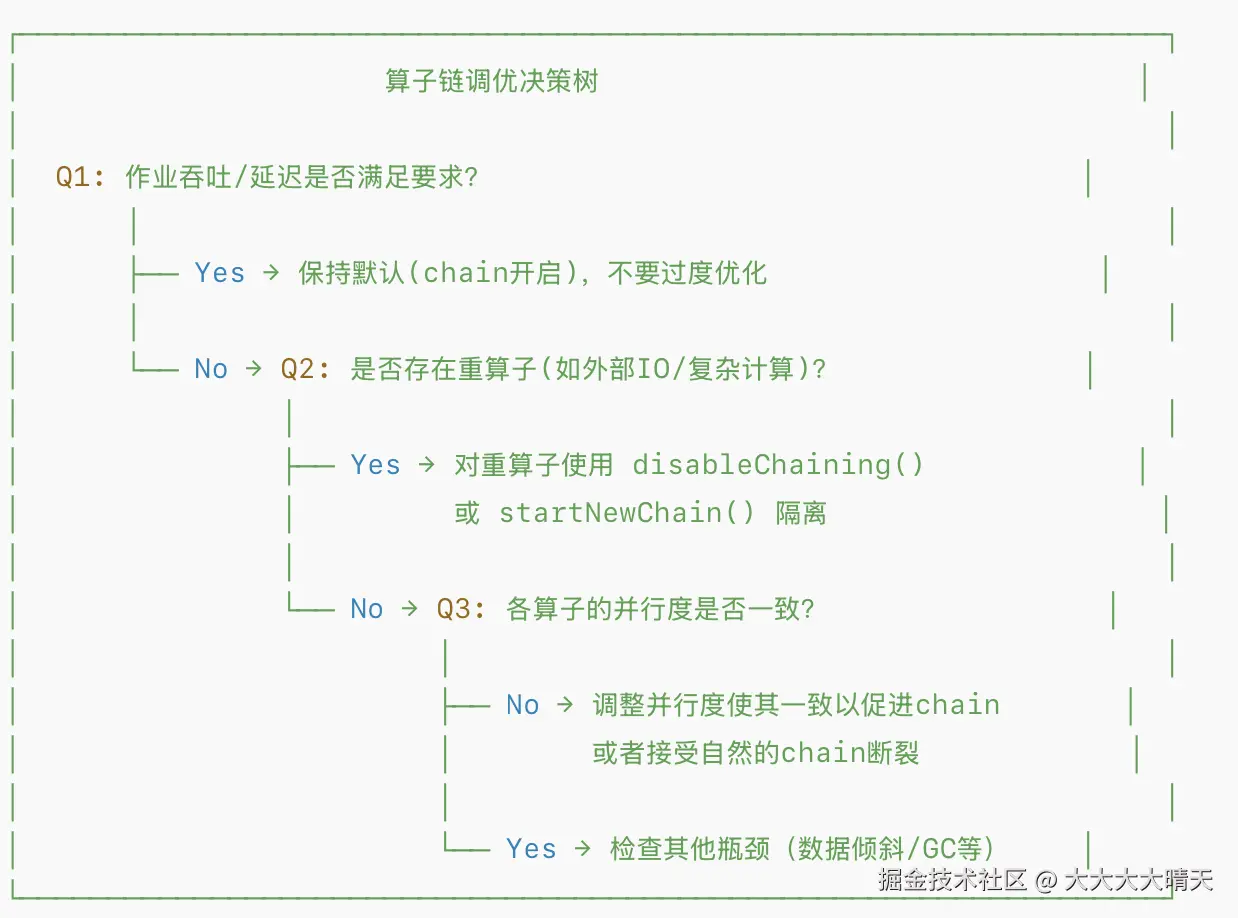

算子链选择与调优总体原则如下：

场景1：轻量级 ETL 管道 --- 保持默认 Chain，所有算子都是 CPU 轻量操作，chain 在一起可以最大化吞吐。
场景2：存在重 I/O 算子 --- 隔离慢算子，如果chain在一起会拖慢整条链，隔离后可以独立调整其并行度。
场景3：调试/性能分析 --- 临时禁用 Chain，禁用后每个算子都是独立 Task，在 Flink Web UI 中可以看到每个算子的性能指标；性能分析完成后请务必恢复默认设置，否则生产性能将受严重影响。
场景4：精细化资源管理 --- 使用 SlotSharingGroup（慎用）

七、总结展望

算子链是 Flink 中一个"默认就很好"的优化机制。在大多数场景下，你不需要做任何干预。只有当你需要隔离慢算子、精细化资源管理或调试排查时，才需要手动控制它。记住一个原则：不要过早优化，也不要无意识地破坏优化。
