前言

在软件工程的实际演进中，我们经常会面临一种进退两难的局面：

系统需要引入一个非常核心的现存组件或第三方库，但它的接口标准与我们当前系统的主流架构完全不兼容。

如果我们为了迎合这个外部组件而大规模修改核心代码，不仅会打破现有的稳定性，还会造成严重的逻辑污染。

适配器模式就是为了这种"亡羊补牢"或"新老交替"的场景而生的。

它就像是一个软件层面的"扩展坞"，优雅地在不兼容的接口之间建立起一座桥梁，让系统能够无缝地复用既有资产。

本文参考博客：

本文代码链接：https://github.com/likerhood/CodeDesignWork/tree/main/codedesign5.0-0 到codedesign5.1-2都是

一、核心定义

适配器模式（Adapter Pattern） 旨在将一个类的接口转换成客户希望的另外一个接口。它使得原本由于接口不兼容而不能一起工作的那些类可以协同工作。

本质： 接口转换与兼容性适配。
分类： 主要分为"对象适配器"（基于组合机制）和"类适配器"（基于继承机制）。在 Java 生态中，由于遵循"组合优于继承"的原则，我们绝大多数情况下采用的是对象适配器，因为它更加灵活，且能突破单继承的限制。

图片来自：https://refactoringguru.cn/design-patterns/adapter

二、标准体系结构图

在适配器模式的标准体系中，通常包含以下四个关键角色：

Target（目标接口）： 当前系统业务所期待的统一标准接口。客户端只认这个接口。
Adaptee（被适配者）： 已经存在的、包含核心逻辑但接口与 Target 不兼容的类或第三方组件。
Adapter（适配器）： 模式的核心枢纽。它实现了 Target 接口，并在内部持有一个 Adaptee 的实例。它负责接收客户端的请求，并将其"翻译"成 Adaptee 能够理解的特定方法调用。
Client（客户端）： 针对 Target 接口进行编程的调用方，对底层的 Adaptee 完全无感知。

面向目标接口调用
实现统一接口
转调原有能力
Client
+request()
<<interface>>
Target
+request()
Adapter
-Adaptee adaptee
+request()
Adaptee
+specificRequest()

三、场景推演

假设我们正在构建一个用于特定垂直领域的问答系统，系统底层基于检索增强生成（RAG）架构。

在系统初期，我们定义了一个统一的现代化大模型接口标准。

但现在，我们需要接入一个早年开发、专门针对某些特定维护手册微调过的老旧本地化模型服务。

1. 定义 Target（目标接口）

这是我们系统内部统一的调用标准，客户端都基于此接口开发。

Java 复制代码

// Target: 现代 RAG 系统的统一大模型接口
public interface StandardRAGClient {
    /**
     * @param prompt  用户的提问
     * @param context 检索到的上下文
     */
    String generateAnswer(String prompt, String context);
}

2. 引入 Adaptee（被适配者）

这是一个老旧的模型服务，它的方法签名完全不一样，甚至要求将所有输入打包成一个特定的 JSON 字符串。

Java 复制代码

// Adaptee: 外部老旧的模型服务，接口不兼容
public class LegacyLocalModelService {
    public String executeInference(String combinedPayload) {
        System.out.println("LegacyLocalModelService: 正在解析合并后的复杂 Payload 并执行推理...");
        return "基于特定维护手册生成的回答...";
    }
}

3. 构建 Adapter（适配器）

我们创建一个适配器，实现目标接口，并在内部包装老旧服务，完成输入输出的"翻译"。

Java 复制代码

// Adapter: 适配器类，通过组合引入 Adaptee
public class LegacyModelAdapter implements StandardRAGClient {

    private LegacyLocalModelService legacyService;

    public LegacyModelAdapter(LegacyLocalModelService legacyService) {
        this.legacyService = legacyService;
    }

    @Override
    public String generateAnswer(String prompt, String context) {
        // 1. 将现代接口的参数"翻译"成老旧服务需要的格式
        String payload = String.format("{\"context\": \"%s\", \"question\": \"%s\"}", context, prompt);

        // 2. 委托给 Adaptee 执行真正的推理逻辑
        String rawResult = legacyService.executeInference(payload);

        // 3. (可选) 将 Adaptee 的返回结果解析适配回系统期待的格式
        return "[已适配处理] " + rawResult;
    }
}

4. 客户端调用

系统的主干逻辑依然保持纯净，完美接入了旧模型。

Java 复制代码

public class Client {
    public static void main(String[] args) {
        // 1. 存在一个老旧的本地模型服务
        LegacyLocalModelService legacyModel = new LegacyLocalModelService();

        // 2. 将其套上适配器，转换成系统标准的 RAG 客户端
        StandardRAGClient llmClient = new LegacyModelAdapter(legacyModel);

        // 3. 客户端按标准接口规范发起调用，完全不知道底层是老旧服务
        String response = llmClient.generateAnswer("如何排查主机排气温度过高？", "相关维护手册段落...");
        System.out.println(response);
    }
}

四、实战案例一：MQ消息适配

4.1 需求分析

随着公司业务发展，营销系统需要对接越来越多的 MQ 消息（注册开户、商品下单、第三方订单等），以及不同来源的服务接口，来发放奖励（裂变、首单返利等）。

假设系统原本只接入一种订单消息，后来陆续接入开户 MQ、内部订单 MQ、POP 订单 MQ。它们的字段名并不统一：

开户消息：number
内部订单消息：uid
POP 订单消息：uId

但发券业务真正需要的是统一的：

userId
bizId
bizTime
desc

如果业务代码里到处写 if-else 判断消息类型，就会越来越乱。每新增一种 MQ，主流程就要继续修改。

适配器模式的思路是：把不同消息先转换成统一模型 RebateInfo，主业务只处理 RebateInfo。
CreateAccout MQ
MQAdapter
OrderMq MQ
POPOrderDelivered MQ
RebateInfo
发券业务

适配器模式的价值：

定义统一的目标结构
通过适配器屏蔽各 MQ/接口的差异，上层业务代码只与统一接口打交道

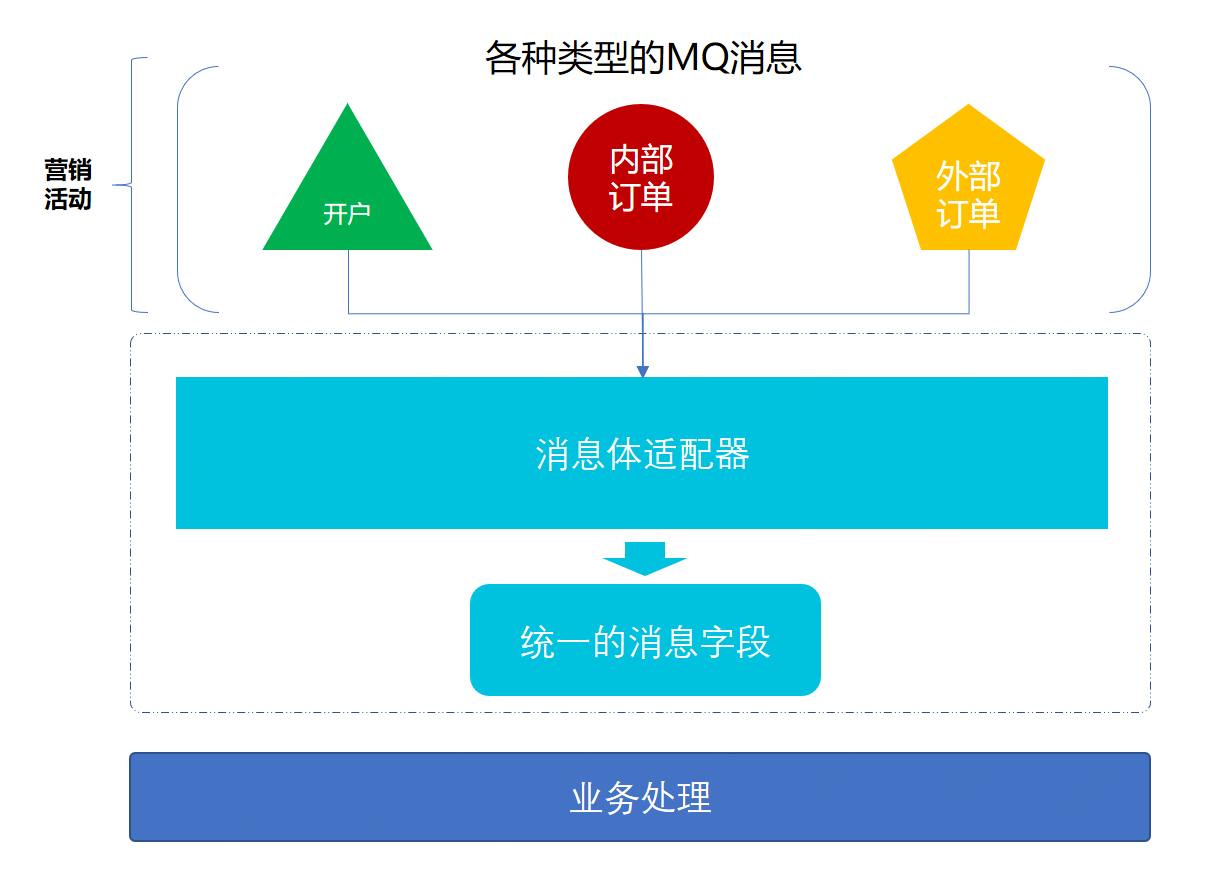

图片来源：[重学 Java 设计模式：实战适配器模式「从多个MQ消息体中，抽取指定字段值场景」 | 小傅哥 bugstack 虫洞栈](https://bugstack.cn/md/develop/design-pattern/2020-06-02-重学 Java 设计模式《适配器模式》.html)

三种 MQ 消息的字段各不相同：

MQ 来源	用户ID字段	业务ID字段	时间字段
`create_account`	`number`	`number`	`accountDate`
`OrderMq`	`uid`	`orderId`	`createOrderTime`
`POPOrderDelivered`	`uId`	`orderId`	`orderTime`

RebateInfo 定义了一套标准字段 ，所有 MQ 消息经过 MQAdapter 适配后，都转成这个统一格式：

字段	含义	对应原始字段
`userId`	用户ID	各 MQ 里叫法不同的用户字段
`bizId`	业务单号	订单号 / 开户编号
`bizTime`	业务时间	下单时间 / 开户时间
`desc`	描述	业务描述

4.2 架构图

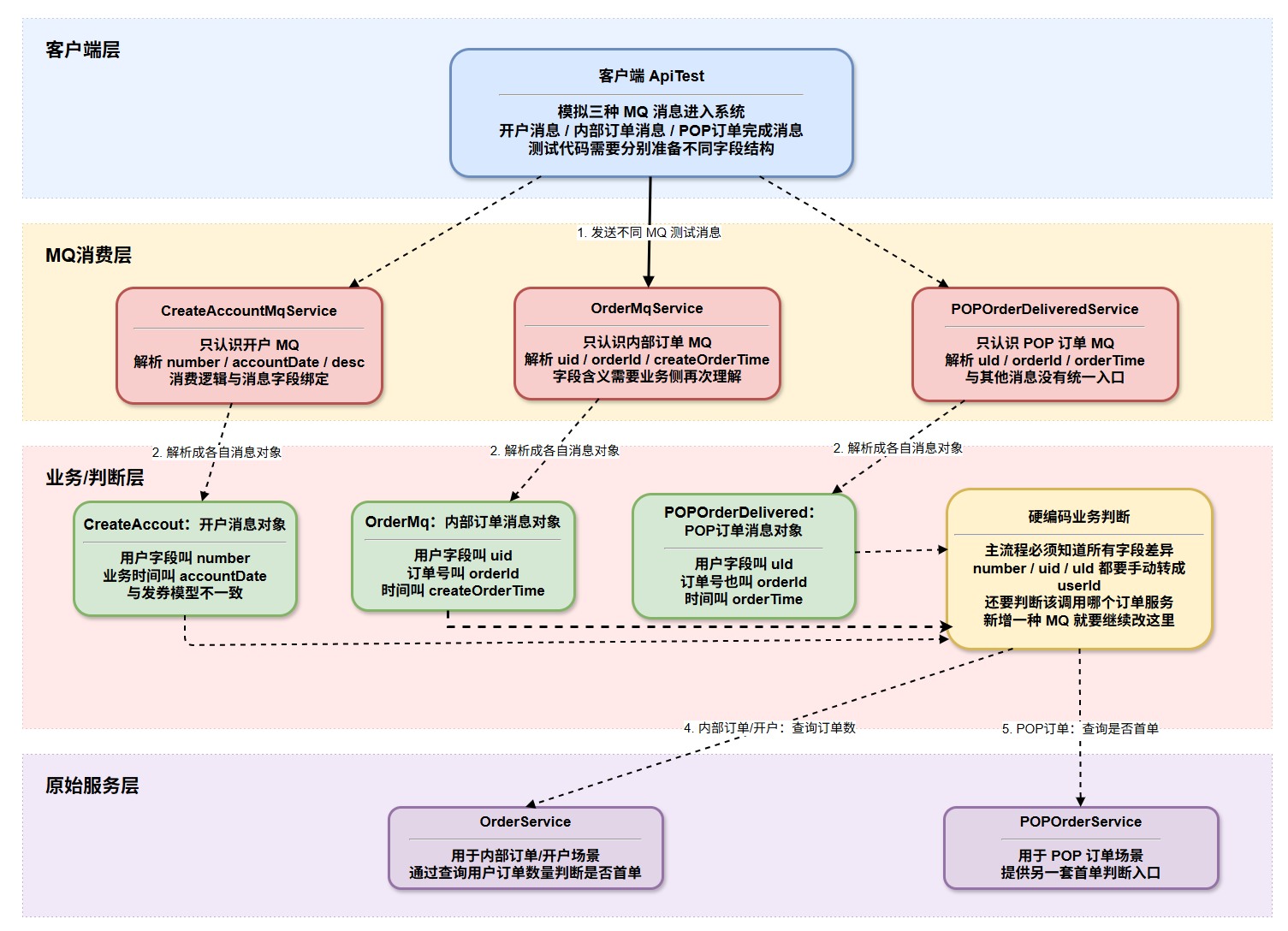

4.2.1 面条代码架构图

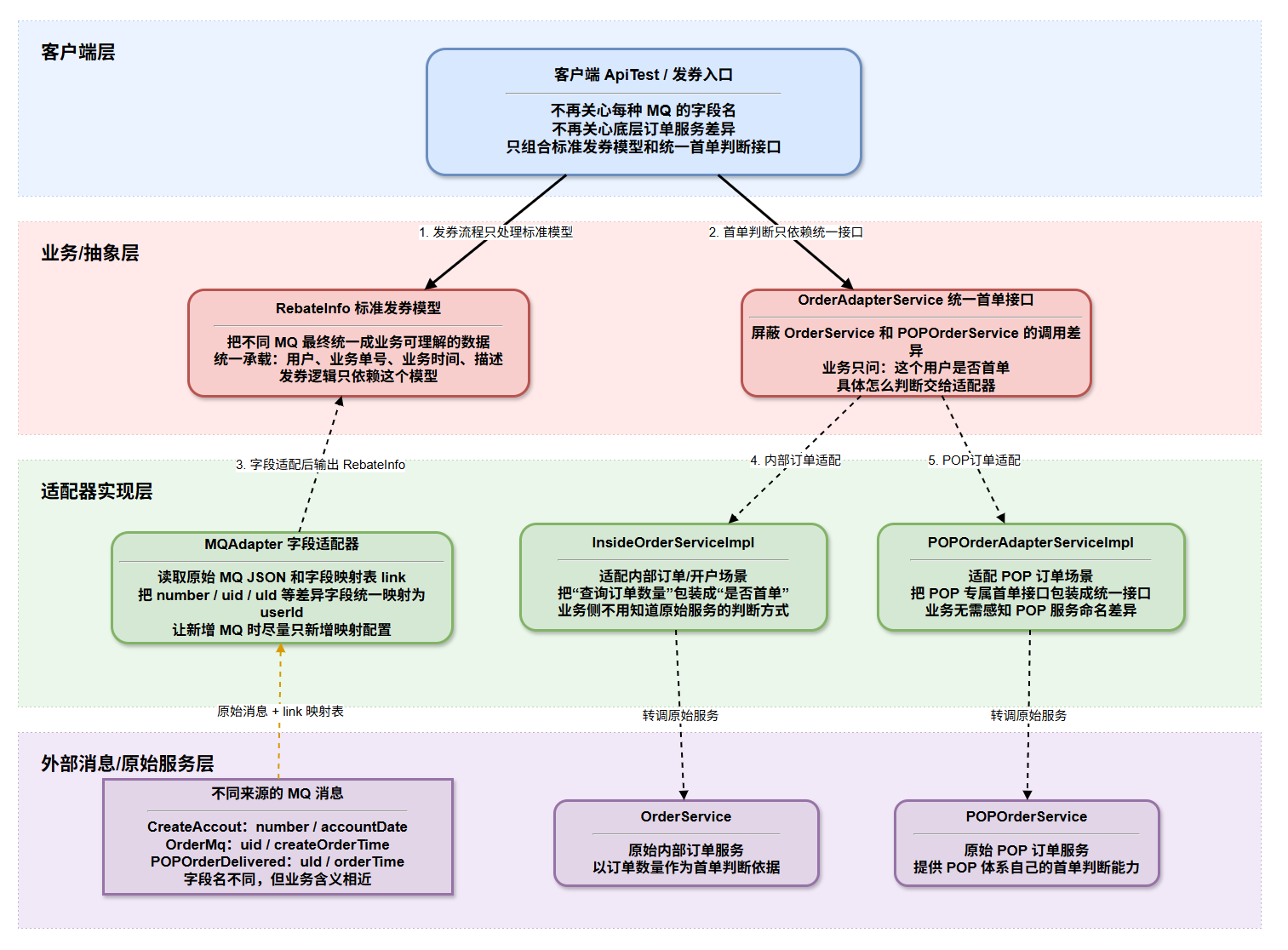

4.2.2 适配器模式架构图

4.3 时序图

4.3.1 面条代码时序图

POPOrderService OrderService 原始MQ对象业务入口 POPOrderService OrderService 原始MQ对象业务入口 alt [内部订单或开户] [POP订单] 读取不同字段 number / uid / uId 手动转换 userId queryUserOrderCount(userId) 订单数量 isFirstOrder(userId) 是否首单判断是否发券

4.3.2 适配器模式类图

原始订单服务 OrderAdapterService RebateInfo MQAdapter 发券业务原始订单服务 OrderAdapterService RebateInfo MQAdapter 发券业务 filter(message, link) 设置 userId / bizId / bizTime / desc RebateInfo isFirst(rebateInfo.userId) 调用原始服务方法原始结果 boolean 发券

五、实战案例二：redis缓存集群适配

5.1 需求分析

在缓存集群适配案例中，项目最开始只有一套本地封装好的缓存工具 RedisUtils，业务通过统一的 ICacheService 使用缓存能力：

java 复制代码

cacheService.set(key, value);
cacheService.get(key);
cacheService.del(key);

这种设计在只有一套 Redis 工具时没有问题。业务代码只关心"我要读缓存、写缓存、删除缓存"，并不需要关心底层缓存工具是如何实现的。

但是随着系统发展，缓存能力不再只依赖原来的 RedisUtils，而是需要接入新的缓存集群组件，例如新加入的EGM和IIR组件，

这两个缓存集群组件本质上都能完成缓存读写，但它们对外暴露的方法名并不完全一致。

它们表达的是类似的缓存能力，但接口形式并不统一：

操作	RedisUtils（原来）	EGM（新集群1）	IIR（新集群2）
取值	get()	gain()	get()
写入	set()	set()	set()
带超时写入	set(key,val,timeout,unit)	setEx()	setExpire()
删除	del()	delete()	del()

这就产生了一个典型的接口不兼容问题：业务想要的是统一的缓存服务接口，但底层不同缓存组件提供的方法名称和调用方式并不一致。

如果不使用设计模式，最直接的做法就是在缓存服务实现类中增加 redisType 参数，然后通过 if 判断：

java 复制代码

if (1 == redisType) {
    return egm.gain(key);
}

if (2 == redisType) {
    return iir.get(key);
}

return redisUtils.get(key);

这种写法短期能跑，但会把底层缓存差异暴露给业务层。

redisType 进入了业务接口。调用方不仅要知道 key、value，还要知道 1 代表 EGM、2 代表 IIR，业务代码被迫理解缓存集群选择规则。
if-else 会在多个方法中重复出现。get、set、带过期时间的 set、del 都要判断一次，后续缓存操作越多，重复分支越多。
扩展成本高。新增一套缓存 SDK 时，必须修改 CacheClusterServiceImpl，继续增加分支逻辑，容易让实现类变成臃肿的分发器。

所以本案例真正要解决的问题是：

让业务继续面向统一缓存接口编程，把 EGM、IIR、RedisUtils 的方法差异隔离到适配层。

适配器模式改造后：

EGMCacheAdapter 负责适配 EGM。
IIRCacheAdapter 负责适配 IIR。
JDKProxyFactory 负责创建业务可用的 ICacheService 代理对象。

改造后的业务调用变成：

java 复制代码

ICacheService proxyEGM = JDKProxyFactory.getProxy(ICacheService.class, EGMCacheAdapter.class);
proxyEGM.set("user_name_01", "like");
String value = proxyEGM.get("user_name_01");

此时业务不再传 redisType，也不需要知道 EGM.gain、IIR.setExpire 这些底层方法名。新增缓存集群时，只需要新增对应适配器即可。

5.2 架构图

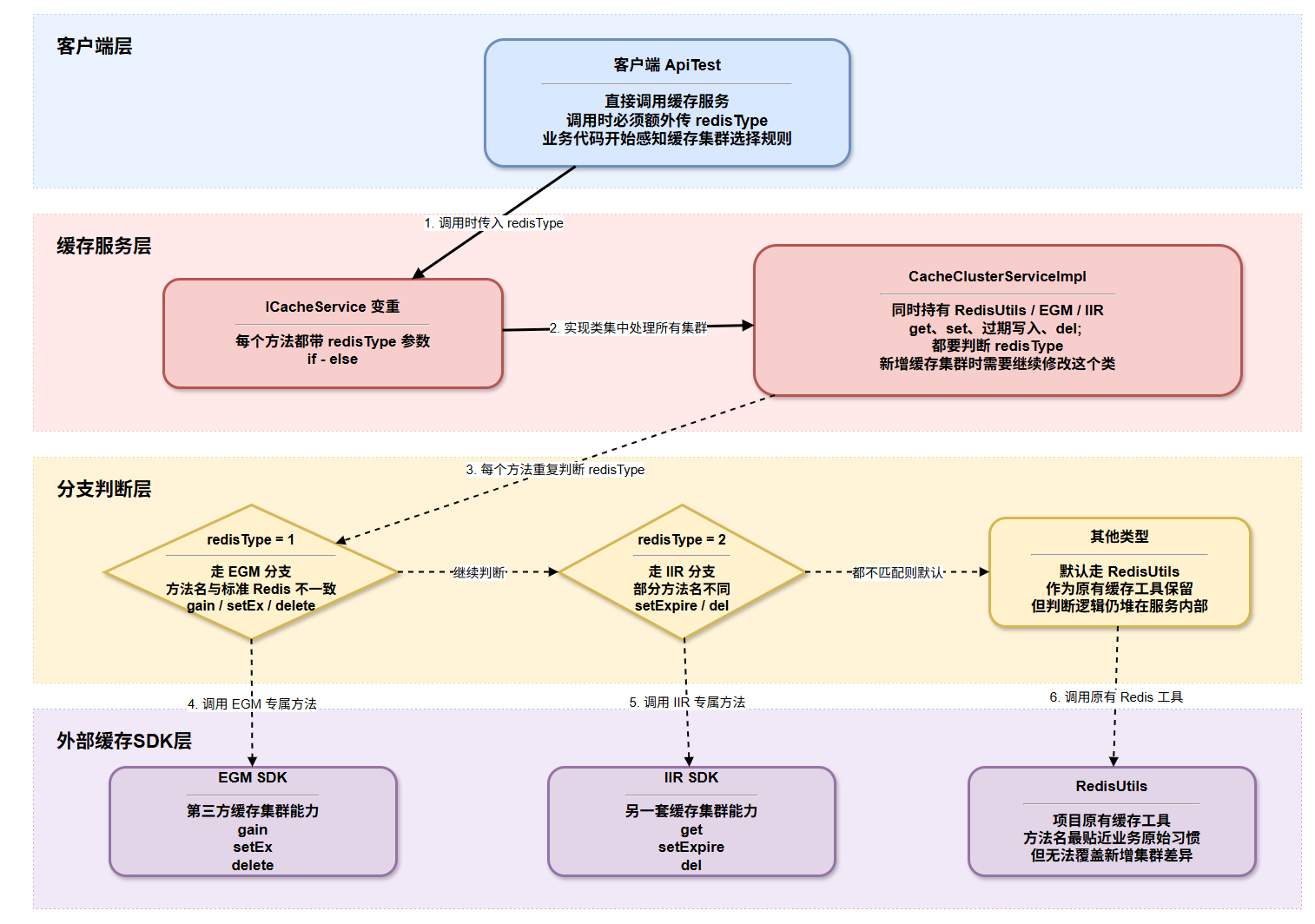

5.2.1 面条代码架构图

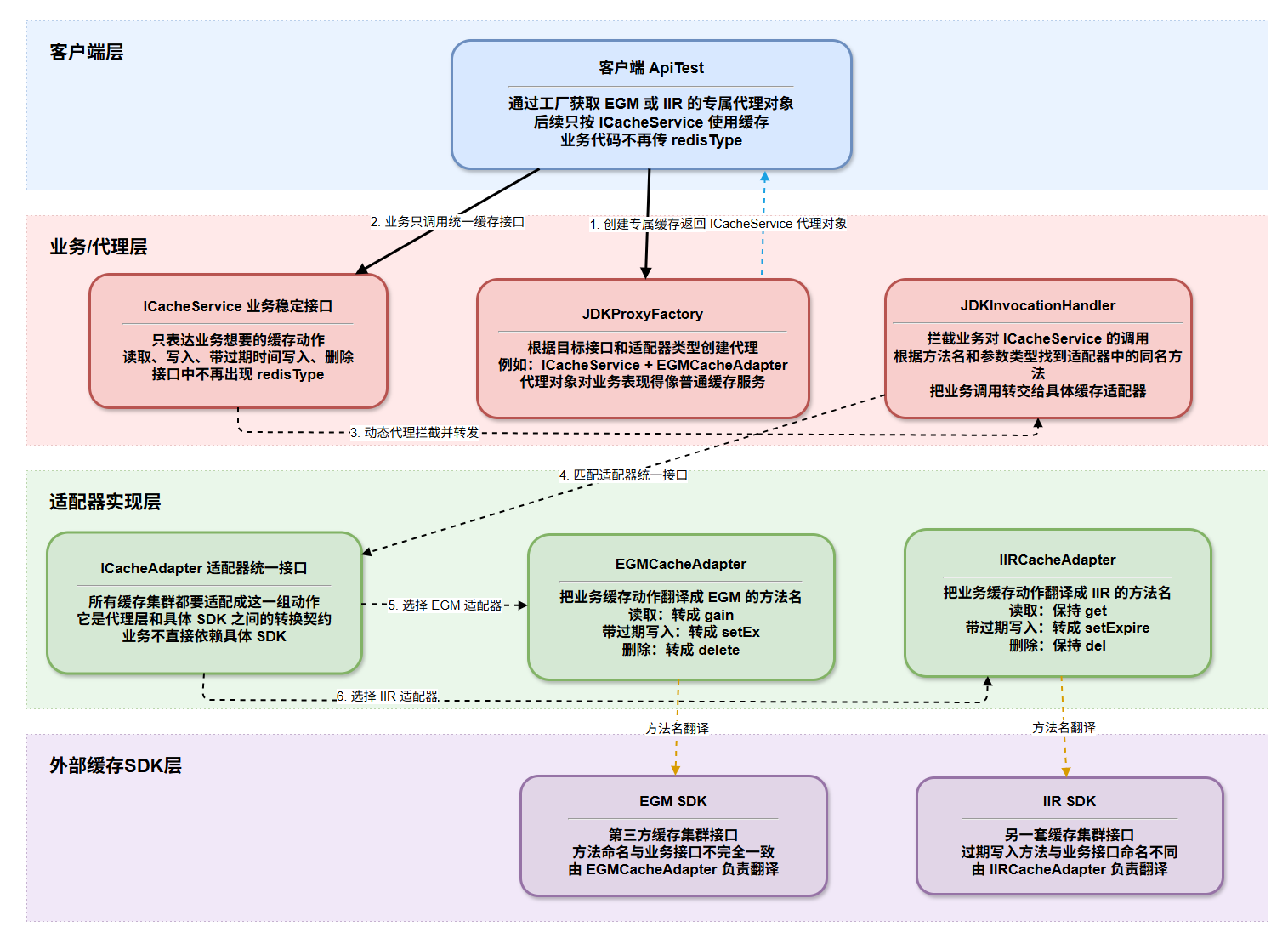

5.2.2 适配器模式架构图

5.3 时序图

5.3.1 面条代码架构图

RedisUtils IIR EGM CacheClusterServiceImpl 业务代码 RedisUtils IIR EGM CacheClusterServiceImpl 业务代码 alt [redisType = 1] [redisType = 2] [default] get(key, redisType) gain(key) get(key) get(key)

5.3.2 适配器模式架构图

EGM / IIR SDK ICacheAdapter JDKInvocationHandler ICacheService代理对象 JDKProxyFactory 业务代码 EGM / IIR SDK ICacheAdapter JDKInvocationHandler ICacheService代理对象 JDKProxyFactory 业务代码 getProxy(ICacheService, EGMCacheAdapter) proxy set(key, value) invoke() set(key, value) set / setEx / delete / gain result result result result

总结

适配器模式的核心价值是隔离变化。

在 codedesign5.0-* 中，它隔离了不同 MQ 消息体和不同订单服务接口的差异；在 codedesign5.1-* 中，它隔离了不同缓存 SDK 的方法差异。

适配器模式适合用在这些场景：

外部系统字段和内部模型不一致。
第三方 SDK 方法名、参数、返回值和业务接口不一致。
老接口不能改，但新业务希望用统一接口。
系统中出现大量 if-else 处理接口兼容问题。

最终效果是：
不兼容对象
适配器
统一接口
稳定业务代码

适配器模式不是为了让代码"看起来高级"，而是为了让业务主流程少知道一点外部混乱，多保持稳定。
