Linux网络IP协议

1.IP协议

主机是配有IP地址，也要进行路由的设备。路由器是既有IP地址，又能进行路由的设备。主机和路由器右统称为节点。

1.1协议报头格式

IP协议的报头部分和TCP报头的大小是相同的（在都无选项的情况下），IP协议报头分为12部分（忽略选项），分别为：4位版本、4位首部长度、8位服务类型、16位总长度、16位标识、3位标志、13位片偏移量、8位生存时间、8位协议、16位首部检验和、32位源IP地址、32位目的地址。一共20字节，如果有选项的话就要另算。

首先4位版本号对应的是IP协议的版本，主流的有IPv4和IPv6，这两个版本互不兼容。4位首部长度跟TCP的4位首部长度一样，取值范围都是20到60字节。8位服务类型在现代网络中实际使用的是DSCP（区分服务码点）和ECN（显式拥塞通知），早期定义中的3位优先权字段已弃用，4位TOS字段（分别表示最小延时、最大吞吐量、最高可靠性、最小成本）也已不再使用，当时这四者互相冲突，只能选择一种。

16位总长度代表报文的总长度，最大值为65535字节。拿总长度减去报头长度就可以得到正文长度，从而解决数据粘包问题。16位标识用于分片时标识分包的数据报属于哪一个组，相同标识的数据报属于分片前的同一个数据报。那么数据报为什么要分片呢？其实是因为链路层规定了最大传输单元（MTU），常见以太网的MTU为1500字节，当IP报文超过这个大小时就需要分片了。3位标志位中，第一位是保留位，第二位为1表示禁止分包，第三位表示更多分片，也就是说如果最后一位为0表示是最后一个分片，其他分片该位为1。13位片偏移量表示该数据报在分片前的源数据报中的偏移量，因为偏移量只有13位，无法直接表示16位总长度范围内的所有位置，所以实际偏移量除以8后再存入该字段。也就是说，13位偏移量其实是实际偏移量除以8的结果，对端拿到偏移量后乘以8得到真正的偏移量。因此，除最后一个分片外，其他每个分片的数据部分长度都必须是8的整数倍。

8位生存时间是报文到达目的地允许经过的最大路由器跳数，初始值通常为64。每经过一个路由器减1，如果减到0仍未到达目的地，报文就会被丢弃，这主要是为了防止路由循环导致报文在网络中永远存在。8位协议标识上层协议，用于分用时确定该交给传输层的哪个协议（如TCP或UDP）。16位首部校验和采用Internet校验和（反码求和）进行校验，用于检测头部是否在传输过程中损坏。32位源IP地址和32位目的地址就是字面意思。

1.2网段划分

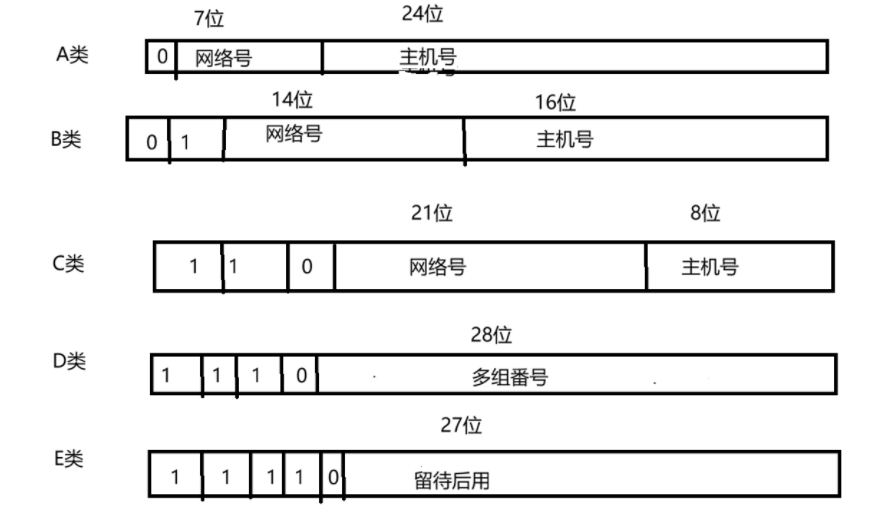

IP地址分为两个部分，网络号和主机号。网络号保证两个互相链接的网段具有不同的标识。主机号用于标识同一网段内的不同主机，相同子网的主机的网络号必须相同。曾经提出过一种划分网络号和主机号的方案，把所有IP地址分为五类，如下图。

A类从0.0.0.0到127.255.255.255，B类从128.0.0.0到191.255.255.255，C类从192.0.0.0到233.255.255.255，D类从244.0.0.0到239.255.255.255，E类从240.0.0.0到247.255.255.255。

但是因为使用互联网的人数越来越多，这种划分方案的局限性很快显现出来。大多数组织都申请B类网络地址，导致B类地址很快就分配完了，而A类却浪费了大量地址。因为A类、B类这种一个子网理论上能允许很多主机，但实际一个子网里的主机数有限，远远达不到理论值，导致大量IP地址被浪费。为了解决以上问题，提出了新的划分方案，称为CIDR（无类别域间路由）。CIDR引入网络掩码来区分网络号和主机号。子网掩码是32位的整数，由**连续的1（网络部分）和连续的0（主机部分）**组成。将IP地址跟子网掩码按位与，得到的结果就是网络号。

在一个子网中，在子网掩码限定的主机位范围内，将主机地址全部设为0就成了网络号，代表这个局域网。将主机地址全部设为1就代表广播地址，用于向局域网内的所有主机发送信息。127.*的IP地址是用于本地环回的，通常是127.0.0.1。

我们都知道IPv4是一个32位4字节的整数，一共有大约43亿个IP地址。但由于要扣除网络号、广播地址、组播地址、私有地址、环回地址等，实际可分配给主机的地址远少于43亿。而且像路由器这种网络设备的每个接口也需要占用IP地址，这进一步减少了可分配给主机的数量。CIDR虽然提高了IP地址的利用率，但IP地址的总数上限没有提升，依然不够用。这时候有三种解决方案：

动态分配IP地址：通过DHCP等技术，在设备接入网络时临时租用一个IP地址，断开后该IP可被其他设备使用。这样同一个MAC地址的设备，每次接入互联网时获取的IP地址不一定是相同的。
NAT技术：允许多个设备共享一个公网IP地址访问互联网。
IPv6：IPv6与IPv4彼此不兼容，IPv6使用16字节（128位）来标识IP地址，地址总数约为 21282128 个（约 3.4×10383.4×1038 个），可以给地球上的每一粒沙子分配一个IP，从根本上解决了地址短缺问题。

1.3私有IP和公网IP

RFC1918规定了用于组建局域网的私有IP地址为：10.*，前8位是网络号（10.0.0.0/8）；172.16.0.0到172.31.255.255，前12位是网络号（172.16.0.0/12）；192.168.*，前16位是网络号（192.168.0.0/16）。除去这些地址范围的其他地址都称为公网IP（或公网IP地址）。我们日常使用的家庭、企业网络通常都使用私有IP地址（内网），通过路由器NAT转换后才能访问公网上的服务器。

那么内网又是怎么通信的呢？首先，路由器有两个及以上的网卡，因此拥有两个及以上的IP地址。一般来说，路由器的IP地址分为子网IP和WAN口IP：子网IP用于在子网内通信，而WAN口IP可能是上一级子网的内网IP，也可能是公网IP。在一个子网内的主机想向公网的一台主机发送信息，会经过以下流程：主机查找自己的路由表，找不到目标IP对应的条目，则将数据发送给默认路由（也就是本子网的路由器）。子网路由器收到数据后，执行NAT转换，将源的私有IP地址和端口替换为路由器WAN口IP地址和新分配的端口，并记录映射关系。然后路由器查找自己的路由表，如果仍找不到目标IP，就继续发送给它的默认路由（WAN口所在子网的网关）。重复上述步骤，直到数据到达WAN口IP为公网IP的路由器。之后数据在公网内通过路由协议逐跳转发，最终到达目标主机所在局域网的入口路由器。目标局域网的路由器根据目标IP（可能是公网IP或经过端口映射后的内网IP）将数据转发给目标主机。

在一个局域网内，不同WAN口IP的路由器所连接的子网IP是可以相同的（例如多户家庭都使用192.168.1.0/24）。这是因为私有IP地址只用于子网内部通信，不会影响上层网络或公网。前提是这些子网之间没有直接路由需求，否则需要额外配置。通过这种方式，结合NAT技术，极大地缓解了IPv4地址不足的问题。

1.4理解公网

数据报是怎么在公网传输的呢？数据在公网和内网上的路由原理没有本质区别，都是查找路由表决定下一跳。查找路由表时，路由器会拿目的IP与路由表条目中的网络掩码按位与，得到网络号，再与该条目的目标网络进行对比，决定下一跳的位置。不同的路由表条目可以有不同的网络掩码，也就是说公网中的网络前缀长度并不是固定的。实际的路由选择使用的是最长前缀匹配原则，即路由器会在所有匹配的条目中选择掩码最长（网络号最精确）的那一条作为转发依据。为了减少路由表条目数量，公网中大量使用路由聚合，例如一个大的ISP可能对外通告一个8位掩码的大前缀（如1.0.0.0/8），而内部再将这个地址块细分为10位或16位掩码的更小前缀分配给下级网络。这种层次化的地址分配和聚合机制保证了公网路由的可扩展性，但路由器在实际查表时仍然是统一按照最长前缀匹配来进行。
