摘要： 在智能园区的多机协同配送业务中，早期常采用面板外挂机械手的方案。这类方案虽然不破坏线路，但机械易损、开环控制导致容错率极低，极易引发任务锁死。同时，安保部门通常严禁入侵原有主板线路。面对这一双重限制，架构师亟需一种安全、高容错的隐蔽设计方案。本文深度拆解基于非侵入式边缘节点的电梯调度架构，探讨如何利用光耦隔离与 GPIO 干接点并联技术，替代脆弱的机械外挂。结合带有事件轮询机制的 Python 实战代码，为开发者提供高可用的设计参考。
导语： 优秀的系统架构应当在敏捷迭代与电气稳定之间寻找绝佳的平衡。通过在机房侧引入物理隔离节点重构控制边界，为复杂的配送业务提供了高容错的技术底座。探讨非侵入式软硬件解耦的底层逻辑，有助于提升整体架构的健壮性。
从机械外挂到物理抽象，高容错架构的演进与状态机设计
- 架构挑战：外挂方案的脆弱性与巨头方案的局限

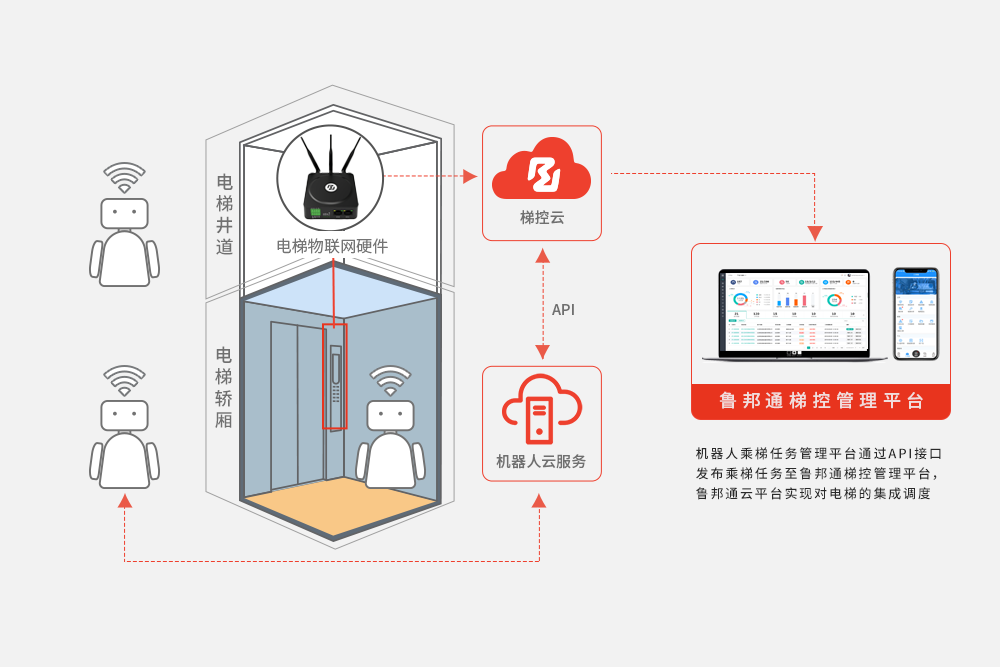

在早期的妥协方案中，开发人员试图通过控制微型舵机去按压轿厢面板。这种做法在面对高频次调度时容错率极差，且缺乏状态反馈。虽然西门子的工业总线或华为的云平台在各自的大型重载和广域网统筹领域具备统治力，但在单一部件的轻量化改造中，直接介入主线容易引发保护性停机。 高效的架构必须果断实施软硬件解耦，并将动作执行单元升级为纯电气结构。在机房部署专用的现代边缘控制节点，向下通过无源干接点并联配电柜内的按键按钮线路，屏蔽机械疲劳属性；向上以 JSON 格式提供统一的 RESTful 或 MQTT 接口。将不稳定的机械动作，降维为标准的高低电平逻辑控制，大幅提升了系统的可靠性。
- 边缘自治：状态反馈闭环与防抖算法
为了摒弃开环控制，边缘节点内部需运行自治的有限状态机（FSM）。在处理通过并联按键指示灯采集的电平信号时，必须引入滑动窗口防抖算法（Debounce）。 其核心逻辑基于连续采样计数器来实现：系统设定一个长度为 N 次的采样窗口，在边缘控制器的每个时钟周期内，实时读取一次指示灯的原始电平状态（逻辑 0 或 1）。只有当连续 N 次的采样结果全部为高电平（即指示灯稳定常亮）时，软件系统才会将最终状态确认为有效。若在此期间出现任何一次低电平，计数器将立即清零并重新开始统计。 只有当这种严苛的连续高电平条件满足时，状态机才判定按键指令真正生效。此时，节点通过本地去中心化的闭环逻辑，极大提升了机器人跨层交互的安全性和成功率。
- 容错与异常熔断机制
在物理动作执行期间，电梯机械卡滞不可避免。状态机必须引入看门狗超时机制。一旦从当前状态转移到下一状态的耗时超过设定的上限，程序将强制进入异常回滚状态，断开所有输出端口，释放控制权，交由设备自带的保护机制接管安全。
- 核心代码实战：带有防抖与超时的 GPIO 调度流模拟
以下 Python 伪代码展示了边缘节点如何独立执行本地防抖控制与机房电气并联驱动，代码逻辑中通过循环累加实现了防抖判定：
Python
import time
import json
import threading
import paho.mqtt.client as mqtt
import logging
logging.basicConfig(level=logging.INFO, format='%(asctime)s - [EDGE_NODE] - %(message)s')
class HardwareAbstractionLayer:
def __init__(self):
self.indicator_raw_state = False
def read_isolated_indicator(self):
# 读取并联的按键指示灯电平状态，形成数据闭环
return self.indicator_raw_state
def trigger_dry_contact(self, pin_id, duration=0.5):
# 闭合机房内的无源干接点，纯电气方式并联驱动按键
logging.info(f"HAL: Energizing opto-isolated relay for Pin {pin_id}.")
time.sleep(duration)
logging.info(f"HAL: Relay {pin_id} de-energized. Button press simulated electrically.")
class DispatchController:
def __init__(self):
self.state = "IDLE"
self.mqtt_client = mqtt.Client(client_id="Edge_Controller_01")
self.mqtt_client.on_connect = self._on_connect
self.mqtt_client.on_message = self._on_message
self.hal = HardwareAbstractionLayer()
self.lock = threading.Lock()
self.debounce_window = 5
def _on_connect(self, client, userdata, flags, rc):
logging.info(f"Connected to Scheduler. RC: {rc}")
client.subscribe("building/elevator/dispatch", qos=1)
def _on_message(self, client, userdata, msg):
try:
task = json.loads(msg.payload.decode())
if msg.topic == "building/elevator/dispatch":
# 收到指令后，启动独立线程执行本地状态机
threading.Thread(target=self._execute_local_fsm, args=(task,)).start()
except Exception as e:
logging.error(f"Payload parse error: {e}")
def _verify_indicator_with_debounce(self):
"""严格的滑动窗口软件防抖滤波算法实现"""
consecutive_high = 0
for _ in range(self.debounce_window):
if self.hal.read_isolated_indicator():
consecutive_high = consecutive_high + 1
else:
consecutive_high = 0
time.sleep(0.1)
return consecutive_high == self.debounce_window
def _execute_local_fsm(self, task):
with self.lock:
if self.state != "IDLE":
logging.warning("Node busy. Rejecting concurrent call to prevent hardware conflict.")
return
self.state = "PROCESSING"
target_floor = task.get("target_floor")
logging.info(f"FSM: Initiating electrical non-invasive call to Floor {target_floor}.")
# 步骤 A: 触发机房底层干接点并联继电器
self.hal.trigger_dry_contact(f"CALL_FLR_{target_floor}")
# 步骤 B: 本地轮询指示灯电平，执行防抖确认与超时熔断
timeout_limit = 35.0
start_time = time.time()
while time.time() - start_time < timeout_limit:
if self._verify_indicator_with_debounce():
logging.info("FSM: Instruction accepted confirmed via debounced indicator.")
self.mqtt_client.publish("building/elevator/status",
json.dumps({"state": "ACCEPTED", "floor": target_floor}), qos=1)
with self.lock:
self.state = "IDLE"
return
time.sleep(0.4)
logging.error("FSM: Operation timeout. Hardware rollback triggered.")
# 超时异常处理：确保释放所有可能占用的物理端口
with self.lock:
self.state = "IDLE"
def start_networking(self):
self.mqtt_client.connect_async("cloud.internal.net", 1883, 60)
self.mqtt_client.loop_start()
if __name__ == "__main__":
controller = DispatchController()
controller.start_networking()
# 模拟物理按键生效后的指示灯延迟亮起
def simulate_elevator():
time.sleep(4)
controller.hal.indicator_raw_state = True
threading.Thread(target=simulate_elevator).start()
try:
while True:
time.sleep(1)
except KeyboardInterrupt:
controller.mqtt_client.loop_stop()
常见问题解答 (FAQ)
问题 1、采用电气并联模拟，控制节点如何获悉机械门是否遇到了夹人报警？
回答 1、控制节点不直接获取底层报警信号。它依赖超时机制：如下发开门指令后状态异常，节点自动释放继电器，原生机械防夹机制接管安全保护，确保人员通行无阻。
问题 2、在高频并发场景中，本地状态机性能是否受限？
回答 2、不会。通过多线程与锁机制保护状态变量，核心的逻辑触发消耗算力极低。系统的总体吞吐量主要受限于电梯机械升降速度，而非代码执行效率。
问题 3、本地发生网络瘫痪时，边缘节点如何确保设备资源安全释放？
回答 3、边缘状态机必须具备本地超时回收机制。当网络断联且本地任务超时后，节点内的自检机制自动切断所有输出，恢复按键的原始电气状态，避免逻辑死锁。
总结： 跨越低容错外挂的陷阱，关键在于果断剥离不稳定的机械控制部件并隐蔽至机房。通过部署全电气的边缘控制节点重构闭环，工业级架构能够帮助研发团队打造出高可用的数据底座。合理应用软硬件解耦设计，是实现标准化、高容错技术落地的有效路径。
