KUKA机器人Profinet通讯实战指南

做非标自动化集成,机器人通讯是绕不开的硬技能。

很多电气工程师会写PLC逻辑,但是碰到库卡KUKA机器人对接西门子1200,经常卡死:GSD文件报错、PN连不上、设备名称不一致、IO点位错乱。

Profinet作为工业最主流总线,通讯稳定、实时性高,绝大多数库卡集成项目全部采用PN通讯。

今天给大家更新机器人通讯实战。

本次实战为KUKA机器人 + S7-1200C Profinet通讯案例,采用工业以太网Profinet总线,实现PLC与机器人之间实时信号交互;

包含:机器人启停、报警读取、到位信号、互锁逻辑、IO点位映射。

手把手教你完成 S7-1200 + KUKA KR210 Profinet通讯,零基础跟着做也能一次性通讯成功。

一、硬件清单

硬件配置表:

名称 型号 数量
PLC S7-1217C 1台
工业机器人 KUKA KR-210 1台

二、机器人一侧参数配置(重点)

2.1、添加备选软件包

库卡机器人通讯失败,90%都是软件包版本不匹配。

2.1.1 软件包获取方式:

从KUKA机器人控制柜中将KOP备选软件包拷贝出来,然后在"WorkVisual Development Environment"软件中安装KUKA备选软件包(版本非常重要,尽量从控制柜中拷贝)。

KUKA软件包随客户定制控制柜时存放在D盘KUKA OPT中,如果此文件夹中没有找到相应软件,说明未购买软件,若需要购买请联系KUKA。

⚠️ 严禁使用网上通用版本,版本不一致直接通讯报错;

2.1.2 软件包安装步骤

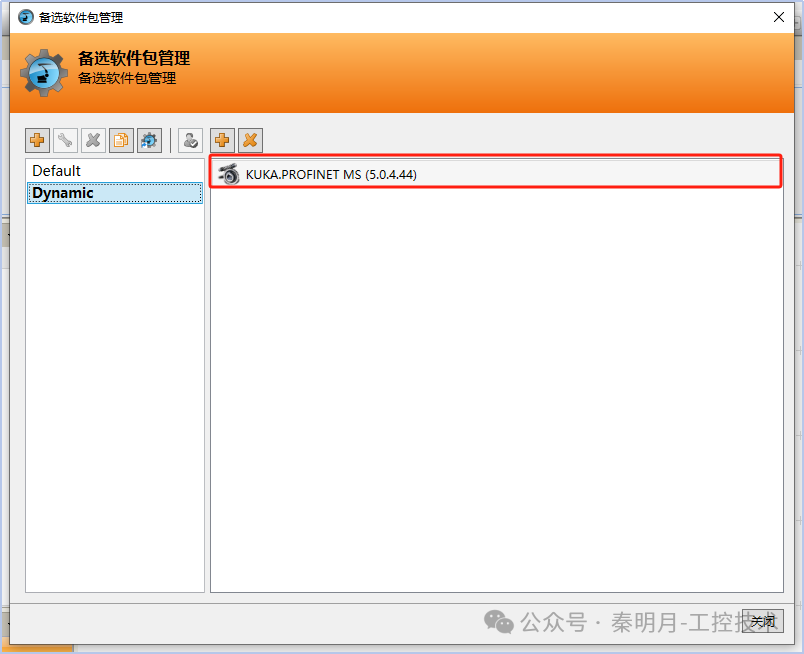

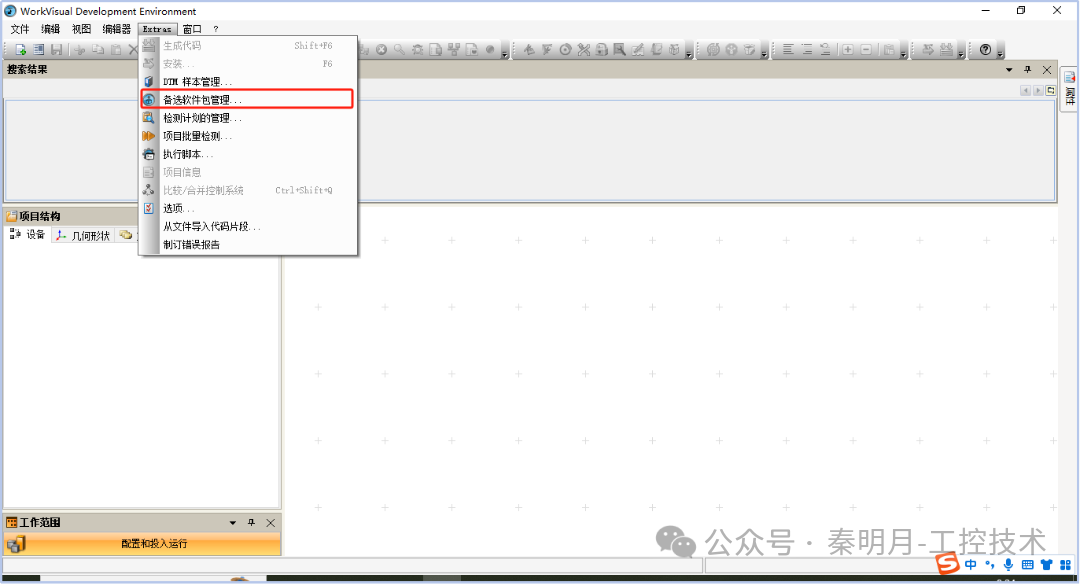

  • 打开WorkVisual软件,点击【Extras】---【备选软件包管理】;

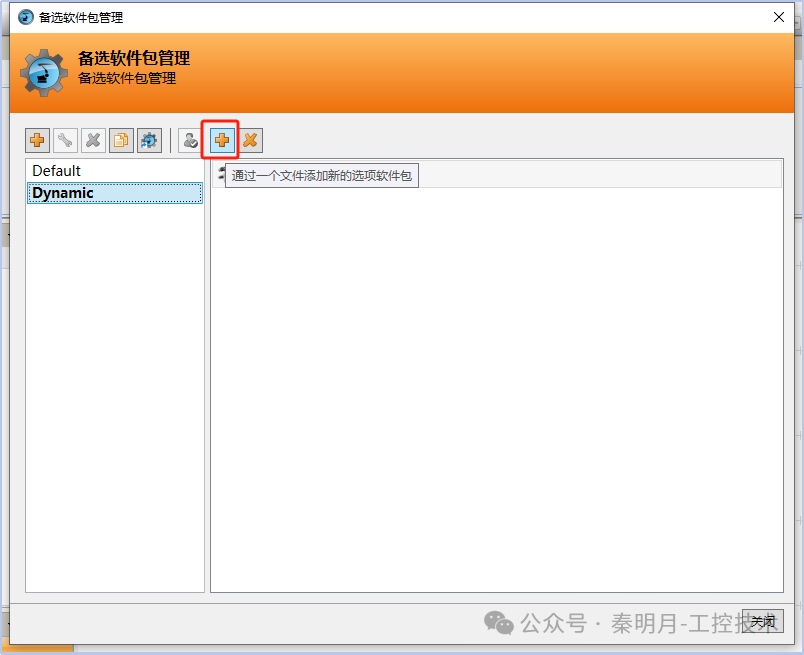

  • 导入从控制柜拷贝的KOP软件包,等待安装完成;

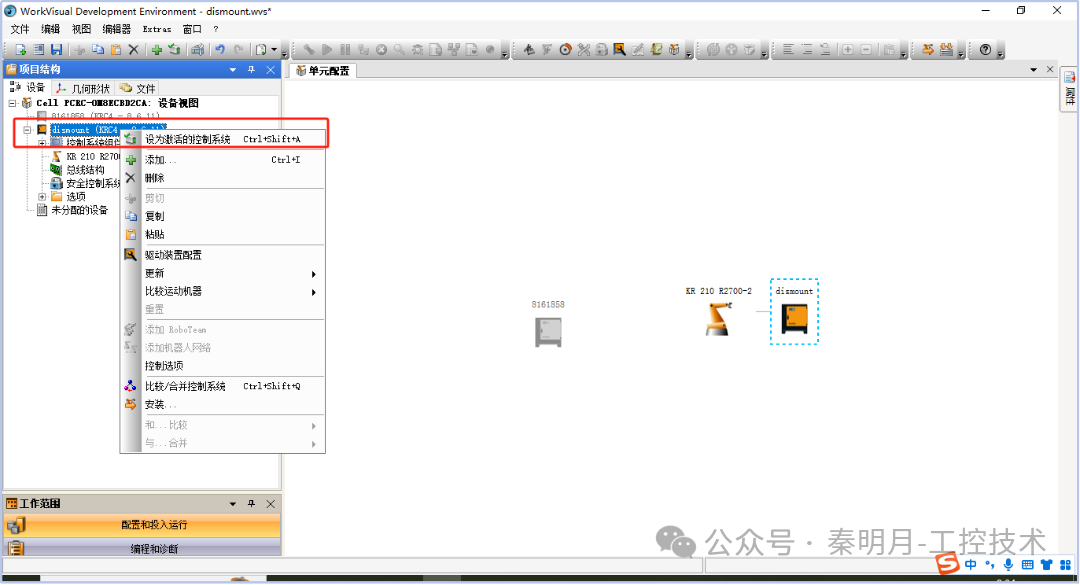

  • 安装完毕后,打开工程项目,选中KR210机器人,右键点击【激活】。

三、机器人总线参数配置

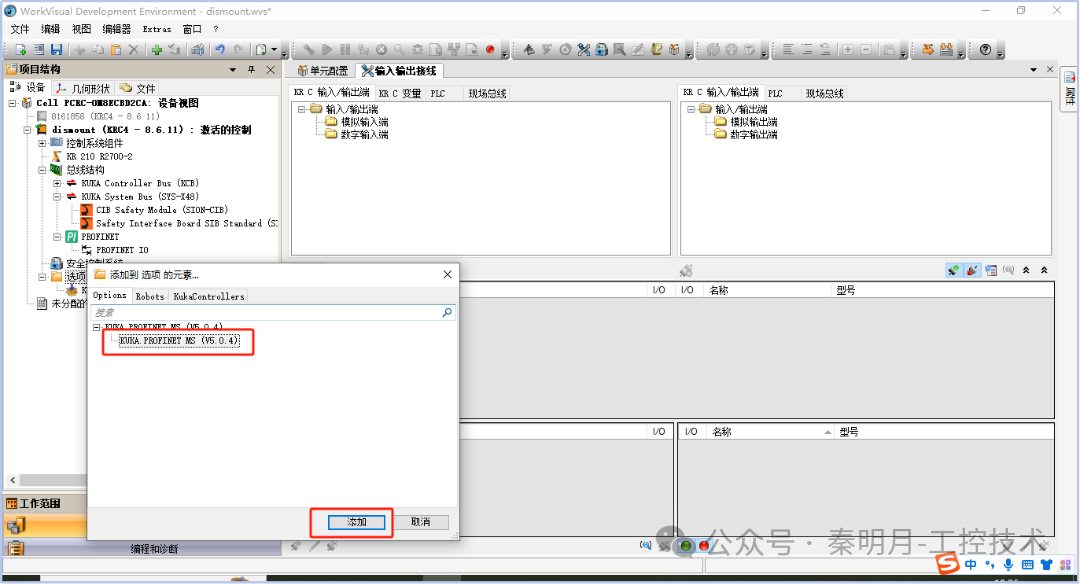

3.1 在选项中,添加已经安装好的软件包,如下图所示:

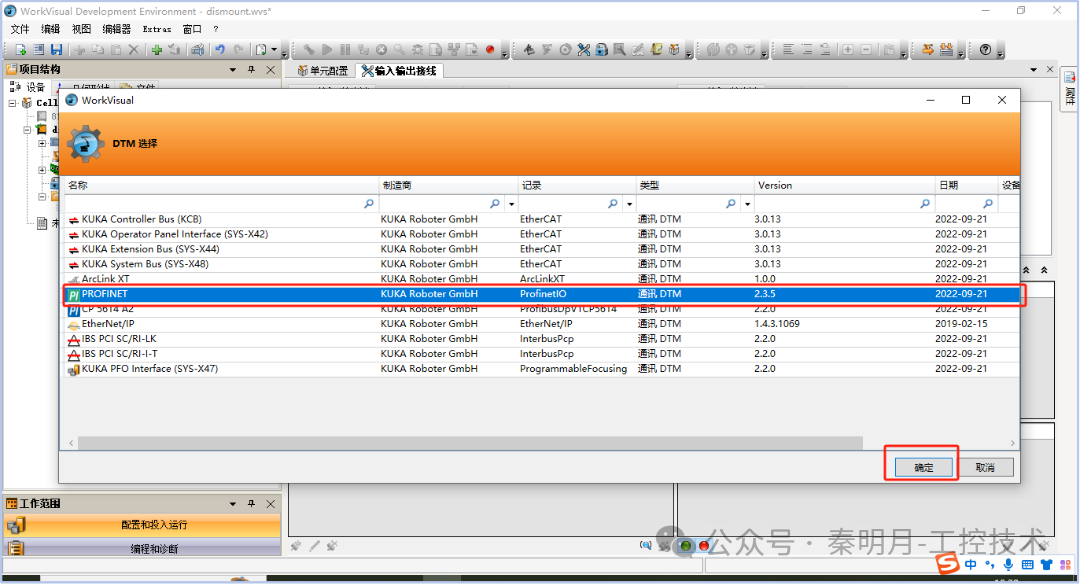

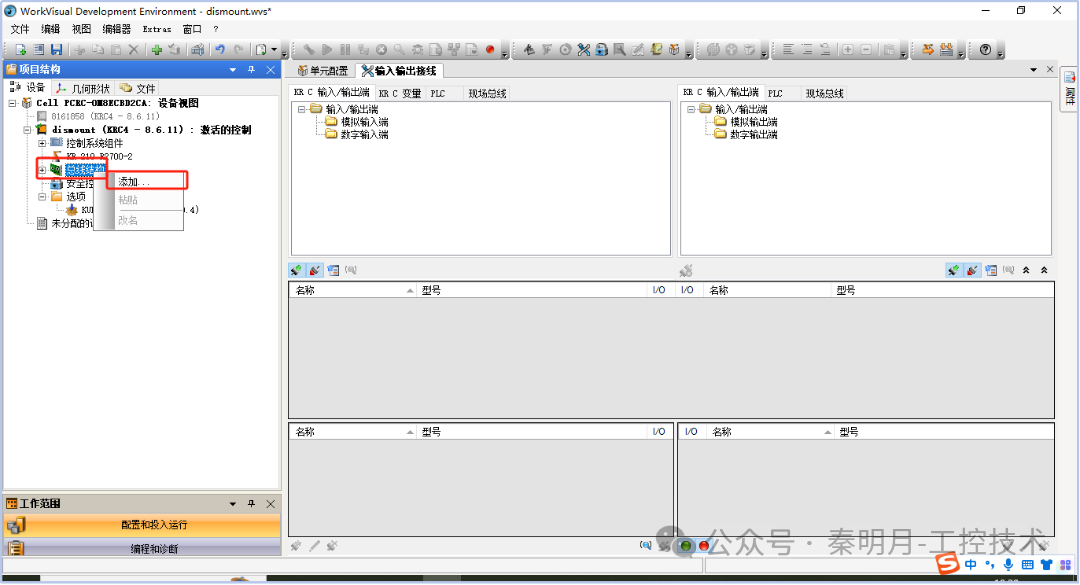

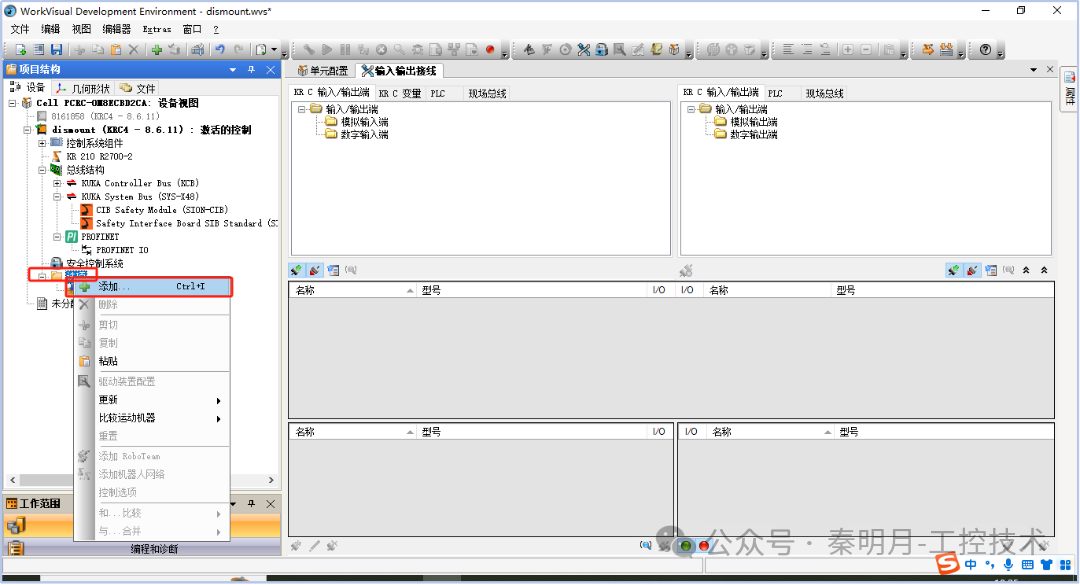

3.2 点击"总线结构",右键选择"添加",将"PROFINET"接口添加进来,如下图所示:

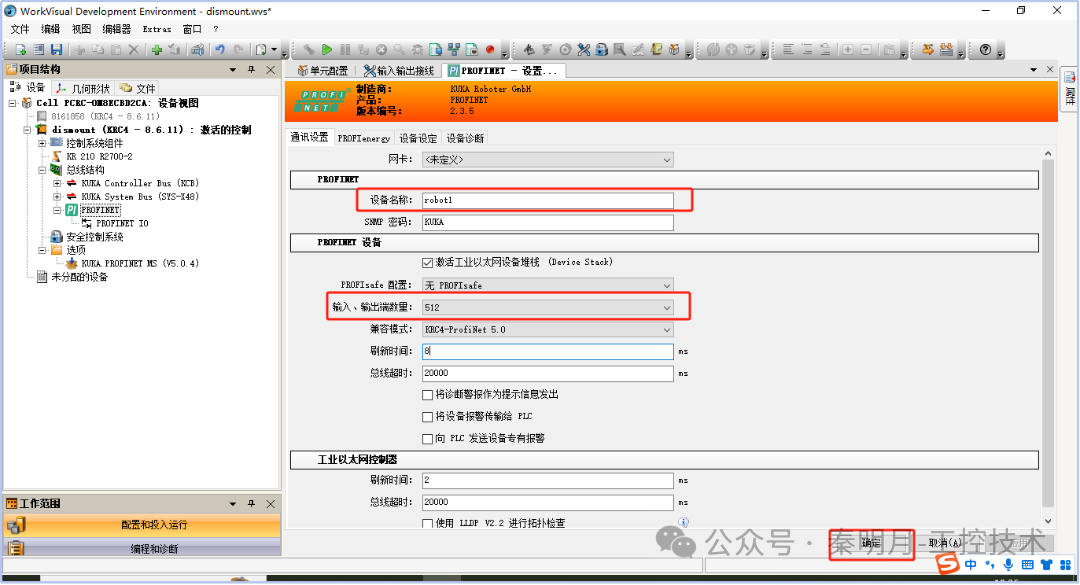

3.3 双击"PROFINET"打开接口配置界面,如下图所示:

设置"设备名称",此处设备名称要和PLC中的设备名称一致。

设置"输入、输出端数量",根据实际需要选择,默认为256(单位:Bool位)。配置完成后"确定"。

3.4 点击"输入输出接线"--"数字输入端"或"数字输出端",然后右击右侧的"PROFINET",配置输入输出IO点位具体的起始地址,如下图所示:

至此,KUKA机器人一侧的配置就完成了,编译无误后下载到机器人的控制器中即可。

四、PLC一侧博图参数配置

4.1 导入机器人GSD文件

首先需要将配置好的KUKA机器人的GSD文件安装到博图软件中,这里一定要用于机器人的版本型号对应的GSD文件,否则会导致通信失败。

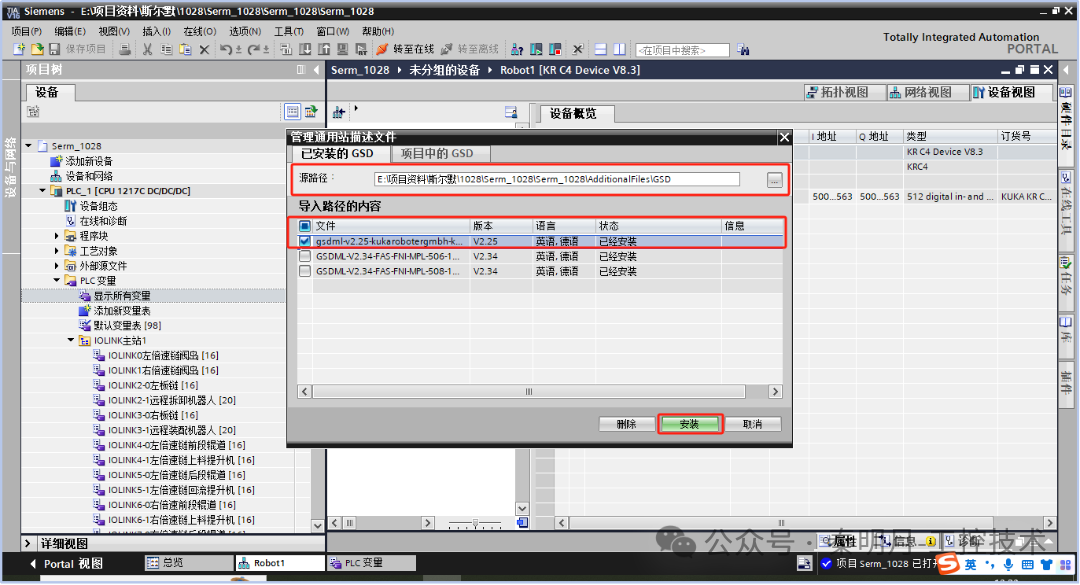

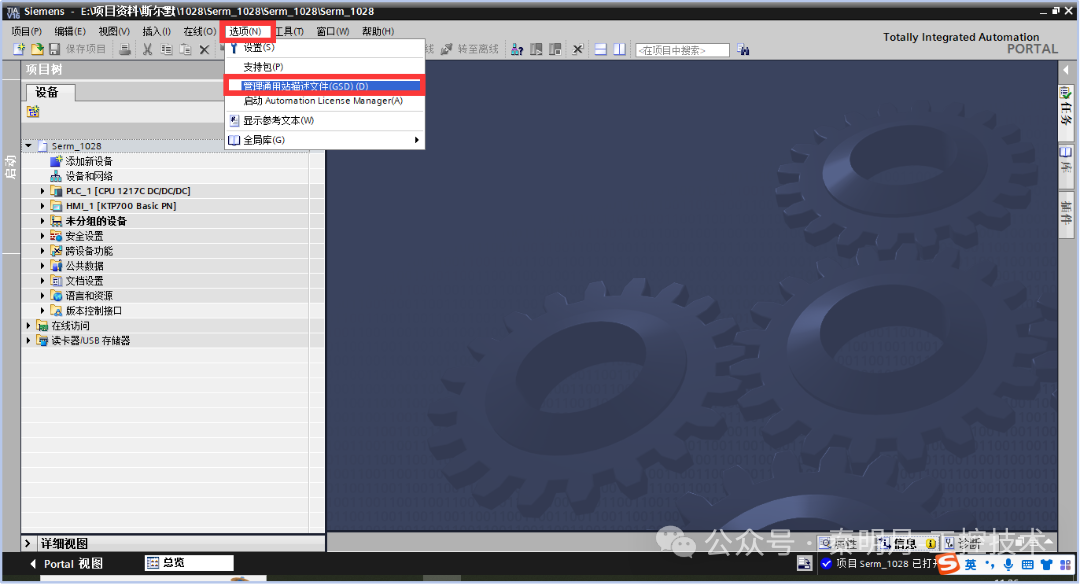

  • 打开博图软件,找到"选项-管理通用站描述文件GSD",找到自己需要的GSD文件,勾选安装即可,如下图所示:

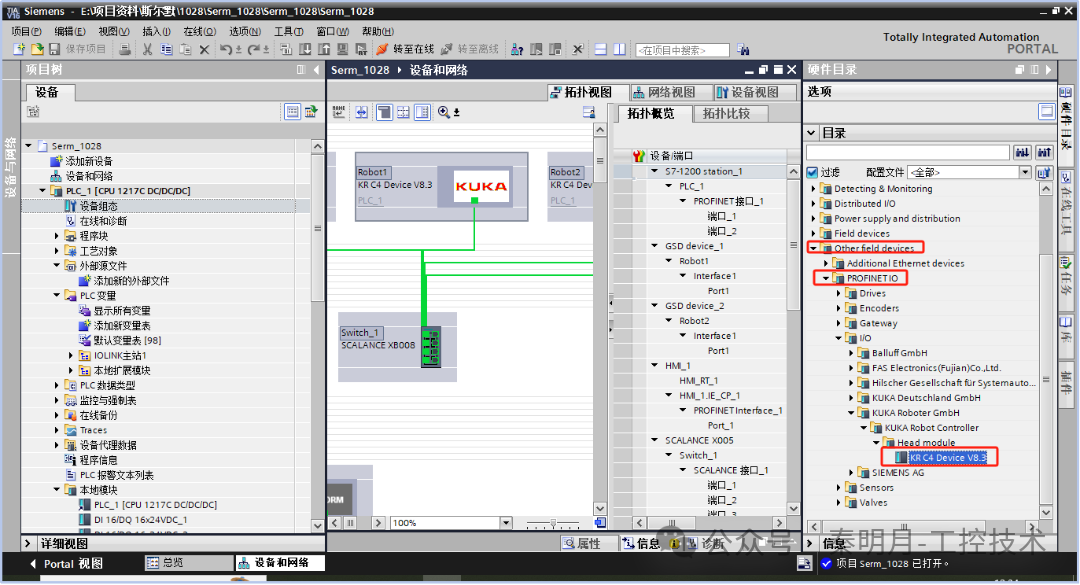

  • 安装完成后,系统会自动更新硬件目录,如下图所示:

4.2 PLC通讯参数配置

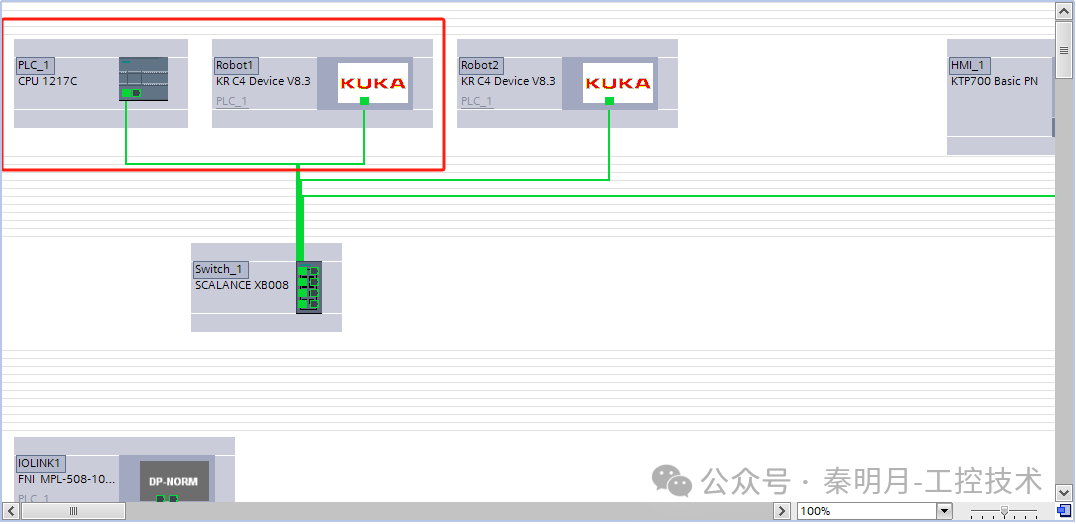

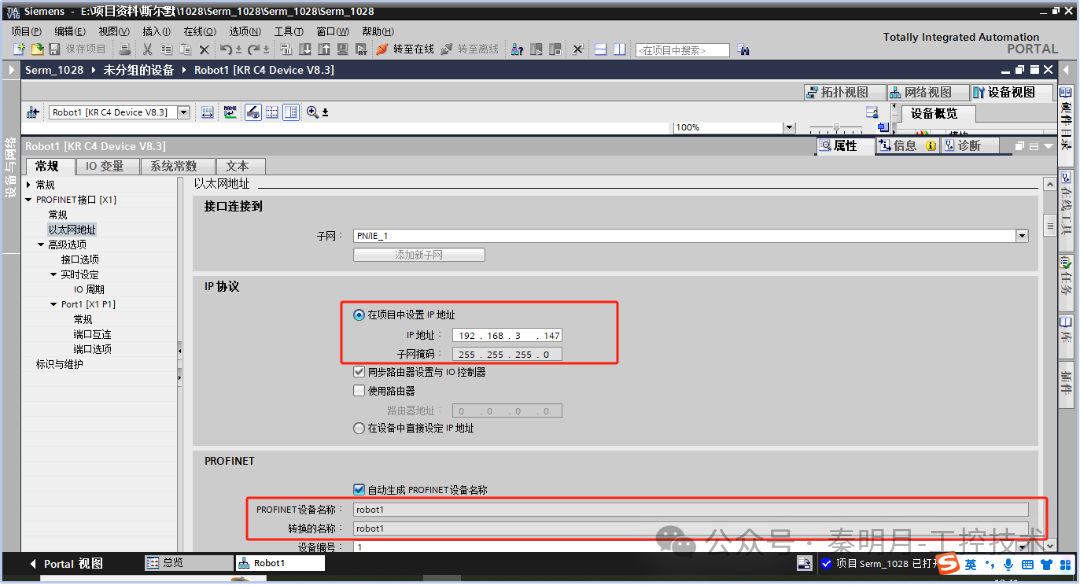

  • 在网络视图中添加KUKA机器人模块,并分配给PLC1,KUKA机器人的IP地址和PN设备名称必须和机器人一侧保持一致,如下图所示:

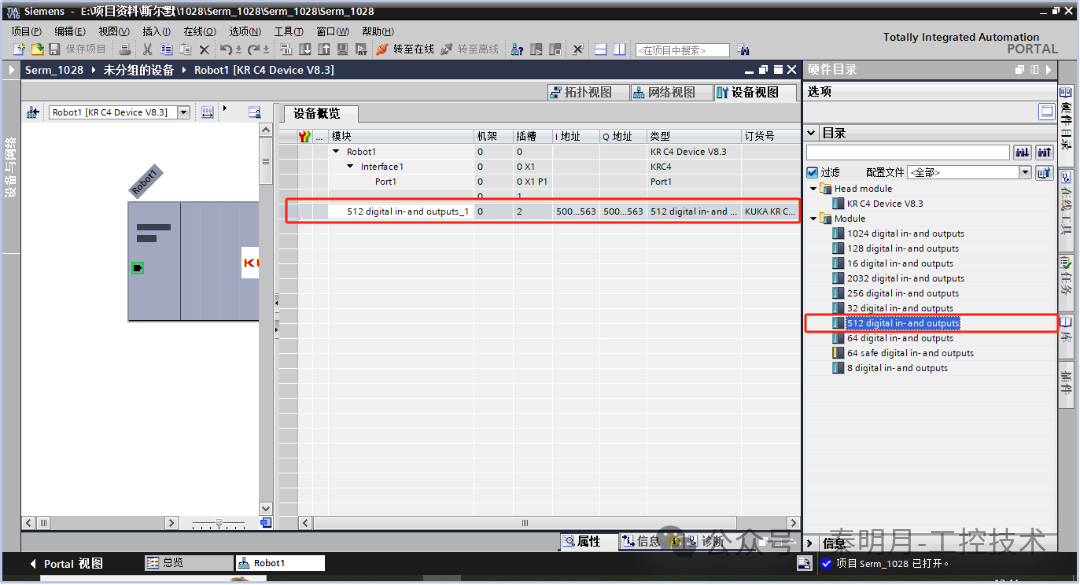

  • 在设备概览中可以看到KUKA模块的插槽和IO地址,可以将其默认的删除,然后重新拖拽自己需要的模块,如下图所示:

512个点位的输入/输出模块,对应32个字节的输入输出模块,其中IB500-IB563对应机器人的输出端信号,QB500-QB563对应机器人的输入端信号。
