Android影像基础-3A在系统平台中的实现

本章围绕影像3A技术是如何在高通和联发科的芯片平台上落地，高通平台通过statsNode，联发科平台通过HAL3A架构的实现方法，以及不同平台在实现逻辑上的对比和映射总结。

其他平台更新较慢，VX号持续更新，且进行了排版，链接：VX：Android影像基础-3A在系统平台中的实现

AF/AE/AWB是由对应的算法组去负责，集成这些算法是由软件完成的，所以影像系统需要熟悉原理的同时，协助算法一起分析和定位问题，或者使用3A信息实现新的需求功能。

CSDN每次都列为VIP内容，可以直接关注VX号免费查看原文：

索佳尼这几家方案不太清楚，本文以高通和联发科平台为例，如果没有相关资源，也可以学习其他平台比如RK、海思、全志等。

一、3A落地方法

3A算法的软件实现机制可以包括统计值获取和解析、算法调用和结果返回的完整流程。

结论先行，高通和联发科尽管实现3A的方式不同，两者在HAL层面遵循相同的Android HAL3规范和原则。针对上层framework都使用标准化的camera3_device_ops 接口，内部通过camera_metadata_t 传递3A参数与状态，内部均通过AE/AWB/AF状态机实现状态管理，3A控制都与CaptureRequest绑定，确保每帧参数一致性，而3A计算则都采用异步线程模型处理3A计算，避免阻塞主线程。

3A都遵循统一的统计闭环收敛：ISP统计 → HAL解析 → 3A算法 → 控制参数 → 下一帧，并在拍照前都需等待3A收敛后再触发Shutter。

通过整个闭环流程可知，整个流程是由软件和3A算法共同构成，联发科有HAL3A架构单独抽象出来专门负责3A软件部分，高通则把同类职责才分到了camx-CHI的stats中。联发科的3A是和P1硬件绑定，体现了其集中式的特点，高通的3A则是以节点的形式挂在IFE后面构成pipeline，体现了其高度模块化和内部抽象的特点。

二、高通Stat 3A实现

高通平台CamX-CHI架构中，软件通过Stats 机制，ISP统计值由Stats Parser解析成结构化数据，有camX stats 3A算法process计算，算法结果生产的控制量打包成CSL Packet，通过CSL应用到硬件sensor/ISP。高通的设计更加灵活性。

高通没有MTK Hal3A的概念，类似的职责分散在 StatsNode + AECNode/AWBNode/AFNode + FrameControl

数据流整体描述，从sensor 输出图像数据经过IFE后，同步生成统计信息stats Blob，然后经过parser解析为AECStats/AWBStats/AFStats，分发至AECNode/AWBNode/AFNode，各Node运行算法后合并统一生成FrameControl，再经过IFE Node 或Sensor Node，之后通过CSL将FrameControl转为CSL命令，通过KMD配置Sensor寄存器 (曝光/增益/AWB gain/AF position) ,硬件是生效后进行下一帧。

1. 统计值获取解析

StatsNode是CamX中的软件节点，即StatsNode负责统计值解析，输入是从ISP硬件（IFE/BPS）获取原始的3A（AE/AWB/AF/PD等）统计信息，输出是将原始统计转换为算法可用的结构化数据

代码位置：vendor/qcom/proprietary/camx/src/swl/stats/

会有人不了解统计值是什么，分别分类简单表述一下，AE统计值是描述亮度直方图以及区域曝光值信息，主要用于自动曝光算法计算；

AWB统计值是描述色温估计和RGB通道统计，用于白平衡增益算法计算；AF统计值是描述对比度值以及CPAF的相位检测数据，用于对焦位置计算；此外统计值还可能包含PD点信息或者ASD场景检测等等。

统计值是通过Buffer的方式流转，由ISP硬件的IFE/BPS产生，经过StatsNode解析buffer，最终被3A的so算法库使用，并最终作用回硬件。

2. 3A算法调用流程

高通使用Stats 加载机制，可以通过动态加载.so文件实现3A算法的替换，可以在/vendor/lib64/camera/components/路径下找到相关的算法so库，常见的算法名有com.qti.stats.aec.so或者com.qti.stats.awb.so等。

算法库入口函数，可以找类似ChiNodeEntry()的方法，通过回调的方式里面实现了输出算法的接口，包含创建实例以及处理请求等能力。

算法执行流程，首先通过上层每帧的request开始，在pipeline中通过ProcessRequest调用算法，其中会通过AddDeferredNode的接口加入延迟队列等待统计值就绪，队列在统计值Buffer就绪后调度DispatchReadyNodes，之后StatsNode根据获得的ISP统计信息，在ExecuteProcessRequest中解析为算法的输入格式，然后调用到对应Node中调用对应的com.qti.stats.aec.so算法库，最终算法库的输出为曝光参数、白平衡增益、对焦位置等信息。

3. 结果返回与参数应用

算法结果通过Metadata 返回给上层使用，算法结果通过FrameControl应用回ISP硬件，对应于寄存器控制过程。

对比联发科的直接控制寄存器，并通过i2c写入的流程，高通这里使用Frame Control抽象，AECNode的算法输出使用Frame Control汇总到statNode, 然后通过FrameNotify机制传递到IFE Node 或Sensor Node。

算法输出的结果不同生效的硬件也不同，但统一通过CSL层调用到高通的KMD从而实现最终寄存器的控制。比如AE的Shutter/Gain通过CSL写入Sensor寄存器，AWB的R/G/B Gain通过CSL写入IFE/IPE color correction模块，AF的Lens Position通过CSL实现VCM驱动控制马达。

三、联发科HAL3A实现

联发科可平台使用HAL3A和lib3a实现3A控制调节，通过Buffer mgr 获取ISP统计值，在独立线程 3A thread 中运行3A算法，通过IspTuningMgr等将结果写入buffer，最后由驱动侧完成寄存器写入硬件，形成完整的3A控制闭环。整个流程高度模块化，便于平台适配和算法优化。

1. 统计值获取解析

统计值来源与格式

MTK平台中，3A的统计值信息是由P1Node 硬件生成。其中AE统计值实际是将图像切分为128×90个block，每个block输出R/G/B/Y平均值构成，即通过结构体存储RGB色彩和亮度信息；AWB统计值则是记录每个block输出中心像素R/G/B值；AF统计值则支持类似16个窗口，每个窗口输出6种filter统计值（high_iir/low_iir/luma/sobel_v/sobel_h/ysat）。

统计值Buffer管理

HAL3A通过专门的Buffer管理器来获取ISP统计值，比如AE的曝光统计值是IAEBufMgr使用AEO buffer，然后用于后续的曝光计算；AF的对焦统计值是IAFOBufMgr使用AFO buffer，之后用于对焦算法；AE/AWB混合统计值是IAAOBufMgr使用AAO buffer,之后用于自动曝光和白平衡

初始化时则通过DMAInit()和AAStatEnable()等来启用统计。

统计值解析

统计值解析Parse Stats，则是把读取到的buffer结构体给到HAL3A，封装后提供给算法模块。

2. 3A算法调用流程

主线程循环

Hal3A会创建独立线程thread 3A： Hal3A::onThreadLoop来专门处理3A命令，会接受不同的case：Update、CaptureStart等

算法模块调用

各算法通过Manager单例调用，有ae_mgr af_mgr和awb_Mgr，通过mgr实例去调用具体的算法模块，比如：

IAeMgr::getInstance().doPvAE(...); // 预览AE

算法执行流程

每帧通过do3Aprocess函数执行算法，输入值是每帧拿到解析后的统计值信息，process固定某一个3A算法的过程，输出值是tuning参数，比如Shutter/Gain/ AWB Gain/Pos等

3. 结果返回与参数应用

算法结构

算法的输出通过特定结构体传递和封装，AE的结构体信息中主要包含change是否更新、shutter曝光时间(us)、sensorGain和ispGain，以及当前亮度信息等；AF的结构体信息包含change是否更新和NextPos马达位置等信息；AWB结构体包含change、RGB各通道的gain以及ColorTmp色温信息等。

参数写入流程

算法的输出结果需要回溯给硬件sensor和ISP，使其调整到平衡后停止。结果返回路径首先是算法输出生成ISP寄存器配置，通过Metadata封装到CaptureResult返回上层，下层则通过IspTuningMgr的接口sendIspTuningIOCtrl把参数通过Driver，写入Sensor/ISP寄存器，下一帧生效。

平台实现对比

首先这两种常见架构都遵循Android HAL3标准，但设计理念不同，联发科平台3A和P1深度绑定，集成度较高；高通平台3A加入pipeline中，模块化程度较高。

1. 架构设计差异

关于3A的不同平台设计理念不同，联发科核心实现架构是hal3A紧耦合架构，3A算法内聚在 aaa_mgr 模块，与P1 Node深度绑定，且P1 Node是3A与ISP的交汇节点；高通的核心架构是Stats Node插件化架构，AEC/AWB/AF Node各自独，3A算法为独立 .so 库；设计哲学的角度，联发科是高集成度、强稳定性，高通是高模块化、高开放性。

3A架构中，关于统计值输入，联发科HAL3A的是通过AEO/AFO等专用bufferMgr获取，高通是通过StatsNode统一解析；3A算法的线程，连发科是有独立3A主线程，高通则使用CamX线程池调度；关于算法的输出参数，联发科是通过IspTuningMgr等配置到diver，高通则通过CSL层才能写入配置KMD。

最后说到定制化开发，联发科的逻辑是可以直接Hal3A源码实现适配，高通则在CHI架构插件化修改。

2. 3A算法实现差异

联发科 3A 实现

联发科使用P1 Node为中心的思想，HAL3A直接从ISP Driver获取统计信息，3A算法与P1 Node紧密集成，通过Magic Number映射的方式关联3A帧号、Request ID以及统计信息，通过OnSyncBegin/OnSyncEnd 确保3A计算与硬件出帧同步 ，通过内部结构体和Metadata实现参数传递。

当每帧CaptureRequest下发的时候，进入到hal3的核心接口Hal3A::update()中，接收 Sensor 统计信息 (brightness,focus等) ，其中的aaa_mgr中运行3A算法，生成新一帧配置参数 (曝光时间、Sensor gain等)，回写参数到 metadata，供下一帧使用。

P1Node则有多个thread运行包括3A thread，3A thread接收Vsync信号 调用OnSyncEnd设置metadata，计算完成后结果驱动Sensor/ISP ，同通过ISP driver把3A参数应用到硬件寄存器，然后再从ISP中输出图像帧和新的统计值。

高通3A实现

高通使用Node化架构，进入StatsNode的核心接口ProcessRequest来收集解析3A统计信息，然后则由AEC、AWB、AF自独立Node运行算法，通过Topology XML配置连接在pipeline中。通过FrameNotify 和Fence保证同步，内部通过FrameControl传递参数，外部则通过metadata传递参数。

当每帧CaptureRequest下发的时候，首先到达camX core中，通过Usecase / Feature / Pipeline 逐层管理，然后到达Stats Node:收集IFE/BPS生成的统计信息，之后分别加载3a的算法库，计算的输出信息通过CSL层FrameControl转为CSL命令，发到KMD，然后发送到 Spectra ISP的寄存器中，之后由IFE输出图像帧和新的统计值。

3.软件模块差异

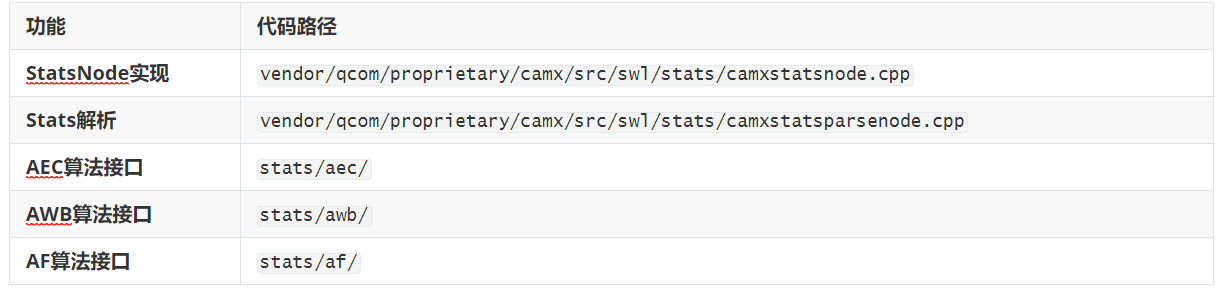

高通 Stats 3A Node核心代码

关键代码

高通调试工具链：

# 开启3A详细日志
adb shell setprop persist.camera.hal.debug 7
adb shell setprop persist.camera.3adebug 1

# 查看AEC/AWB/AF日志
adb logcat -s CamX | grep -E "STATS_AEC|STATS_AWB|STATS_AF"

# Dump统计值和图像
adb shell setprop persist.vendor.camera.autoImageDump true
adb shell setprop persist.vendor.camera.autoImageDumpMask 0x600

# 查看3A算法库加载
adb logcat -s CHIUSECASE | grep "stats"

核心结构体

// 3A算法库接口 vendor/qcom/proprietary/camx/src/core/chi/
typedef struct ChiAECAlgorithm {
    void* (*Create)(const AECAlgoCreateParam* param);
    void  (*Destroy)(void* algoHandle);
    int   (*ProcessStats)(void* algoHandle, const Stats* stats, AECOutput* output);
    int   (*SetParams)(void* algoHandle, const AECAlgoSetParam* param);
} ChiAECAlgorithm;

// Stats Node
class StatsNode : public Node {
    virtual CamxResult ProcessRequest(const Request& request);
    virtual CamxResult PostPipelineCreate();

    // 加载3A算法库
    CamxResult Load3AAlgorithms();

    // 统计处理
    CamxResult ProcessAECStats(const Stats* stats);
    CamxResult ProcessAWBStats(const Stats* stats);
    CamxResult ProcessAFStats(const Stats* stats);
};

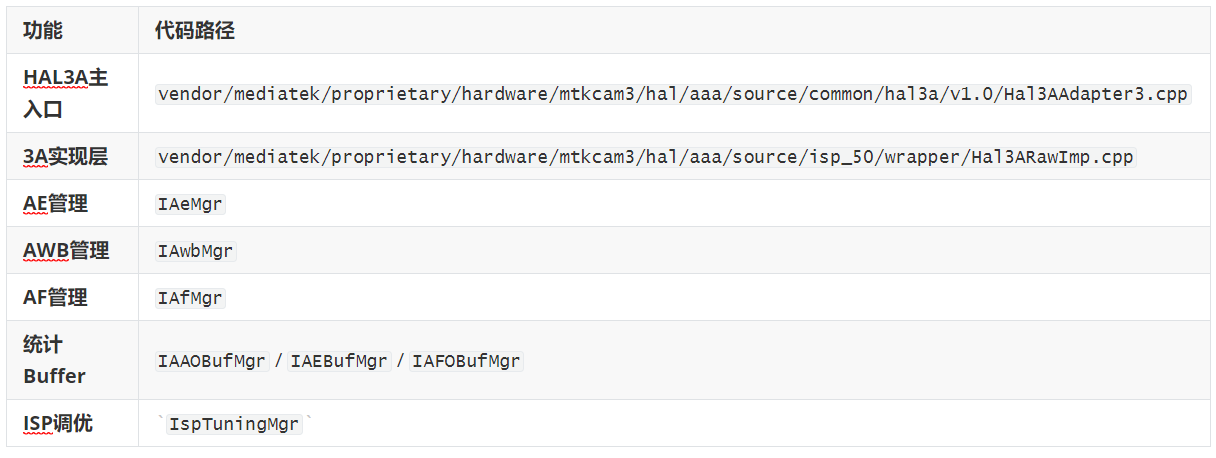

联发科 Hal3A 核心代码

关键代码

|

调试工具链：

# 开启HAL3A日志
adb shell setprop debug.hal3av3.log 263
adb shell setprop debug.camera.log.hal3a 1
adb shell setprop vendor.debug.3a.log 1

# 查看AE/AWB/AF状态
adb shell setprop vendor.debug.ae_mgr.enable 1
adb shell setprop vendor.debug.awb_mgr.enable 1
adb shell setprop vendor.debug.af_mgr.enable 4

# Dump统计值和图像
adb shell setprop vendor.debug.camera.dump 1

核心类

// vendor/mediatek/proprietary/hardware/mtkcam3/
class Hal3A : public IHal3A {
public:
    virtual bool update(const Request& request) = 0;  // 核心接口
    virtual void setParams(const Params& params) = 0;
    virtual void getParams(Params& params) = 0;

    // AE/AWB/AF 控制
    virtual void setAEMode(AEMode mode) = 0;
    virtual void setAFMode(AFMode mode) = 0;
    virtual void triggerAF() = 0;

    // 统计信息处理
    virtual void onVsyncEnd() = 0;  // 同步信号处理
    virtual void processStats(const Stats& stats) = 0;
};

// P1 Node中的3A线程
class P1Node {
    void onProcess3A();  // 3A Th 入口
    void onSyncEnd();    // Vsync结束回调
    // Magic Number管理
    uint32_t mMagicNum;  // 关联3A与帧
};

五、总结

联发科 Hal3A采用垂直集成思路，将3A算法深度嵌入P1 Node，通过Magic Number机制实现帧同步，优势在于稳定性高、集成度高，但灵活性受限。

高通 3A采用水平模块化思路，将3A算法解耦为独立Node，优势在可扩展性强、架构灵活，但开发复杂度高，需要深入理解CamX-CHI架构。

高通和联发科都遵循Android HAL3标准，所以在对外比如，Metadata接口、状态机定义、统计回环机制上等都保持一致，从而确保应用层兼容性。

本章主要介绍3A算法在高通和联发科平台的落地实现，如果你是影像行业的从业者，建议参考本文对照代码仔细拆解和溯源，这样才能理解更深。
