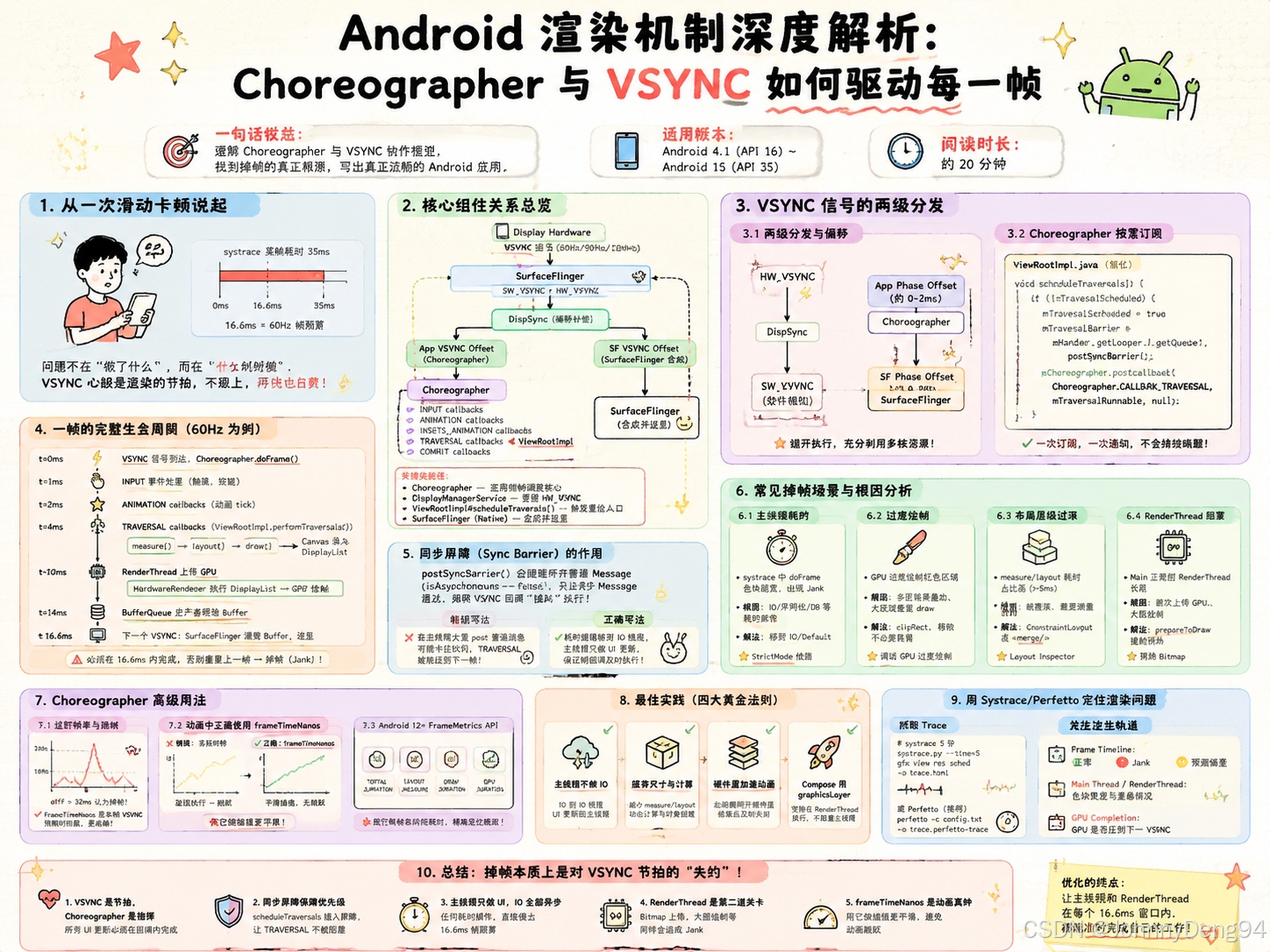

Android 渲染机制深度解析：Choreographer 与 VSYNC 如何驱动每一帧

一句话收益 ：理解 Choreographer 与 VSYNC 协作模型，找到掉帧的真正根源，写出真正流畅的 Android 应用。
适用版本 ：Android 4.1 (API 16) ~ Android 15 (API 35)
阅读时长：约 20 分钟

1. 从一次滑动卡顿说起

你一定遇到过这种场景：RecyclerView 滑动时偶尔卡一下，systrace 显示某帧耗时 35ms，刚好超过 16.6ms 的门槛。你优化了 onBindViewHolder，减少了布局层级，但卡顿依然时隐时现。

问题的根源往往不在"做了什么"，而在"什么时候做"。Android 渲染系统有严格的节拍------VSYNC 信号驱动的心跳。不跟上这个心跳，再快的代码也白费。

2. 核心组件关系总览

复制代码

Display Hardware
      │ VSYNC 信号（60Hz/90Hz/120Hz）
      ▼
SurfaceFlinger ──────────────────────────────────────────────┐
      │ SW_VSYNC / HW_VSYNC                                  │
      ▼                                                       │
  DispSync (偏移补偿)                                        │
      │                                                       │
      ├──► App VSYNC Offset (Choreographer)                  │
      │         │                                            │
      │         ▼                                            │
      │    Choreographer                                     │
      │    ├── INPUT callbacks                               │
      │    ├── ANIMATION callbacks                           │
      │    ├── INSETS_ANIMATION callbacks                    │
      │    ├── TRAVERSAL callbacks  ◄── ViewRootImpl         │
      │    └── COMMIT callbacks                              │
      │                                                       │
      └──► SF VSYNC Offset (SurfaceFlinger 合成)  ◄──────────┘

关键类路径：

android.view.Choreographer --- 应用侧帧调度核心
com.android.server.display.DisplayManagerService --- 管理 HW_VSYNC
android.view.ViewRootImpl#scheduleTraversals() --- 触发重绘入口
android.graphics.SurfaceFlinger（Native）--- 合成并送显

3. VSYNC 信号的两级分发

3.1 硬件 VSYNC（HW_VSYNC）

显示器每完成一帧扫描，发出硬件中断。SurfaceFlinger 监听此中断，通过 DispSync 对信号建模，生成软件 VSYNC（SW_VSYNC），避免对每帧都占用真实硬件中断。

复制代码

HW_VSYNC ──► DispSync ──► SW_VSYNC (软件模拟)
                │
                ├── App Phase Offset (约 0~2ms)   ──► Choreographer
                └── SF  Phase Offset (约 6~8ms)   ──► SurfaceFlinger

两个偏移量通过 surface_flinger.xml 配置，目的是让 App 渲染与 SF 合成错开执行，充分利用多核。

3.2 Choreographer 接收 VSYNC

Choreographer 不会持续监听 VSYNC，而是按需订阅：

kotlin 复制代码

// ViewRootImpl.java（简化）
void scheduleTraversals() {
    if (!mTraversalScheduled) {
        mTraversalScheduled = true
        mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier() // 插入同步屏障
        mChoreographer.postCallback(
            Choreographer.CALLBACK_TRAVERSAL,
            mTraversalRunnable,  // 执行 measure/layout/draw
            null
        )
    }
}

postCallback 最终调用 scheduleVsyncLocked() → DisplayEventReceiver.scheduleVsync()，向 SurfaceFlinger 请求下一个 VSYNC 通知，一次订阅，一次通知，不会持续唤醒。

4. 一帧的完整生命周期

复制代码

t=0ms   ┌─ VSYNC 信号到达
        │  Choreographer.doFrame() 被 Looper 唤醒
t=1ms   ├─ INPUT 事件处理（触摸、按键）
        │
t=2ms   ├─ ANIMATION callbacks（ValueAnimator、ObjectAnimator tick）
        │
t=4ms   ├─ TRAVERSAL callbacks
        │   ViewRootImpl.performTraversals()
        │   ├── measure()
        │   ├── layout()
        │   └── draw()  ──► Canvas 指令录入 DisplayList
        │
t=10ms  ├─ RenderThread 上传 GPU
        │   HardwareRenderer 执行 DisplayList → GPU 绘制
        │
t=14ms  ├─ BufferQueue 生产者释放 Buffer
        │
t=16.6ms└─ 下一个 VSYNC：SurfaceFlinger 消费 Buffer，送显

关键：整个链路必须在 16.6ms 内完成（60Hz）。超时则 SurfaceFlinger 无 Buffer 可用，重复上一帧 → 掉帧（Jank）。

5. 同步屏障（Sync Barrier）的作用

scheduleTraversals 中插入的 postSyncBarrier() 会阻塞所有普通 Message （isAsynchronous == false），只让异步 Message 通过。Choreographer 发出的回调都是异步 Message，因此 VSYNC 回调可以"插队"，不被业务消息延迟。

复制代码

错误写法：
// 在主线程 Handler 大量 postDelayed 普通消息
handler.postDelayed({ heavyTask() }, 0)
// → 可能卡住同步屏障前的队列，让 TRAVERSAL 推迟到下一帧

正确写法：
// 耗时逻辑移到协程 IO 线程，仅在主线程更新 UI
lifecycleScope.launch(Dispatchers.IO) {
    val result = heavyTask()
    withContext(Dispatchers.Main) { textView.text = result }
}

6. 常见掉帧场景与根因分析

6.1 主线程耗时

现象：systrace 中 Choreographer#doFrame 色块超宽，UI Thread 出现红色 Jank 标记。
原因：主线程执行了 IO、序列化、数据库查询等耗时操作。
复现：StrictMode.setThreadPolicy(StrictMode.ThreadPolicy.Builder().detectAll().penaltyLog().build())。
解决：迁移到 Dispatchers.IO 或 Dispatchers.Default。

6.2 过度绘制

现象：GPU 渲染模式分析 中蓝色基线过高，即便主线程无耗时逻辑也掉帧。
原因：多层背景叠加、onDraw 在大区域反复 drawBitmap。
复现：开发者选项 → 调试 GPU 过度绘制，红色区域即为问题点。
解决：使用 clipRect() 限制绘制区域，移除不必要的背景。

kotlin 复制代码

// 错误写法：父 View 和子 View 都设置了 #FFFFFF 背景
// 问题：造成两次绘制同一区域
parent.setBackgroundColor(Color.WHITE)
child.setBackgroundColor(Color.WHITE)

// 正确写法：只保留最顶层必要背景
parent.setBackgroundColor(Color.WHITE)
// child 无需重复设置

6.3 布局层级过深

现象：measure/layout 耗时占比高（> 5ms）。
原因：LinearLayout 嵌套过深，RelativeLayout 双重测量。
复现：Layout Inspector 中查看 View 树深度。
解决：用 ConstraintLayout 打平层级，或使用 merge 标签减少冗余层。

6.4 RenderThread 阻塞

现象：主线程 doFrame 正常，但 RenderThread 出现长尾。
原因：Bitmap 在 RenderThread 第一次使用时上传 GPU（prepareToDraw 未提前调用）；或 Canvas.drawBitmap 传入大图。
解决：

kotlin 复制代码

// 提前在后台线程预热 Bitmap GPU 上传
Glide.with(context)
    .asBitmap()
    .load(url)
    .into(object : CustomTarget<Bitmap>() {
        override fun onResourceReady(resource: Bitmap, transition: Transition<in Bitmap>?) {
            resource.prepareToDraw()  // 触发 GPU 纹理上传
            imageView.setImageBitmap(resource)
        }
        override fun onLoadCleared(placeholder: Drawable?) {}
    })

7. Choreographer 高级用法

7.1 监听帧率与跳帧

kotlin 复制代码

class FrameMonitor {
    private var lastFrameNanos = 0L

    fun start() {
        Choreographer.getInstance().postFrameCallback(object : Choreographer.FrameCallback {
            override fun doFrame(frameTimeNanos: Long) {
                if (lastFrameNanos != 0L) {
                    val diffMs = (frameTimeNanos - lastFrameNanos) / 1_000_000
                    if (diffMs > 32) {  // 超过两帧（16.6ms×2）认为掉帧
                        Log.w("FrameMonitor", "Jank detected: ${diffMs}ms")
                    }
                }
                lastFrameNanos = frameTimeNanos
                // 继续监听
                Choreographer.getInstance().postFrameCallback(this)
            }
        })
    }
}

frameTimeNanos 是本帧 VSYNC 的预期时间戳（纳秒），不是实际执行时间，用于动画插值比 System.nanoTime() 更准确。

7.2 动画中正确使用 frameTimeNanos

kotlin 复制代码

// 错误写法：用系统时钟做动画插值
val elapsed = System.currentTimeMillis() - startTime
// 问题：若本帧延迟执行，动画会出现跳跃

// 正确写法：用 Choreographer 回调的 frameTimeNanos
Choreographer.getInstance().postFrameCallback { frameTimeNanos ->
    val elapsed = (frameTimeNanos - startTimeNanos) / 1_000_000f
    val fraction = (elapsed / duration).coerceIn(0f, 1f)
    view.translationX = interpolator.getInterpolation(fraction) * targetX
    if (fraction < 1f) Choreographer.getInstance().postFrameCallback(this)
}

7.3 Android 12+ FrameMetrics API

kotlin 复制代码

// 监听每帧各阶段耗时细节
window.addOnFrameMetricsAvailableListener({ _, frameMetrics, _ ->
    val totalDuration = frameMetrics.getMetric(FrameMetrics.TOTAL_DURATION) / 1_000_000
    val layoutDuration = frameMetrics.getMetric(FrameMetrics.LAYOUT_MEASURE_DURATION) / 1_000_000
    val drawDuration = frameMetrics.getMetric(FrameMetrics.DRAW_DURATION) / 1_000_000
    val gpuDuration = frameMetrics.getMetric(FrameMetrics.GPU_DURATION) / 1_000_000
    // 上报到 APM 平台
}, Handler(Looper.getMainLooper()))

8. 最佳实践

8.1 不要在主线程做任何 IO

做法：使用 Dispatchers.IO + withContext 切换上下文。
原因：VSYNC 回调在主线程执行，任何 IO 阻塞都会直接推迟下一帧渲染。
对比：不这样做 → 即使只有 5ms 的文件读取，也会让 16.6ms 的帧预算直接透支。

8.2 减少 measure/layout 中的动态计算

做法：将不随滑动变化的尺寸缓存为成员变量，避免在 onMeasure/onLayout 内执行字符串拼接或对象创建。
原因：RecyclerView 滑动时每个可见 item 每帧都可能触发 measure，GC 压力直接反映在帧耗时。
对比：不缓存 → 滑动时大量短生命周期对象触发 GC stop-the-world，产生间歇性 Jank。

8.3 使用 Hardware Layer 加速动画

做法：对执行 alpha/translation/rotation 动画的 View，动画期间设置 LAYER_TYPE_HARDWARE，动画结束后恢复 LAYER_TYPE_NONE。
原因：硬件层将 View 内容缓存为 GPU 纹理，动画期间仅变换纹理矩阵，无需重新 draw。
对比：不用 → 每帧重新执行 onDraw，对复杂 View（如 RecyclerView item）开销极大。

kotlin 复制代码

view.animate()
    .alpha(0f)
    .withStartAction { view.setLayerType(View.LAYER_TYPE_HARDWARE, null) }
    .withEndAction   { view.setLayerType(View.LAYER_TYPE_NONE, null) }
    .start()

8.4 Compose 中使用 graphicsLayer 替代属性动画

做法：在 Compose 中对平移、旋转、缩放、alpha 动画优先使用 Modifier.graphicsLayer，配合 Animatable 或 animate*AsState。
原因：graphicsLayer 的变换在 RenderThread 执行，不阻塞主线程 Composition。
对比：直接修改 offset Modifier → 触发 Recomposition → 主线程参与 → 高频动画下丢帧风险大。

kotlin 复制代码

val scale by animateFloatAsState(if (pressed) 0.95f else 1f)
Box(
    Modifier.graphicsLayer(scaleX = scale, scaleY = scale) // RenderThread 执行
) { /* content */ }

9. 用 Systrace/Perfetto 定位渲染问题

bash 复制代码

# 抓取 5 秒渲染相关 trace
python $ANDROID_HOME/platform-tools/systrace/systrace.py \
    --time=5 gfx view res sched -o trace.html

# 或用 Perfetto（Android 10+，推荐）
adb shell perfetto -c - --txt -o /data/misc/perfetto-traces/trace.perfetto-trace <<EOF
buffers { size_kb: 63488 fill_policy: DISCARD }
data_sources { config { name: "android.surfaceflinger.frametimeline" } }
data_sources { config { name: "track_event" } }
duration_ms: 5000
EOF
adb pull /data/misc/perfetto-traces/trace.perfetto-trace

在 Perfetto UI（ui.perfetto.dev）中关注：

Frame Timeline 轨道：绿色=正常，红色=Jank，黄色=预测偏差
Main Thread 与 RenderThread 的色块宽度及重叠情况
GPU Completion 时间线：GPU 处理时间是否压到下一 VSYNC

10. 总结

VSYNC 是节拍，Choreographer 是指挥：所有 UI 更新必须在 VSYNC 回调内完成，超时即掉帧。
同步屏障保障帧回调优先级 ：scheduleTraversals 插入屏障让 TRAVERSAL 不被业务消息阻塞。
主线程只做 UI，IO 全部异步：任何耗时操作都是对 16.6ms 帧预算的直接侵占。
RenderThread 是第二道关卡：Bitmap 上传、大图绘制同样会造成 Jank，需提前预热。
frameTimeNanos 是动画的真实时钟：用它做插值比系统时钟更平滑，避免动画跳跃。

核心结论：掉帧本质上是对 VSYNC 节拍的"失约"，优化的终点是让主线程和 RenderThread 在每个 16.6ms 窗口内都能准时完成自己的工作。

参考资料

Choreographer 官方文档
Android 渲染机制 --- Jank 检测
Perfetto 文档
AOSP 源码：
- frameworks/base/core/java/android/view/Choreographer.java
- frameworks/base/core/java/android/view/ViewRootImpl.java
- frameworks/native/services/surfaceflinger/Scheduler/DispSync.cpp
- frameworks/native/libs/gui/DisplayEventReceiver.cpp
