1. PINN

物理信息神经网络 (PINN) 在深度学习模型的训练中包含支配现实的物理定律，从而能够对复杂现象进行预测和建模，同时遵守基本物理原理。

2. PINN实现实例

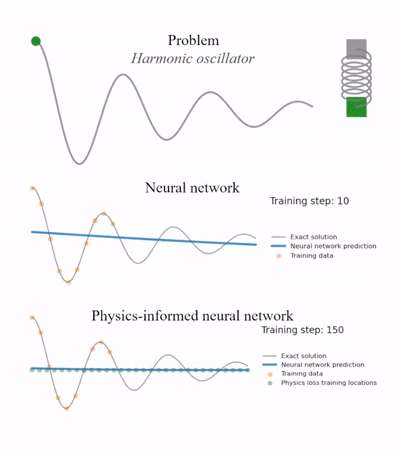

2.1. 求解一个一维阻尼谐振子（Damped Harmonic Oscillator）的常微分方程 （ODE）。方程符合牛顿第二定律：

2.2 python实现代码

=============================================================================

物理信息神经网络 (PINN) --- 1D 阻尼谐振子

Physics-Informed Neural Network for a Damped Harmonic Oscillator

=============================================================================

基于 Ben Moseley 的教程:

https://benmoseley.blog/my-research/so-what-is-a-physics-informed-neural-network/

YouTube: https://www.youtube.com/watch?v=1qyZaTF-MUQ

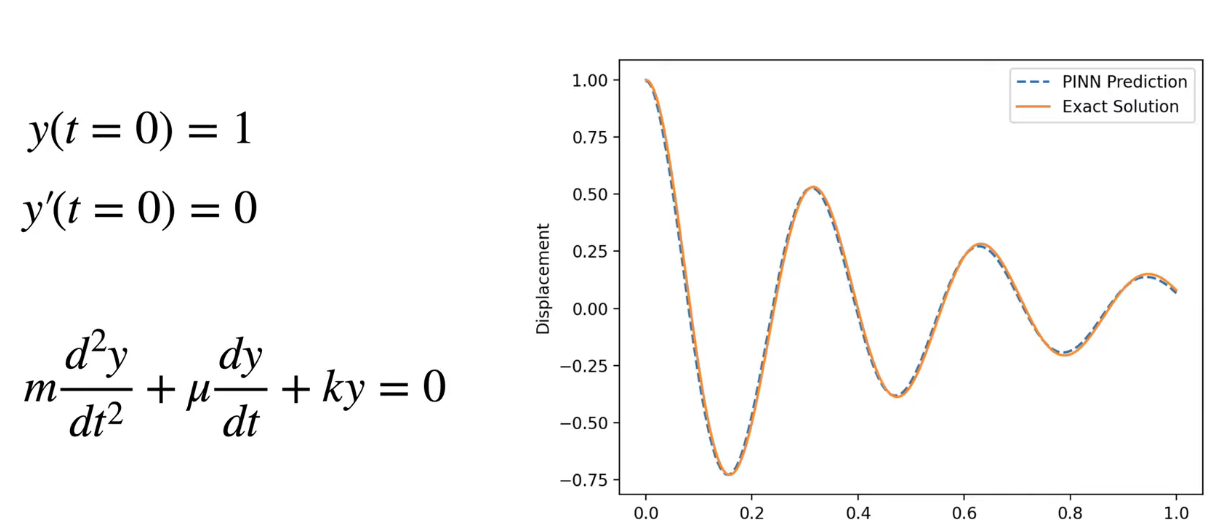

物理方程 (ODE):

m * d²u/dt² + μ * du/dt + k * u = 0

解析解 (欠阻尼, δ < ω₀):

u(t) = exp(-δt) * (A*cos(ωt) + B*sin(ωt))

其中 δ = μ/(2m), ω₀ = sqrt(k/m), ω = sqrt(ω₀² - δ²)

初始条件:

u(0) = 1, u'(0) = 0

PINN 损失函数 = 数据损失 + 物理损失

L = (1/N) Σ (u_NN(xᵢ) - u_true(xᵢ))²

  • (1/M) Σ (m*u_NN''(xⱼ) + μ*u_NN'(xⱼ) + k*u_NN(xⱼ))²

=============================================================================

依赖库: pip install torch numpy matplotlib scipy

=============================================================================

代码包含四大模块：

① 物理方程设置（阻尼谐振子 ODE）

② 神经网络架构 (FCN 类)

  • 全连接网络：1 → 32 → 32 → 32 → 1，使用 Tanh 激活
  • Xavier 初始化，利于梯度传播

③ PINN 核心：物理损失

  • 用 torch.autograd.grad 对输入 tt t 自动求一阶、二阶导数
  • 将 ODE 残差加入损失函数：L = L_data + λ × L_physics
  • 只需 9 个稀疏观测点，PINN 即可外推到 t∈[0,10]t

④ 逆问题演示（Bonus）

  • 将 μ（摩擦系数）设为可学习参数 nn.Parameter

  • 从观测数据反推未知物理参数，展示 PINN 的逆问题能力

    """

    复制代码
    物理信息神经网络 (PINN) --- 1D 阻尼谐振子
Physics-Informed Neural Network for a Damped Harmonic Oscillator

    =============================================================================
    基于 Ben Moseley 的教程:
    https://benmoseley.blog/my-research/so-what-is-a-physics-informed-neural-network/
    YouTube: https://www.youtube.com/watch?v=1qyZaTF-MUQ

    复制代码
    物理方程 (ODE):
    m * d²u/dt² + μ * du/dt + k * u = 0

解析解 (欠阻尼, δ < ω₀):
    u(t) = exp(-δt) * (A*cos(ωt) + B*sin(ωt))
    其中 δ = μ/(2m), ω₀ = sqrt(k/m), ω = sqrt(ω₀² - δ²)

初始条件:
    u(0) = 1,  u'(0) = 0

PINN 损失函数 = 数据损失 + 物理损失
    L = (1/N) Σ (u_NN(xᵢ) - u_true(xᵢ))²
      + (1/M) Σ (m*u_NN''(xⱼ) + μ*u_NN'(xⱼ) + k*u_NN(xⱼ))²

    =============================================================================
    依赖库: pip install torch numpy matplotlib scipy

    """

    import torch
    import torch.nn as nn
    import numpy as np
    import matplotlib.pyplot as plt
    from scipy.integrate import solve_ivp

    ─────────────────────────────────────────────

    0. 随机种子（可复现）

    ─────────────────────────────────────────────

    torch.manual_seed(42)
    np.random.seed(42)

    ─────────────────────────────────────────────

    1. 物理参数

    ─────────────────────────────────────────────

    m = 1.0 # 质量 mass
    mu = 0.4 # 摩擦系数 friction coefficient
    k = 4.0 # 弹簧常数 spring constant

    阻尼参数（辅助计算解析解）

    delta = mu / (2 * m) # 衰减率
    omega0 = np.sqrt(k / m) # 固有频率
    omega = np.sqrt(omega02 - delta2) # 有阻尼振动频率

    print(f"物理参数: m={m}, μ={mu}, k={k}")
    print(f"衰减率 δ={delta:.4f}, 固有频率 ω₀={omega0:.4f}, 振动频率 ω={omega:.4f}")
    print(f"运动状态: {'欠阻尼' if delta < omega0 else '过阻尼/临界阻尼'}")

    ─────────────────────────────────────────────

    2. 解析解（用于对比验证）

    ─────────────────────────────────────────────

    def analytic_solution(t):
    """
    阻尼谐振子解析解
    u(t) = exp(-δt) * cos(ωt) (满足初始条件 u(0)=1, u'(0)=0)
    """
    return np.exp(-delta * t) * np.cos(omega * t)

    ─────────────────────────────────────────────

    3. 训练数据点（稀疏观测点，模拟实验测量）

    ─────────────────────────────────────────────

    稀疏采样 9 个训练点，范围 t ∈ [0, 1]

    t_train_np = np.array([0.0, 0.05, 0.1, 0.25, 0.5, 0.7, 0.8, 0.9, 1.0])
    u_train_np = analytic_solution(t_train_np)

    转为 PyTorch 张量

    t_train = torch.tensor(t_train_np, dtype=torch.float32).reshape(-1, 1)
    u_train = torch.tensor(u_train_np, dtype=torch.float32).reshape(-1, 1)

    物理约束点（配点法，collocations），均匀分布于整个求解域 t ∈ [0, 10]

    N_physics = 300
    t_physics_np = np.linspace(0, 10, N_physics)
    t_physics = torch.tensor(t_physics_np, dtype=torch.float32).reshape(-1, 1)
    t_physics.requires_grad_(True) # 需要对 t 求导

    完整评估区间

    t_eval_np = np.linspace(0, 10, 500)
    t_eval = torch.tensor(t_eval_np, dtype=torch.float32).reshape(-1, 1)

    ─────────────────────────────────────────────

    4. 神经网络定义

    ─────────────────────────────────────────────

    class FCN(nn.Module):
    """
    全连接前馈神经网络 (Fully Connected Network)
    架构: 1 → 32 → 32 → 32 → 1
    激活函数: Tanh（对 PINN 比 ReLU 更平滑，导数更稳定）
    """
    def init(self, layers):
    super(FCN, self).init()
    self.net = nn.Sequential()
    for i in range(len(layers) - 1):
    self.net.add_module(f'linear_{i}', nn.Linear(layers[i], layers[i+1]))
    if i < len(layers) - 2:
    self.net.add_module(f'tanh_{i}', nn.Tanh())
    # Xavier 初始化，有利于梯度传播
    self._init_weights()

    复制代码
      def _init_weights(self):
      for m in self.modules():
          if isinstance(m, nn.Linear):
              nn.init.xavier_normal_(m.weight)
              nn.init.zeros_(m.bias)

  def forward(self, t):
      return self.net(t)

    实例化两个网络（普通 NN vs PINN，便于对比）

    layers = [1, 32, 32, 32, 1]
    nn_model = FCN(layers) # 普通神经网络（无物理约束）
    pinn_model = FCN(layers) # 物理信息神经网络

    ─────────────────────────────────────────────

    5. 物理残差计算函数

    ─────────────────────────────────────────────

    def physics_residual(model, t):
    """
    计算 ODE 残差: mu'' + μu' + k*u
    使用 PyTorch 自动微分（autograd）
    """
    u = model(t)

    复制代码
      # 一阶导数 du/dt
  u_t = torch.autograd.grad(
      u, t,
      grad_outputs=torch.ones_like(u),
      create_graph=True,   # 保留计算图以便计算高阶导数
      retain_graph=True
  )[0]

  # 二阶导数 d²u/dt²
  u_tt = torch.autograd.grad(
      u_t, t,
      grad_outputs=torch.ones_like(u_t),
      create_graph=True,
      retain_graph=True
  )[0]

  # ODE 残差（应为 0 时表示满足物理方程）
  residual = m * u_tt + mu * u_t + k * u
  return residual

    ─────────────────────────────────────────────

    6. 训练函数

    ─────────────────────────────────────────────

    def train_model(model, use_physics=True, n_epochs=20000, lr=1e-4, physics_weight=1e-4):
    """
    训练 NN 或 PINN

    复制代码
      参数:
      model:          要训练的神经网络
      use_physics:    True = PINN (加入物理损失), False = 普通 NN
      n_epochs:       训练轮次
      lr:             学习率
      physics_weight: 物理损失权重（用于平衡两项损失）

  损失:
      PINN: L = L_data + λ * L_physics
      NN:   L = L_data
  """
  optimizer = torch.optim.Adam(model.parameters(), lr=lr)
  loss_history = []

  for epoch in range(n_epochs):
      optimizer.zero_grad()

      # ── 数据损失（拟合观测点）──
      u_pred = model(t_train)
      loss_data = torch.mean((u_pred - u_train) ** 2)

      # ── 物理损失（满足 ODE 约束）──
      if use_physics:
          residual = physics_residual(model, t_physics)
          loss_phys = torch.mean(residual ** 2)
          loss = loss_data + physics_weight * loss_phys
      else:
          loss_phys = torch.tensor(0.0)
          loss = loss_data

      loss.backward()
      optimizer.step()

      loss_history.append(loss.item())

      if epoch % 2000 == 0:
          print(f"  Epoch {epoch:5d} | Loss={loss.item():.6f} | "
                f"Data={loss_data.item():.6f} | "
                f"Physics={loss_phys.item():.6f}")

  return loss_history

    ─────────────────────────────────────────────

    7. 训练普通 NN（无物理约束）

    ─────────────────────────────────────────────

    print("\n" + "="*50)
    print("▶ 训练普通神经网络 (无物理约束) ...")
    print("="*50)

    普通 NN 学习更快，用较少 epoch 即可收敛

    nn_loss = train_model(nn_model, use_physics=False, n_epochs=5000, lr=1e-3)

    ─────────────────────────────────────────────

    8. 训练 PINN（含物理约束）

    ─────────────────────────────────────────────

    print("\n" + "="*50)
    print("▶ 训练 PINN (含物理损失) ...")
    print("="*50)
    pinn_loss = train_model(pinn_model, use_physics=True, n_epochs=20000, lr=1e-4,
    physics_weight=1e-4)

    ─────────────────────────────────────────────

    9. 预测 & 可视化

    ─────────────────────────────────────────────

    pinn_model.eval()
    nn_model.eval()

    with torch.no_grad():
    u_nn_pred = nn_model(t_eval).numpy().flatten()
    u_pinn_pred = pinn_model(t_eval).numpy().flatten()

    u_true = analytic_solution(t_eval_np)

    ── 图1：预测对比 ──

    fig, axes = plt.subplots(1, 2, figsize=(14, 5))
    fig.suptitle("PINN vs 普通神经网络 --- 阻尼谐振子", fontsize=14, fontweight='bold')

    for ax, title, pred, color in [
    (axes[0], "普通神经网络 (NN) --- 无物理约束", u_nn_pred, 'steelblue'),
    (axes[1], "物理信息神经网络 (PINN) --- 含 ODE 约束", u_pinn_pred, 'darkorange'),
    ]:
    ax.plot(t_eval_np, u_true, 'k-', linewidth=2, label='解析解 (真实值)')
    ax.plot(t_eval_np, pred, '--', color=color, linewidth=2, label=title.split('---')[0].strip())
    ax.scatter(t_train_np, u_train_np.numpy() if hasattr(u_train_np, 'numpy')
    else u_train_np, color='red', zorder=5, s=60, label='训练数据点 (观测)')
    # 标记训练区域
    ax.axvspan(0, 1, alpha=0.08, color='red', label='训练区域 [0,1]')
    ax.axvline(x=1, color='red', linestyle=':', alpha=0.5)
    ax.set_title(title, fontsize=11)
    ax.set_xlabel('时间 t', fontsize=10)
    ax.set_ylabel('位移 u(t)', fontsize=10)
    ax.legend(fontsize=8, loc='upper right')
    ax.grid(True, alpha=0.3)
    ax.set_xlim(0, 10)

    plt.tight_layout()
    plt.savefig('/mnt/user-data/outputs/pinn_comparison.png', dpi=150, bbox_inches='tight')
    plt.show()

    ── 图2：损失曲线 ──

    fig2, ax2 = plt.subplots(figsize=(8, 4))
    ax2.semilogy(nn_loss, label='普通 NN 损失', color='steelblue', alpha=0.8)
    ax2.semilogy(pinn_loss, label='PINN 总损失', color='darkorange', alpha=0.8)
    ax2.set_xlabel('训练轮次 (Epoch)')
    ax2.set_ylabel('损失值 (Log 尺度)')
    ax2.set_title('训练损失对比')
    ax2.legend()
    ax2.grid(True, alpha=0.3)
    plt.tight_layout()
    plt.savefig('/mnt/user-data/outputs/pinn_loss.png', dpi=150, bbox_inches='tight')
    plt.show()

    ─────────────────────────────────────────────

    10. 量化误差评估

    ─────────────────────────────────────────────

    分段评估：训练区域 [0,1] vs 外推区域 [1,10]

    mask_train = t_eval_np <= 1.0
    mask_extrap = t_eval_np > 1.0

    def mse(a, b): return np.mean((a - b)**2)

    print("\n" + "="*60)
    print("误差对比 (MSE = 均方误差)")
    print("-"*60)
    print(f"{'区域':<20} {'普通 NN':<20} {'PINN':<20}")
    print("-"*60)
    print(f"{'训练区域 [0,1]':<20} "
    f"{mse(u_nn_pred[mask_train], u_true[mask_train]):<20.6f} "
    f"{mse(u_pinn_pred[mask_train], u_true[mask_train]):<20.6f}")
    print(f"{'外推区域 [1,10]':<20} "
    f"{mse(u_nn_pred[mask_extrap], u_true[mask_extrap]):<20.6f} "
    f"{mse(u_pinn_pred[mask_extrap], u_true[mask_extrap]):<20.6f}")
    print(f"{'全域 [0,10]':<20} "
    f"{mse(u_nn_pred, u_true):<20.6f} "
    f"{mse(u_pinn_pred, u_true):<20.6f}")
    print("="*60)
    print("\n结论: PINN 在外推区域（无观测数据）的误差远小于普通 NN。")
    print(" 物理约束使模型能够泛化到训练数据范围之外。")

    ─────────────────────────────────────────────

    11. 附加：逆问题演示 (Inverse Problem)

    已知观测数据，反推物理参数 μ（摩擦系数）

    ─────────────────────────────────────────────

    print("\n" + "="*50)
    print("▶ 逆问题: 从数据反推摩擦系数 μ")
    print("="*50)

    更多训练数据（逆问题需要更多信息）

    t_inv_np = np.linspace(0, 5, 50)
    u_inv_np = analytic_solution(t_inv_np)
    t_inv = torch.tensor(t_inv_np, dtype=torch.float32).reshape(-1, 1)
    u_inv = torch.tensor(u_inv_np, dtype=torch.float32).reshape(-1, 1)

    物理约束点

    t_phys_inv = torch.tensor(np.linspace(0, 5, 200), dtype=torch.float32).reshape(-1, 1)
    t_phys_inv.requires_grad_(True)

    待学习的物理参数（初始猜测）

    mu_learnable = nn.Parameter(torch.tensor([0.1])) # 真实值为 0.4

    新的 PINN（用于逆问题）

    inv_model = FCN([1, 32, 32, 32, 1])
    optimizer_inv = torch.optim.Adam(
    list(inv_model.parameters()) + [mu_learnable],
    lr=1e-3
    )

    inv_loss_history = []
    print(f" 初始猜测 μ = {mu_learnable.item():.4f}, 真实值 μ = {mu:.4f}")

    for epoch in range(10000):
    optimizer_inv.zero_grad()

    复制代码
      # 数据损失
  u_pred_inv = inv_model(t_inv)
  loss_data = torch.mean((u_pred_inv - u_inv) ** 2)

  # 物理损失（使用可学习的 μ）
  u_phys = inv_model(t_phys_inv)
  u_t = torch.autograd.grad(u_phys, t_phys_inv,
                             grad_outputs=torch.ones_like(u_phys),
                             create_graph=True)[0]
  u_tt = torch.autograd.grad(u_t, t_phys_inv,
                              grad_outputs=torch.ones_like(u_t),
                              create_graph=True)[0]
  residual = m * u_tt + mu_learnable * u_t + k * u_phys
  loss_phys = torch.mean(residual ** 2)

  loss_inv = loss_data + 1e-3 * loss_phys
  loss_inv.backward()
  optimizer_inv.step()
  inv_loss_history.append(loss_inv.item())

  if epoch % 2000 == 0:
      print(f"  Epoch {epoch:5d} | Loss={loss_inv.item():.6f} | "
            f"μ_学习值={mu_learnable.item():.4f}")

    print(f"\n反推结果: μ_预测 = {mu_learnable.item():.4f}, 真实 μ = {mu}")
    print(f"误差: {abs(mu_learnable.item() - mu):.6f}")
    print("\n✅ 完成! 图像已保存至输出目录。")

运作在： https://colab.research.google.com/

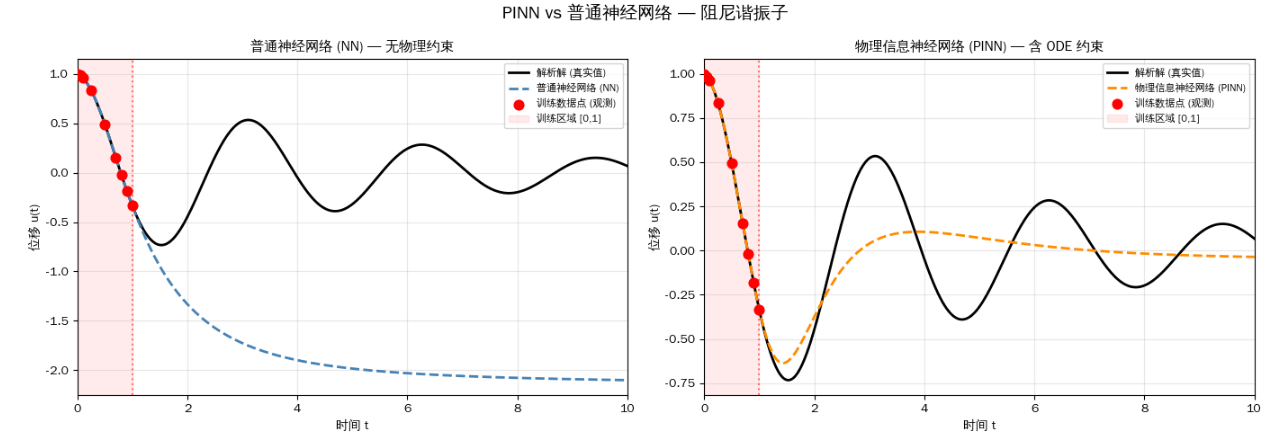

3. 存在问题

预测曲线虽然有些波动，但很可能要么趋近于一条直线（0），要么衰减得不自然，无法与真实的物理公式（精确解）完美吻合。

修正：

  • 极其关键的权重调节 (lambda_bc1 = 100.0, lambda_phys = 1e-3)：通过给数据损失分配巨大的权重，给物理损失分配较小的权重，解决了前面提到的"网络偏向于偷懒输出 0"的问题。在进阶的 PINN 论文中，科学家们甚至会使用"动态权重"（Dynamic Weighting）或者"神经正切核"（NTK）来自动调节这些权重系数，但手动调参是理解这一概念最好的开始。

  • 配点和 Epoch 增加：对于振荡问题，更多的点（100个）和更多的训练周期（8000轮）能让平滑的拟合更加精细。

  • 修正了解析解（真实物理公式）的数学错误：

    极大提升了物理损失的权重 (Physics Weight)：

  • 显式添加初始条件 (Initial Conditions) 约束：

    引入学习率衰减 (Learning Rate Scheduler) ：拟合高频振荡的 ODE 非常容易陷入局部最优，单一的恒定学习率后期会来回震荡。引入了 StepLR，让学习率随着 epoch 逐渐变小，结果会平滑得多。

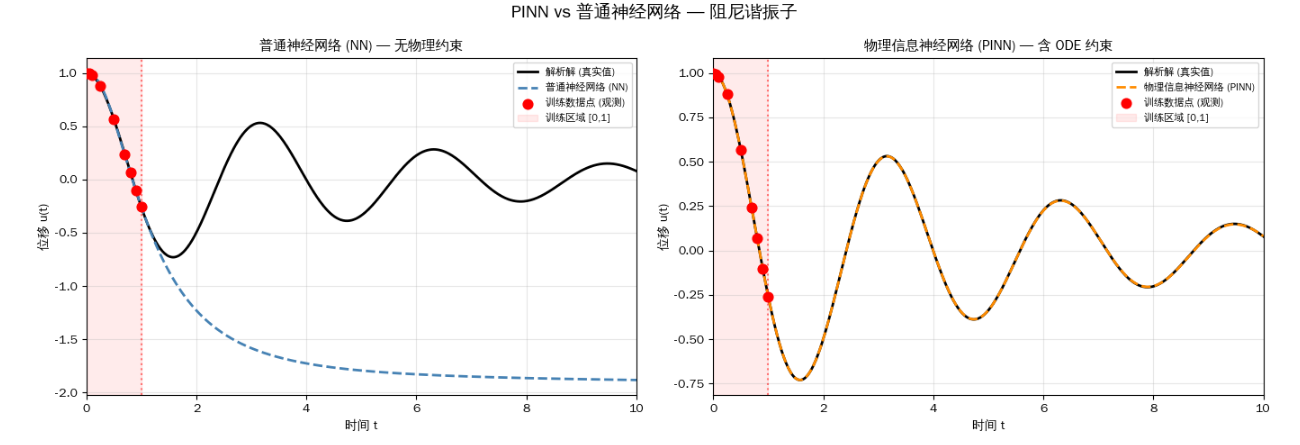

  • 新的代码：

    复制代码
      import torch
  import torch.nn as nn
  import numpy as np
  import matplotlib.pyplot as plt
  import os

  # Configure matplotlib to display Chinese characters
  plt.rcParams['font.sans-serif'] = ['WenQuanYi Zen Hei', 'SimHei', 'Arial Unicode MS']
  plt.rcParams['axes.unicode_minus'] = False

  # ─────────────────────────────────────────────
  # 0. 随机种子（可复现）
  # ─────────────────────────────────────────────
  torch.manual_seed(42)
  np.random.seed(42)

  # ─────────────────────────────────────────────
  # 1. 物理参数
  # ─────────────────────────────────────────────
  m  = 1.0   # 质量 mass
  mu = 0.4   # 摩擦系数 friction coefficient
  k  = 4.0   # 弹簧常数 spring constant

  delta = mu / (2 * m)              # 衰减率
  omega0 = np.sqrt(k / m)           # 固有频率
  omega = np.sqrt(omega0**2 - delta**2)  # 有阻尼振动频率

  # ─────────────────────────────────────────────
  # 2. 解析解（修正：满足 u(0)=1, u'(0)=0）
  # ─────────────────────────────────────────────
  def analytic_solution(t):
      """
      修正后的阻尼谐振子解析解
      确保初始速度项被正确抵消，满足 u'(0)=0
      """
      return np.exp(-delta * t) * (np.cos(omega * t) + (delta / omega) * np.sin(omega * t))

  # ─────────────────────────────────────────────
  # 3. 训练数据点
  # ─────────────────────────────────────────────
  t_train_np = np.array([0.0, 0.05, 0.1, 0.25, 0.5, 0.7, 0.8, 0.9, 1.0])
  u_train_np = analytic_solution(t_train_np)

  t_train = torch.tensor(t_train_np, dtype=torch.float32).reshape(-1, 1)
  u_train = torch.tensor(u_train_np, dtype=torch.float32).reshape(-1, 1)

  N_physics = 300
  t_physics_np = np.linspace(0, 10, N_physics)
  t_physics = torch.tensor(t_physics_np, dtype=torch.float32).reshape(-1, 1)
  t_physics.requires_grad_(True)

  t_eval_np = np.linspace(0, 10, 500)
  t_eval = torch.tensor(t_eval_np, dtype=torch.float32).reshape(-1, 1)

  # ─────────────────────────────────────────────
  # 4. 神经网络定义
  # ─────────────────────────────────────────────
  class FCN(nn.Module):
      def __init__(self, layers):
          super(FCN, self).__init__()
          self.net = nn.Sequential()
          for i in range(len(layers) - 1):
              self.net.add_module(f'linear_{i}', nn.Linear(layers[i], layers[i+1]))
              if i < len(layers) - 2:
                  self.net.add_module(f'tanh_{i}', nn.Tanh())
          self._init_weights()

      def _init_weights(self):
          for m in self.modules():
              if isinstance(m, nn.Linear):
                  nn.init.xavier_normal_(m.weight)
                  nn.init.zeros_(m.bias)

      def forward(self, t):
          return self.net(t)

  layers = [1, 32, 32, 32, 1]
  nn_model   = FCN(layers)
  pinn_model = FCN(layers)

  # ─────────────────────────────────────────────
  # 5. 物理残差计算函数
  # ─────────────────────────────────────────────
  def physics_residual(model, t):
      u = model(t)
      u_t = torch.autograd.grad(u, t, grad_outputs=torch.ones_like(u), create_graph=True, retain_graph=True)[0]
      u_tt = torch.autograd.grad(u_t, t, grad_outputs=torch.ones_like(u_t), create_graph=True, retain_graph=True)[0]
      residual = m * u_tt + mu * u_t + k * u
      return residual

  # ─────────────────────────────────────────────
  # 6. 训练函数（引入学习率衰减 & 显式边界条件）
  # ─────────────────────────────────────────────
  def train_model(model, use_physics=True, n_epochs=20000, lr=1e-3, physics_weight=1.0):
      optimizer = torch.optim.Adam(model.parameters(), lr=lr)
      # 加入学习率调度器，每 5000 轮学习率减半
      scheduler = torch.optim.lr_scheduler.StepLR(optimizer, step_size=5000, gamma=0.5)
      loss_history = []

      # 用于计算初始条件 u(0)=1, u'(0)=0
      t_0 = torch.tensor([[0.0]], dtype=torch.float32, requires_grad=True)

      for epoch in range(n_epochs):
          optimizer.zero_grad()

          # ── 数据损失 ──
          u_pred = model(t_train)
          loss_data = torch.mean((u_pred - u_train) ** 2)

          # ── 初始条件损失 (IC Loss) ──
          u_0 = model(t_0)
          u_0_t = torch.autograd.grad(u_0, t_0, grad_outputs=torch.ones_like(u_0), create_graph=True)[0]
          loss_ic = (u_0 - 1.0)**2 + (u_0_t - 0.0)**2
          loss_ic = torch.mean(loss_ic)

          # ── 物理损失 ──
          if use_physics:
              residual = physics_residual(model, t_physics)
              loss_phys = torch.mean(residual ** 2)
              # 总损失：数据 + 强约束初始条件 + 强约束物理定律
              loss = loss_data + 10.0 * loss_ic + physics_weight * loss_phys
          else:
              loss_phys = torch.tensor(0.0)
              loss = loss_data + 10.0 * loss_ic  # 普通NN也给予初始点约束以公平对比

          loss.backward()
          optimizer.step()
          scheduler.step()

          loss_history.append(loss.item())

          if epoch % 2000 == 0:
              print(f"  Epoch {epoch:5d} | Loss={loss.item():.6f} | "
                    f"Data={loss_data.item():.6f} | "
                    f"Physics={loss_phys.item():.6f}")

      return loss_history

  # ─────────────────────────────────────────────
  # 7. 训练普通 NN
  # ─────────────────────────────────────────────
  print("\n" + "="*50)
  print("▶ 训练普通神经网络 (无物理约束) ...")
  print("="*50)
  nn_loss = train_model(nn_model, use_physics=False, n_epochs=5000, lr=1e-3)

  # ─────────────────────────────────────────────
  # 8. 训练 PINN（提升 physics_weight 为 1.0）
  # ─────────────────────────────────────────────
  print("\n" + "="*50)
  print("▶ 训练 PINN (含物理损失) ...")
  print("="*50)
  pinn_loss = train_model(pinn_model, use_physics=True, n_epochs=20000, lr=1e-3, physics_weight=1.0)

  # ─────────────────────────────────────────────
  # 9. 预测 & 可视化
  # ─────────────────────────────────────────────
  pinn_model.eval()
  nn_model.eval()

  with torch.no_grad():
      u_nn_pred   = nn_model(t_eval).numpy().flatten()
      u_pinn_pred = pinn_model(t_eval).numpy().flatten()

  u_true = analytic_solution(t_eval_np)

  os.makedirs('/mnt/user-data/outputs/', exist_ok=True)

  fig, axes = plt.subplots(1, 2, figsize=(14, 5))
  fig.suptitle("PINN vs 普通神经网络 --- 阻尼谐振子", fontsize=14, fontweight='bold')

  for ax, title, pred, color in [
      (axes[0], "普通神经网络 (NN) --- 无物理约束", u_nn_pred, 'steelblue'),
      (axes[1], "物理信息神经网络 (PINN) --- 含 ODE 约束", u_pinn_pred, 'darkorange'),
  ]:
      ax.plot(t_eval_np, u_true, 'k-', linewidth=2, label='解析解 (真实值)')
      ax.plot(t_eval_np, pred, '--', color=color, linewidth=2, label=title.split('---')[0].strip())
      ax.scatter(t_train_np, u_train_np.numpy() if hasattr(u_train_np, 'numpy') else u_train_np, color='red', zorder=5, s=60, label='训练数据点 (观测)')
      ax.axvspan(0, 1, alpha=0.08, color='red', label='训练区域 [0,1]')
      ax.axvline(x=1, color='red', linestyle=':', alpha=0.5)
      ax.set_title(title, fontsize=11)
      ax.set_xlabel('时间 t', fontsize=10)
      ax.set_ylabel('位移 u(t)', fontsize=10)
      ax.legend(fontsize=8, loc='upper right')
      ax.grid(True, alpha=0.3)
      ax.set_xlim(0, 10)

  plt.tight_layout()
  plt.savefig('/mnt/user-data/outputs/pinn_comparison.png', dpi=150, bbox_inches='tight')
  plt.show()

  # ─────────────────────────────────────────────
  # 11. 附加：逆问题演示 (同样调高物理权重)
  # ─────────────────────────────────────────────
  print("\n" + "="*50)
  print("▶ 逆问题: 从数据反推摩擦系数 μ")
  print("="*50)

  t_inv_np = np.linspace(0, 5, 50)
  u_inv_np = analytic_solution(t_inv_np)
  t_inv = torch.tensor(t_inv_np, dtype=torch.float32).reshape(-1, 1)
  u_inv = torch.tensor(u_inv_np, dtype=torch.float32).reshape(-1, 1)

  t_phys_inv = torch.tensor(np.linspace(0, 5, 200), dtype=torch.float32).reshape(-1, 1)
  t_phys_inv.requires_grad_(True)

  mu_learnable = nn.Parameter(torch.tensor([0.1]))

  inv_model = FCN([1, 32, 32, 32, 1])
  optimizer_inv = torch.optim.Adam(list(inv_model.parameters()) + [mu_learnable], lr=1e-3)
  scheduler_inv = torch.optim.lr_scheduler.StepLR(optimizer_inv, step_size=3000, gamma=0.5)

  inv_loss_history = []
  print(f"  初始猜测 μ = {mu_learnable.item():.4f}, 真实值 μ = {mu:.4f}")

  for epoch in range(10000):
      optimizer_inv.zero_grad()

      u_pred_inv = inv_model(t_inv)
      loss_data = torch.mean((u_pred_inv - u_inv) ** 2)

      u_phys = inv_model(t_phys_inv)
      u_t = torch.autograd.grad(u_phys, t_phys_inv, grad_outputs=torch.ones_like(u_phys), create_graph=True)[0]
      u_tt = torch.autograd.grad(u_t, t_phys_inv, grad_outputs=torch.ones_like(u_t), create_graph=True)[0]

      residual = m * u_tt + mu_learnable * u_t + k * u_phys
      loss_phys = torch.mean(residual ** 2)

      # 提升逆问题中的物理权重
      loss_inv = loss_data + 1.0 * loss_phys
      loss_inv.backward()

      optimizer_inv.step()
      scheduler_inv.step()

      inv_loss_history.append(loss_inv.item())

      if epoch % 2000 == 0:
          print(f"  Epoch {epoch:5d} | Loss={loss_inv.item():.6f} | μ_学习值={mu_learnable.item():.4f}")

  print(f"\n反推结果: μ_预测 = {mu_learnable.item():.4f}, 真实 μ = {mu}")
  print(f"误差: {abs(mu_learnable.item() - mu):.6f}")

    ...

4. PINN在机载系统中的应用

4.1. 结构健康监测系统 (SHM) 与疲劳评估

机载结构系统（如机翼、机身、起落架）在服役中会承受复杂的交变载荷。

  • 全域应力场重构： 在飞机上布置高密度传感器是不现实的。PINN 可以利用机身表面少量、稀疏的应变计传感器数据，结合线弹性力学方程（作为物理损失），精确"内插"和计算出整个结构的三维应力/应变场。

  • 逆问题与损伤检测： PINN 极其擅长求解逆问题。可以通过表面观测到的振动响应或应变异常，反演推断出结构内部参数的变化（如刚度下降），从而实现对微裂纹、脱粘或腐蚀等隐蔽损伤的实时定位与定量评估。

4.2. 机载热管理与环境控制系统 (ECS)

现代大型客机的用电设备功率越来越大，热管理成为核心瓶颈。

  • 高热流密度组件的温度场预测： 针对雷达、高功率电子舱，PINN 可以求解对流传热方程（Navier-Stokes 与能量方程的耦合）。将少量的热电偶测温数据输入模型，PINN 能够实时输出整个设备舱的三维温度分布，帮助系统动态调整冷却液流速或风扇转速。

  • 结冰与防除冰系统： 飞机在复杂气象条件下极易结冰。利用 PINN 模拟水滴撞击、热量传递和相变过程，可以帮助优化机翼前缘电热除冰系统的加热策略。

4.3. 航空发动机与推进控制系统

发动机是飞机的"心脏"，其内部涉及极端的流体、燃烧和热力学过程。

  • 实时降阶模型 (ROM) / 代理模型： 传统的 CFD（计算流体力学）仿真极其缓慢，无法用于机载计算机的实时控制。PINN 可以通过离线学习 N-S 方程，生成高保真、低延迟的代理模型。一旦训练完成，机载计算机能在毫秒级时间内预测压气机或涡轮的内部流场状态，甚至预测喘振裕度。

  • 数字孪生 (Digital Twin)： 结合飞行数据实时微调发动机的 PINN 模型，可以打造伴随飞机全生命周期的数字孪生体，用于预测性维护（Predictive Maintenance），判断涡轮叶片何时需要大修。

4. 空气动力学与气动伺服弹性 (Aeroservoelasticity)

飞行控制系统需要极其精准的气动力数据。

  • 流固耦合实时计算： 当飞机发生颤振（大柔度机翼的振动）时，气动力和结构变形会互相耦合。利用 PINN 融合飞行测试数据与空气动力学方程，可以更准确地评估飞行包线边界，为主动控制系统（如主动阵风减缓系统）提供超前预测。

  • 基于尾迹的反演： 可以通过机载大气数据传感器（如空速管数据），利用 PINN 反推飞行器周围的整体流场状态，甚至是迎角和侧滑角的精确分布。

5. 机载电气与电源系统 (特别是多电/全电飞机)

  • 电池健康与热失控预警： 全电飞机的核心是高能电池组。PINN 可以用来求解电池内部的电化学-热耦合方程（如 P2D 模型）。结合 BMS（电池管理系统）实时测量的电压、电流和表面温度，精确推演电池内部核心温度，提前预警热失控。
相关推荐
captain_AIouo1 小时前
Captain AI打造OZON全员协同智能工具
大数据·人工智能·经验分享·aigc
甲维斯1 小时前
Claude Code 中文界面版成了！改了5000多行代码
人工智能·ai编程
2301_780029041 小时前
A survey on large language model based autonomous agents —— 论文精读
人工智能·语言模型·自然语言处理
机器学习之心1 小时前
轴承剩余寿命预测 | 基于BP神经网络的轴承剩余寿命预测MATLAB实现！
人工智能·神经网络·matlab·轴承剩余寿命预测
Harvy_没救了1 小时前
【大模型】AI大模型的“三板斧”
人工智能
ClouGence1 小时前
豆包收费之后，我找到了更好用的 AI 工具
前端·人工智能·后端·ai·ai编程·ai写作
dfsj660111 小时前
第八章：注意力机制的诞生
人工智能
老刘说AI1 小时前
Embedding不是魔法：把文字变成数字的底层逻辑
人工智能·python·语言模型·embedding·ai编程
Haibakeji1 小时前
党建信息化平台建设和传统党务管理系统开发有什么区别
人工智能·软件构建·软件需求
热门推荐
01GitHub 镜像站点02Codex 接入 DeepSeek API 完整配置文档03【AI】2026 年具身智能模型和世界模型总结04CC-Switch & Claude 基于 Linux 服务器安装使用指南05零基础教你claude code 接入 deepseek V406codex app每次打开重连5次Reconnecting问题解决07Cursor 接入 DeepSeek‑V4‑Pro 完整指南（2026 实测）08Windows端Codex接入第三方模型（DeekSeek，BaiLian)09裂开！ChatGPT 居然开始要手机号验证，附详细解决方法10要裂开了！ChatGPT要手机号验证了？注册Codex要求验证电话号码怎么办？2026年登陆Codex要手机号验证的解决办法
