传统自动化产线智能化升级以太网转换模块打通PLC数据孤岛实操案例

一、项目背景与痛点

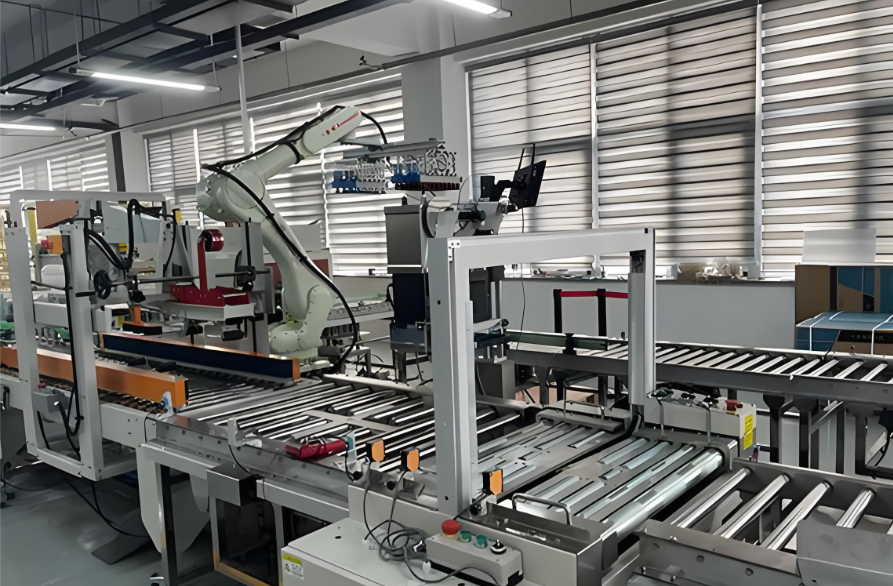

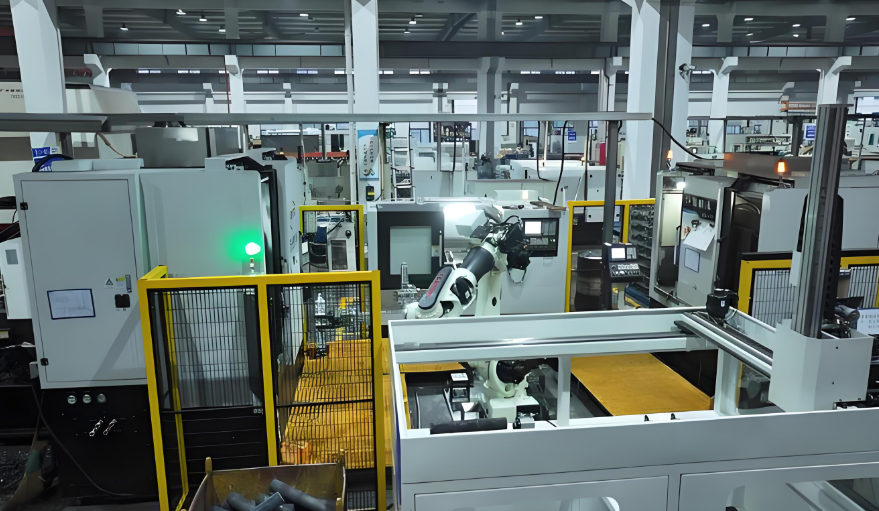

某制造企业的自动化产线采用西门子S7-300 PLC作为核心控制单元,长期面临以下通讯瓶颈:

  1. 跨代通讯障碍:产线升级后新增的西门子S7-1500 PLC 及上位机系统,无法与原有S7-300 PLC直接进行以太网通讯,导致数据孤岛,生产数据无法实时打通。

  2. 监控与运维受限:上位机(PC)和HMI人机界面无法通过以太网对S7-300 PLC进行远程监控、程序修改或数据采集,运维效率低下,故障排查依赖现场操作。

  3. 外设接入困难:产线中的Modbus RTU(485)从站设备(如仪表、传感器)无法直接接入S7-300 PLC的通讯网络,数据采集需要额外的硬件和复杂配置。

这些问题严重制约了产线的智能化升级和生产效率提升,亟需一套高效、可靠的解决方案。

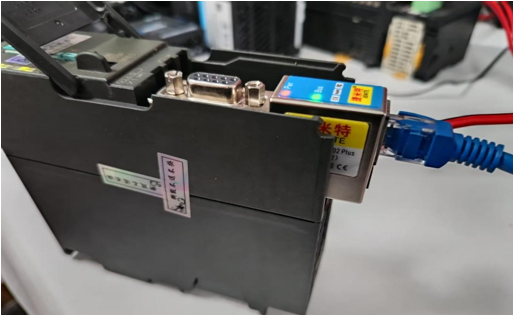

二、解决方案:捷米特ETH-S7300-JM02 Plus桥接型以太网处理器

为解决上述痛点,企业引入了捷米特(JIEMITE)ETH-S7300-JM02 Plus 桥接型以太网处理器,通过该模块实现S7-300 PLC的以太网通讯升级。

核心功能亮点

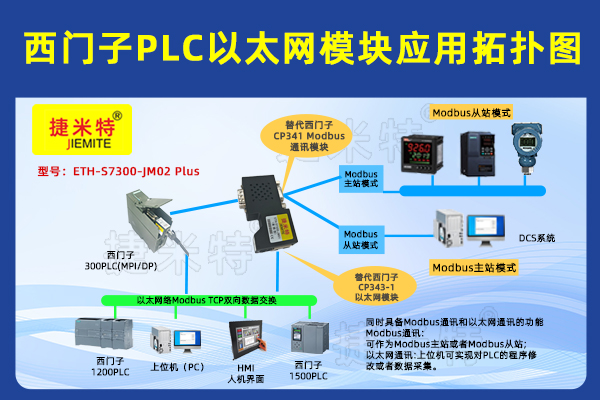

  1. 双协议桥接能力:模块顶端九针口支持Modbus RTU(485)协议 ,可直接接入Modbus RTU从站设备 ;网口支持Modbus TCP协议,可与西门子S7-1500 PLC、上位机(PC)、DCS系统等以太网设备通讯。

  2. 主/从站灵活切换:模块可配置为Modbus主站或从站模式,既能主动采集Modbus RTU设备数据,又能作为从站响应上位机或其他PLC的读写请求,实现双向数据交互。

  3. 替代传统通讯模块:可替代西门子CP341、CP343-1等专用通讯模块,无需额外编程,大幅降低硬件成本和配置复杂度。

  4. 远程运维支持:支持通过以太网对S7-300 PLC进行程序上下载、在线监控和故障诊断,实现远程运维,减少现场干预。

三、实施过程与效果

实施步骤

  1. 硬件安装:将捷米特ETH-S7300-JM02 Plus模块通过MPI/DP接口与西门子S7-300 PLC连接,模块网口接入产线以太网交换机,九针口接入Modbus RTU(485)从站设备。

  2. 参数配置:通过模块配置软件设置IP地址、通讯协议(Modbus TCP/RTU)、主/从站模式等参数,映射S7-300 PLC的数据区与以太网通讯数据区。

  3. 系统联调:测试S7-300 PLC与S7-1500 PLC、上位机、Modbus RTU设备之间的数据交互,验证数据实时性和稳定性,优化通讯周期。

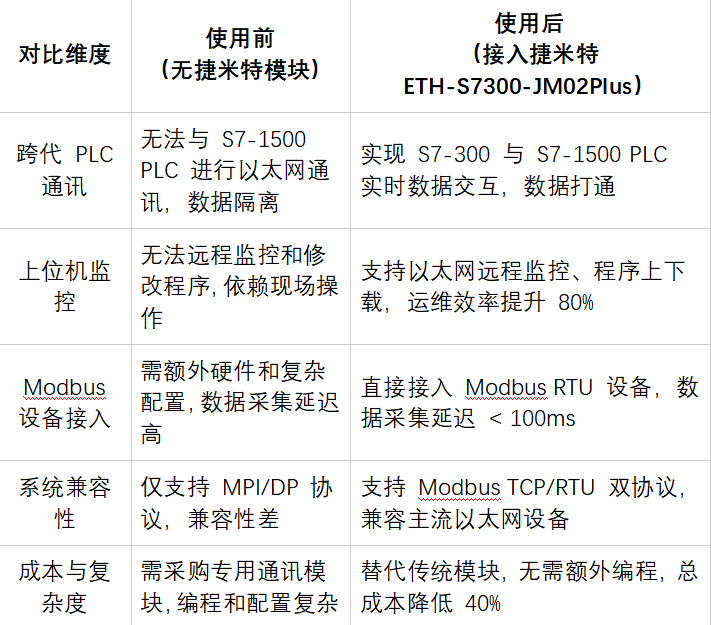

使用前后对比

四、项目价值

通过引入捷米特ETH-S7300-JM02 Plus以太网 通讯 处理器,企业成功实现了西门子S7-300 PLC的以太网通讯升级,解决了跨代PLC通讯、远程监控和外设接入等核心痛点,具体价值包括:

1.生产效率提升:数据实时打通后,产线OEE(设备综合效率)提升15%,生产计划执行准确率提升至98%。

2.运维成本降低:远程运维减少了80%的现场故障排查时间,年运维成本降低30万元。

3.系统扩展性增强:为后续产线智能化升级(如工业互联网平台接入、AI质量检测)奠定了通讯基础,保护了现有硬件投资。

捷米特ETH-S7300-JM02 Plus以其高效的桥接能力和灵活的协议支持,成为西门子S7-300 PLC以太网升级的理想选择,为传统制造业的智能化转型提供了可靠的技术支撑。

相关技术交流请给邵工留言
