短文标题：电机反电动势：断电瞬间的"高压反击"，续流二极管挡驾
你有没有想过一个问题：用MOS管或三极管驱动直流电机，MOS管关断的瞬间，电机停了，但MOS管可能也烧了。为什么？因为电机绕组是电感 。电感有一个"坏脾气"：电流不能突变。断电瞬间，绕组里的电流不想消失，它要找出路。没出路，就自己"凿"一条------击穿MOS管。

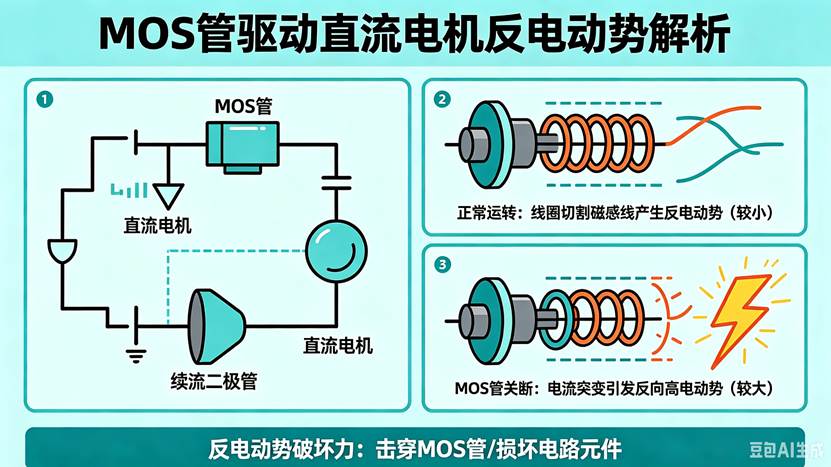

反电动势的破坏力（对应教程6.10节）， 电机正常工作时，电流从电源正极 → 电机 → MOS管 → 地。MOS管关断瞬间，回路被切断。电感里的磁场能量要释放（能量 = ½ × L × I²），产生一个反向电压 。公式：V = L × di/dtMOS管关断在纳秒级（dt极小），di/dt极大。理论计算：电机电感L=1mH，工作电流I=1A，关断时间dt=100ns（MOS管关断速度），反电动势 V = 1mH × (1A / 100ns) = 10,000V。虽然实际电路分布电容会吸收部分能量，电压尖峰仍可达几十到几百伏，远超过MOS管的V(BR)DSS（通常30V~100V）。MOS管被击穿，烧毁。
续流二极管的妙用（对应教程6.11节）， 在电机两端反向并联 一个二极管------续流二极管 。工作原理：
- MOS管导通时：二极管反偏，不起作用
- MOS管关断时：绕组产生反电动势，二极管变成正偏（电机原来的电流方向是电源正→电机→MOS管→地，续流二极管反并联于电机两端，即阳极接电机原本的低电位端，阴极接原本的高电位端）。MOS管关断，电流路径被切断，电感为了维持电流方向，会在两端产生反向电压，使得二极管的阳极电压高于阴极------变成正偏，导通。
电流回路改变了：从电感输出端 → 二极管 → 电感返回端 → 形成闭合环流。电流在电机绕组和二极管之间循环，能量被绕组内阻慢慢消耗掉，MOS管两端电压被钳位在VCC + 二极管压降（约0.7V~1V）。
二极管选型要点
- 快恢复二极管 （FR107）或肖特基二极管（SS34、1N5819），不能选普通整流管1N4007（恢复时间太长，几十微秒，无法及时导通，尖峰电压仍会击穿MOS管）
- 反向耐压 ≥ 2 × VCC（12V电机选30V以上，24V电机选60V以上）
- 电流能力 ≥ 电机额定电流
肖特基导通压降低（0.3V~0.5V），钳位效果更好，开关速度快，是电机驱动的首选。
**位置很关键，**续流二极管必须紧挨着电机（或驱动输出端），越近越好。用长导线连接会引入额外电感，削弱保护效果。最好直接焊在电机接线端子上，或在PCB上放在MOS管漏极附近。
H桥中的续流， H桥驱动电机正反转，需要4个续流二极管 ------每个MOS管反向并联一个。关断时，电流通过另一侧的二极管续流。例如左上管关断，电流可通过右下管的反并联二极管回环。很多H桥芯片（如L298N、TB6612、DRV8833）内部已经集成了续流二极管，使用前查数据手册确认，不要重复加。
这个故事的启示， 为什么电机两端要反向并联二极管？能量不会凭空消失 。电感里储存的磁场能量，必须在MOS管关断后有个去处。续流二极管就是那个"安全出口"------让能量在绕组内部自己消耗，而不是击穿MOS管去"泄愤"。续流不续，MOS管必烧。
写在最后， 电机驱动电路中，续流二极管不是"选配"，而是"标配"。即使小电机、小电流，也要加。养成习惯，保管平安。那几分钱的二极管，救的是几块钱的MOS管，保的是整个系统不冒烟。
（本文灵感源于于振南《新概念ARM32单片机》教程第6.10节"PWM电机驱动电路设计与感性负载保护"，感谢作者将电感反电动势的原理讲得如此通透。）
