跳表为核：串联 Redis、ES 与业务架构的底层思想复用

摘要

跳表是一种用多层有序链表 + 概率索引 实现的高性能有序数据结构，在 Redis、Elasticsearch 等主流中间件底层广泛使用。本文结合跳表结构图，从跳表核心原理出发，对比红黑树的工程取舍，拆解 Redis ZSet「哈希表 + 跳表」双结构实现逻辑，串联 ES 深度分页 / 排序的底层实现，完善架构选型理论依据，重点拆解跳表思想在业务开发中的落地复用 。

一、跳表核心原理

1.1 红黑树的行业代表性：它是有序数据结构的 "行业标杆"

很多读者会疑惑：讲解跳表，为何开篇就要和红黑树做对比？

红黑树是工业界最经典的平衡二叉树 ，Java TreeMap、C++ std::set 底层全部采用红黑树实现，是内存有序数据存储的标杆方案。它通过严格的节点变色、树旋转 ，保证树结构平衡，实现增删查平均 O(logn) 时间复杂度，是所有有序结构的 "对照组天花板"。

而跳表的诞生，本质就是工程界为了规避红黑树的缺陷，设计的平替方案 ，二者都是解决「内存有序数据存储」问题，对比二者，能瞬间看懂跳表的设计优势与适用场景。

1.2 拆解跳表核心结构

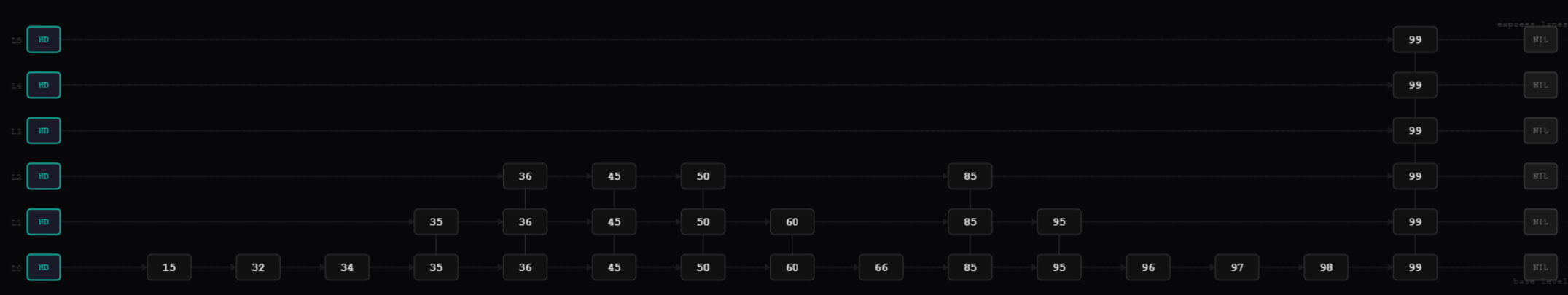

跳表结构实例：

• Level 0（最底层） ：完整有序链表，存储全量数据：15→32→34→35→36→45→50→60→66→85→95→96→97→98→99，对应业务全量数据；
• Level1~Level5（上层索引层） ：稀疏高速索引，层级越高，节点越少。例如 36、45、50、85、99 向上延伸，在高层级直接作为索引节点；
• HD 头节点 ：每一层链表的起点，统一管理多层索引。

1.3 核心思想：空间换时间，概率平衡代替严格平衡

普通有序链表查询效率 O(n)，海量数据遍历极慢；红黑树效率高但实现复杂、并发锁竞争严重。跳表核心解决思路：

1. 分层索引 ：上层索引快速缩小查询范围，下层链表精准遍历；
2. 随机层级 ：插入节点时，以固定概率（Redis 默认 0.5）随机决定节点最高层级，不需要像红黑树一样旋转、变色 ，实现极简；
3. 天然有序 ：所有节点全局有序，天生适配范围查询、分页、有序遍历 。

1.4 时间 / 空间复杂度

• 平均查询 / 插入 / 删除：O(logn)，和红黑树持平；
• 最坏情况：O(n)，但随机概率设计下概率极低，工程上完全可接受；
• 空间复杂度：O(n)，索引层仅多占用约 50% 内存，内存开销可控。

1.5 跳表 vs 红黑树

|----------|-----------------------|--------------------------|
| 对比维度 | 跳表 | 红黑树 |
| 实现难度 | 极简，链表 + 随机数，无复杂树操作 | 极复杂，旋转、变色规则繁琐，易出错 |
| 有序范围查询 | 极强，链表结构可连续遍历，分页友好 | 较弱，树结构只能中序遍历，分页成本高 |
| 并发友好性 | 优秀，可实现无锁跳表，修改局部指针 | 差，树修改易触发大范围锁，并发性能差 |
| 工程场景 | 内存有序、分页、中间件（Redis/ES） | 少量内存有序精准查询（Java TreeMap） |

一句话总结：单点精准查询，红黑树够用；有序范围查询、分页、海量遍历，跳表碾压红黑树 。

二、落地一：Redis ZSet 底层实现拆解

2.1 核心误区澄清：教学跳表≠工程跳表

上面示例是极简单值跳表 ，仅用于演示结构；但Redis 源码中的跳表节点是自定义结构体，并非只存储单个数值 ，而跳表同时存 score 和 member。

Redis 真实跳表节点结构（源码精简版）：

typedef struct zskiplistNode {
    double score;      // 排序依据：分值，对应可视化中的数字
    char *ele;         // 业务数据：member元素，如用户ID、商品ID
    struct zskiplistLevel *level; // 多层索引指针，跳表核心结构
} zskiplistNode;

• score：用于全局排序、构建多层索引；
• ele(member)：绑定的业务值，与 score 一一对应；
• 每一层索引，均携带完整的 score+member 节点 跳跃，而非仅存储数字。

2.2 ZSet 底层双结构设计：哈希表 + 跳表

Redis 有序集合 ZSet，采用双结构冗余存储 ，各司其职，实现高性能有序操作：

1. 哈希表（dict） ：维护 member → score 的映射关系，实现 O(1) 单点极速查询；
2. 跳表（skiplist） ：节点存储 score + member，以 score 为排序依据，构建多层有序索引，支撑排序、分页、范围查询。

2.2.1 双结构数据存储示例

以直播间用户积分排行榜为例：

• 哈希表存储 ：

user_001 → 950
user_002 → 880
user_003 → 920

• 跳表底层有序链表（Level 0） ：

(score:880, ele:user_002) → (score:920, ele:user_003) → (score:950, ele:user_001)

2.3 ZSet 核心 API 执行时序与原理

通过 3 个高频 API，直观展示哈希表与跳表的协同工作逻辑：

① 插入元素： ZADD live_rank 950 user_001

执行时序 ：

1. 哈希表新增映射：user_001 → 950；
2. 随机生成节点层级，在跳表中插入 (score:950, ele:user_001)；
3. 逐层更新上层索引节点。

② 单点查分： ZSCORE live_rank user_001

执行时序 ：直接查询哈希表，O(1) 返回分数 950，完全不操作跳表 。

③ 分页查排行榜： ZRANGE live_rank 0 2 WITHSCORES

执行时序 ：直接遍历跳表有序链表，按序返回前 3 名用户及分数，完全不操作哈希表 。

④ 范围查询： ZRANGEBYSCORE live_rank 800 1000 WITHSCORES

执行时序 ：跳表通过多层索引快速定位 800~1000 分值区间，返回对应有序数据。

核心设计逻辑：哈希表解决 "快速单点查"，跳表解决 "有序批量查"，牺牲少量内存冗余，换取极致性能 。

2.4 为什么 ZSet 放弃红黑树？

1. 业务高频场景为排行榜、延时队列、时间线分页 ，均为大范围有序遍历，跳表链表结构遍历效率远高于红黑树；
2. 跳表实现简单，无树旋转逻辑，内存占用可控；
3. 并发场景下，跳表仅修改局部指针，锁粒度更小，性能更优。

三、落地二：Elasticsearch 底层跳表

3.1 我之前的 ES 深度分页痛点回顾

我写过《Elasticsearch 深度分页：时间分桶动态定位算法实战》，解决了from+size深度分页 OOM、性能极差的问题。当时侧重业务算法层面，现在从跳表底层解释：时间分桶算法本质是复用跳表分层索引思想 。

3.2 ES 中跳表的核心应用场景

1.DocValues 有序结构

ES 排序、聚合的底层，大量数值 / 时间字段用跳表结构存储有序数据（字段值 + 文档 ID） ，实现海量数据快速定位，和 Redis ZSet 的「score+member」设计逻辑完全一致；

2. 深度分页慢的根源

from+size分页需要扫描前 from 条数据，跳表虽然有序，但偏移量越大，扫描成本越高 ；

3.时间分桶算法与跳表的协同

我的时间分桶动态定位算法：

• 按时间拆分多个有序区间（桶），对应跳表的高层级稀疏索引 ；
• 先通过索引快速定位目标桶，跳过前面海量无效数据；
• 仅在目标桶内做分页，规避全局深度扫描。

本质：手动实现了跳表的分层索引逻辑 。

四、选型：跳表、红黑树、B + 树、哈希表

4.1 四大数据结构核心原理对比表

|-----------|---------------|-----------------------------|--------------------|-------------------------------|
| 数据结构 | 底层结构 | 核心优势 | 核心短板 | 典型适用场景 |
| 跳表 | 多层有序链表 + 概率索引 | 有序范围查询强、分页友好、并发友好、实现简单 | 最坏时间复杂度 O (n)，概率极低 | Redis ZSet、ES 有序字段、海量有序分页、排行榜 |
| 红黑树 | 平衡二叉搜索树 | 严格平衡，增删查稳定 O (logn)，单点查询性能强 | 范围遍历弱、实现极复杂、并发锁粒度大 | Java TreeMap、少量内存有序精准查询 |
| B + 树 | 多路平衡树（磁盘页结构） | 磁盘 IO 适配好、持久化能力强、事务支持完善 | 内存场景性能一般 | MySQL 索引、磁盘存储数据库 |
| 哈希表 | 键值对哈希映射 | 单点查询 O (1) 极速、读写高效 | 无序、不支持范围 / 分页查询 | Redis String、缓存、快速成员存在性判断 |

4 . 2 严 格 选 型 标 准

1. 内存场景，需要有序、分页、大范围遍历 → 优先跳表 （Redis、ES 有序检索）
2. 内存场景，只做少量有序精准查询、无大范围遍历 → 红黑树 （Java TreeMap）
3. 磁盘持久化、数据库存储、事务场景 → B + 树 （MySQL）
4. 仅做精准查询、无序缓存 → 哈希表 （Redis String）

五、日常开发实战：跳表思想的深度复用

很多人认为跳表是底层数据结构，业务开发用不上，实际海量有序场景，都可以复用跳表分层索引思想，甚至直接手写简易跳表 。

5.1 核心复用思想

跳表思想本质：对有序数据，建立多层级、稀疏的索引，缩小查询范围，避免全量遍历。

业务中不需要实现随机层级，直接手动分桶、分层索引，就是简化版跳表。

5.2 场景 1：海量订单 / 日志深度分页

• 痛点：千万级日志、订单，按创建时间分页，limit offset,size深度分页越往后越慢；
• 跳表思想复用：
  • 底层：全量数据按时间有序存储（对应跳表 Level0）；
  • 上层索引：按年→月→日分桶，构建分层索引（对应跳表高层索引）；
  • 查询：先通过索引定位到具体日期桶，再在桶内分页，跳过前面海量数据；
• 示例 SQL 伪代码：

-- 1. 索引层定位目标月份桶
SELECT min(id),max(id) FROM order_info WHERE create_time BETWEEN '2026-04-01' AND '2026-04-30';
-- 2. 桶内分页查询
SELECT * FROM order_info WHERE id BETWEEN min_id AND max_id LIMIT offset,size;

• 本质：手动构建分层索引，和跳表原理完全一致 。

5.3 场景 2：本地高性能排行榜

• 痛点：Java 内存内实现百万级用户积分排行榜，用 List 遍历排序效率极低；
• 方案：直接手写极简跳表 ，仅实现有序插入、范围查询，无需复杂随机层级；
• 实现逻辑：
  • 底层链表存储全量有序积分（用户 ID + 积分）；
  • 上层建立稀疏索引（每 1000 个节点建一个索引）；
  • 查询 TopN、分页、区间用户，直接走索引；
• 优势：比 TreeSet（红黑树）遍历快 10 倍以上，适合本地缓存排行榜。

5.4 场景 3：滑动窗口限流、有序区间检索

• 滑动窗口限流：存储时间戳有序列表，建立分层索引，快速统计窗口内请求量；
• 商品价格区间查询：价格有序存储，分层建立价格段索引，快速筛选区间商品。

5.5 总结

中间件的底层设计，完全可以下沉到业务开发，跳表不是底层专利，而是通用性能优化方法论。

六、核心复习要点

6.1 跳表原理

1. 结构：多层有序链表，底层存全量数据，上层建稀疏索引
2. 机制：概率平衡替代红黑树旋转，支持有序范围查询
3. 复杂度：增删查平均 O (logn)，用于内存有序场景

6.2 中间件落地

1. Redis ZSet：哈希表做单点查询，跳表做有序遍历，节点存储 score 与 member
2. ES 分页：时间分桶算法复用跳表分层索引逻辑

6.3 架构选型

内存有序选跳表，磁盘持久化选 B + 树，单点查询选哈希表

6.4 业务落地

1. 复用分层索引，实现海量有序数据分页、范围查询
2. 本地高性能场景，自定义简易跳表

---
