在Azure DevOps Server中实现用户端原地址透传（X-Forward-For）

Contents

• 1. 场景描述
• 2. 解决方案

1. 场景描述

在Azure DevOps Server的典型部署场景中(如下图)，一般都会部署多台应用服务器，以此实现应用服务器层面的负载均衡，满足多用户高并发访问的场景。在应用服务器之间实现负载均衡，许多企业都使用了独立的负载设备(例如F5)。

在这种网络结构中，用户的原始IP地址一般无法直接传递给Azure DevOps Server的应用层服务器，从而导致应用服务器的日志中记录的源地址(c-ip)一直是负载均衡设备的地址；原因是，IIS 默认只会记录 TCP 连接的远端地址;当请求经过负载均衡器或反向代理时，IIS 实际上只和负载均衡器建立了 TCP 连接，所以它看到的"客户端 IP"就是负载均衡器的 IP，而不是用户的真实 IP。

为了解决这个问题，需要负载均衡器启用IP地址透传(X-Forwarded-For)的功能；就是当数据经过负载均衡器时，设备在TCP的请求头中加入X-Forwarded-For字段，并将用户的原始IP填写到这个字段中；这样在Azure DevOps Server所在的应用服务器中，就可以读取到X-Forwarded-For的值，从而获取原始用户的IP地址。

2. 解决方案

• 负载均衡器启用X-Forwarded-For：不同的负载均衡器启用方式不一样，可以根据实际情况做好对应的配置

• Azure DevOps Server中修改配置

  下面我们来介绍如何在Azure DevOps Server的应用服务器中实现这样的功能。

  • 使用管理员身份登录Azure DevOps Server的应用服务器，并打开IIS

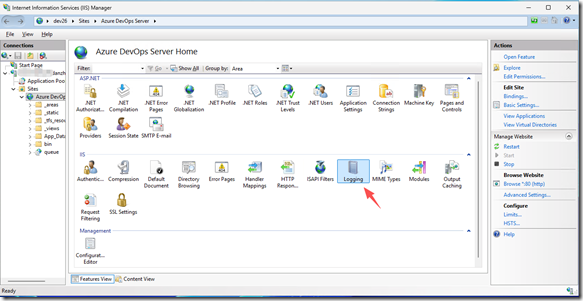

  • 在IIS中找到Azure DevOps Server对应的网站，并在功能页签中，双击Logging按钮

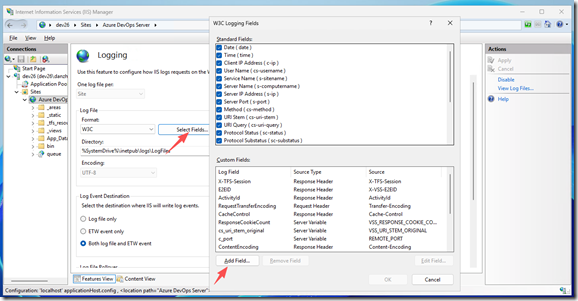

• 在日志配置界面中，选择字段；在弹出的窗口中选的添加字段

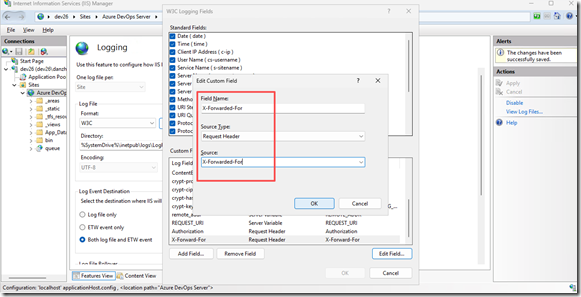

• 在添加字段的界面中，填写X-Forwarded-For的相关信息，可以和下图保持一致

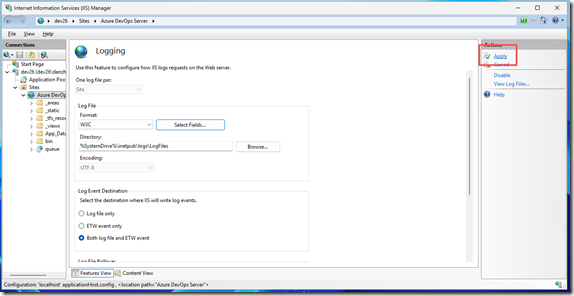

• 确认，并点击页面右上角的Aplly按钮

  注意，Azure DevOps Server会自动重启

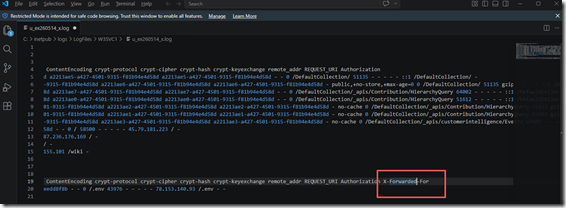

• 再次打开IIS的日志文件，我们可以看到文件中新增了X-Forwarded-For字段




  在实际应用场景中，这个X-Forwarded-For字段会记录原始用户的IP地址，为未来排查问题、审计溯源等应用场景提供完整的数据。
