解决香橙派没有适配ov13855的3A算法

OrangePi 5 开发板补齐 OV13855 JSON 和 3A 算法全过程笔记

先放上前后对比图片

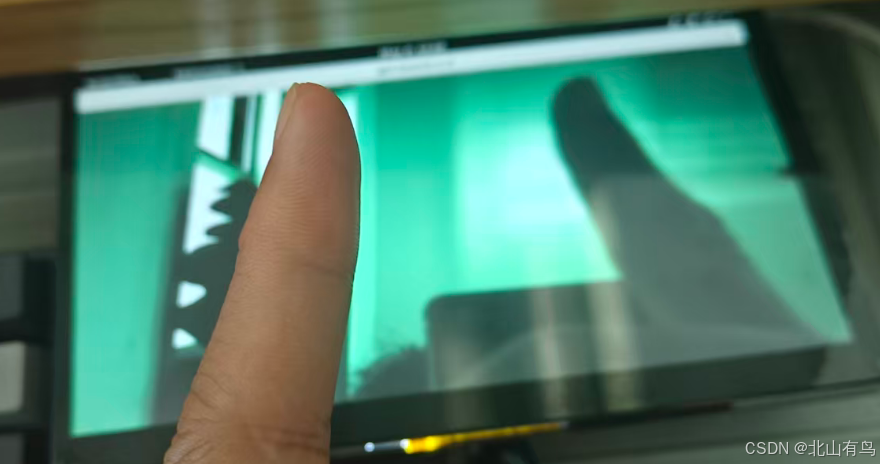

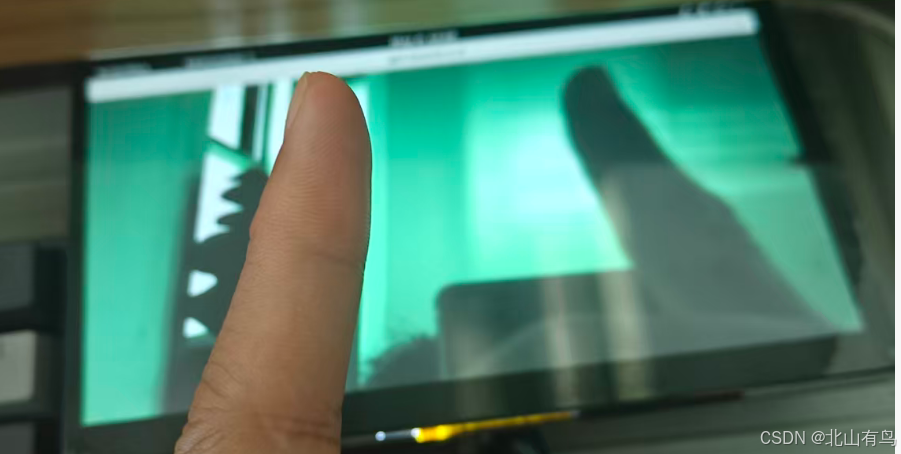

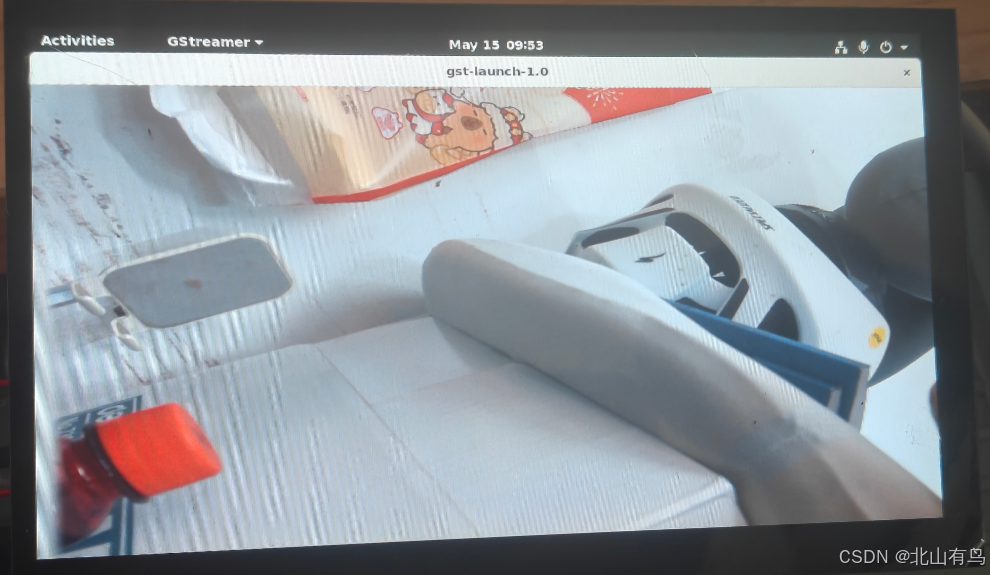

3A算法启动前

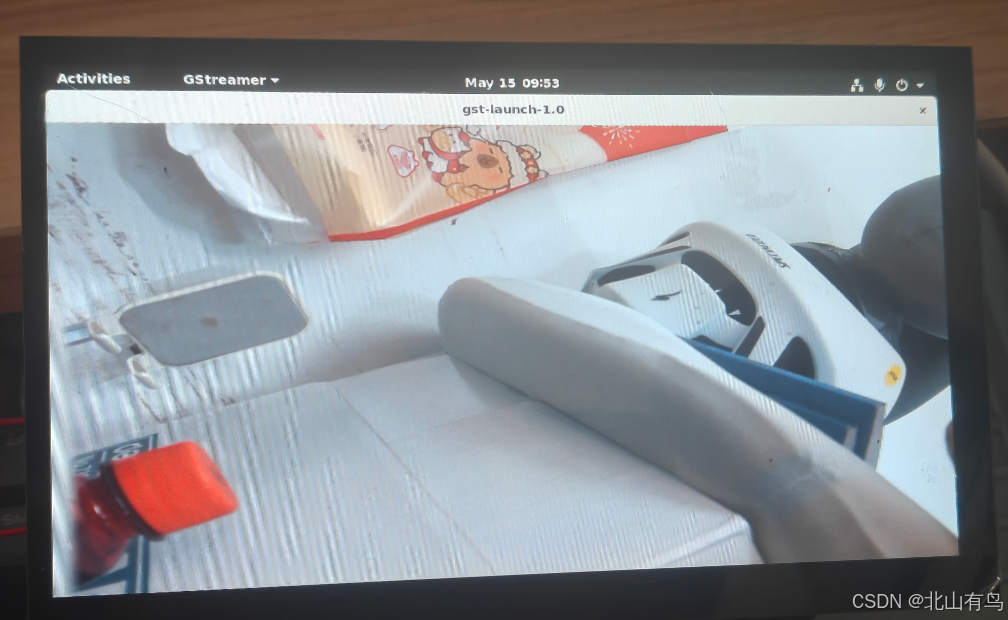

3A算法启动后

之前偏绿是因为缺少 RKAIQ/3A 和正确 IQ 文件，启动 3A 后，颜色、曝光、白平衡明显改善。

相机实现自动白平衡,自动曝光等功能,最重要的是ov13855_CMK-OT2016-FV1_default.json 文件和
rkaiq_3A_server程序.

这两个文件都属于 瑞芯微 (Rockchip) 平台的摄像头处理框架 RKAIQ (Rockchip AIQ)。它们共同负责摄像头的图像信号处理（ISP）和 3A 算法（自动曝光、自动白平衡、自动对焦）的运行。

1. `ov13855_CMK-OT2016-FV1_default.json`

这是一个 摄像头效果配置文件 （通常被称为 IQ 文件 或 Tuning 文件）。

文件名解析 ：
- ov13855：代表摄像头的传感器型号（OmniVision 13855，一款1300万像素的传感器）。
- CMK-OT2016-FV1：代表摄像头模组的厂家和型号，以及搭配的镜头信息。
- .json：文件格式，内部存储了大量的配置参数。
主要作用 ：
- 参数库：它存储了针对该特定摄像头硬件（感光芯片 + 镜头）调试出的最优参数。
- 3A 初始化：包含 AE（自动曝光）的亮度目标、AWB（自动白平衡）的色温曲线、AF（自动对焦）的搜索步长等。
- 图像增强：包含降噪（NR）、锐化、去畸变（LSC）、色彩校正（CCM）等 ISP 模块的配置参数。
- 适配性：如果没有这个文件或者文件不匹配，摄像头虽然可能出图，但会出现画面偏色、亮度异常、对焦模糊等问题。

2. `rkaiq_3A_server`

这是一个 用户态服务程序（Daemon/Server），是整个摄像头引擎的核心运行实体。

主要作用 ：
- 算法引擎：它负责运行 3A 算法逻辑。它从内核（ISP 驱动）获取统计数据（如画面亮度、色彩分布），计算出下一步的曝光时间、增益和白平衡参数。
- 加载配置 ：在启动时，它会去扫描系统目录（通常是 /etc/iqfiles/），根据当前接入的摄像头型号加载上述的 .json 配置文件。
- 硬件通信：它充当了上层应用（如拍照 App）与底层硬件驱动之间的桥梁。它通过 V4L2 接口将计算好的参数下发给 ISP 硬件控制器。
- 实时调试：它通常还支持调试功能，可以配合 PC 端的瑞芯微调试工具（RKISP Tuner）实时修改图像效果。

两者的关系

简单来说：

ov13855...json 是"乐谱"：记录了声音（图像）应该如何表现。
rkaiq_3A_server 是"演奏者"：他读取乐谱，并根据实际情况（环境光线变化）实时调整演奏方式，最终产生清晰、准确的视频画面。

常见应用场景：

如果你在开发基于 RK3568、RK3588 等芯片的嵌入式设备，当你更换了不同型号的摄像头模组时，就需要将对应的 .json 文件放到指定位置，并确保 rkaiq_3A_server 正常运行，否则摄像头将无法达到最佳显示效果。

0. 问题背景

开发板使用 OV13855 摄像头，设备树中已经有：

dts 复制代码

ov13855@36 {
    compatible = "ovti,ov13855";
    status = "okay";
};

但板子中最初只有：

text 复制代码

/etc/iqfiles/ov13850_CMK-CT0116_default.json

缺少 OV13855 对应 IQ 文件：

text 复制代码

ov13855_CMK-OT2016-FV1_default.json

同时板子中最初也没有：

text 复制代码

rkaiq_3A_server

所以问题不是单纯缺 JSON，而是：

text 复制代码

缺 OV13855 IQ 文件
+
缺 RKAIQ/3A 用户态程序

一、确认运行时设备树中确实有 OV13855

1. 导出运行时设备树

一开始在 /boot/dtb/rockchip/overlay 目录执行：

bash 复制代码

sudo dtc -I fs -O dts /proc/device-tree > running.dts

报错：

text 复制代码

bash: running.dts: Permission denied

报错原因

sudo 只作用于 dtc，但 > 重定向是普通用户执行的；并且当前目录 /boot/dtb/rockchip/overlay 普通用户无写权限。

解决方式

切换到用户目录导出：

bash 复制代码

cd ~

sudo dtc -I fs -O dts /proc/device-tree > running.dts

然后查 OV13855：

bash 复制代码

grep -n "ov13855" running.dts

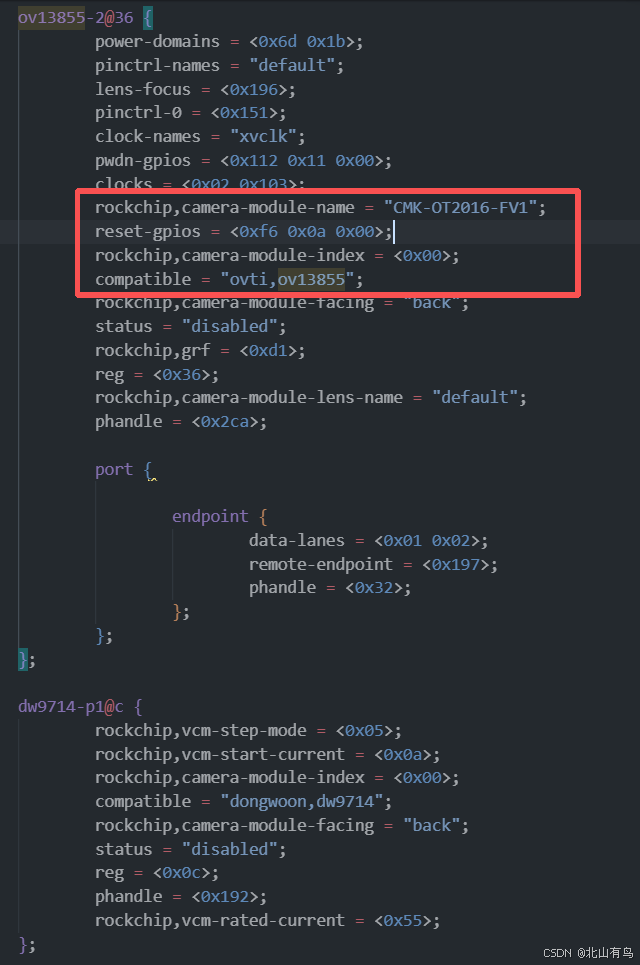

查模组名和镜头名：

bash 复制代码

grep -n "camera-module-name\|camera-module-lens-name" running.dts

确认设备树中有：

dts 复制代码

compatible = "ovti,ov13855";
rockchip,camera-module-name = "CMK-OT2016-FV1";
rockchip,camera-module-lens-name = "default";

因此 IQ 文件名应为：

text 复制代码

ov13855_CMK-OT2016-FV1_default.json

二、确认 OV13855 是通过 overlay 启用的

这个部分我单独写了一篇笔记记录:

查看启动配置：

bash 复制代码

cat /boot/orangepiEnv.txt

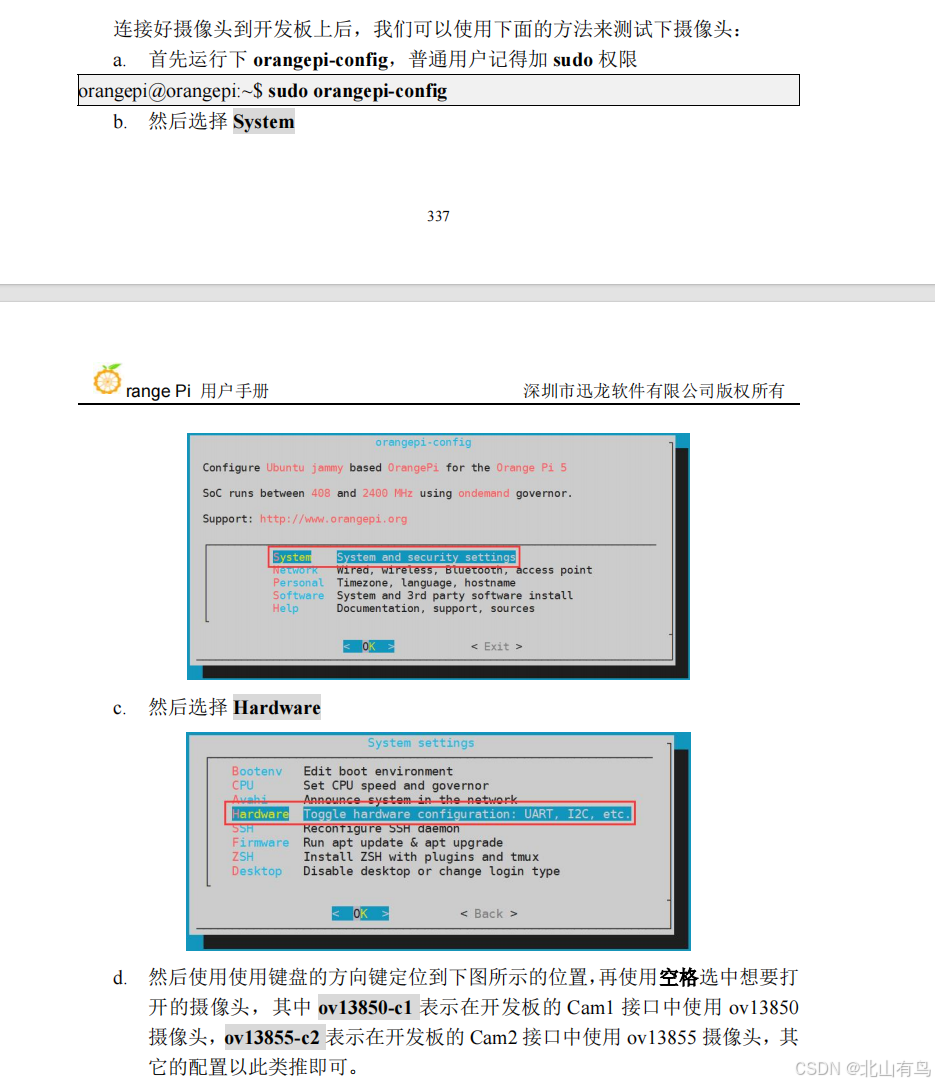

orangepiEnv.txt里面的内容是我通过orangepi-config修改的

输出中有：

text 复制代码

fdtfile=rockchip/rk3588s-orangepi-5.dtb
overlays=i2c3-m0 lcd2 ov13855-c3 pwm15-m2

说明当前系统启动时加载了：

text 复制代码

rk3588-ov13855-c3.dtbo

所以运行时设备树是：

text 复制代码

基础 DTB
+ i2c3-m0 overlay
+ lcd2 overlay
+ ov13855-c3 overlay
+ pwm15-m2 overlay
= /proc/device-tree 中的最终运行时设备树

三、从 `.img` 镜像中查找 OV13855 JSON

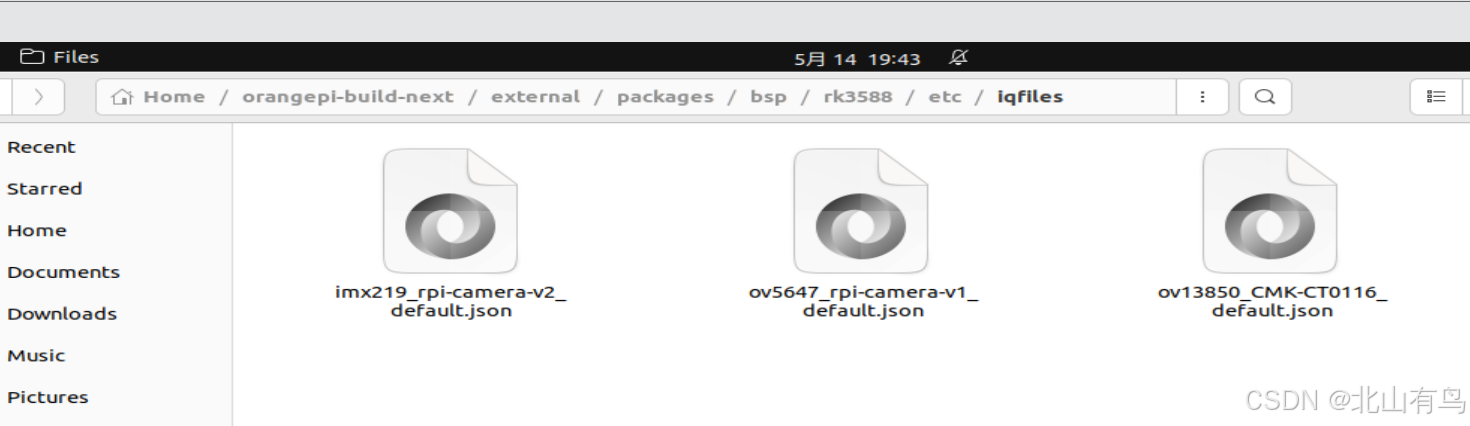

原因:我ubuntu里面下载的SDK版本里面没有OV13855 JSON

思路:找一个发布时间比较近的ubuntu镜像,在.img文件中尝试提取OV13855 JSON(不一定有)

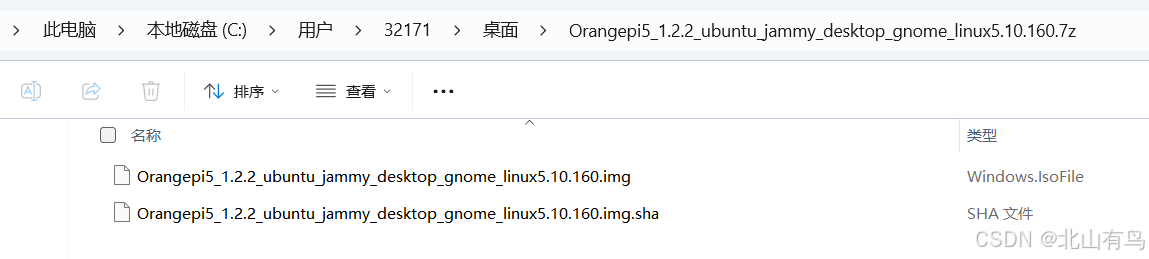

1. 绑定镜像

虚拟机中执行：

bash 复制代码

IMG="Orangepi5_1.2.2_ubuntu_jammy_desktop_gnome_linux5.10.160.img"

sudo losetup -Pf --show "$IMG"

输出：

text 复制代码

/dev/loop1

查看分区：

bash 复制代码

lsblk /dev/loop1

你的镜像只有一个分区：

text 复制代码

/dev/loop1p1

2. 挂载镜像

bash 复制代码

sudo mkdir -p /mnt/opiroot

sudo mount -o ro /dev/loop1p1 /mnt/opiroot

3. 查找 JSON

精确查找：

bash 复制代码

sudo find /mnt/opiroot -iname "ov13855_CMK-OT2016-FV1_default.json"

扩大查找：

bash 复制代码

sudo find /mnt/opiroot -iname "*ov13855*.json"

查所有 IQ 文件：

bash 复制代码

sudo find /mnt/opiroot -path "*iqfiles*" -type f -iname "*.json"

后来你在 SDK 中找到了：

text 复制代码

ov13855_CMK-OT2016-FV1_default.json

四、把 OV13855 JSON 拷到开发板

在开发板上确认 /etc/iqfiles 存在：

bash 复制代码

ls /etc/iqfiles

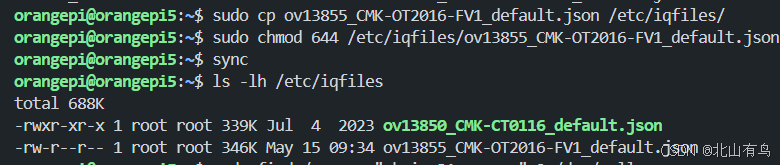

然后复制 JSON：

bash 复制代码

sudo mkdir -p /etc/iqfiles

sudo cp ov13855_CMK-OT2016-FV1_default.json /etc/iqfiles/

sudo chmod 644 /etc/iqfiles/ov13855_CMK-OT2016-FV1_default.json

sync

验证：

bash 复制代码

ls -lh /etc/iqfiles/ov13855_CMK-OT2016-FV1_default.json

你后来的输出是：

text 复制代码

-rw-r--r-- 1 root root 346K May 15 09:34 /etc/iqfiles/ov13855_CMK-OT2016-FV1_default.json

说明 JSON 已经放好。

五、检查开发板是否有 3A 程序

在开发板上查：

bash 复制代码

sudo find / -name "rkaiq_3A_server" 2>/dev/null

没有结果。

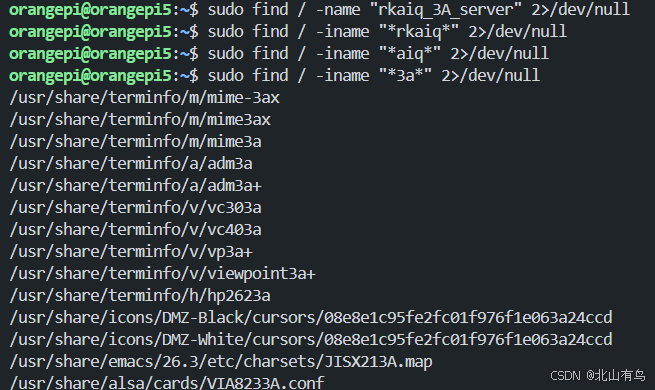

继续查：

bash 复制代码

sudo find / -iname "*rkaiq*" 2>/dev/null
sudo find / -iname "*aiq*" 2>/dev/null
sudo find / -iname "*3a*" 2>/dev/null

也没有有效的 RKAIQ/3A 程序。

再查 RKISP：

bash 复制代码

sudo find / -iname "*rkisp*" 2>/dev/null

结果能看到：

text 复制代码

/usr/lib/librkisp.so
/sys/devices/platform/fdcc0000.rkisp
/sys/devices/platform/fdcb0000.rkisp
/sys/module/video_rkisp
/dev/v4l/by-path/platform-rkisp1-vir0-video-index*

进程检查：

bash 复制代码

ps -ef | grep -Ei "rkaiq|aiq|3a|rkisp"

只有 grep 本身。

开发板上没有找到rkaiq_3A_serve

分析

这说明：

text 复制代码

RKISP 内核驱动存在
但 RKAIQ/3A 用户态程序不存在

所以只放 JSON 不够，必须补上：

text 复制代码

rkaiq_3A_server
librkaiq.so

你上传的搜索结果也显示，板端未找到 rkaiq_3A_server、rkaiq、aiq，但存在 rkisp 相关内核设备和节点。

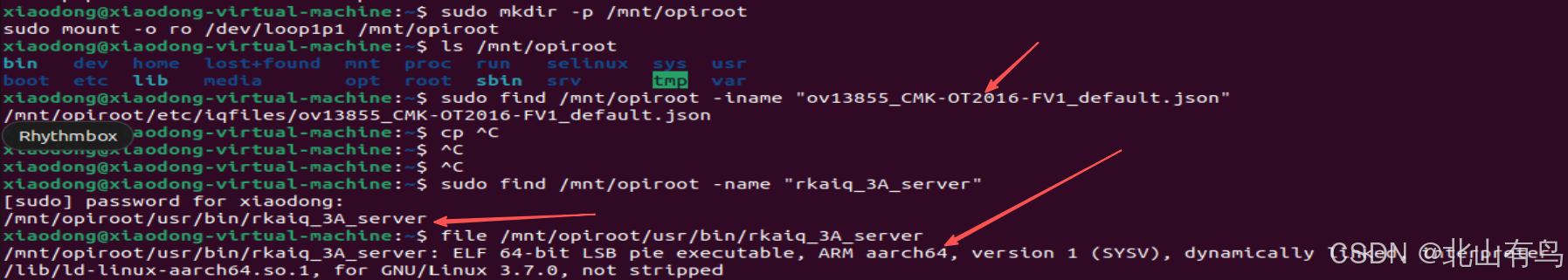

六、从 `.img` 镜像中提取 rkaiq_3A_server

虚拟机中执行：

bash 复制代码

sudo find /mnt/opiroot -name "rkaiq_3A_server"

找到：

text 复制代码

/mnt/opiroot/usr/bin/rkaiq_3A_server

确认架构：

bash 复制代码

file /mnt/opiroot/usr/bin/rkaiq_3A_server

输出：

text 复制代码

ELF 64-bit LSB pie executable, ARM aarch64

说明它可以在 OrangePi 5 上运行。

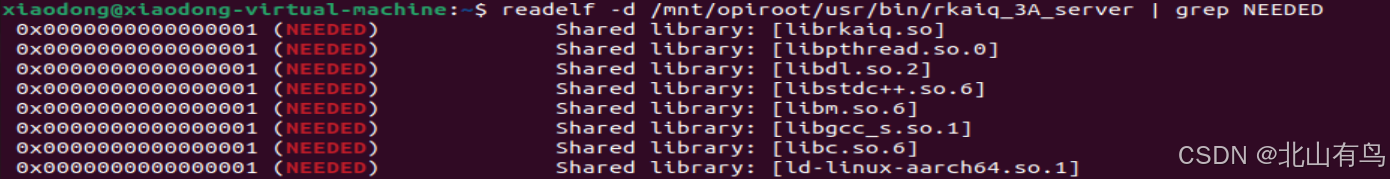

查看依赖：

bash 复制代码

readelf -d /mnt/opiroot/usr/bin/rkaiq_3A_server | grep NEEDED

输出包含：

text 复制代码

Shared library: [librkaiq.so]
Shared library: [libpthread.so.0]
Shared library: [libdl.so.2]
Shared library: [libstdc++.so.6]
Shared library: [libm.so.6]
Shared library: [libgcc_s.so.1]
Shared library: [libc.so.6]
Shared library: [ld-linux-aarch64.so.1]

在开发板上查找依赖

重点缺的是：

text 复制代码

librkaiq.so

七、复制 3A 程序到开发板

虚拟机执行：

bash 复制代码

scp /mnt/opiroot/usr/bin/rkaiq_3A_server orangepi@开发板IP:/home/orangepi/

开发板执行：

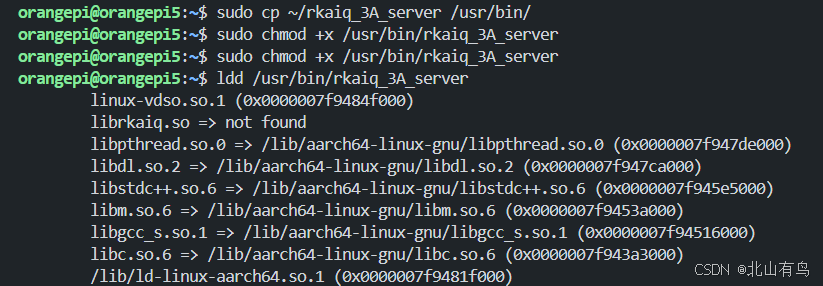

bash 复制代码

sudo cp ~/rkaiq_3A_server /usr/bin/

sudo chmod +x /usr/bin/rkaiq_3A_server

八、解决 librkaiq.so 缺失问题

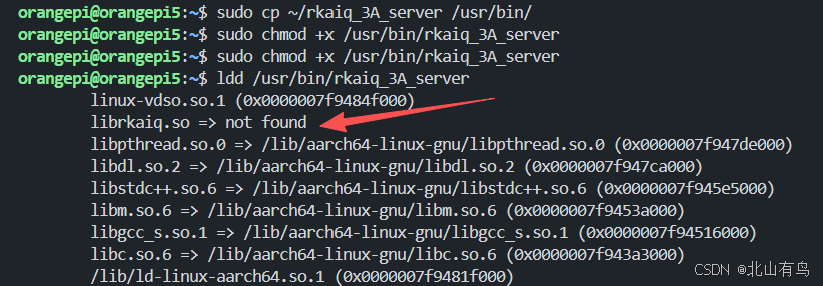

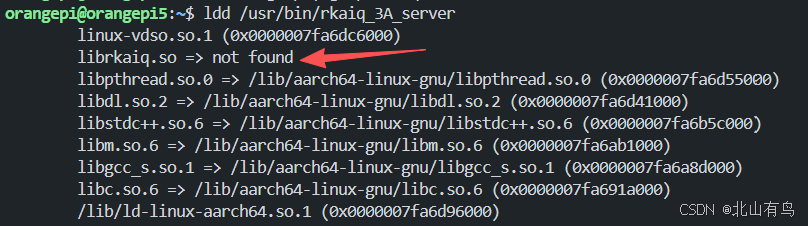

1. 开发板检查依赖

bash 复制代码

ldd /usr/bin/rkaiq_3A_server

最初报错：

text 复制代码

librkaiq.so => not found

报错原因

rkaiq_3A_server 是动态链接程序，运行时需要 librkaiq.so，但开发板系统中没有这个库。

2. 在镜像中查找库

虚拟机执行：

bash 复制代码

sudo find /mnt/opiroot -name "librkaiq.so*"

找到后复制到开发板：

bash 复制代码

scp /mnt/opiroot/实际路径/librkaiq.so* orangepi@开发板IP:/home/orangepi/

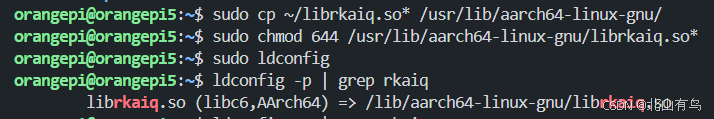

3. 开发板安装库

bash 复制代码

sudo cp ~/librkaiq.so* /lib/aarch64-linux-gnu/

sudo chmod 644 /lib/aarch64-linux-gnu/librkaiq.so*

sudo ldconfig

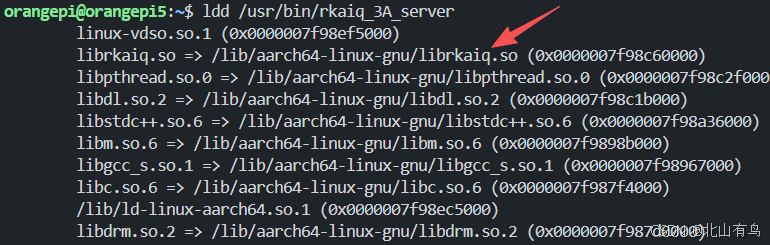

再次检查：

bash 复制代码

ldd /usr/bin/rkaiq_3A_server

后来的输出变为：

text 复制代码

librkaiq.so => /lib/aarch64-linux-gnu/librkaiq.so

说明依赖已经解决。

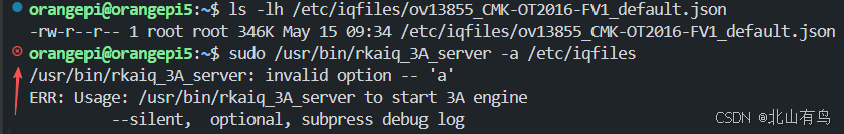

九、启动 rkaiq_3A_server 时遇到参数错误

你执行：

bash 复制代码

sudo /usr/bin/rkaiq_3A_server -a /etc/iqfiles

报错：

text 复制代码

/usr/bin/rkaiq_3A_server: invalid option -- 'a'
ERR: Usage: /usr/bin/rkaiq_3A_server to start 3A engine
         --silent,  optional, subpress debug log

命令行前面是一个蓝色实心的圆说明指令执行成功;如果是一个红色空心圆,里面是红×说明执行失败.

报错原因

这个版本的 rkaiq_3A_server 不支持：

bash 复制代码

-a /etc/iqfiles

它只支持直接启动，或者加：

bash 复制代码

--silent

它大概率默认从固定路径读取 IQ 文件，例如：

text 复制代码

/etc/iqfiles/

十、正确启动 3A 程序

前台启动

bash 复制代码

sudo /usr/bin/rkaiq_3A_server

如果程序不退出，说明正在运行。

后台启动

bash 复制代码

sudo /usr/bin/rkaiq_3A_server &

静默后台启动

bash 复制代码

sudo /usr/bin/rkaiq_3A_server --silent &

带日志启动，推荐排错用

bash 复制代码

sudo sh -c '/usr/bin/rkaiq_3A_server > /tmp/rkaiq.log 2>&1 &'

查看日志：

bash 复制代码

cat /tmp/rkaiq.log

检查进程：

bash 复制代码

ps -ef | grep -i rkaiq

如果看到：

text 复制代码

/usr/bin/rkaiq_3A_server

说明 3A 服务已经运行。

十一、最终验证 ISP / 3A 是否生效

1. 检查 OV13855 IQ 文件

bash 复制代码

ls -lh /etc/iqfiles/ov13855_CMK-OT2016-FV1_default.json

2. 检查 3A 进程

bash 复制代码

ps -ef | grep -i rkaiq

3. 检查 media 链路

bash 复制代码

media-ctl -p | grep -iE "ov13855|rkisp|rkcif|mipi|csi"

4. 检查日志

bash 复制代码

dmesg | grep -Ei "ov13855|rkisp|rkcif|mipi|csi|rkaiq|iq"

5. 测试采集画面

bash 复制代码

gst-launch-1.0 v4l2src device=/dev/video11 ! video/x-raw,format=NV12,width=1280,height=720 ! videoconvert ! autovideosink

使用3A算法后

使用3A算法前

之前偏绿是因为缺少 RKAIQ/3A 和正确 IQ 文件，启动 3A 后，颜色、曝光、白平衡明显改善。

十二、当前最终状态总结

已经完成：

text 复制代码

1. 确认运行时设备树中有 OV13855
2. 确认模组名是 CMK-OT2016-FV1
3. 找到对应 IQ 文件 ov13855_CMK-OT2016-FV1_default.json
4. 拷贝 IQ 文件到 /etc/iqfiles/
5. 从 .img 中提取 rkaiq_3A_server
6. 从 .img 中提取并安装 librkaiq.so
7. 解决 ldd 中 librkaiq.so not found 问题
8. 明确当前 rkaiq_3A_server 不支持 -a 参数

现在正确启动命令是：

bash 复制代码

sudo /usr/bin/rkaiq_3A_server --silent &

然后验证：

bash 复制代码

ps -ef | grep -i rkaiq
gst-launch-1.0 v4l2src device=/dev/video11 ! video/x-raw,format=NV12,width=1280,height=720 ! videoconvert ! autovideosink

核心结论：

text 复制代码

OV13855 设备树有了，IQ JSON 有了，3A 程序和依赖库也补齐了。
接下来只需要用正确方式启动 rkaiq_3A_server，并验证画面效果。
