在 OCCT 的底层模块 TKernel 中，NCollection 是整个库的数据基石。虽然现代 C++ 开发首选 STL，但在处理复杂的 CAD 拓扑关系、高效的空间索引以及大规模内存碎片管理时，OCCT 的 NCollection 展现出了其独特的工程价值。

本文将深入 src/NCollection 目录，通过分类解析的方式揭开这套容器库的设计脉络。

---

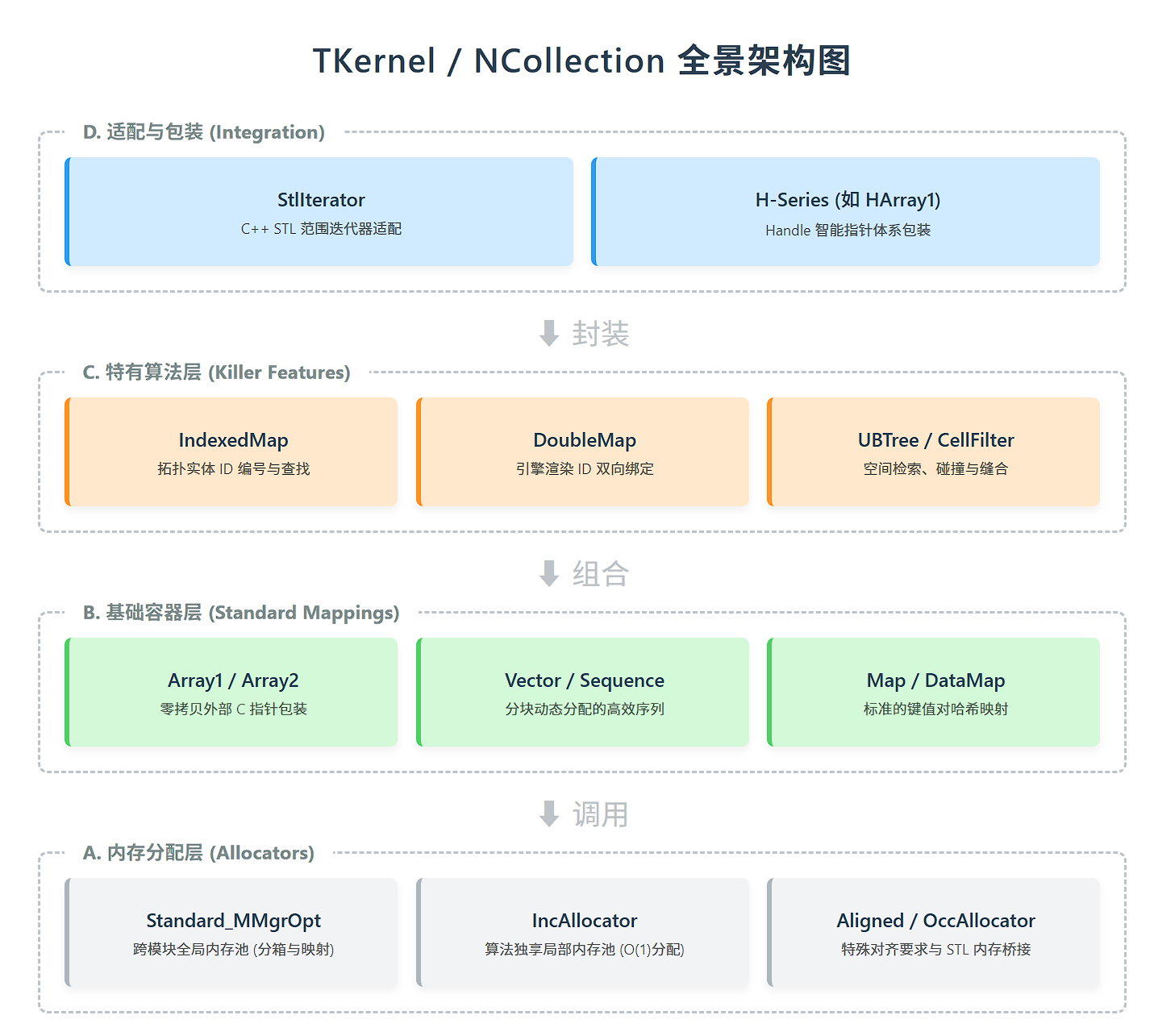

架构预览

1. 与 STL/C 容器的映射及迭代机制

OCCT 提供了一套功能完备的容器，其接口格在现代版本中已高度适配 C++ STL 标准。

1.1 容器映射表

NCollection 容器	对应 STL/C 类型	说明
Array1<T>	T[N] / std::array	固定大小数组 。支持包装外部指针（零拷贝），不提供 push_back。
Vector<T>	std::vector<T>	动态数组 。分块分配内存，避免 vector 扩容时的整块搬迁。
List<T>	std::list<T>	标准双向链表实现。
Map<T>	std::unordered_set<T>	基于哈希表的去重集合。
DataMap<K, T>	std::unordered_map<K, T>	键值对哈希映射表。
Sequence<T>	std::deque<T>	支持 O(1) 两端操作。

1.2 迭代器与现代 C++ 适配

• 传统方式 ：OCCT 传统的 Iterator 类使用 More()、Next()、Value() 风格。

• STL 适配 ：通过 NCollection_StlIterator.hxx，OCCT 为大部分容器实现了 begin() 和 end()。

• 技术细节 ：这意味着你可以在 OCCT 代码中直接使用：

  for (const auto& aShape : aSequence) { /* 极简遍历 */ }

---

2. 内存分配器系统 (Allocators)

2.1 分配器类族全景图

分配器类名	核心特性	典型应用场景
BaseAllocator	虚基类接口	容器持有其指针以实现多态。
IncAllocator	增量分配	建模算法内部。如布尔运算中产生的大量临时拓扑对象。
AccAllocator	累加分配	类似 Inc，但支持在块完全空闲时将其返回系统。
AlignedAllocator	内存对齐	用于 SSE/AVX 数值计算优化。
OccAllocator<T>	STL 适配器	让 std::vector 也能使用 OCCT 内存池。

2.2 内存池设计哲学：双层管理架构

OCCT 采用了 "全局池 + 局部池" 的协作模式：

• 全局池 (Standard_MMgrOpt)：负责小对象的分箱（Bucketing）管理，减少系统调用。
• 局部池 (IncAllocator) ：作为算法独享的 Arena。它从全局池申请大块内存（Blocks），内部通过移动指针实现 O(1) 分配，且无需追踪单个对象的释放。

---

3. OCCT 特有的"杀手级"容器解析

3.1 索引映射：IndexedMap & IndexedDataMap

• 内部结构：内部同时持有一个哈希桶数组（用于 O(1) 查找）和一个动态连续数组（用于存储节点指针）。
• 性能优势 ：你可以通过 FindKey(index) 在 O(1) 时间内按顺序找回对象，或通过 FindIndex(key) 查找 ID。
• 业务场景：拓扑实体（Vertex/Edge/Face）的全局编号管理。

3.2 双向映射：DoubleMap

• 技术细节 ：内部维护了两套哈希映射。每对绑定的 (Key1, Key2) 都会在两个方向上建立映射关系。
• 业务场景：建立拓扑模型与外部渲染引擎 ID 之间的一一对应。

---

4. 空间索引树与几何检索

4.1 空间二叉树：NCollection_UBTree

• 选择器模式 (Selector) ：通过实现 Reject(Box) 和 Confirm(Obj) 接口，支持灵活的空间搜索（如射线拾取、碰撞检测）。

4.2 空间哈希格网：NCollection_CellFilter

• 技术细节：将 n 维空间划分为固定格网，通过格网 ID 进行哈希存储。
• 业务场景 ：拓扑缝合（Sewing）。在海量点云中极速查找邻近点并合并。

---

5. 数学向量与矩阵 (Math & Vectors)

• NCollection_Vec2/3/4: 纯模板向量。
• NCollection_Mat3/4: 模板矩阵。内存布局与显卡驱动兼容。

---

6. 宏定义与 Handle 包装 (H-Series)

• NCollection_DefineHArray1 / HSequence:
• 本质 ：生成继承自 Standard_Transient 的类，使其支持 Handle 引用计数。

---

7. 总结

分类	类名 (NCollection_*)	功能描述
基础容器	NCollection_Array1 / NCollection_Array2	一维/二维固定大小数组（支持外部内存包装）。
	NCollection_List / NCollection_Sequence	双向链表 / 高性能双向序列。
	NCollection_Vector / NCollection_DynamicArray	分块动态数组，减少内存重分配。
	NCollection_Map / NCollection_DataMap	哈希集合 / 键值对映射表。
	NCollection_DoubleMap	双向一对一哈希映射。
	NCollection_IndexedMap / NCollection_IndexedDataMap	索引哈希表（支持 Key 查找 ID 和 ID 查找 Key）。
	NCollection_SparseArray	稀疏数组，节省极度稀疏数据的内存。
空间算法	NCollection_UBTree / NCollection_EBTree	不平衡/增强型空间二叉树（基于包围盒）。
	NCollection_CellFilter	n 维空间哈希格网过滤器。
内存管理	NCollection_Allocator / NCollection_BaseAllocator	内存分配器基类与标准接口。
	NCollection_IncAllocator / NCollection_AccAllocator	增量分配器 / 累加式分配器（算法核心优化）。
	NCollection_AlignedAllocator	内存对齐分配器（SIMD 优化必备）。
	NCollection_OccAllocator	用于 STL 容器的 OCCT 内存分配适配器。
	NCollection_HeapAllocator / NCollection_WinHeapAllocator	标准堆分配器 / Windows 专用堆分配。
迭代适配	NCollection_Iterator / NCollection_StlIterator	传统迭代器 / STL 兼容迭代器适配。
	NCollection_IndexedIterator / NCollection_TListIterator	针对索引容器和链表的专用迭代器。
	NCollection_UtfIterator	针对 UTF 字符流的迭代器。
数学向量	NCollection_Vec2 / NCollection_Vec3 / NCollection_Vec4	轻量级模板向量类（GPU 兼容）。
	NCollection_Mat3 / NCollection_Mat4	轻量级模板矩阵类。
	NCollection_Lerp	线性插值辅助类。
Handle 包装	NCollection_HArray1 / NCollection_HArray2 / NCollection_HSequence	自动生成的堆分配版本容器（支持 Handle）。
	NCollection_DefineHArray1 / NCollection_DefineHArray2 / NCollection_DefineHSequence	用于预定义 Handle 容器类的宏。
辅助工具	NCollection_DefaultHasher / NCollection_DefineHasher	默认哈希函数定义宏。
	NCollection_String / NCollection_UtfString	平台无关的字符串与编码处理。
	NCollection_Buffer / NCollection_LocalArray	内存缓冲区管理与局部自动数组。
	NCollection_Primes / NCollection_MapAlgo	质数表 / 映射表通用算法（如联合、交集）。
	NCollection_Shared / NCollection_TypeDef	共享内存引用计数支持 / 核心类型定义。
