NAT 类型详解：四种 NAT 的数据流与原理解析

摘要：NAT（Network Address Translation）是 P2P 通信中绕不开的关卡。不同的 NAT 类型决定了内网设备能否被外部直接访问，直接影响 WebRTC 等 P2P 技术的穿透成功率。本文通过四张数据流图，直观对比 Full Cone、Address Restricted Cone、Port Restricted Cone 和 Symmetric 四种 NAT 类型的核心区别。

什么是 NAT？

NAT（网络地址转换）是一种将私有 IP 地址映射为公共 IP 地址的技术。它允许多个内网设备共享同一个公网 IP 上网，但也给外部主动连接内网设备带来了障碍------这被称为 NAT 穿越问题。

根据 RFC 3489/4787 的定义，NAT 按其对入站数据包的过滤策略可分为四种类型，严格程度依次递增。

四种 NAT 类型的核心对比

场景设定

为方便对比，四张图采用统一的场景：

角色	地址
客户端（内网）	192.168.1.10:5000
NAT 公网地址	203.0.113.50
服务器 A	10.0.0.1:80 / :8080
服务器 B	20.0.0.1:80 / :443

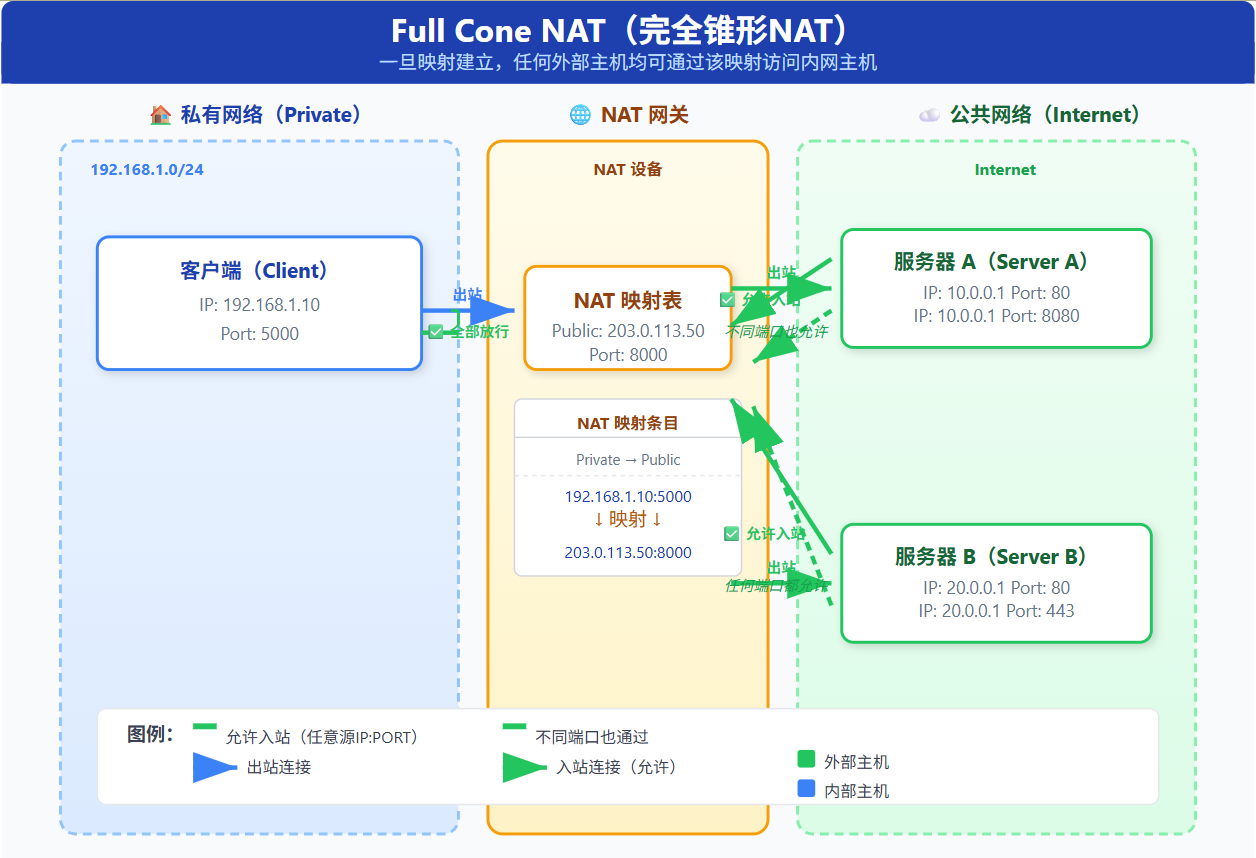

一、Full Cone NAT（完全锥形NAT）

核心特征：映射建立后，不限制入站来源。

当内网客户端 192.168.1.10:5000 向外部发出第一个数据包时，NAT 建立一条映射：

复制代码

192.168.1.10:5000  →  203.0.113.50:8000

此后，任何外部主机都可以通过 203.0.113.50:8000 向该内网客户端发送数据包------无论源 IP 地址或端口是什么。

服务器 A（10.0.0.1:80）✅ 可以回包
服务器 A（10.0.0.1:8080）✅ 可以回包（不同端口）
服务器 B（20.0.0.1:80）✅ 可以回包
服务器 B（20.0.0.1:443）✅ 可以回包

入站过滤策略：无。 只要目标端口匹配映射表中的公网端口，任何源地址的包都会被转发。

P2P 穿透性：★★★★★ 最容易穿透。

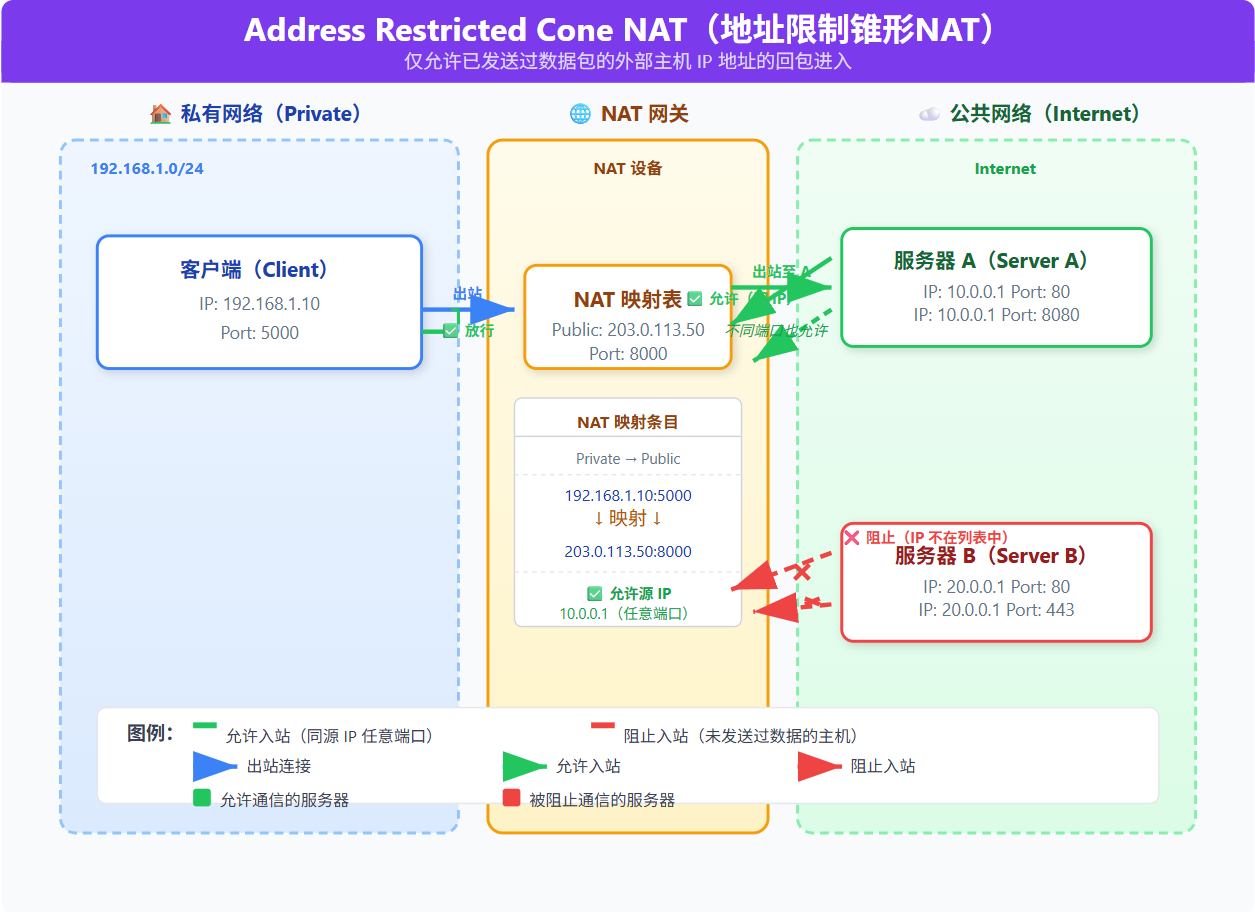

二、Address Restricted Cone NAT（地址限制锥形NAT）

核心特征：仅允许已通信过的源 IP 回包，但对端口不做限制。

映射规则与 Full Cone 相同，但在入站方向增加了源 IP 地址检查：

复制代码

192.168.1.10:5000  →  203.0.113.50:8000
入站白名单：{ 10.0.0.1 }  ← 客户端曾向 10.0.0.1 发过包

服务器 A（10.0.0.1:80）✅ 可以回包（IP 在白名单中）
服务器 A（10.0.0.1:8080）✅ 可以回包**（同一 IP，不同端口仍允许）**
服务器 B（20.0.0.1:80）❌ 被阻止（IP 不在白名单中）
服务器 B（20.0.0.1:443）❌ 被阻止

入站过滤策略：src_ip == allowed_ip。 NAT 维护一个「已通信过的主机 IP」列表，只有当入站数据包的源 IP 地址在此列表中时才放行。但该源 IP 可以使用任意端口回包。

P2P 穿透性：★★★★ 较易穿透（仍需打洞辅助）。

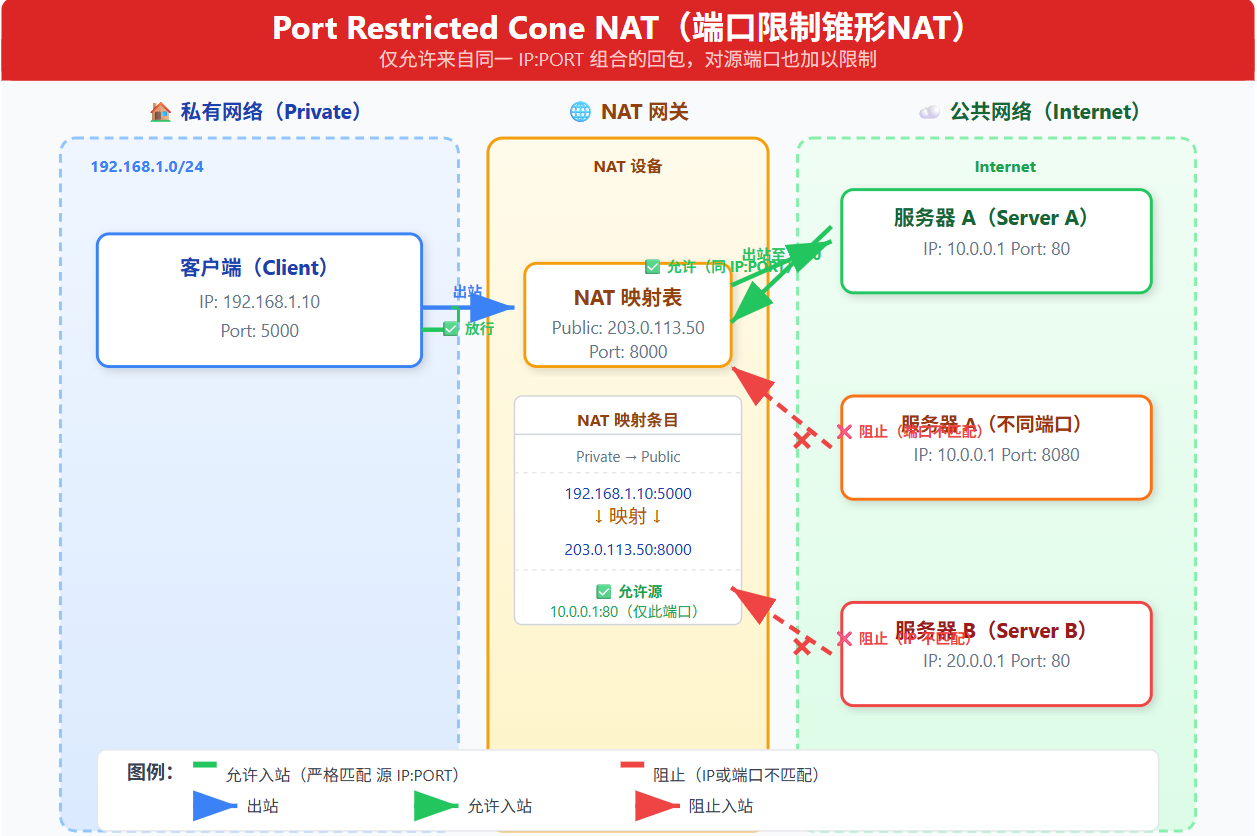

三、Port Restricted Cone NAT（端口限制锥形NAT）

核心特征：严格匹配源 IP:PORT 组合，二者缺一不可。

这是 Cone 类型中最严格的变体，在地址限制的基础上进一步增加了端口检查：

复制代码

192.168.1.10:5000  →  203.0.113.50:8000
入站白名单：{ 10.0.0.1:80 }  ← 客户端曾向 10.0.0.1:80 发过包

服务器 A（10.0.0.1:80）✅ 可以回包（IP 和端口完全匹配）
服务器 A（10.0.0.1:8080）❌ 被阻止（IP 相同但端口不匹配）
服务器 B（20.0.0.1:80）❌ 被阻止（IP 不同）

入站过滤策略：src_ip == allowed_ip && src_port == allowed_port。 仅允许来自同一 IP:PORT 组合的数据包通过。

P2P 穿透性：★★★ 需要完整的"打洞"流程。

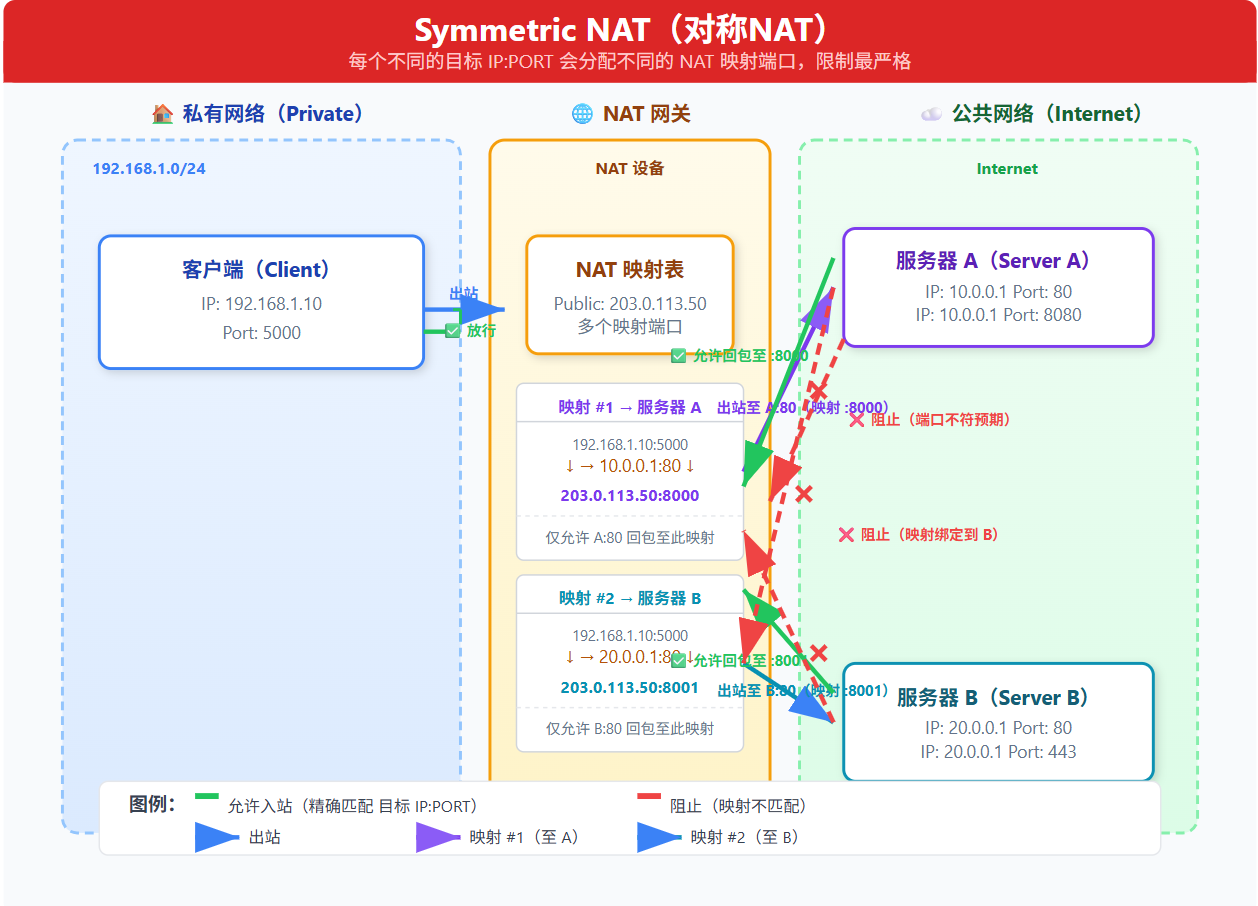

四、Symmetric NAT（对称NAT）

核心特征：不同目标分配不同的映射端口，是限制最严格的 NAT 类型。

与前三类 Cone NAT 最本质的区别在于：映射规则依赖目标地址。

复制代码

发往 10.0.0.1:80  →  建立映射  192.168.1.10:5000 → 203.0.113.50:8000
发往 20.0.0.1:80  →  建立映射  192.168.1.10:5000 → 203.0.113.50:8001（不同端口！）

内网客户端使用相同的 :5000 端口分别向两台服务器发包，但在 NAT 上却产生了两个不同的映射 （:8000 和 :8001），各自独立且互不通用。

服务器 A（10.0.0.1:80）→ :8000 ✅ 允许（映射精确绑定）
服务器 A（10.0.0.1:8080）→ :8000 ❌ 被阻止（端口不符，A 从未用 :8080 通信过）
服务器 A（10.0.0.1:80）→ :8001 ❌ 被阻止 （:8001 映射绑定给 B，A 不能用）
服务器 B（20.0.0.1:80）→ :8000 ❌ 被阻止（同理）

入站过滤策略：dst_port == mapped_port && src_ip:port == dest_ip:port_of_original_packet。 入站包必须精确匹配出站包的目标地址和新分配的映射端口。

P2P 穿透性：★☆☆☆☆ 极难穿透。 传统的 UDP 打洞技术在 Symmetric NAT 下基本失效，通常需要借助 TURN 中继服务器来转发数据。

为什么 Symmetric NAT 最难穿透？

在 Cone 类型中，内网客户端只要知道自己的公网映射地址（IP:Port），就可以将其告知对端，对端直接往这个地址发数据即可。但在 Symmetric NAT 下，映射端口随目标地址变化；客户端在对端打洞时使用的地址，与自己最终向对端发包时 NAT 分配的端口不同，导致打洞失效。

四种 NAT 的对比总结

特性	Full Cone	Address Restricted	Port Restricted	Symmetric
映射是否依赖目标地址	否	否	否	是
检查源 IP	否	是	是	是
检查源端口	否	否	是	是
映射端口是否固定	是	是	是	随目标变化
UDP 打洞成功率	极高	高	中	极低
推荐穿透方案	直接连接	打洞	打洞 + 预测	TURN 中继

实际场景中的 NAT 分布（仅供参考）

根据业界多项统计，公网中各种 NAT 类型的大致分布为：

NAT 类型	占比	常见场景
Full Cone	~5%	DMZ 主机、部分光猫桥接模式
Address Restricted Cone	~15%	部分家用路由器
Port Restricted Cone	~35%	常见于运营商 CGNAT
Symmetric NAT	~40%	企业防火墙、4G/5G 移动网络
无法穿透	~5%	防火墙拦截 UDP

注意：不同地区和网络环境的分布差异很大，移动网络（4G/5G）中 Symmetric NAT 的比例通常更高。

对 P2P 应用的启示

媒体流优先走 UDP --- UDP 打洞成功率虽取决于 NAT 类型，但比 TCP 打洞灵活得多。
预留 TURN 保底 --- 当检测到 Symmetric NAT 或无法穿透时，自动降级到 TURN 中继。虽增加延迟和带宽成本，但保证了连接成功率。
ICE 框架是标配 --- WebRTC 的 ICE（Interactive Connectivity Establishment）框架自动枚举候选地址、探测连通性，并按优先级从高到低尝试：直连 > STUN 打洞 > TURN 中继。
NAT 类型探测 --- 通过 RFC 3489 定义的流程（或 RFC 5780 的改进版），客户端可以在连接前探测自己的 NAT 类型，从而选择合适的穿透策略。
