RTPS（Real-Time Publish-Subscribe）---DDS的传输协议

RTPS（Real-Time Publish-Subscribe Protocol）是 DDS 标准体系的基石，也是 ROS2 能够实现高性能、高可靠、即插即用通信的核心技术。

一、RTPS 概述

1.1 定义

RTPS 全称为 DDS Interoperability Wire Protocol (DDSI-RTPS)，是 OMG 组织于 2002 年制定的标准有线协议，专门解决不同厂商 DDS 实现之间的互操作性问题。

它定义了 DDS 数据在网络上传输的精确二进制格式、通信行为规则和状态机，是 DDS 世界中唯一的"通用网络语言"。我们可以用三层模型清晰理解它的定位：

CDR：定义数据"长什么样"（二进制序列化格式）
RTPS：定义数据"怎么传"（网络传输规则与协议）
DDS：定义应用"怎么用"（上层 API 接口与语义）

1.2 设计目标与优先级

OMG 官方明确规定了 RTPS 的设计目标，并按优先级从高到低排序：

性能：最小化延迟和开销，支持微秒级延迟和百万级消息吞吐量
可配置性：细粒度 QoS 控制，可在可靠性、实时性和资源消耗之间灵活平衡
容错性：无单点故障，支持节点动态加入/离开，网络中断后自动恢复
可扩展性：支持从几个节点到数千个节点的大规模分布式系统
即插即用：完全自动发现，无需手动配置任何 IP 地址和端口
类型安全：编译时和运行时双重类型检查，确保数据类型一致性
可移植性：与底层传输无关，支持 UDP、TCP、TSN、5G 等多种网络技术

1.3 DDS 与 RTPS

维度	DDS (Data Distribution Service)	RTPS (Real-Time Publish-Subscribe)
层级	应用层标准	传输层标准
定义	数据中心发布-订阅(DCPS)模型、API 接口、QoS 语义	网络包格式、通信行为、状态机
解决问题	应用程序如何与中间件交互	不同 DDS 实现如何在网络上交换数据
提供能力	应用可移植性	实现互操作性
类比	HTTP 协议（定义请求/响应语义）	TCP/IP 协议（定义数据包传输规则）

DDS 是接口规范，RTPS 是 wire 协议规范。所有符合 DDS 标准的实现（如 Fast DDS、Cyclone DDS、RTI Connext）都必须支持 RTPS 协议，才能实现跨厂商互操作。

二、RTPS 架构：PIM 与 PSM 分离

RTPS 采用 OMG 模型驱动架构(MDA)，严格分离平台无关模型(PIM)和平台特定模型(PSM)，这是它能够支持多种传输技术并保持高度可扩展性的关键。

2.1 平台无关模型(PIM,Platform Independent Model)

PIM 定义了 RTPS 的核心逻辑和行为，与任何具体传输技术无关。它只描述业务逻辑、功能规则和数据结构，完全不绑定任何编程语言、操作系统或网络协议。

PIM 包括以下核心内容：

实体模型（Participant、Writer、Reader、Topic）
消息类型和二进制格式
通信状态机定义
自动发现协议（SPDP、SEDP）
可靠传输机制（心跳-确认-重传）
QoS 策略执行逻辑
数据序列化规则

2.2 平台特定模型(PSM,Platform Specific Model)

PSM 将抽象的 PIM 映射到具体的传输技术，在 PIM（平台无关抽象模型）的基础上，绑定具体技术平台、框架、语言、中间件、系统，带上所有落地细节的可直接落地实现模型。OMG 官方定义了两种标准 PSM：

UDP/IP PSM：最原始、最广泛使用的 PSM，利用 UDP 的无连接、低延迟和多播特性，是实时系统的首选
TCP/IP PSM：RTPS v2.2 新增，用于穿越防火墙和利用现有 TCP 基础设施，适合跨网段通信

这种分离架构使得 RTPS 可以轻松扩展到其他传输技术。目前已有多个厂商实现了：

RTPS over TSN（时间敏感网络）：用于工业自动化领域的确定性通信
RTPS over 5G：用于车联网和移动机器人
RTPS over 串口：用于嵌入式设备和低带宽场景

三、RTPS 实体模型：构建通信的基本单元

RTPS 定义了四个核心实体，构成了整个协议的基础。所有通信都是通过这些实体之间的交互完成的。

3.1 Domain：通信隔离的边界

最高级别的隔离单元，不同域之间完全独立，不能通信
由一个唯一的 Domain ID 标识（范围 0-232）
所有属于同一域的 RTPS 实体可以相互发现和通信
在 ROS2 中，可以通过 ROS_DOMAIN_ID 环境变量设置域 ID

设计目的：允许在同一物理网络上运行多个独立的 DDS 系统，互不干扰。例如，在一个工厂里，可以用域 0 运行机器人控制系统，用域 1 运行环境监测系统。

3.2 RTPSParticipant：应用的网络代表

应用程序在 RTPS 域中的唯一代表
每个应用程序在一个域中只能有一个 Participant
负责创建和管理所有 Writer 和 Reader 端点
包含一个全局唯一的 GUID，用于标识自身
维护本地参与者列表和端点列表
处理自动发现和通信连接建立

Participant ：一个应用程序在 DDS 网络中的"身份证"和"通信门户"。

3.3 RTPSWriter 与 RTPSReader：数据的发送与接收

RTPSWriter：负责发送数据的端点，每个 Writer 关联一个主题(Topic)和一个数据类型
RTPSReader：负责接收数据的端点，每个 Reader 关联一个主题(Topic)和一个数据类型
两者都维护一个历史缓存(HistoryCache)，用于存储最近的消息
当 Writer 和 Reader 的主题、数据类型匹配且 QoS 兼容时，自动建立通信连接

3.4 GUID 与 Locator：实体的唯一标识与地址

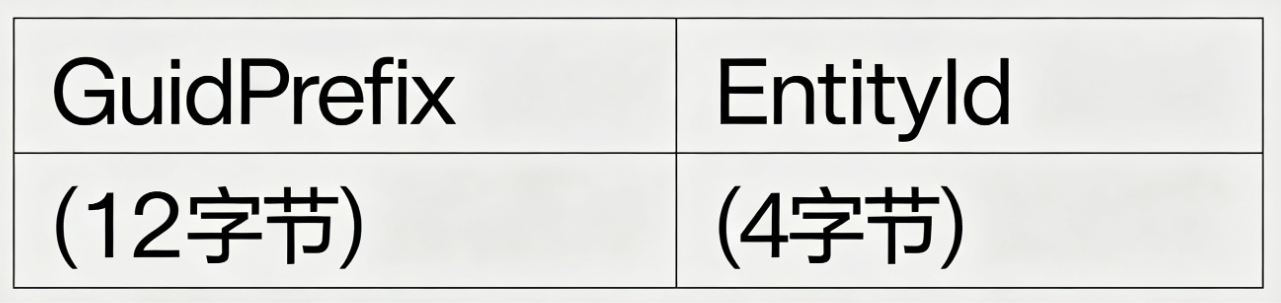

GUID 结构

每个 RTPS 实体（Participant、Writer、Reader）都有一个 16 字节的全局唯一标识符(GUID)，结构如下：

GuidPrefix（12 字节）：标识 Participant，同一 Participant 下的所有实体共享相同的 GuidPrefix
EntityId（4 字节）：标识 Participant 内的具体实体

EntityId 详细结构：

前 2 字节：实体类型（如 Participant、Writer、Reader、内置端点）
后 2 字节：实体实例 ID

例如：

Participant 的 EntityId：0x00000001
BuiltinPublicationWriter 的 EntityId：0x00000002
BuiltinSubscriptionReader 的 EntityId：0x00000003

Locator

Locator 完整标识了一个特定传输协议上的一个特定端口 ，Locator以 24 字节 标准结构封装了传输协议、IP 地址和端口号 ，支持 UDPv4/v6、TCPv4/v6、共享内存等多种类型。
RTPS 采用两级 Locator 体系：

Participant 级 Locator 用于 SPDP/SEDP 自动发现阶段交换元数据
端点级 Locator 用于匹配成功后的端到端用户数据传输，实现流量隔离与性能优化。

Locator天然支持多网卡自动切换、IP 地址动态更新和多协议同时通信，端口号按标准公式计算。

Locator 是 RTPS 实体的网络地址，格式为：

复制代码

<协议>://<地址>:<端口>
<protocol>://<ip_address>:<port>

例如：udp://192.168.1.100:7410、tcp://10.0.0.5:7420

关键特性：

每个 Participant 可以有多个 Locator，支持同时在多个网络接口上通信
每个 Writer 和 Reader 也有自己的 Locator，用于直接通信
Locator 可以动态更新，支持网络地址变化

四、RTPS 四大核心机制

RTPS 的强大功能来自于它的四大核心机制：自动发现 、可靠传输 、QoS 服务质量 和数据序列化。

4.1 自动发现：即插即用的核心

RTPS 的即插即用特性完全依赖于自动发现机制。OMG 标准定义了两个层次的发现协议，按顺序执行：

SPDP(Simple Participant Discovery Protocol)

参与者级别的发现，负责找到同域内有哪些节点。

每个 Participant 启动后，立即向多播地址 239.255.0.1:7400+DomainID 发送参与者宣告消息
宣告消息包含：Participant 的 GUID、Locator 列表、支持的协议版本和厂商 ID
其他同域 Participant 收到后，将对方加入本地参与者列表
Participant 会周期性（默认 30 秒）重新发送宣告消息，更新存活状态
如果在 3 个周期内没有收到某个 Participant 的宣告，就认为它已经下线，从本地列表中删除

SEDP(Simple Endpoint Discovery Protocol)

端点级别的发现，负责找到每个节点里有哪些发布者和订阅者。

在 SPDP 发现参与者之后，通过单播交换端点信息
每个 Participant 有两个内置端点：
- BuiltinPublicationWriter：发布本地所有 Writer 和 Reader 的信息
- BuiltinSubscriptionReader：接收远程所有 Writer 和 Reader 的信息
端点信息包含：主题名称、数据类型、QoS 配置和 Locator 列表
当 Writer 和 Reader 的主题、数据类型匹配且 QoS 兼容时，自动建立通信连接

发现流程：

节点 A 启动，发送 SPDP 多播宣告
节点 B 收到宣告，将 A 加入本地参与者列表
节点 B 向 A 的单播地址发送自己的 SPDP 宣告
节点 A 收到宣告，将 B 加入本地参与者列表
节点 A 通过 BuiltinPublicationWriter 发布自己的端点信息
节点 B 通过 BuiltinSubscriptionReader 收到 A 的端点信息
节点 B 发布自己的端点信息
双方匹配主题和 QoS，建立通信连接

4.2 可靠传输：在 UDP 上实现可靠通信

RTPS 在不可靠的 UDP 传输之上实现了比 TCP 更适合实时系统的可靠传输机制 ，其核心是基于序列号的心跳-确认-重传机制。

基本工作流程

消息序列号：每个 Writer 为每个消息分配一个唯一的、单调递增的序列号
历史缓存：Writer 和 Reader 都维护历史缓存，存储最近的消息
心跳消息(Heartbeat)：Writer 周期性地向所有关联的 Reader 发送心跳，告知当前最高序列号
确认-否定消息(ACKNACK) ：Reader 收到心跳后，回复 ACKNACK 消息，指出哪些序列号已经收到，哪些丢失
重传：Writer 收到 ACKNACK 后，立即重传丢失的消息

优化

NACK 合并：Reader 将多个丢失的序列号合并到一个 ACKNACK 消息中，减少网络开销
心跳抑制：当 Writer 没有新数据时，自动降低心跳发送频率
负向确认：Reader 可以主动请求重传丢失的消息，而不必等待心跳
选择性重传：只重传真正丢失的消息，而不是重传整个窗口

与 TCP 的区别：

RTPS 支持一对多可靠多播，而 TCP 只能一对一
RTPS 可以独立控制每个 Reader 的可靠性级别
RTPS 没有 TCP 的队头阻塞问题，更适合实时系统
RTPS 的重传延迟更低，因为它不需要等待超时

4.3 QoS 服务质量：平衡可靠与实时

RTPS 支持 20 多种 QoS 策略，允许用户精确控制通信的各个方面。OMG 标准将它们分为以下几类：

QoS 类别	关键策略	作用
可靠性	RELIABILITY	选择 BEST_EFFORT（尽力而为）或 RELIABLE（可靠）模式
时间性	DEADLINE, LATENCY_BUDGET	限制数据传输的最大延迟和截止时间
资源	HISTORY, RESOURCE_LIMITS	控制历史缓存大小和资源使用
生命周期	LIFESPAN, DURABILITY	控制数据的有效期和持久性
所有权	OWNERSHIP	解决多个 Writer 发布同一主题的冲突
存活性	LIVELINESS	检测节点是否存活
表示	DATA_REPRESENTATION	指定数据序列化格式

QoS 匹配规则 ：Writer 和 Reader 的 QoS 必须兼容才能建立连接。一般来说，Writer 提供的 QoS 级别必须高于或等于 Reader 要求的 QoS 级别。

例如：

如果 Writer 配置为 RELIABLE，Reader 可以配置为 RELIABLE 或 BEST_EFFORT
如果 Writer 配置为 BEST_EFFORT，Reader 只能配置为 BEST_EFFORT
如果 Writer 配置为 TRANSIENT_LOCAL 持久性，Reader 可以配置为 TRANSIENT_LOCAL 或 VOLATILE

4.4 数据序列化：CDR 与 XCDR2

RTPS 使用 CDR(Common Data Representation) 作为标准数据序列化格式，确保跨平台和跨语言的一致性。

CDR 的主要特点：

支持所有基本数据类型和复杂数据类型（结构体、数组、序列、联合）
支持大端和小端字节序
编码效率高，开销小

RTPS v2.5 新增了对 XCDR2(Extensible CDR version 2) 的支持，解决了传统 CDR 不支持数据类型演进的问题。XCDR2 支持：

可选字段
默认值
类型扩展（添加新字段不会破坏兼容性）
更高效的编码

五、RTPS 消息格式：网线上的二进制语言

RTPS 消息由 RTPS 头 和子消息列表组成，所有字段都采用网络字节序（大端）传输。

5.1 RTPS 头（20 字节）

字节偏移	比特范围	长度	字段名称	说明
0 ~ 3	0 ~ 31 bit	4 Byte	RTPS	固定 `RTPS` 4个字符
4 ~ 7	32 ~ 63 bit	4 Byte	ProtocolVersion	高16bit主版本，低16bit次版本
8 ~ 11	64 ~ 95 bit	4 Byte	VendorId	厂商标识
12 ~ 19	96 ~ 159 bit	8 Byte	GuidPrefix	RTPS 全局唯一标识前缀

前 4 字节：固定为"RTPS"，用于快速识别 RTPS 消息
ProtocolVersion：协议版本，当前为 2.5
VendorId：厂商 ID，用于标识 DDS 实现（如 eProsima 为 0x0101，RTI 为 0x0102）
GuidPrefix：发送方 Participant 的 GUID 前缀

5.2 子消息格式

RTPS 头后面跟着一个或多个子消息，每个子消息有一个 4 字节的子消息头：

字节偏移	比特范围	字段长度	字段名称	字段说明
0	0～7 bit	1 Byte	SubmessageId	子消息类型ID
1	8～15 bit	1 Byte	Flags	标志位
2～3	16～31 bit	2 Byte	SubmessageLength	子消息长度
4～n	32bit 往后	可变长度	Submessage Contents	子消息实际载荷内容

SubmessageId：子消息类型 ID
Flags：子消息标志位，用于控制子消息的行为
SubmessageLength：子消息内容的长度（不包括子消息头）

5.3 常见子消息类型

OMG 标准定义了 16 种不同的子消息类型，最常用的有：

DATA：携带用户数据，包含序列号、时间戳和数据载荷
HEARTBEAT：Writer 告知 Reader 当前最高序列号
ACKNACK：Reader 向 Writer 确认收到的消息和请求重传
INFO_TS：携带时间戳信息
INFO_DST：指定消息的目标 Participant
GAP：告知 Reader 某些序列号的消息已经被删除，不需要重传

六、RTPS 在 ROS2 中的应用

ROS2 的所有通信功能，包括发布/订阅、服务、动作和参数，都是基于 RTPS 实现的。

6.1 ROS2 实体到 RTPS 实体的映射

ROS2 的上层实体直接映射到 RTPS 的底层实体：

ROS2 实体	RTPS 实体
Node	RTPSParticipant
Publisher	RTPSWriter
Subscription	RTPSReader
Service Server	RTPSReader(请求) + RTPSWriter(响应)
Service Client	RTPSWriter(请求) + RTPSReader(响应)
Action Server	多个 RTPSWriter 和 RTPSReader
Action Client	多个 RTPSWriter 和 RTPSReader

6.2 ROS2 QoS 与 RTPS QoS 的对应关系

ROS2 的 QoS 配置直接映射到 RTPS 的 QoS 策略：

cpp 复制代码

// ROS2 QoS 配置示例
rclcpp::QoS qos(10);
qos.reliability(RMW_QOS_POLICY_RELIABILITY_RELIABLE);
qos.durability(RMW_QOS_POLICY_DURABILITY_TRANSIENT_LOCAL);
qos.history(RMW_QOS_POLICY_HISTORY_KEEP_LAST);
qos.deadline(std::chrono::milliseconds(100));
qos.liveliness(RMW_QOS_POLICY_LIVELINESS_AUTOMATIC);

6.3 ROS2 中 RTPS 的调试工具

ROS2 提供了多个工具来调试 RTPS 通信：

ros2 doctor：检查 ROS2 环境和网络配置，诊断常见问题
ros2 topic info：查看主题的详细信息，包括 QoS 配置和端点信息
ros2 node info：查看节点的详细信息，包括发布和订阅的主题
ros2 service info：查看服务的详细信息
Wireshark：抓包分析 RTPS 消息，Wireshark 已经内置了 RTPS 解析器
fastdds 或 cyclonedds 命令行工具：查看 DDS 层的详细信息

七、RTPS 性能优化

7.1 传输层优化

优先使用 UDP/IP PSM，它比 TCP/IP PSM 延迟更低、开销更小
对于大数据传输（如点云、图像），启用分片传输
对于跨网段通信，可以使用 TCP/IP PSM 或配置多播路由
启用 UDP 校验和，确保数据完整性

7.2 多播的合理使用

对于一对多通信，使用多播可以显著减少网络带宽
避免在不支持多播的网络中使用多播（如某些云环境）
合理配置多播 TTL，防止消息扩散到不必要的网段
对于大规模系统，可以使用多播分区（Multicast Partition）减少网络流量

7.3 历史缓存与资源限制配置

根据数据的重要性和频率配置合适的历史缓存大小
使用 RESOURCE_LIMITS QoS 限制内存使用，防止内存溢出
对于高频数据，使用 KEEP_LAST 历史策略，只保留最新的 N 条消息
对于不需要历史数据的场景，使用 KEEP_ALL 历史策略

7.4 分片传输与大数据处理

当消息大小超过 MTU（通常为 1500 字节）时，RTPS 会自动进行分片传输
对于非常大的消息（如 10MB 以上的点云数据），可以考虑使用压缩或分块传输
合理配置分片大小，平衡传输效率和重传开销
启用异步发送和接收，提高吞吐量

八、常见问题

Q1：RTPS 为什么用 UDP 而不是 TCP？

A：UDP 具有无连接、低延迟和多播支持的特性，这些对于实时系统至关重要。RTPS 在 UDP 之上实现了可靠传输，同时保留了 UDP 的优点。TCP 的滑动窗口机制和队头阻塞问题不适合实时系统的一对多通信场景。

Q2：ROS2 节点无法发现对方怎么办？

A：这是最常见的问题，通常由以下原因引起：

Domain ID 不匹配 ：确保所有节点使用相同的 ROS_DOMAIN_ID
多播不通：检查防火墙是否阻止了多播流量，网络交换机是否支持多播
网络接口问题：确保节点绑定到正确的网络接口
防火墙规则：允许 UDP 端口 7400-7450 的入站和出站流量

Q3：如何解决 ROS2 跨网段通信问题？

A：有两种主要方法：

配置多播路由：在路由器上配置多播路由，使多播消息能够跨网段传输
使用 TCP/IP PSM：将 DDS 实现配置为使用 TCP/IP PSM，它支持单播跨网段通信
使用 Discovery Server：使用 Fast DDS 的 Discovery Server 功能，通过单播进行发现

Q4：RTPS 支持加密吗？

A：是的，RTPS v2.3 及以上版本支持 DDS 安全规范，可以对消息进行加密、认证和访问控制。ROS2 Humble 及以上版本已经集成了 DDS 安全功能。

Q5：不同 DDS 实现之间可以互操作吗？

A：是的，只要它们都符合 RTPS 标准，就可以实现互操作。例如，使用 Fast DDS 的节点可以与使用 Cyclone DDS 或 RTI Connext 的节点通信。
