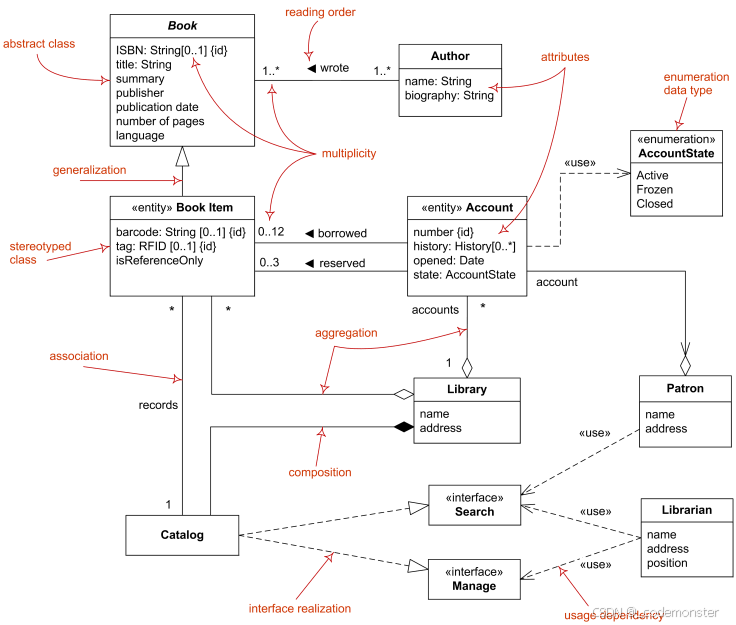

领域模型图

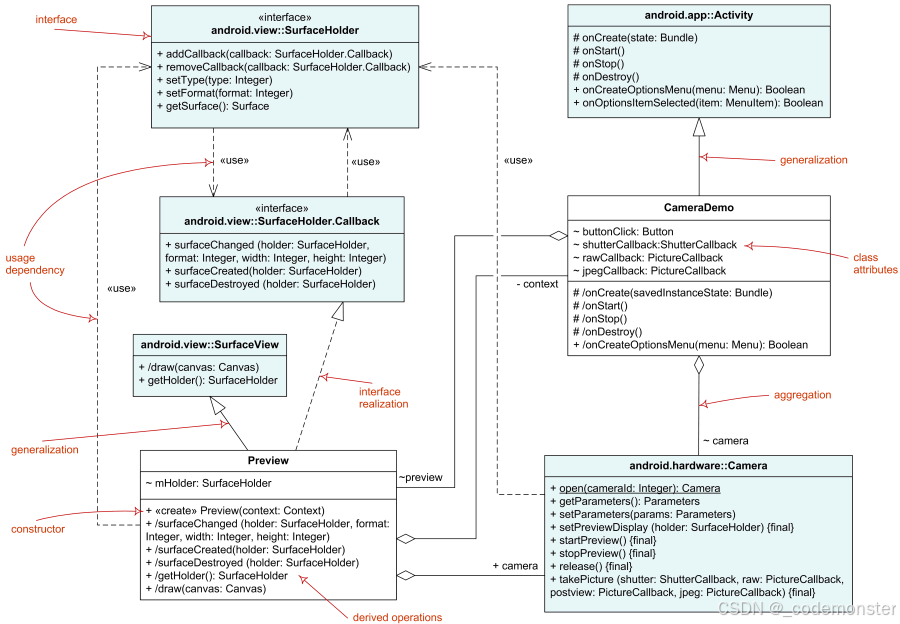

实现类图

📊 UML类图完整构成详解（软考/面试必背版）

UML类图是面向对象建模的核心静态视图，用于描述系统的类、接口、协作关系，以及它们之间的约束和结构。下面按「核心构成模块→元素详解→关系分类→补充标注」的结构，给你一份可直接背诵的结构化总结。

一、UML类图的核心构成模块

UML类图由4大核心部分组成，所有元素都归属于这四类：

模块	核心作用	包含元素
结构元素（Structural Elements）	定义系统的核心实体与数据结构	类（Class）、接口（Interface）、抽象类、枚举（Enumeration）、构造型类（Stereotyped Class）
关系元素（Relationship Elements）	描述实体之间的静态连接与依赖	泛化、关联、聚合、组合、依赖、实现
约束与标注（Constraints & Annotations）	补充元素的语义、规则与特性	多重度、可见性、构造型、约束、标识（{id}）、导航方向
分组与包（Packages）	对类图元素进行模块化组织	包（Package）、子系统（Subsystem）

二、核心结构元素详解

1. 类（Class）

类是类图最基础的元素，用矩形框表示，标准分为3层（可省略方法层）：

+-------------------------+
| 类名（Class Name）      |  第1层：类名（抽象类用斜体）
+-------------------------+
| 属性（Attributes）      |  第2层：类的特征，格式：可见性 名称: 类型 [多重度] {特性}
+-------------------------+
| 方法（Operations）      |  第3层：类的行为，格式：可见性 名称(参数列表): 返回类型 {特性}
+-------------------------+

关键属性规则：

• 可见性 ：+（public，公共）、-（private，私有）、#（protected，受保护）、~（package，包内可见）
• 多重度 ：[0..1]（0或1个）、[1..*]（1个及以上）、[*]（0个及以上）
• 特性 ：{id}（主键/唯一标识）、{readonly}（只读）、{ordered}（有序）

2. 接口（Interface）

定义一组操作的规范，不包含实现，用带<<interface>>构造型的矩形 或棒棒糖/圆饼符号表示：

• 格式：<<interface>> 接口名，下方仅列方法（无属性，因为接口不存储状态）
• 作用：定义类必须实现的行为，实现解耦与多态

3. 抽象类（Abstract Class）

无法实例化的类，仅作为父类被继承，用斜体类名标注：

• 可以包含抽象方法（无实现，仅定义规范）和具体方法
• 与接口的核心区别：抽象类可以有属性、具体方法，接口仅能定义方法规范

4. 枚举（Enumeration）

定义固定取值的集合，用<<enumeration>>构造型标注：

• 格式：<<enumeration>> 枚举名，下方列出所有枚举值
• 示例：图中的AccountState，包含Active/Frozen/Closed三个状态

5. 构造型类（Stereotyped Class）

用<<构造型>>给类添加特殊语义，常见构造型：

• <<entity>>：实体类，对应数据库表，代表业务核心数据
• <<control>>：控制类，处理业务逻辑与流程
• <<boundary>>：边界类，处理系统与外部的交互（如UI、接口）
• <<valueObject>>：值对象，无唯一标识，仅代表数据（如地址、日期）

三、核心关系元素详解（UML类图灵魂）

关系是类图的核心，用于描述类之间的静态连接，共6种标准关系，按「强弱程度」排序：

关系类型	符号	核心含义	业务场景示例
泛化（Generalization，继承）	空心三角实线，箭头指向父类	「is-a」关系，子类继承父类的属性和方法	Book Item 继承 Book（馆藏图书是一种图书）
实现（Realization）	空心三角虚线，箭头指向接口	「implements」关系，类实现接口的所有方法	Catalog 实现 Search/Manage 接口
组合（Composition）	实心菱形实线，菱形指向整体	「contains-a」强整体-部分，部分依赖整体生命周期	Library 包含 address（图书馆消失，地址无意义）
聚合（Aggregation）	空心菱形实线，菱形指向整体	「has-a」弱整体-部分，部分可独立存在	Library 包含 Account（账户可脱离图书馆独立存在）
关联（Association）	实线，两端标注多重度	「has-a」平级关系，类之间的业务连接	Book 与 Author 多对多关联（图书有作者，作者写图书）
依赖（Dependency）	虚线箭头，箭头指向被依赖类	「use-a」临时关系，一个类的实现依赖另一个类	Patron 使用 Search 接口，Account 使用 AccountState 枚举

补充：关联的细分

• 导航方向（Navigability）：关联线上的箭头，指定关系的访问方向（单向/双向）
• 关联类（Association Class） ：为多对多关联添加额外属性（如借阅记录关联Book Item和Account，添加借阅日期属性）
• 自关联 ：类与自身的关联（如Employee 关联 Employee，表示上下级关系）

四、约束与标注元素

这些元素用于补充语义，避免歧义，是类图完整性的关键：

1. 多重度（Multiplicity） ：关联两端的数字，定义类实例的数量对应关系
   • 标准写法：1（必须1个）、0..1（0或1个）、1..*（1个及以上）、*（0个及以上）、0..12（0到12个）
2. 构造型（Stereotype） ：<<>>包裹的标签，给元素添加自定义语义（如<<enumeration>>、<<entity>>）
3. 约束（Constraint） ：{}包裹的规则，限制元素的行为（如{id}、{readonly}、{ordered}）
4. 角色名（Role Name） ：关联线上的名称，明确关系的业务含义（如wrote、borrowed、reserved）
5. 阅读顺序（Reading Order） ：关联线上的黑三角，指定关系的阅读方向（如Author → wrote → Book，表示「作者写了图书」）

五、分组与包元素

当类图规模较大时，用**包（Package）**对元素进行模块化组织：

• 符号：文件夹形状，标注包名
• 作用：将相关的类、接口分组，提升类图的可读性，对应代码中的包/命名空间
• 包之间也可以定义依赖、泛化等关系，用于描述模块间的交互

六、UML类图的完整绘制规范（软考考点）

1. 类的分层：必须按「类名→属性→方法」三层绘制，抽象类名斜体
2. 关系符号：严格区分实线/虚线、空心/实心三角、空心/实心菱形
3. 标注完整性：所有关联必须标注多重度，属性/方法标注可见性
4. 构造型使用：特殊类（实体、接口、枚举）必须标注对应构造型
5. 导航方向：单向关联用箭头标注，双向关联无箭头

七、易混淆概念对比（速记版）

概念	核心区别	符号
泛化 vs 实现	泛化是类与类的继承（实线），实现是类与接口的实现（虚线）	泛化：空心三角实线；实现：空心三角虚线
聚合 vs 组合	聚合是弱整体-部分（空心菱形），组合是强整体-部分（实心菱形）	聚合：空心菱形；组合：实心菱形
关联 vs 依赖	关联是长期、结构化的连接（实线），依赖是临时、使用型的连接（虚线）	关联：实线；依赖：虚线
接口 vs 抽象类	接口无属性、无具体方法，仅定义规范；抽象类可包含属性、具体方法	接口：<<interface>>；抽象类：斜体类名

八、补充：UML类图的应用场景

• 软件需求分析阶段：描述系统的核心业务模型
• 架构设计阶段：定义系统的静态结构与模块划分
• 代码开发阶段：作为代码生成的依据（正向工程）
• 系统维护阶段：通过逆向工程从代码生成类图，理解系统结构

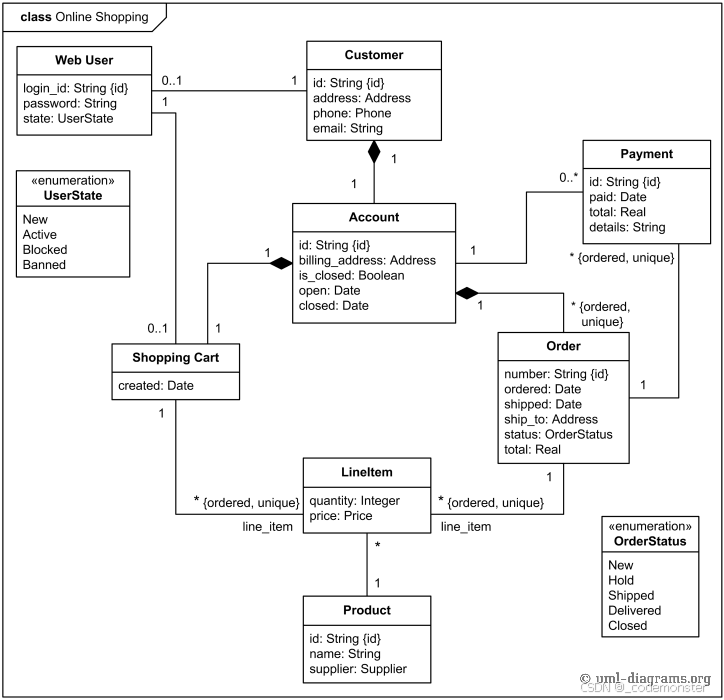

🛒 UML类图全解析（在线购物系统）

这是一张UML类图（Class Diagram） ，完整描述了在线购物系统的静态数据结构、实体关系和业务规则，是面向对象建模的核心视图。下面按「核心元素→关系详解→业务逻辑→易混淆点」分层拆解，帮你彻底搞懂。

一、图中核心元素分类

1. 类（Class）

类是系统的核心业务实体，用矩形表示，分为类名层、属性层（本图省略方法层）：

类名	核心属性	业务含义
Web User	login_id(主键)、password、state	网站用户，包含登录信息与账户状态
Customer	id(主键)、address、phone、email	客户，存储收货、联系等个人信息
Account	id(主键)、billing_address、is_closed、open/closed Date	用户账户，管理账户状态、账单地址
Shopping Cart	created: Date	购物车，记录创建时间，关联商品条目
Product	id(主键)、name、supplier	商品，存储商品基础信息
LineItem	quantity、price	商品条目，关联商品与购物车/订单，记录购买数量、单价
Order	number(主键)、ordered/shipped Date、ship_to、status、total	订单，存储订单状态、收货地址、总金额
Payment	id(主键)、paid Date、total、details	支付记录，存储支付金额、时间、明细

2. 枚举（Enumeration）

用<<enumeration>>标注，定义固定取值的集合，用于状态管理：

• UserState：用户状态，包含New（新注册）、Active（活跃）、Blocked（锁定）、Banned（封禁）
• OrderStatus：订单状态，包含New（新建）、Hold（待处理）、Shipped（已发货）、Delivered（已送达）、Closed（已关闭）

二、核心关系详解（UML标准关系）

2. 组合（Composition，强整体-部分）

• 符号：实心菱形箭头，指向整体
• 含义：「contains-a」强依赖，部分的生命周期完全依赖整体，整体删除则部分同步删除
• 图中示例 ：
  1. Account ← Customer：账户包含客户信息，账户注销则客户信息同步删除
  2. Account ← Shopping Cart：账户绑定购物车，账户删除则购物车同步删除
  3. Account ← Order：账户包含订单，账户删除则订单同步删除

3. 关联（Association，平级业务连接）

• 符号 ：实线，两端标注多重度（Multiplicity），部分标注角色名、约束

• 多重度说明 ：

  符号	含义
  1	必须1个
  0..1	0或1个（可选）
  *	0个及以上

• 约束说明 ：{ordered, unique} 表示集合有序且元素唯一

• 核心关联拆解 ：

  1. Web User ↔ Customer：1 ↔ 0..1
     • 1个网站用户最多对应1个客户（游客无客户信息，注册用户绑定客户信息）
  2. Web User ↔ Shopping Cart：1 ↔ 0..1
     • 1个用户最多有1个购物车（未登录用户可临时创建购物车，登录后绑定账户）
  3. Shopping Cart ↔ LineItem：1 ↔ * {ordered, unique}
     • 1个购物车包含多个有序且唯一的商品条目（同一件商品不会重复添加，按添加顺序排列）
  4. LineItem ↔ Product：* ↔ 1
     • 1个商品条目对应1个商品 ，1个商品可出现在多个条目中（不同用户/订单购买）
  5. Order ↔ LineItem：1 ↔ * {ordered, unique}
     • 1个订单包含多个有序且唯一的商品条目
  6. Order ↔ Payment：1 ↔ 0..*
     • 1个订单可对应0笔或多笔支付（未支付/分多次支付），1笔支付仅对应1个订单

4. 依赖（Dependency，使用依赖）

• 符号：无显式箭头，通过属性类型体现
• 含义：类的属性依赖枚举/其他类的定义
• 图中示例 ：
  • Web User 的 state 属性依赖 UserState 枚举
  • Order 的 status 属性依赖 OrderStatus 枚举

三、完整业务逻辑梳理（从图到系统流程）

这张图完整还原了在线购物的核心业务链路：

1. 用户层 ：Web User（网站用户）是系统入口，游客可浏览商品、创建临时购物车；注册用户绑定Customer（客户信息）和Account（账户），账户状态由UserState枚举管控。
2. 购物车层 ：Account绑定Shopping Cart（购物车），购物车通过LineItem（商品条目）关联Product（商品），记录购买数量、单价，支持增删改查。
3. 订单层 ：用户结算时，购物车的LineItem生成Order（订单），订单状态由OrderStatus枚举管控，记录收货地址、总金额。
4. 支付层 ：Order关联Payment（支付记录），存储支付时间、金额、明细，完成交易闭环。
5. 数据关联 ：所有核心实体（购物车、订单、客户）都绑定Account，实现用户数据的统一管理。

四、关键设计细节与软考考点

1. 多重度的业务含义

• Web User → Customer：0..1 → 支持游客模式，未注册用户无需客户信息
• Order → Payment：0..* → 支持未支付、部分支付、全额支付等多种场景
• Shopping Cart → LineItem：* {ordered, unique} → 保证购物车商品不重复，且按添加顺序展示

2. 组合 vs 关联的设计逻辑

• 组合（实心菱形） ：Account与Customer/Shopping Cart/Order → 账户是核心，子实体完全依赖账户，账户删除则子实体同步删除
• 关联（实线） ：LineItem与Product → 商品是独立实体，可被多个订单/购物车复用，生命周期独立

3. 枚举的作用

• 用枚举替代字符串状态，避免非法值，保证数据一致性，是系统状态管理的标准设计

五、易混淆概念对比（速记版）

概念	核心区别	符号	图中示例
泛化（继承）	类与类的「is-a」关系，子类继承父类	空心三角实线	Customer 继承 Account
组合	强整体-部分，部分依赖整体生命周期	实心菱形实线	Account 包含 Shopping Cart
关联	平级业务连接，实体生命周期独立	实线	LineItem 关联 Product
枚举	固定取值集合，用于状态管理	<<enumeration>> 标注	UserState、OrderStatus

📐 UML类图「多重度（Multiplicity）」全解析

多重度是UML类图中最核心、最容易丢分 的元素之一，本质是用来定义关联两端类的实例数量对应关系，也就是「A类的1个实例，最多/最少可以关联多少个B类的实例」，是业务规则在模型上的直接体现。

看哪边就以哪边为主语，以哪边为主语哪边就是1

一、多重度可以出现在哪些图里？

类图（最常见）

关联、聚合、组合两端都可以标多重度，用来表示实例数量约束。

对象图

对象之间的链（link）也可以标多重度，表示具体对象实例间的数量。

组件图

组件之间的装配、依赖关系上，也可以用多重度表示一个组件可以对应几个其他组件。

部署图

节点与构件、节点与节点之间，也可以用多重度表示部署数量。

复合结构图

内部部件之间的连接，也会出现多重度。
多重度不只在类图、对象图里有，只是类图里用得最多、最标准。

一、核心定义

多重度（Multiplicity）标注在关联关系的两端 ，格式为：
[下限..上限]

• 下限：该端类的实例，最少需要关联的另一端实例数量
• 上限：该端类的实例，最多可以关联的另一端实例数量

1. 标准写法与含义（软考必背）

写法	等价写法	含义	业务场景示例
1	1..1	必须且只能关联1个	1个订单必须对应1个用户
0..1	-	最多关联1个，可0个	1个用户最多有1个收货地址（可选）
*	0..*	0个及以上，无上限	1个用户可以有0个或多个订单
1..*	-	1个及以上，至少1个	1本书至少有1个作者
0..n（如0..12）	-	0到n个，有明确上限	1个读者最多借12本书
n..m（如2..5）	-	最少n个，最多m个	1个订单最少2件、最多5件商品

二、核心作用（为什么必须用多重度？）

1. 精准描述业务规则

把业务中的「数量约束」用模型化的方式写死，避免歧义。

• 比如电商场景：「1个用户最多有1个购物车」→ 用User 1 -- 0..1 Shopping Cart 明确约束
• 比如图书馆场景：「1个读者最多借12本书」→ 用Patron 1 -- 0..12 BookItem 明确约束

2. 指导代码与数据库设计

• 代码层 ：决定用什么数据结构
  • 一端是1 → 用单个对象（如Order.user）
  • 一端是* → 用集合（如User.orders: List<Order>）
  • 一端是{ordered, unique} → 用有序且去重的集合（如LinkedHashSet）
• 数据库层 ：决定表结构与外键约束
  • 一对多：在「多」的一端加外键（如Order表加user_id）
  • 多对多：生成中间关联表（如Book_Author中间表）

3. 校验数据合法性

在系统开发中，多重度是数据校验的依据，比如：

• 不允许给1个用户创建2个购物车（违反0..1约束）
• 不允许创建没有用户的订单（违反1约束）

三、结合你给的两张图，手把手拆解

1. 在线购物系统图（第二张图）

关联关系	多重度	业务含义
Web User ↔ Customer	1 ↔ 0..1	1个网站用户，最多对应1个客户信息（游客无客户信息，注册用户绑定1个）
Account ↔ Order	1 ↔ *	1个账户可以有0个或多个订单，1个订单必须属于1个账户
Order ↔ Payment	1 ↔ 0..*	1个订单可以有0笔（未支付）或多笔（分期）支付，1笔支付必须属于1个订单
Shopping Cart ↔ LineItem	1 ↔ * {ordered, unique}	1个购物车有多个有序且唯一的商品条目，1个条目属于1个购物车

2. 图书馆系统图（第一张图）

关联关系	多重度	业务含义
Book ↔ Author	1..* ↔ 1..*	1本书至少1个作者，1个作者至少写1本书（多对多）
BookItem ↔ Account	0..12 ↔ *	1个账户最多借12本书，1本书最多被1个账户借阅
Library ↔ Account	1 ↔ *	1个图书馆有多个账户，1个账户属于1个图书馆

四、高频易错点&软考避坑指南

1. 「关联两端的多重度要分开看」

很多人会搞反，记住以「本端实例」为主体，看「另一端的数量」：

• 比如A 1 -- * B：
  • 从A看：1个A，对应0个或多个B
  • 从B看：1个B，对应1个A
• 错误理解：「1个A对应1个B，1个B对应多个A」（完全搞反）

2. 「0...1」和「1」的核心区别

• 0..1：可选，允许不关联（比如用户可以不填收货地址）
• 1：必填，必须关联（比如订单必须有用户）

3. 「」和「1...」的核心区别

• *（0..*）：允许0个（比如用户可以没有订单）
• 1..*：必须至少1个（比如书必须有作者）

4. 「多重度≠类的属性数量」

多重度是类与类的关联数量，不是类的属性个数，不要混淆。

五、速记口诀（软考直接背）

关联两端标多重，数量约束记心中

1是必须且唯一，0...1是可选一

*是零多无上限，1...*是至少一

本端主体看对端，搞反就会全错完

六、补充：带约束的多重度

除了基础的[下限..上限]，还可以加约束，比如你图中的：

• * {ordered, unique}：集合有序且元素唯一，对应购物车/订单的商品条目（不重复、按顺序）
• {id}：属性的唯一标识，和多重度配合，保证实例的唯一性
