前言
对于从事汽车电子测试开发的工程师而言，特别是熟悉 Vector HIL 领域的技术人员，Simscape 是一个值得深入掌握的多物理域仿真工具。作为 MATLAB/Simulink 生态系统中的核心组件，Simscape 专注于多领域物理系统的建模与仿真，能够帮助工程师快速构建电机、电池、传动系统、液压系统等复杂物理模型，并与 Simulink 控制算法无缝集成，实现系统级的联合仿真与 HIL 测试。
本文为具有工程背景的读者（特别是 HIL/汽车电子方向）提供一条清晰的 Simscape 学习路径，从基础概念到高级应用，循序渐进地掌握这一强大的物理建模工具。
一、Simscape 简介与应用场景
1.1 什么是 Simscape？
Simscape 是 MathWorks 公司推出的多物理域物理系统建模与仿真平台，它基于"物理网络建模"（Physical Network Modeling）理念，与传统 Simulink 的"信号流建模"有本质区别。
核心特点：
表格
| 特点 | 说明 |
|---|---|
| 非因果建模 | 基于物理方程而非数学推导，让模型"更像物理系统" |
| 多域统一 | 机械、电气、液压、气动、热力等多物理域无缝耦合 |
| 自动方程生成 | 连接物理组件后自动构建并求解微分代数方程组（DAEs） |
| 代码生成支持 | 支持 C 代码生成，可部署至 HIL 实时仿真平台 |
1.2 核心应用场景
汽车工程领域：
- 电动汽车动力系统建模（电机、电池、传动）
- 整车热管理系统开发（电池冷却、电机散热）
- 混合动力系统能量流分析
- 车辆动力性、经济性仿真
HIL/汽车电子方向：
- 硬件在环（HIL）仿真：Simscape 模型可部署至 dSPACE、Speedgoat 等实时仿真机
- 快速控制原型（RCP）：验证控制算法与物理对象的交互
- 电池管理系统（BMS）算法开发与测试
- 电机控制器（MCU）功能验证
1.3 Simscape 产品家族
plaintext
┌─────────────────────────────────────────────────────────────────┐
│ Simscape Platform │
├─────────────────────────────────────────────────────────────────┤
│ Foundation Library（基础物理域库） │
│ ├── 电气 (Electrical) │
│ ├── 机械平移 (Mechanical Translational) │
│ ├── 机械旋转 (Mechanical Rotational) │
│ ├── 液压 (Hydraulic) │
│ ├── 气动 (Pneumatic) │
│ ├── 热力 (Thermal) │
│ └── 磁路 (Magnetic) │
├─────────────────────────────────────────────────────────────────┤
│ Specialized Add-On Libraries（专业扩展库） │
│ ├── Simscape Electrical（电力电子、电机、电池） │
│ ├── Simscape Multibody（多体动力学、3D机械系统） │
│ ├── Simscape Fluids（液压与气动系统） │
│ ├── Simscape Driveline（车辆传动系统） │
│ └── Simscape Battery（电池系统建模，R2023+） │
└─────────────────────────────────────────────────────────────────┘二、Simscape 学习路径图
2.1 学习阶段概览
plaintext
┌─────────────────────────────────────────────────────────────────────────────┐
│ SIMSCAPE 学习路径图 │
├─────────────────────────────────────────────────────────────────────────────┤
│ │
│ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐ ┌──────────┐│
│ │ 阶段一 │ │ 阶段二 │ │ 阶段三 │ │ 阶段四 ││
│ │ 基础入门 │────▶│ 进阶应用 │────▶│ 高级专题 │────▶│ HIL集成 ││
│ │ (1-2周) │ │ (2-4周) │ │ (4-8周) │ │ (持续) ││
│ └──────────────┘ └──────────────┘ └──────────────┘ └──────────┘│
│ │
│ 核心技能： 核心技能： 核心技能： 核心技能：│
│ • 物理连接原理 • 多域耦合建模 • 自定义组件开发 • 实时仿真│
│ • Foundation库使用 • 电气系统建模 • Simscape Language • HIL部署 │
│ • 简单RC电路/弹簧阻尼 • 电机/电池建模 • 方程调试优化 • FMU导出 │
│ • 控制系统集成 • RCP应用 │
└─────────────────────────────────────────────────────────────────────────────┘2.2 各阶段技能树
plaintext
精通
│
┌────────┼────────┐
│ │ │
▼ ▼ ▼
┌─────────┐ ┌─────────┐ ┌─────────┐
│自定义组件│ │多域耦合 │ │高级求解器│
│开发 │ │仿真 │ │配置 │
└────┬────┘ └────┬────┘ └────┬────┘
│ │ │
┌──────┼───────┐ │ │
│ │ │ │ │
▼ ▼ ▼ ▼ ▼
┌─────────┐ ┌─────────┐ ┌─────────┐ ┌─────────┐
│电机建模 │ │电池建模 │ │热管理 │ │传动系统 │
│ │ │ │ │建模 │ │建模 │
└────┬────┘ └────┬────┘ └────┬────┘ └────┬────┘
│ │ │ │
▼ ▼ ▼ ▼
┌─────────┐ ┌─────────┐ ┌─────────┐ ┌─────────┐
│控制系统 │ │物理连接 │ │Simulink │ │基础物理 │
│集成 │ │与信号转换│ │协同仿真 │ │域概念 │
└────┬────┘ └────┬────┘ └────┬────┘ └────┬────┘
│ │ │ │
└───────────┴───────────┴───────────┘
│
▼
┌─────────────┐
│ Foundation库│
│ RC电路/弹簧阻尼│
└─────────────┘三、阶段一：基础入门（1-2周）
3.1 学习目标
- 理解物理网络建模的基本概念
- 掌握 Simscape 的物理连接（Physical Connection）原理
- 能够使用 Foundation 库搭建简单物理系统模型
- 理解"通量变量"（Through）和"势变量"（Across）的概念
3.2 核心知识点
物理网络建模基础：
表格
| 物理域 | Through 变量 | Across 变量 |
|---|---|---|
| 电气 | 电流 (A) | 电压 (V) |
| 机械平移 | 力 (N) | 速度 (m/s) |
| 机械旋转 | 扭矩 (N·m) | 角速度 (rad/s) |
| 液压 | 体积流量 (m³/s) | 压力 (Pa) |
| 热力 | 热流量 (W) | 温度 (K) |
关键概念辨析：
plaintext
传统 Simulink: Simscape:
┌─────────┐ 信号线 ┌─────────┐ ┌─────────┐ 物理连接 ┌─────────┐
│ 模块A │──────────────▶│ 模块B │ │ 模块A │───────────────│ 模块B │
└─────────┘ └─────────┘ └─────────┘ └─────────┘
信号方向固定 物理连接双向（能量流方向由系统决定）
需手动推导方程 自动生成 DAEs 方程组3.3 入门练习项目
练习1：RC 电路建模
plaintext
目标：搭建一个简单的电阻-电容串联电路，观察充放电特性
所需模块：
├── DC Voltage Source（直流电压源）
├── Resistor（电阻）
├── Capacitor（电容）
├── Ground（接地）
├── Solver Configuration（求解器配置）
└── Current Sensor + Scope（电流传感器 + 示波器）
建模步骤：
1. 从 Simscape → Electrical → Fundamental Blocks 拖入元件
2. 使用物理连接线（黑线）连接各元件
3. 添加 Solver Configuration 模块
4. 通过 Simulink-PS Converter 连接信号源
5. 使用 PS-Simulink Converter 连接传感器与示波器
6. 运行仿真，观察电容充放电曲线
关键命令：
openExample('simscape/RCCircuitExample')练习2：旋转机械系统
plaintext
目标：搭建旋转质量-阻尼系统，观察转速衰减特性
所需模块：
├── Inertia（转动惯量）
├── Rotational Damper（旋转阻尼）
├── Ideal Angular Velocity Source（理想角速度源）
└── Solver Configuration
这是一个经典的二阶系统，适合理解 Simscape 的旋转机械域建模。3.4 入门阶段避坑指南
表格
| 常见问题 | 解决方案 |
|---|---|
| 模型运行报错"unresolved nodes" | 检查是否添加了 Solver Configuration 模块 |
| 仿真结果异常 | 检查物理连接方向（双向连接无需手动指定方向） |
| 信号线与物理线混淆 | 黑线=物理连接，箭头线=信号连接，两者不可混用 |
| 单位不匹配 | Simscape 自动处理单位转换，但需确保物理域一致 |
四、阶段二：进阶应用（2-4周）
4.1 学习目标
- 掌握 Simscape Electrical 的电气系统建模
- 能够搭建电机驱动系统模型（DC电机、PMSM）
- 理解电池等效电路模型
- 掌握 Simscape 与 Simulink 控制系统的集成方法
4.2 核心知识点
Simscape Electrical 电气系统建模：
plaintext
┌─────────────────────────────────────────────────────────┐
│ Simscape Electrical 模块库结构 │
├─────────────────────────────────────────────────────────┤
│ Semiconductor Devices（半导体器件） │
│ ├── IGBT / MOSFET（二极管、开关器件） │
│ ├── Diode（功率二极管） │
│ └── Thermal Model（热损耗模型） │
│ │
│ Electric Drives（电气驱动） │
│ ├── DC Motor（直流电机） │
│ ├── PMSM / Induction Motor（永磁同步/异步电机） │
│ └── Motor Drive Unit（电机驱动单元） │
│ │
│ Sources & Sensors（电源与传感器） │
│ ├── Voltage / Current Sources（电压/电流源） │
│ └── Electrical Sensors（电气量传感器） │
│ │
│ Battery（电池模型） │
│ ├── Battery (Table-Based)（查表电池模型） │
│ └── Battery (Equivalent Circuit)（等效电路电池） │
└─────────────────────────────────────────────────────────┘电机建模核心要点：
matlab
% 打开 DC 电机示例模型
openExample('simscapeelectrical/DCMotorExample')
% 打开 PMSM 电机示例
openExample('simscapeelectrical/IPMSMAxleDriveEVDQExample')
% 电池建模关键参数
% - 开路电压 OCV (Open Circuit Voltage)
% - 内阻 R (Internal Resistance)
% - 容量 Ah (Capacity)
% - SOC (State of Charge) 荷电状态4.3 进阶练习项目
练习3：DC 电机 PWM 控制建模
plaintext
目标：实现 PWM 信号控制 DC 电机转速
系统架构：
┌────────────────────────────────────────────────────────────┐
│ PWM Signal ──▶ Controlled Voltage Source ──▶ DC Motor │
│ (Simulink) (Simscape) │
│ │
│ Mechanical Load │
└────────────────────────────────────────────────────────────┘
建模要点：
1. 使用 Controlled PWM Voltage 模块（Simscape Electrical）
2. H-Bridge 模块驱动 DC 电机
3. 电机输出机械轴转速
4. 添加 Current Sensor 监测电机电流
参考模型：
openExample('simscapeelectrical/PWMControlledDCMotorExample')练习4：电池等效电路模型
plaintext
目标：搭建简化的电池等效电路模型，理解 SOC 估算基础
等效电路结构：
┌──────────────────────────────────┐
│ + ─────── R0 │
│ V_oc ──┤├─▶─────┬──/\/\/\──┬──▶│─ ─ │
│ (开路电压) │ │ │
│ - ───┴── C1 ───┴─── │
│ R1 │ │
│ ───┴─── │
└──────────────────────────────────────┘
参数说明：
- V_oc: 开路电压（与 SOC 查表相关）
- R0: 欧姆内阻
- R1, C1: RC 并联网络（极化效应）
- SOC: State of Charge = f(V_oc)
参考模型：
openExample('simscapebattery/BatteryBlockECCExample')4.4 控制系统集成
Simscape 模型与 Simulink 控制器的集成是关键技能：
plaintext
┌─────────────────────────────────────────────────────────────┐
│ Simscape 与 Simulink 集成 │
├─────────────────────────────────────────────────────────────┤
│ │
│ Simulink 控制算法 Simscape 物理系统 │
│ ┌─────────────┐ ┌─────────────┐ │
│ │ PID/其他 │ 信号 │ 电机/电池 │ │
│ │ 控制器 │──────────▶│ 物理模型 │ │
│ └─────────────┘ ▶ └─────────────┘ │
│ │ │
│ │ 物理量反馈 │
│ ▼ │
│ PS-Simulink Converter │
│ │ │
│ ▼ │
│ Simulink 传感器 │
└─────────────────────────────────────────────────────────────┘
关键转换模块：
- Simulink-PS Converter: Simulink 信号 → Simscape 物理信号
- PS-Simulink Converter: Simscape 物理信号 → Simulink 信号五、阶段三：高级专题（4-8周）
5.1 学习目标
- 掌握 Simscape Language 进行自定义组件开发
- 理解多域耦合建模方法（电气-机械-热力）
- 能够进行复杂系统的性能优化与调试
- 掌握方程求解器配置与调优
5.2 核心知识点
Simscape Language 自定义组件开发：
Simscape Language 基于 MATLAB 语法，支持用户创建自定义物理组件：
matlab
% 自定义电阻组件示例（Simscape Language）
component MyResistor
% MyResistor - 自定义电阻组件
nodes
p = foundation.electrical.electrical; % 正极端口
n = foundation.electrical.electrical; % 负极端口
end
parameters
R = { 1, 'Ohm' }; % 电阻值参数
end
variables
i = { 0, 'A' }; % 电流变量
v = { 0, 'V' }; % 电压变量
end
branches
i = p.i; % 电流分支
end
equations
v == p.v - n.v; % 电压方程
v == R * i; % 欧姆定律
end
end关键技能点：
表格
| 技能 | 说明 |
|---|---|
| 域定义 | 使用 foundation.* 定义物理域端口 |
| 变量声明 | Through 变量用 variables，Across 用隐式定义 |
| 方程编写 | 在 equations 段编写物理方程 |
| 事件处理 | 支持 when 语句处理不连续事件（如开关切换） |
| N-D 查表 | R2024a+ 支持多维查表（3D、4D） |
多域耦合建模实例：
matlab
% 电动汽车热管理多域耦合系统架构
%
% ┌─────────────┐ ┌─────────────┐ ┌─────────────┐
% │ 电气域 │ │ 机械域 │ │ 热力域 │
% │ Battery │────▶│ Motor │────▶│ Heat Gen │
% │ (电池) │ │ (电机) │ │ (热生成) │
% └─────────────┘ └─────────────┘ └─────────────┘
% │
% ▼
% ┌─────────────┐
% │ 冷却系统 │
% │ (流体) │
% └─────────────┘5.3 高级练习项目
练习5：自定义电池等效电路组件
matlab
% 开发带有温度依赖的电池内阻模型
component BatteryWithThermal
% 电池组件：内阻随温度变化
nodes
p = foundation.electrical.electrical;
n = foundation.electrical.electrical;
h = foundation.thermal.thermal; % 热端口
end
parameters
R0_ref = { 0.01, 'Ohm' }; % 参考内阻
alpha = { 0.004, '1/K' }; % 温度系数
C_th = { 100, 'J/K' }; % 热容
end
variables
i = { 0, 'A' };
end
equations
let
T = h.T; % 当前温度
R0 = R0_ref * (1 + alpha * (T - 298)); % 温度补偿内阻
in
h.Q == R0 * i^2; % 热损耗 = I²R
end
end
end练习6：多域耦合仿真分析
plaintext
目标：搭建"电机-驱动-热管理"耦合系统
系统组成：
├── Simscape Electrical: DC/DC 变换器 + 电机
├── Simscape Driveline: 减速器 + 车轮
├── Simscape Fluids: 冷却液循环
└── Simscape Thermal: 热传导与对流
参考案例：
泛亚汽车技术中心的"整车级热管理模型"项目，实现了精度±2%的高低温续航仿真。
GitHub 参考模型：
github.com/mathworks/Simscape-Battery-Electric-Vehicle-Model5.4 求解器配置与性能优化
表格
| 问题 | 解决方案 |
|---|---|
| 仿真速度慢 | 考虑 Fixed-Step 求解器，或使用 Averaged 模式替代开关详细模型 |
| 方程求解不收敛 | 调整初始条件，使用 Solver Configuration 的 Linear Assembly 选项 |
| 刚性系统不稳定 | 尝试 ode23t（模态时间积分）或 ode15s（变阶刚性求解器） |
| 实时仿真步长受限 | 使用 ode14x（固定步长 + 牛顿迭代）或考虑 FPGA 加速 |
matlab
% 实时仿真推荐求解器配置
set_param(model, 'SolverType', 'Fixed-step');
set_param(model, 'SolverName', 'ode14x');
set_param(model, 'FixedStep', '1e-4'); % 100μs 步长六、阶段四：HIL 集成与应用（持续进阶）
6.1 学习目标
- 理解 Simscape 到 HIL 的完整工作流
- 掌握 Simscape Real-Time 与实时仿真机部署
- 能够使用 HDL Coder 将 Simscape 模型部署至 FPGA
- 理解 RCP 与 HIL 的应用场景与区别
6.2 HIL 工作流详解
plaintext
┌─────────────────────────────────────────────────────────────────────────┐
│ Simscape HIL 工作流 │
├─────────────────────────────────────────────────────────────────────────┤
│ │
│ ┌──────────┐ ┌──────────┐ ┌──────────┐ ┌──────────┐ │
│ │ 建模阶段 │───▶│ 代码生成 │───▶│ 模型部署 │───▶│ HIL测试 │ │
│ │ │ │ │ │ │ │ │ │
│ │Simscape │ │C/HDL │ │Speedgoat │ │控制器 │ │
│ │ 模型 │ │代码生成 │ │dSPACE │ │验证 │ │
│ └──────────┘ └──────────┘ └──────────┘ └──────────┘ │
│ │ │ │ │ │
│ ▼ ▼ ▼ ▼ │
│ 离线仿真验证 编译优化 实时内核 闭环测试 │
│ │
└─────────────────────────────────────────────────────────────────────────┘6.3 CPU 实时仿真（HIL）
matlab
% Simscape Real-Time 工作流程
% 1. 模型准备：确保模型满足实时性要求
% - 使用 Averaged 模式替代详细开关模型
% - 降低模型复杂度，平衡精度与速度
% 2. 生成实时可执行文件
% - 使用 Simulink Real-Time
% - 配置 Target Computer Settings
% 3. 部署到实时仿真机
% - Speedgoat / dSPACE / 自定义实时机
% - 配置 I/O 接口（CAN、模拟量、数字量等）
% 参考：Simulink Real-Time + Speedgoat 快速入门
% 搜索：MathWorks HIL Testing for Power Electronics Control6.4 FPGA 加速仿真（HIL-FPGA）
对于高速物理过程（如电力电子开关），需要 FPGA 加速：
plaintext
┌─────────────────────────────────────────────────────────────────┐
│ Simscape HDL Workflow（FPGA 部署） │
├─────────────────────────────────────────────────────────────────┤
│ │
│ Simscape 模型 ──▶ Simscape HDL Advisor ──▶ HDL 代码生成 │
│ │ │ │
│ │ ▼ │
│ │ ┌────────────┐ │
│ │ │FPGA Bitstream│ │
│ │ └──────┬─────┘ │
│ │ │ │
│ ▼ ▼ │
│ ┌─────────────────────────────────────────────────────────┐ │
│ │ Speedgoat FPGA I/O Module │ │
│ │ └── 半波整流器 / DC-DC 变换器 / 电机驱动等 │ │
│ └─────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘
关键命令：
schdladvisor % 打开 Simscape HDL Workflow Advisor
支持的实时平台：
- Speedgoat FPGA I/O 模块（推荐）
- Xilinx / Intel FPGA 开发板
- SoC 平台（如 Xilinx Zynq）6.5 RCP 与 HIL 场景对比
表格
| 维度 | 快速控制原型 (RCP) | 硬件在环仿真 (HIL) |
|---|---|---|
| 测试对象 | 真实控制器 + 虚拟被控对象 | 真实控制器 + 虚拟被控对象 |
| 仿真侧 | 控制算法在实时机运行 | 被控对象模型在实时机运行 |
| 目标 | 验证控制算法可行性 | 测试控制器功能与边界 |
| 典型应用 | BMS 算法验证、电机控制策略开发 | ECU 完整功能测试、故障注入 |
plaintext
RCP 架构：
┌─────────┐ ┌───────────────┐ ┌─────────────┐
│ 上位机 │◀──────▶│ 实时目标机 │◀──────▶│ 真实被控对象│
│(Simulink)│ │(RCP控制器) │ │ (电机/负载) │
└─────────┘ └───────────────┘ └─────────────┘
▲
│ 控制信号
▼
HIL 架构：
┌─────────┐ ┌───────────────┐ ┌─────────────┐
│ 上位机 │◀──────▶│ 实时目标机 │◀──────▶│ 真实控制器 │
│(Simulink)│ │(虚拟被控对象) │ │ (ECU/HIL) │
└─────────┘ └───────────────┘ └─────────────┘
▲
│ 传感器信号
▼七、实战项目推荐
7.1 入门级项目：DC 电机速度闭环控制
plaintext
项目目标：使用 PID 控制 DC 电机转速，Simscape 建模 + Simulink 控制
技能要求：阶段一 + 阶段二基础
预计周期：1-2 周
关键步骤：
1. 搭建 DC 电机 Simscape 模型
2. 设计 PID 控制器（Simulink）
3. 连接传感器反馈与控制信号
4. 调试 PID 参数
5. 分析阶跃响应与稳态误差
参考资源：
openExample('simscapeelectrical/DCMotorExample')7.2 进阶级项目：电动汽车驱动系统仿真
plaintext
项目目标：搭建简化的 BEV 整车模型，包含电池、电机、传动
技能要求：阶段二完整掌握
预计周期：2-4 周
系统组成：
├── Simscape Battery: 电池组模型（等效电路）
├── Simscape Electrical: 电机驱动（DC-DC + 逆变器 + PMSM）
├── Simscape Driveline: 减速器、差速器、车轮
├── Simscape Electrical: 12V 低压电气系统
└── 整车动力学（纵向）
关键指标：
- NEDC / WLTP / CLTC 工况续航仿真
- 百公里加速时间
- 电池 SOC 变化曲线
参考资源：

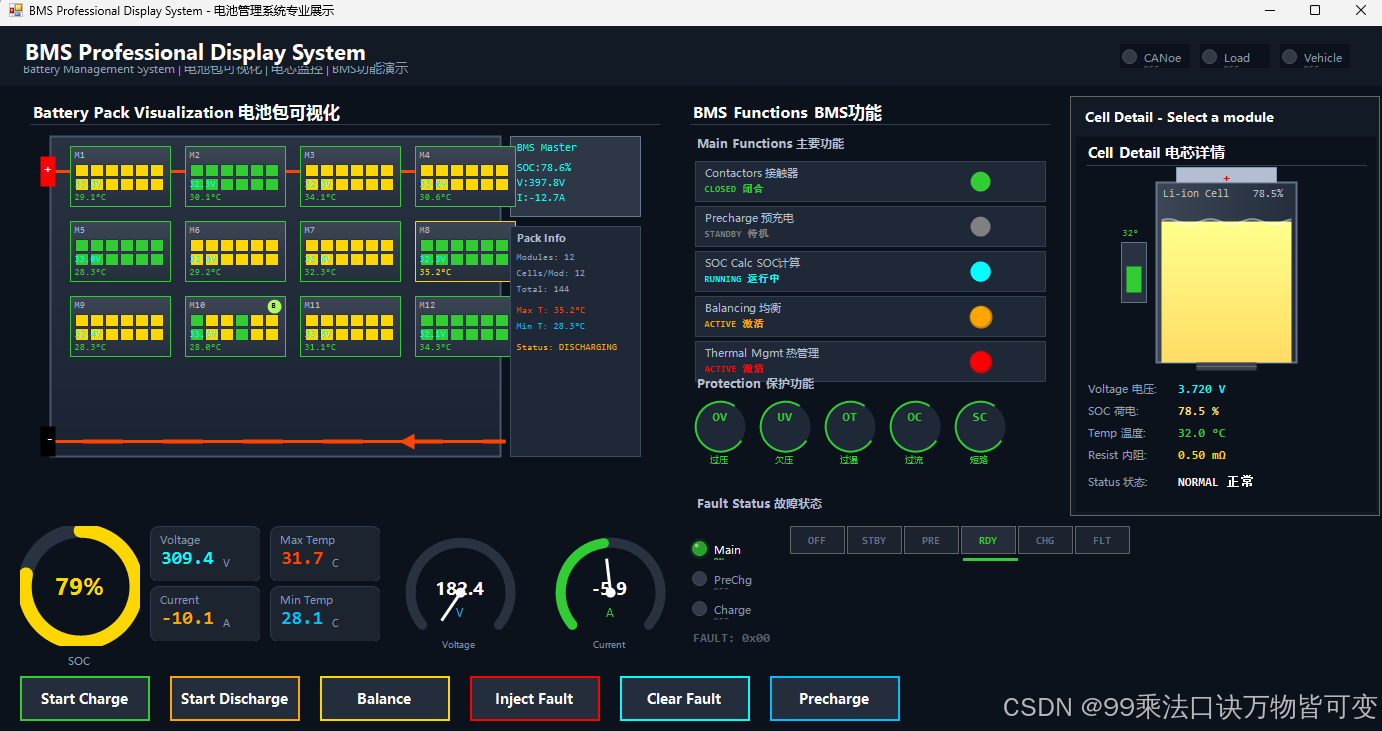

github.com/mathworks/Simscape-Battery-Electric-Vehicle-Model7.3 高级项目：BMS 算法 HIL 测试
plaintext
项目目标：构建完整的 BMS 算法并部署到 HIL 进行测试
技能要求：阶段三 + 阶段四
预计周期：4-8 周
系统架构：
┌────────────────────────────────────────────────────────────┐
│ HIL 测试系统 │
├────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────┐ ┌─────────────┐ │
│ │ HIL 实时机 │ │ 真实 BMS │ │
│ │ │◀──────▶│ 控制器 │ │
│ │ ┌─────────┐ │ CAN │ │ │
│ │ │电池模型 │ │ └─────────────┘ │
│ │ │Simscape │ │ │
│ │ └─────────┘ │ │
│ └─────────────┘ │
│ │
└────────────────────────────────────────────────────────────┘
BMS 功能模块：
├── SOC 估算（安时积分 + 开路电压校正）
├── SOH 估算（内阻法）
├── 均衡管理
├── 温度保护（加热/冷却逻辑）
└── 故障诊断
关键技能点：
- Simscape Battery 电池模型参数标定
- CAN 通信接口配置（XCP on CAN）
- 故障注入测试（短路、开路）八、学习资源汇总
8.1 官方学习路径
表格
| 资源 | 链接/命令 | 说明 |
|---|---|---|
| Simscape 入门之旅 | MATLAB 命令行输入 learning.simulink.launchOnramp("simscape") |
免费交互式教程，R2021a+ |
| 电路仿真入门 | learning.simulink.launchOnramp("circuit") |
Simscape Electrical 基础 |
| 电力电子仿真入门 | learning.simulink.launchOnramp("powersimulation") |
功率变换器建模 |
| 官方文档 | mathworks.com/help/simscape | 完整文档与示例 |
8.2 官方示例模型
matlab
% 常用示例命令
openExample('simscape/RCCircuitExample') % RC 电路
openExample('simscape/DCMotorExample') % DC 电机
openExample('simscape/SpringMassDamperExample') % 弹簧阻尼系统
% Electrical 相关
openExample('simscapeelectrical/PWMControlledDCMotorExample')
openExample('simscapeelectrical/HBridgeInverterExample')
openExample('simscapeelectrical/IPMSMAxleDriveEVExample')
% Battery 相关
openExample('simscapebattery/BatteryBlockECCExample')
openExample('simscapebattery/BatteryPackModelingExample')
% Multibody 相关
openExample('sm/pendulumExample')
openExample('sm/rccarExample')
