SQL Sever Pragmatic Bitmap过滤技术解析

SQL Sever Pragmatic Bitmap过滤技术解析

1、运行时过滤技术

运行时过滤技术是OLAP数据库在join时常用的一项优化技术，通常使用内表也就是构建Hash表时将内表的连接键值构建一个BitMap（布隆过滤器），然后将该BitMap推送到探测端，下沉到外表侧的扫描节点；外表扫描后，将其连接键值利用BitMap进行过滤，提前过滤掉不满足join条件的记录，减少探测次数。

分布式数据库中，常见的做法如下：

1）本地join，无数据shuffle

Hash算子构建的BitMap顺着父节点直接传送给探测端的扫描算子

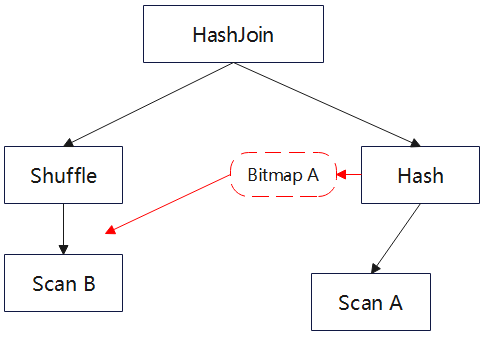

2）探测端有shuffle，但是shuffle下是Scan算子

探测端shuffle算子下是简单的Scan算子，顺着执行计划树也可以将BitMap传递给Scan算子。

3）探测端有shuffle，但是shuffle下是复杂算子

此时shuffle下是一个复杂算子子树，无法下沉到指定的Scan算子上，所以这里可以将BitMap传递给shuffle算子的发送端，让其在发送数据前先通过BitMap进行过滤，提前过滤掉不满足join条件的数据，减少数据传输量和探测次数。

运行时过滤的该Hash的Bitmap仅能应用到一个Join的过滤中，在级联Join时，无法应用到其他join中进行过滤。针对此场景，SQL Server实现了Pragmatic Bitmap Filters，并在2026年的CIDR会议上以论文形式发表了其创新性做法。CIDR是和VLDB、SIGMOD、ICDE三大国际顶级数据库会议同级别的数据库会议，关注数据库创新性。

2、SQL Sever的做法

SQL Server不关注分布式场景，仅关注级联join场景。

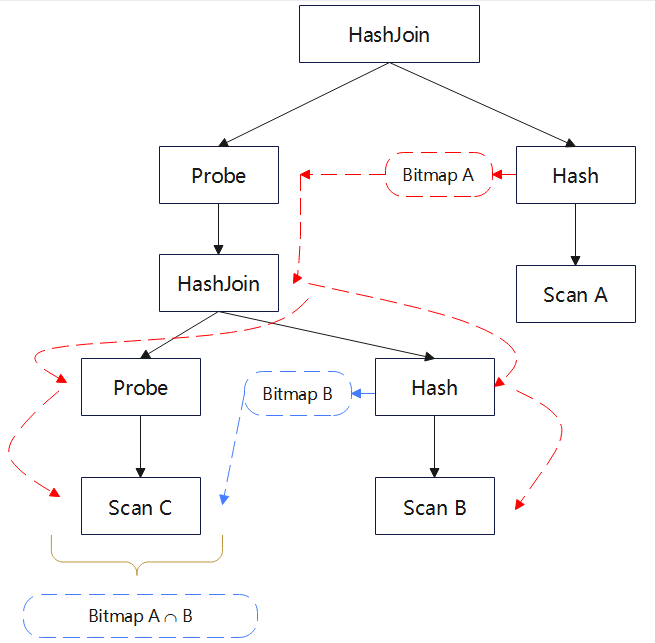

1）对于A join (B join C)的级联join，假设三表之间都有连接键关联，那么A表构建Hash的同时构建好A的Bitmap A，然后顺着执行计划树向探测端下推；

2）只要检测到Bitmap A的列有关联关系就可以下推；

3）A和B和C三者都有关联关系，所以Bitmap A可以下推到Scan B上，提前过滤掉不满足条件的值后再构建Hash表，减少Hash表大小。与此同时构建好Bitmap B;

4）Bitmap A 也可以下推到Scan C

5）Bitmap B也下推到Scan C

6）Bitmap A和B的交集作为过滤Bitmap应用到Scan C上，提前过滤掉不满足join条件的值

这样，在级联join中，可以通过Bitmap尽可能下推，当然如果级联join中，另外两个表没有join关联关系的话，该bitmap就没有用了，也就不可以下推了：

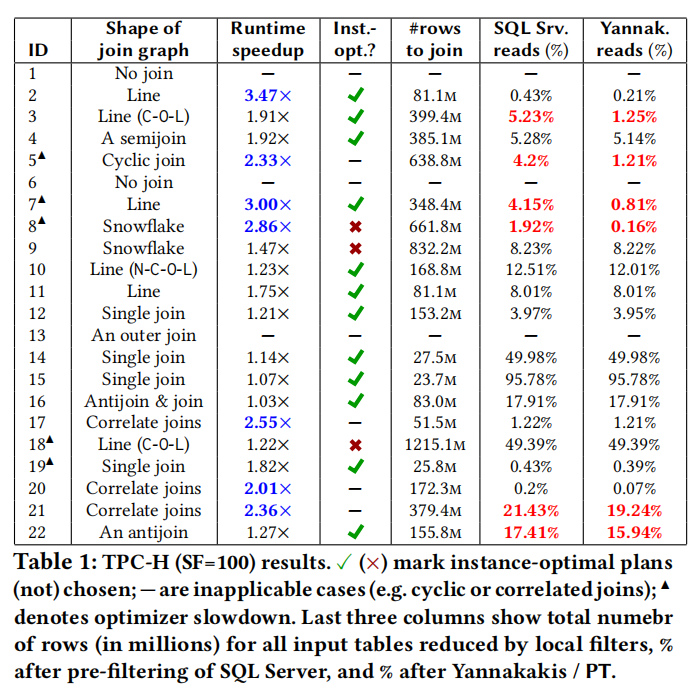

论文中显示，TPCH中可提升1-3倍以上的性能提升，效果还是杠杠的：

3、论文

2026 CIDR会议：I Can't Believe It's Not Yannakakis: Pragmatic Bitmap Filters in Microsoft SQL Server
