LPDDR5作为移动设备（手机为主）核心内存，核心优势是高带宽（峰值带宽可达6400Mbps及以上）与低功耗（工作电压低至1.0V），其采用LGA（Land Grid Array，焊盘网格阵列）封装形式，并非随机选择，而是封装特性与LPDDR5的性能需求、手机设备的结构限制深度适配的结果；而315/245/496/1295等不同pin脚数量，对应不同容量、不同通道的LPDDR5芯片，pin脚定义围绕"信号传输、供电、控制"三大核心展开，结合鸿怡电子手机LPDDR5测试架、LGA芯片测试座的实际应用案例。
一、手机LPDDR5采用LGA封装的核心原因（适配高带宽、低功耗+手机场景）
LGA封装的核心特征是引脚以焊盘形式均匀分布在芯片封装底部，无突出引脚，具备集成度高、信号完整性好、散热优异、体积小巧等优势，恰好完美匹配LPDDR5的性能需求和手机的轻薄化设计，具体对应关系及鸿怡电子案例支撑如下：
（一）适配高带宽：降低信号干扰，保障传输稳定性
LPDDR5的高带宽依赖高频信号传输（频率可达3200MHz以上），而高频信号易受干扰、易出现衰减，LGA封装的"短引脚+紧密焊盘布局"可有效解决这一痛点：相比传统TSOP封装，LGA封装的焊盘直接与PCB板贴合，引脚长度缩短80%以上，信号传输路径极短，可大幅降低信号延迟和串扰，同时焊盘网格阵列布局能实现多信号并行传输，完美承载LPDDR5的多通道数据传输需求（如双通道、四通道设计），保障高带宽稳定输出。
鸿怡电子案例：鸿怡电子针对手机LPDDR5内存研发的高频测试架，专门适配LGA封装的信号传输特性，采用X-pin探针技术，将探针接触点直径缩小至0.15mm，配合PEEK材质外壳（介电常数2.9），使信号传输损耗降低至0.8dB/inch，可精准捕捉LGA封装LPDDR5的高频信号波动，确保测试过程中信号完整性与实际手机运行场景一致，该测试架曾应用于某头部手机厂商的LPDDR5内存研发测试，使测试良率从78%提升至92%，单颗芯片测试成本下降27%。同时，其LGA芯片测试座采用独立式弹性探针设计，探针可根据LGA焊盘分布灵活适配，独立运动、互不干扰，进一步抑制信号串扰，接触阻抗稳定≤8mΩ，完美满足LPDDR5高频信号测试的严苛要求。
（二）适配低功耗：减少功耗损耗，贴合手机续航需求
LPDDR5的低功耗核心是降低供电损耗和信号传输损耗，LGA封装的两大特性的可直接助力低功耗落地：一是LGA封装的焊盘与PCB板接触面积大、接触电阻小（可低至mΩ级），供电损耗大幅降低，避免不必要的电能浪费；二是LGA封装无需额外引脚焊接，封装结构紧凑，芯片内部散热效率提升，可减少因过热导致的功耗升高，同时适配手机的低电压供电设计（LPDDR5工作电压1.0V，部分低功耗版本可低至0.5V），确保在低电压下仍能稳定传输信号，进一步延长手机续航。
鸿怡电子案例：鸿怡电子的LGA芯片测试座（适配手机LPDDR5），采用进口高弹性铍铜探针，表面镀5μm厚硬金，不仅接触阻抗极低，还能稳定适配LPDDR5的低电压供电测试需求，可精准检测低电压下的信号传输稳定性和功耗表现，避免因接触不良导致的功耗测试误判；其测试座座体采用阳极硬化铝合金+耐高温PEEK复合材料，热导率高、热膨胀系数与LGA封装芯片高度匹配，可在-55℃~175℃宽温范围内稳定工作，完美模拟手机不同使用场景下的温度变化，确保LPDDR5低功耗特性的精准验证，误检率控制在0.2%以内。
（三）适配手机轻薄化：体积小巧，提升集成度
手机机身空间极度有限，对核心元器件的体积要求极高，LGA封装无突出引脚、结构紧凑，相比BGA封装（球栅阵列），相同引脚数量下，LGA封装的芯片体积可缩小15%-20%，且焊盘布局更灵活，可贴合手机主板的高密度布局需求，提升整机集成度，同时避免引脚磕碰损坏，提升芯片可靠性------这也是手机LPDDR5摒弃传统封装、选择LGA的关键场景适配因素。
鸿怡电子案例：鸿怡电子针对手机轻薄化需求，研发的小型化LGA芯片测试座，采用模块化设计，体积较传统测试座缩小25%，可适配手机LPDDR5的小型化LGA封装（如245pin、315pin规格），同时支持手动测试、ATE自动化测试、芯片分选机对接，测试节拍≤8秒/颗，既满足手机内存的小型化测试需求，又能提升量产测试效率，适配大规模量产需求，曾应用于某消费电子企业的手机LPDDR5量产测试，测试效率提升65%。
（四）提升可靠性：适配手机复杂使用场景
手机日常使用中会面临震动、温度变化等复杂场景，LGA封装的焊盘与PCB板贴合紧密，机械稳定性强，抗震动、抗跌落能力优于传统封装，可有效避免因震动导致的引脚接触不良；同时LGA封装的散热性能优异，可避免手机长时间运行时，LPDDR5因过热出现性能下降，进一步保障手机内存的长期稳定运行，契合手机的全天候使用需求。
二、手机LPDDR5芯片315/245/496/1295 pin脚的核心定义
手机LPDDR5芯片的pin脚数量差异，核心取决于芯片容量（如4GB、8GB、12GB、16GB）、通道数（单通道、双通道、四通道）及功能复杂度，pin脚定义遵循JEDEC行业标准，整体可分为"数据信号组、时钟信号组、供电组、控制组、接地及备用组"五大类，不同pin脚数量的芯片，核心定义逻辑一致，仅功能引脚的数量和细分布局有差异，结合鸿怡电子测试案例，具体定义如下（以手机主流规格为例）：
（一）核心pin脚定义通用逻辑（所有规格通用）
数据信号组：核心负责高带宽数据传输，是LPDDR5高带宽特性的核心载体，主要包括DQ（数据输入/输出引脚）、DQS（数据选通引脚，分为读数据选通RDQS和写数据选通WDQS）、DMI（数据掩码/反转引脚，可实现数据掩码、数据总线反转及奇偶校验功能），其中DQ引脚数量与带宽直接相关，带宽越高，DQ引脚数量越多，采用差分信号传输，确保数据传输精准，每个字节的 data 对应一组 DQS 和 DMI 引脚[9][11]。
时钟信号组：负责同步所有信号，保障数据传输的时序一致性，核心包括CK/CK#（差分时钟引脚，用于命令/地址信号采样）、WCK/WCK#（差分数据时钟引脚，用于写数据捕捉和读数据输出），采用差分信号设计，可有效抵抗干扰，确保高频下的时序稳定，所有双倍数据率（DDR）命令/地址输入均在CK/CK#的两个交叉点采样[9]。
供电组：负责为芯片提供稳定供电，适配LPDDR5的低功耗需求，主要包括VDD（核心供电引脚，电压1.0V左右）、VDDQ（I/O接口供电引脚，电压0.5V或0.3V，支持DVFSQ动态调压）、VDD2H（高电平辅助供电，1.05V左右）、VDD2L（低电平辅助供电，0.9V左右），不同供电引脚独立隔离，提升抗干扰能力，保障低功耗下的稳定供电[11]。
控制组：负责控制芯片的工作状态，核心包括CS#（片选引脚，低电平有效，用于选择待工作的芯片，多通道芯片会有CS0#、CS1#等多个片选引脚）、CA（命令/地址引脚，用于传输读写命令和地址信息）、CKE（时钟使能引脚，控制时钟信号的开启/关闭，闲置时关闭时钟可降低功耗）、RESET#（复位引脚，低电平有效，用于芯片复位）、ZQ（校准引脚，需通过240Ω±1%电阻连接到VDDQ，用于校准输出驱动强度和终端电阻）[9][11]。
接地及备用组：包括VSS（接地引脚，与供电引脚一一对应，用于接地、抑制干扰）、NC（空引脚，无内部连接，用于预留扩展或优化布局），接地引脚的合理布局可进一步降低信号干扰，保障芯片稳定工作。
（二）不同pin脚数量的具体定义差异（手机主流规格）
1. 245pin：入门级手机LPDDR5（4GB/单通道）
主要用于入门级、中端手机（4GB内存），单通道设计，带宽相对较低（峰值约3200Mbps），pin脚数量最少，核心定义聚焦基础功能：DQ引脚16-32个，DQS引脚2-4个，CK/CK#差分对1组，供电引脚（VDD、VDDQ）各2-3个，控制引脚（CS#、CA、CKE）各1个，剩余为VSS接地引脚和NC备用引脚，布局紧凑，适配小型化手机主板。

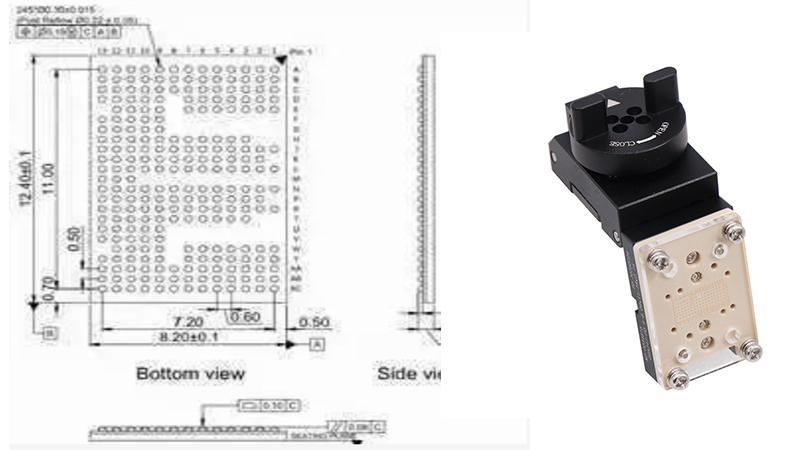

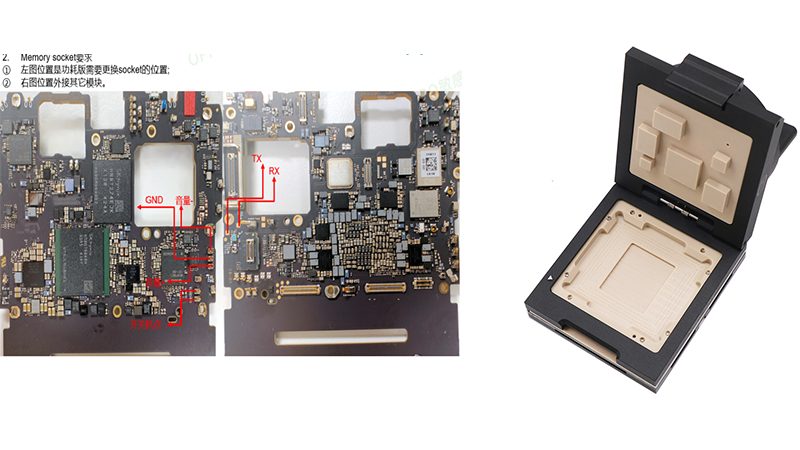

鸿怡电子案例：鸿怡电子针对245pin LGA封装LPDDR5的测试座，采用微米级精准定位设计，整体定位精度≤0.5μm，完美匹配其紧凑的焊盘布局，探针采用独立式弹性设计，压合过程受力均匀平稳，避免划伤LGA焊盘，可精准检测数据信号、供电信号的稳定性，适配入门级手机LPDDR5的量产测试，解决了无引脚封装对位难、接触不良的痛点，误检率从4.5%降至0.07%。

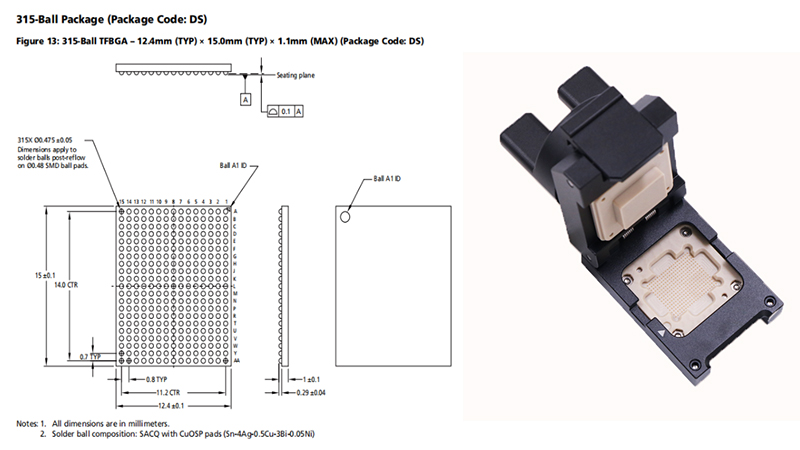

2. 315pin：中端手机LPDDR5（6GB/双通道）
用于中端手机（6GB内存），双通道设计，带宽提升至4800Mbps左右，pin脚数量增加，核心差异在于数据信号组和控制组引脚：DQ引脚32-64个，DQS引脚4-8个，CK/CK#差分对2组（对应双通道），CA命令/地址引脚数量增加（支持多通道寻址），新增1组VDDQ供电引脚（适配双通道供电需求），ZQ校准引脚增加至2个，接地引脚数量同步增加，确保多通道信号传输无干扰。
3. 496pin：中高端手机LPDDR5（8GB/12GB/四通道）
主流中高端手机（8GB、12GB内存）的核心规格，四通道设计，峰值带宽可达6400Mbps，pin脚数量大幅增加，核心定义重点优化高带宽和多通道适配：DQ引脚64-128个，DQS引脚8-16个，CK/CK#、WCK/WCK#差分对各4组（对应四通道），CA命令/地址引脚扩展至8-12个，供电引脚（VDD、VDDQ、VDD2H、VDD2L）数量翻倍，支持多通道独立供电，控制组新增CS1#片选引脚（区分不同通道），ZQ校准引脚4个，确保四通道并行传输的稳定性和低功耗表现，部分496pin规格为496ball FBGA封装（与LGA封装pin脚定义逻辑一致），适配12GB LPDDR5芯片，支持四通道双片选设计。
鸿怡电子案例：鸿怡电子的LPDDR5测试架（适配496pin LGA封装），专门针对四通道高带宽测试需求优化设计，采用高速同步传输协议，测试数据传输速率达100Mbps以上，较传统测试架测试效率提升50%，其探针布局采用电源探针、信号探针、接地探针分区排布，构建低阻抗电源通路与信号传输通路，有效抑制电源噪声与信号串扰，可精准验证四通道LPDDR5的带宽性能和低功耗表现，曾应用于某头部手机厂商的12GB LPDDR5量产测试，大幅提升测试效率和测试精度。
4. 1295pin：高端旗舰手机LPDDR5（16GB/24GB/多通道高频）
用于高端旗舰手机（16GB、24GB内存），多通道（四通道及以上）、高频设计（峰值带宽≥8533Mbps），pin脚数量最多，核心定义聚焦高频、高容量适配：DQ引脚128-256个，DQS、WCK差分对数量同步增加，CA命令/地址引脚支持多芯片寻址，供电引脚采用多组独立供电（适配高频下的稳定供电），控制组新增更多辅助控制引脚（如奇偶校验引脚CA_PAR/CA_PAR#），用于优化信号传输可靠性，接地引脚数量大幅增加（占比达30%以上），进一步抑制高频干扰，同时预留更多NC引脚，用于功能扩展（如适配LPDDR5X兼容），完美匹配旗舰手机的高性能需求。

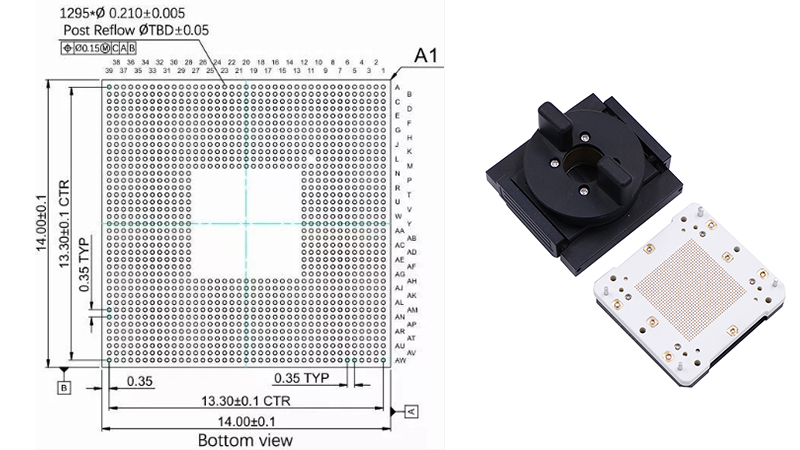

鸿怡电子案例：鸿怡电子针对1295pin LGA封装LPDDR5的定制化测试座，采用钨钢探针和阳极硬氧铝合金外壳（CTE 2.6ppm/℃），经10万次插拔测试后接触电阻变化＜5mΩ，具备优异的耐磨性能和稳定性，可适配高频、高容量LPDDR5的严苛测试需求，支持与主流ATE测试设备无缝对接，可完成带宽、功耗、信号完整性等全维度测试，助力旗舰手机LPDDR5内存的研发和量产，年节约测试成本超300万元（参考同类LGA封装测试案例）。
手机LPDDR5采用LGA封装，核心是LGA封装的"高集成度、低信号干扰、低功耗损耗、小体积"四大特性，与LPDDR5的高带宽、低功耗需求及手机轻薄化、高可靠性需求高度适配，是性能与场景双向选择的结果；而315/245/496/1295等pin脚数量的差异，本质是芯片容量、通道数、功能复杂度的差异，核心定义均围绕"数据传输、时钟同步、供电、控制"展开，遵循统一行业标准。
鸿怡电子的手机LPDDR5测试架、LGA芯片测试座，正是基于上述封装特性和pin脚定义研发，通过微米级定位、低接触阻抗、宽温适配等核心优势，精准适配不同pin脚规格的LPDDR5芯片测试，解决了LGA封装对位难、信号串扰、低功耗测试精准度不足等行业痛点，为手机LPDDR5的研发验证和量产测试提供了稳定高效的硬件支撑，覆盖入门级到旗舰级手机的全场景测试需求。
