【AVRCP】规范精讲[25]: 大数据包拆分传输的完整流程与实战

在蓝牙音频开发中，相信很多人都遇到过这样的问题：手机连接车载蓝牙后，播放一首名字很长的歌曲，车机屏幕上只显示了前几个字；或者获取专辑信息时，总是少了一部分内容。这背后其实是AVRCP协议的续传机制在起作用。很多开发者对这个机制一知半解，导致出现各种奇怪的兼容性问题。本文就来深入拆解AVRCP中的续传流程，包括RequestContinuingResponse和AbortContinuingResponse的工作原理、规范细节和实战中的坑点。

---

目录

一、为什么需要续传机制？

[二、核心字段：Packet Type的四种状态](#二、核心字段：Packet Type的四种状态)

三、RequestContinuingResponse完整流程拆解

四、AbortContinuingResponse：随时中止的能力

五、实战中的常见坑点与解决方案

六、代码示例：CT端续传处理逻辑

七、测验

---

一、为什么需要续传机制？

要理解续传机制，首先得从AVRCP的底层协议栈说起。AVRCP基于AV/C数字接口命令集，而AV/C协议有一个硬性规定：每个AV/C帧的最大长度只能是512字节。这个限制是历史遗留问题，在AV/C协议设计之初，512字节已经足够传输大部分控制命令和简单的元数据。

但随着蓝牙音频的发展，我们需要传输的元数据越来越多，比如完整的歌曲名、艺术家名、专辑名、歌词、专辑封面信息等，这些数据很容易就超过了512字节的限制。为了解决这个问题，AVRCP引入了续传机制，允许将一个大的响应拆分成多个AV/C帧进行传输。

这里需要特别注意一个关键点：

Note that Continuation is required due to the limit of 512 octets per AV/C frame. Continuation is therefore only necessary for AV/C commands.

这句话明确告诉我们，续传机制只适用于控制通道上的AV/C命令。而浏览通道上的命令因为不使用AV/C帧封装，直接通过AVCTP传输，所以不需要续传机制，它们的大小限制由L2CAP的MTU决定，通常可以达到几千字节。

二、核心字段：Packet Type的四种状态

在AVRCP特定的AV/C PDU格式中，有一个至关重要的字段叫做Packet Type，它占2位，用来标识数据包在整个续传过程中的状态。这个字段是整个续传机制的核心，所有的传输逻辑都围绕它展开。

Packet Type字段有四种可能的取值：

• 00 非分片消息：整个响应数据可以在一个AV/C帧中传输完成，不需要续传

• 01 开始包：这是分片响应的第一个包，后面还有更多的数据需要传输

• 10 继续包：这是分片响应的中间包，前面已经有数据，后面还有更多数据

• 11 结束包：这是分片响应的最后一个包，整个传输到此完成

规范对发送方和接收方的行为有严格的规定：

1. 发送方不能交错发送不同PDU的分片。一旦发送了某个PDU的开始包，就必须连续发送该PDU的所有后续分片，直到传输完成或者被接收方中止。

2. 如果接收方收到一个新的开始包或非分片包，而之前还有未完成的分片传输，那么之前的分片传输会被自动视为已中止。

3. 所有属于同一个PDU的分片响应，必须使用和原始请求相同的PDU ID，这样接收方才能正确地将它们关联起来。

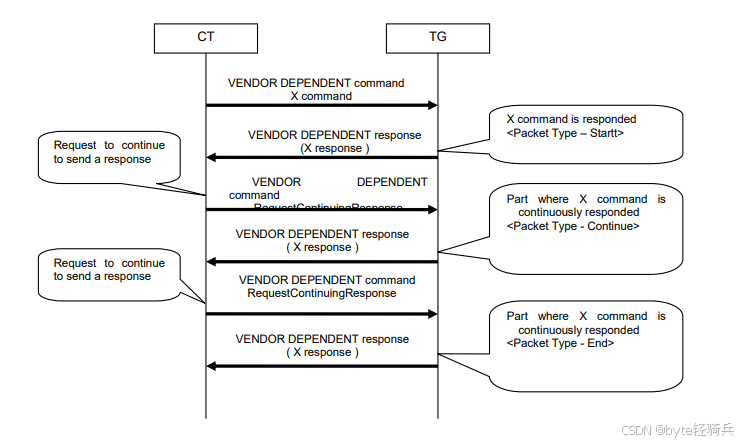

三、RequestContinuingResponse完整流程拆解

下面我们通过一个典型的场景来完整拆解续传流程。假设CT（控制器，比如车机）向TG（目标设备，比如手机）发送GetElementAttributes命令，请求当前播放歌曲的所有元数据。由于歌曲的元数据非常丰富，总大小达到了1200字节，超过了512字节的限制，这时候就需要触发续传机制。

整个流程可以分为以下几个步骤：

1. CT发送原始请求：CT向TG发送GetElementAttributes命令（PDU ID 0x20），请求所有元数据属性。

2. TG 返回开始包：TG收到请求后，计算响应数据大小，发现超过了512字节。于是将数据拆分成三个部分，先返回第一个部分，Packet Type设置为01（开始包）。

3. CT请求继续传输：CT收到开始包后，识别出Packet Type为01，知道还有后续数据。于是发送RequestContinuingResponse命令（PDU ID 0x40），参数是原始请求的PDU ID 0x20。

4. TG 返回继续包：TG收到续传请求后，返回第二部分数据，Packet Type设置为10（继续包）。

5. CT再次请求继续传输：CT收到继续包后，识别出Packet Type为10，知道还有最后一部分数据。于是再次发送RequestContinuingResponse命令。

6. TG 返回结束包：TG收到续传请求后，返回最后一部分数据，Packet Type设置为11（结束包）。

7. CT 拼接数据：CT收到结束包后，将三个包的数据拼接在一起，得到完整的元数据响应，整个传输过程完成。

这个流程可以用一句话总结：TG 分片发送，CT主动拉取，直到收到结束包。这种设计的好处是CT可以控制传输的节奏，在不需要的时候随时中止传输。

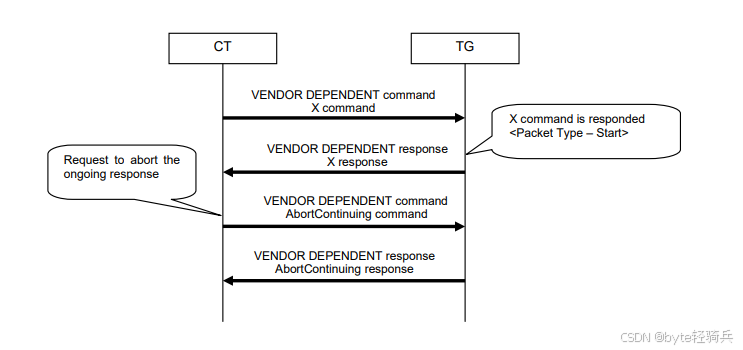

四、AbortContinuingResponse：随时中止的能力

在实际使用中，CT可能在续传过程中不再需要后续的数据。比如用户在元数据传输过程中切换了歌曲，这时候之前的元数据请求就没有意义了。为了避免浪费带宽和资源，AVRCP提供了AbortContinuingResponse命令，允许CT随时中止正在进行的续传。

AbortContinuingResponse的使用非常简单：

1. CT在收到任何一个分片包（开始包或继续包）之后，都可以发送AbortContinuingResponse命令（PDU ID 0x41），参数是要中止的PDU ID。

2. TG收到中止命令后，立即停止发送后续的分片，返回一个空的响应。

3. CT收到响应后，丢弃已经收到的部分数据，整个传输过程中止。

这个机制在实际开发中非常重要，尤其是在用户操作频繁的场景下，可以大大提高系统的响应速度和资源利用率。

五、实战中的常见坑点与解决方案

1. 续传与L2CAP分片的区别

很多开发者容易混淆AVRCP的续传机制和L2CAP的分片机制，其实它们是完全不同层面的东西：

• AVRCP 续传：是应用层的分片机制，解决的是AV/C帧512字节的限制，只适用于控制通道的AV/C命令。

• L2CAP分片：是链路层的分片机制，解决的是基带数据包最大长度的限制，适用于所有蓝牙数据传输。

在实际传输中，一个AV/C帧可能会被L2CAP进一步拆分成多个基带数据包进行传输。这两层分片是独立工作的，互不影响。

2. 超时处理策略

规范规定，TG必须在TMTP（1000毫秒）时间内响应任何AV/C命令，包括续传请求。如果CT在发送RequestContinuingResponse后，1000毫秒内没有收到响应，应该如何处理？

规范没有明确规定，但行业内的通用做法是：

• 重试1-2次续传请求

• 如果重试仍然失败，中止整个请求，返回超时错误

• 不要无限重试，以免造成资源泄漏

3. 错误处理

如果在续传过程中发生错误，TG应该返回一个REJECTED响应，包含相应的错误代码。CT收到错误响应后，应该立即中止续传，不要继续发送续传请求。

常见的错误代码包括：

• 0x00 无效命令

• 0x01 无效参数

• 0x03 内部错误

六、代码示例：CT端续传处理逻辑

下面是一个简化的CT端续传处理逻辑的伪代码示例，展示了如何判断Packet Type，如何发送续传请求，以及如何拼接数据：

// 处理AV/C响应
void handle_avc_response(uint8_t pdu_id, uint8_t packet_type, uint8_t* data, uint16_t len) {
    static uint8_t* complete_data = NULL;
    static uint16_t complete_len = 0;

    switch (packet_type) {
        case 0x00: // 非分片消息
            // 直接处理完整数据
            process_complete_response(pdu_id, data, len);
            break;

        case 0x01: // 开始包
            // 分配内存，保存第一部分数据
            complete_data = malloc(len);
            memcpy(complete_data, data, len);
            complete_len = len;
            // 发送续传请求
            send_request_continuing_response(pdu_id);
            break;

        case 0x10: // 继续包
            // 重新分配内存，拼接数据
            complete_data = realloc(complete_data, complete_len + len);
            memcpy(complete_data + complete_len, data, len);
            complete_len += len;
            // 发送续传请求
            send_request_continuing_response(pdu_id);
            break;

        case 0x11: // 结束包
            // 拼接最后一部分数据
            complete_data = realloc(complete_data, complete_len + len);
            memcpy(complete_data + complete_len, data, len);
            complete_len += len;
            // 处理完整数据
            process_complete_response(pdu_id, complete_data, complete_len);
            // 释放内存
            free(complete_data);
            complete_data = NULL;
            complete_len = 0;
            break;
    }
}

// 发送RequestContinuingResponse命令
void send_request_continuing_response(uint8_t target_pdu_id) {
    uint8_t cmd[10];
    // 填充AV/C命令头
    cmd[0] = 0x00; // ctype: CONTROL
    cmd[1] = 0x90; // subunit_type: PANEL, subunit_id: 0
    cmd[2] = 0x00; // opcode: VENDOR DEPENDENT
    // 填充Bluetooth SIG公司ID
    cmd[3] = 0x00;
    cmd[4] = 0x19;
    cmd[5] = 0x58;
    // 填充AVRCP PDU头
    cmd[6] = 0x40; // PDU ID: RequestContinuingResponse
    cmd[7] = 0x00; // Reserved, Packet Type: 00
    cmd[8] = 0x00; // Parameter Length: 1
    cmd[9] = 0x01;
    cmd[10] = target_pdu_id; // 目标PDU ID
    // 发送命令
    avctp_send_command(cmd, sizeof(cmd));
}

七、测验

题目：为什么AVRCP需要RequestContinuingResponse机制？它和L2CAP的分片有什么区别？

答案：

AVRCP需要续传机制是因为它基于AV/C协议，而AV/C协议规定每个AV/C帧的最大长度只能是512字节。当需要传输的元数据（如长歌曲名、专辑信息）超过这个限制时，就需要将数据拆分成多个AV/C帧进行传输。

它和L2CAP分片的区别在于：

1. 层面不同：AVRCP续传是应用层的分片机制，L2CAP分片是链路层的分片机制。

2. 适用范围不同：AVRCP续传只适用于控制通道的AV/C命令，L2CAP分片适用于所有蓝牙数据传输。

3. 触发条件不同：AVRCP续传由512字节的AV/C帧限制触发，L2CAP分片由基带数据包最大长度限制触发。

4. 控制方式不同：AVRCP续传是CT主动拉取的模式，L2CAP分片是自动完成的，对上层透明。

题目：请描述RequestContinuingResponse的完整工作流程，并说明Packet Type字段的各个取值含义。

答案：

完整工作流程：

1. CT发送原始AV/C命令给TG。

2. TG发现响应数据超过512字节，将数据拆分成多个部分，先返回Packet Type为01的开始包。

3. CT收到开始包后，发送RequestContinuingResponse命令，请求后续数据。

4. TG返回Packet Type为10的继续包，包含下一部分数据。

5. 步骤3和4重复，直到TG返回Packet Type为11的结束包。

6. CT将所有分片数据拼接在一起，得到完整的响应。

Packet Type字段的取值含义：

• 00：非分片消息，整个响应在一个AV/C帧中完成。

• 01：开始包，分片响应的第一个包，后面还有更多数据。

• 10：继续包，分片响应的中间包，前后都有数据。

• 11：结束包，分片响应的最后一个包，传输完成。

题目：在AVRCP中，哪些命令需要使用续传机制？浏览通道的命令为什么不需要？

答案：

只有控制通道上的AV/C命令需要使用续传机制，包括：

• GetElementAttributes（获取当前播放媒体的元数据）

• GetFolderItems（获取文件夹内容）

• GetItemAttributes（获取特定媒体项的属性）

• 其他可能返回大量数据的AV/C命令

浏览通道的命令不需要续传机制，原因是：

浏览通道的命令不使用AV/C帧封装，直接通过AVCTP协议传输。AVCTP协议没有512字节的帧限制，它的大小限制由L2CAP的MTU决定，通常可以达到几千字节，足够传输大部分浏览数据。因此浏览通道不需要应用层的续传机制。

---
