STM32 零基础可移植教程 04：按键输入，为什么按下去读到的是 0 或 1

前面两篇，我们都是在控制输出：LED 亮灭、蜂鸣器响不响。

这一篇开始做输入。

输入里最适合新手上手的就是按键。它看起来也很简单：按下去，程序读一下，然后做动作。但真正写的时候，很多人会卡在这些地方：

CubeMX 里 GPIO 到底选 Input 还是 EXTI；
按键为什么有时候按下读到 0，有时候按下读到 1；
Pull-up、Pull-down、No pull 到底怎么选；
HAL_GPIO_ReadPin() 返回的值怎么判断；
换一块开发板，按键代码为什么反了。

这篇只做一个目标：

bash 复制代码

用轮询方式读取一个按键：按下时 LED 亮，松开时 LED 灭

按键消抖、短按/长按、外部中断，我们后面单独讲。这一篇先把"读到电平并判断按下/松开"这件事讲透。

本篇目标

最终现象：

bash 复制代码

按住按键，LED 亮
松开按键，LED 灭

本篇用到的外设：

bash 复制代码

GPIO Input
GPIO Output

本篇跑通标准：

Keil 编译通过；
程序能下载到开发板；
按键按下和松开时，LED 状态能跟着变化；
能说清楚自己的按键是"按下为低电平"还是"按下为高电平"。

本篇暂时不处理按键抖动。你可能会看到按键边沿不够干净，但"按住亮、松开灭"应该是稳定可见的。

准备工作

你需要准备：

项目

说明

| --- | --- |

STM32 开发板

任意 STM32 开发板

下载器

ST-LINK/V2 或板载 ST-LINK

LED

板载 LED 或外接 LED，沿用第 02 篇即可

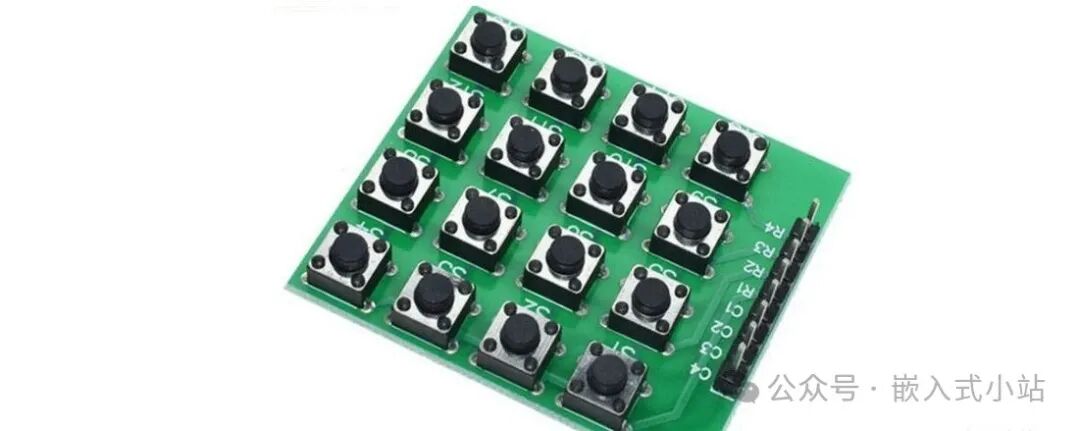

按键

板载按键或外接独立按键模块

原理图

最好找到 LED 和按键对应的原理图

如果你的开发板自带用户按键，优先用板载按键。常见名称可能叫：

bash 复制代码

KEY
KEY0
WK_UP
USER Button
BUTTON

不同开发板的按键引脚不一样，不要死记。一定以你的原理图为准。

硬件连接

按键最常见的连接方式有两种。

第一种：按键一端接 GPIO，一端接 GND。

bash 复制代码

GPIO ---- 按键 ---- GND

这种情况下，通常要给 GPIO 开上拉：

bash 复制代码

松开：GPIO 被上拉到高电平，读到 1
按下：GPIO 被接到 GND，读到 0

所以这种按键是：

bash 复制代码

低电平有效

第二种：按键一端接 GPIO，一端接 3.3V。

bash 复制代码

GPIO ---- 按键 ---- 3.3V

这种情况下，通常要给 GPIO 开下拉：

bash 复制代码

松开：GPIO 被下拉到低电平，读到 0
按下：GPIO 被接到 3.3V，读到 1

所以这种按键是：

bash 复制代码

高电平有效

这就是为什么有的教程里写"按下等于 0"，有的教程里写"按下等于 1"。不是谁写错了，而是硬件接法不一样。

该电路是一个典型的按键输入检测电路，主要用于单片机或数字逻辑芯片的GPIO口输入。

电路中将PA0引脚通过一个4.7kΩ的上拉电阻R15连接到3.3V电源，确保在按键未按下时PA0保持稳定的高电平状态。

同时，PA0与按键之间串联了一个1kΩ的电阻，用以限制电容放电电流，保护GPIO口。

按键KEY1采用低电平有效的方式工作。

当按键按下时，PA0通过1kΩ电阻和按键开关被拉低至GND，此时PA0读取为低电平（0）；释放按键后，PA0恢复为高电平（1）。为了抑制按键抖动和外部高频干扰，电路中还加入了一个104（100nF）的滤波电容C56，与电阻共同构成RC滤波网络，提高信号稳定性。

CubeMX 配置步骤

1. 复制上一篇工程

建议从上一篇蜂鸣器工程或第 02 篇 LED 工程复制一份，改名为：

bash 复制代码

04_key_input

如果你保留 LED 代码，这一篇可以直接复用 app_led.h/.c。

如果你想从干净工程开始，也可以只配置一个 LED 输出和一个按键输入。

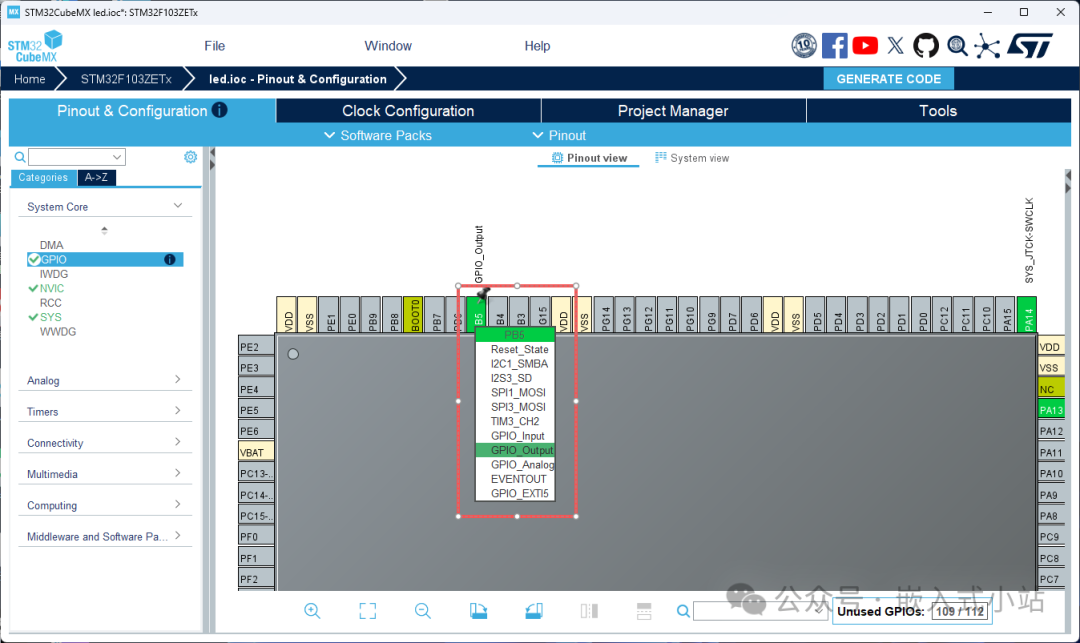

2. 配置 LED 输出引脚

LED 的配置和第 02 篇一样：

找到 LED 对应 GPIO；
设置为 GPIO_Output；
User Label 填 LED；
根据有效电平设置初始输出电平。

如果你已经从第 02 篇工程复制过来，这一步通常已经配置好了。

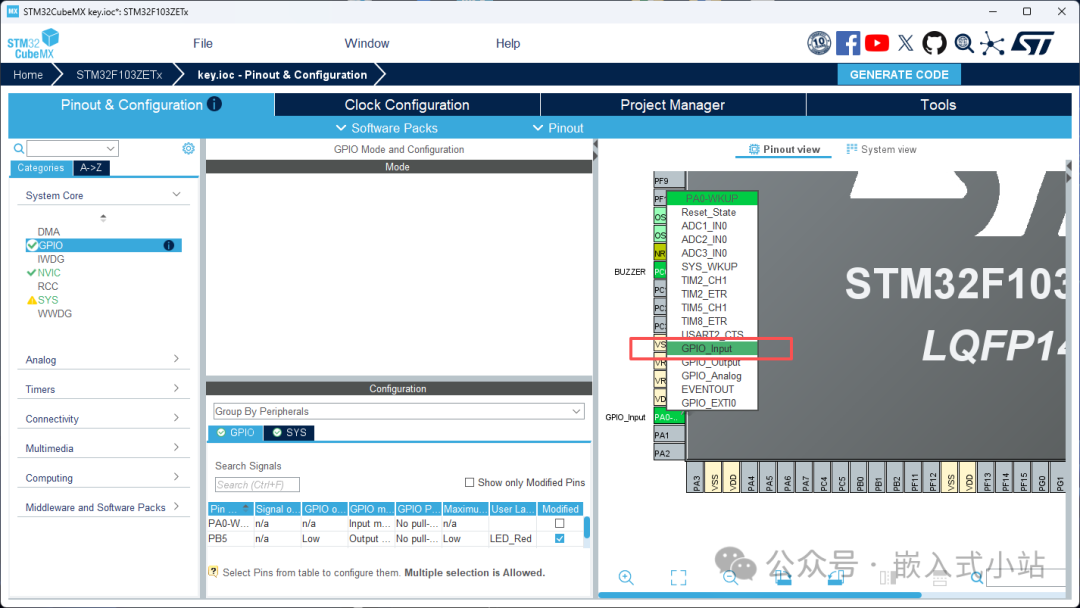

3. 配置按键输入引脚

找到按键对应的 GPIO 引脚。

假设你的按键接在 PA0，就在 CubeMX 里点击 PA0，选择：

bash 复制代码

GPIO_Input

如果你的按键接在 PB12、PC0、PE4，就配置对应引脚。

这一篇先不用外部中断，所以不要选 GPIO_EXTI。我们先用最直观的轮询方式读取按键。

4. 给按键引脚起名字

进入：

bash 复制代码

System Core -> GPIO

找到按键引脚，把 User Label 改成：

bash 复制代码

KEY1

这样 CubeMX 生成代码后，会在 main.h 里生成类似：

bash 复制代码

#define KEY1_Pin GPIO_PIN_0
#define KEY1_GPIO_Port GPIOA

后面应用代码就使用 KEY1_Pin 和 KEY1_GPIO_Port，不把具体引脚写死。

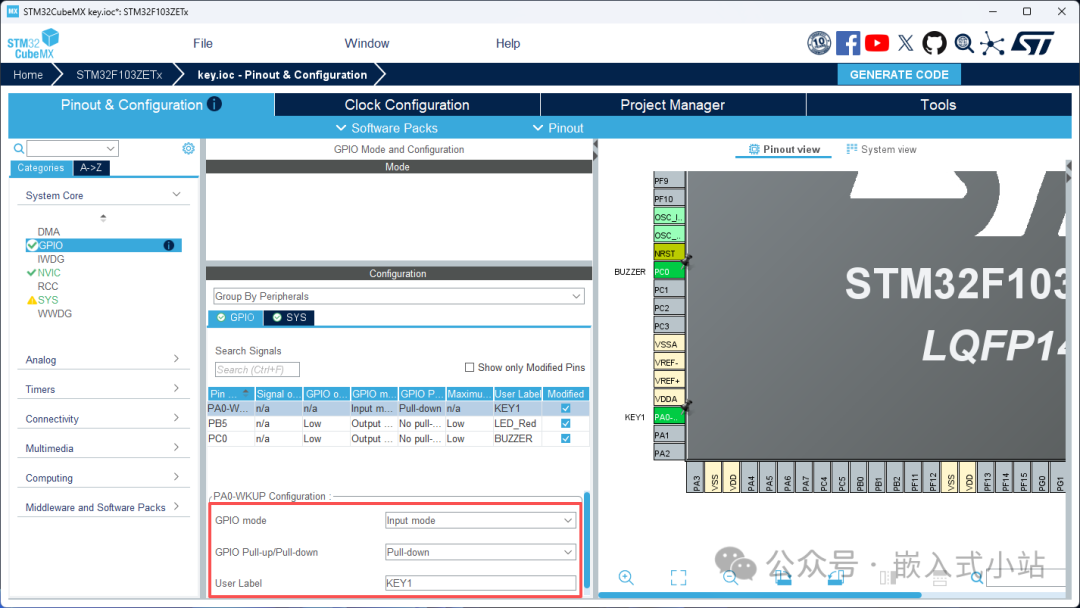

5. 设置 Pull-up / Pull-down

这是按键输入最容易配错的地方。

如果你的按键是：

bash 复制代码

GPIO ---- 按键 ---- GND

就配置：

bash 复制代码

GPIO Pull-up/Pull-down: Pull-up

如果你的按键是：

bash 复制代码

GPIO ---- 按键 ---- 3.3V

就配置：

bash 复制代码

GPIO Pull-up/Pull-down: Pull-down

如果开发板原理图里已经有外部上拉或外部下拉电阻，也可以选择 No pull-up and no pull-down，但新手阶段建议按原理图确认，不要猜。

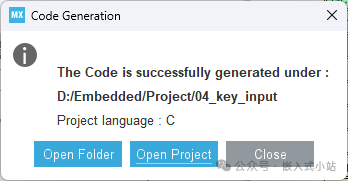

6. 生成 Keil 工程

配置完成后点击：

bash 复制代码

GENERATE CODE

打开 Keil 工程，先编译一次确认没有错误。

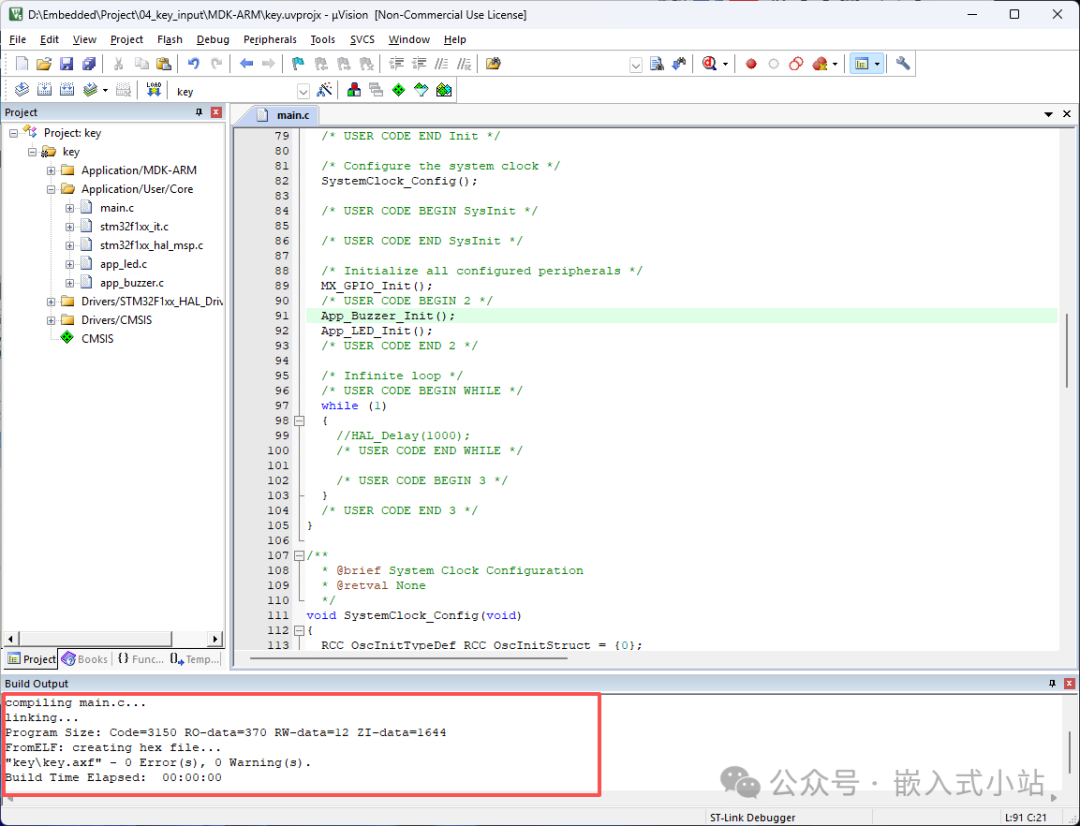

Keil 工程生成和编译

打开 Keil 后，先编译：

bash 复制代码

Build / F7

确认输出里没有错误：

bash 复制代码

0 Error(s)

如果这里报错，先不要怀疑按键逻辑。优先检查：

CubeMX 是否重新生成成功；
app_led.c 是否还在工程里；
新增的 app_key.c 后面是否加入工程；
KEY 的 User Label 是否写对。

完整代码

这一篇我们继续使用应用层封装。

新增两个文件：

bash 复制代码

Core/Inc/app_key.h
Core/Src/app_key.c

如果你复用第 02 篇 LED 代码，还需要保留：

bash 复制代码

Core/Inc/app_led.h
Core/Src/app_led.c

1. 新建 `Core/Inc/app_key.h`

在 Core/Inc 目录下新建：

bash 复制代码

app_key.h

写入下面代码：

bash 复制代码

#ifndef APP_KEY_H
#define APP_KEY_H

#include "main.h"

typedefenum
{
    APP_KEY_RELEASED = 0,
    APP_KEY_PRESSED = 1
} App_KeyState;

void App_Key_Init(void);
App_KeyState App_Key_Read(void);

#endif

这里没有直接返回 GPIO_PinState，而是自己定义了：

bash 复制代码

APP_KEY_RELEASED
APP_KEY_PRESSED

这样代码读起来更接近业务含义。

2. 新建 `Core/Src/app_key.c`

在 Core/Src 目录下新建：

bash 复制代码

app_key.c

写入下面代码：

bash 复制代码

#include "app_key.h"

/*
 * KEY_GPIO_Port and KEY_Pin are generated by CubeMX in main.h.
 * Set the key pin User Label to KEY in CubeMX.
 */
#ifndef KEY_GPIO_Port
#error "KEY_GPIO_Port is not defined. Set the key pin User Label to KEY in CubeMX."
#endif

#ifndef KEY_Pin
#error "KEY_Pin is not defined. Set the key pin User Label to KEY in CubeMX."
#endif

/*
 * Many key circuits are active-low:
 * released -> GPIO_PIN_SET
 * pressed  -> GPIO_PIN_RESET
 *
 * If your key is active-high, change this macro to GPIO_PIN_SET.
 */
#ifndef APP_KEY_PRESSED_LEVEL
#define APP_KEY_PRESSED_LEVEL  GPIO_PIN_RESET
#endif

void App_Key_Init(void)
{
}

App_KeyState App_Key_Read(void)
{
    GPIO_PinState level = HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin);

    if (level == APP_KEY_PRESSED_LEVEL)
    {
        return APP_KEY_PRESSED;
    }

    return APP_KEY_RELEASED;
}

这里最关键的是：

bash 复制代码

#define APP_KEY_PRESSED_LEVEL  GPIO_PIN_RESET

它默认认为按键是低电平有效，也就是按下读到 0。

如果你的按键是高电平有效，就改成：

bash 复制代码

#define APP_KEY_PRESSED_LEVEL  GPIO_PIN_SET

注意，这一篇暂时没有消抖。App_Key_Read() 只是读取当前电平并判断按下/松开。

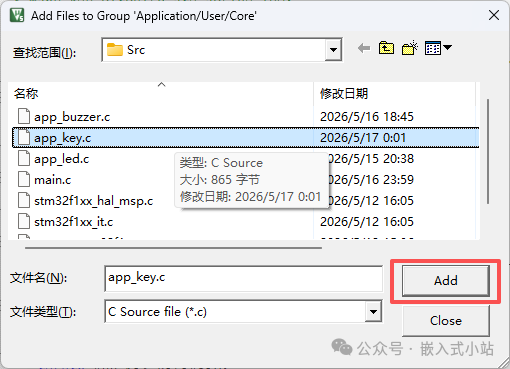

3. 把 `app_key.c` 加入 Keil 工程

在 Keil 工程树里右键：

bash 复制代码

Application/User/Core

选择：

bash 复制代码

Add Existing Files to Group 'Application/User/Core'

然后添加：

bash 复制代码

Core/Src/app_key.c

如果你从干净工程开始，还要确认 app_led.c 也已经加入 Keil 工程。

如果忘了添加 .c 文件，可能会报：

bash 复制代码

undefined symbol App_Key_Read

这不是函数声明错了，而是 app_key.c 没有参与编译。

main.c 调用方式

这篇我们用按键控制 LED。

按下时 LED 亮，松开时 LED 灭。

1. 在 Includes 区域添加头文件

找到：

bash 复制代码

/* USER CODE BEGIN Includes */
/* USER CODE END Includes */

改成：

bash 复制代码

/* USER CODE BEGIN Includes */
#include "app_led.h"
#include "app_key.h"
/* USER CODE END Includes */

2. 在初始化区域调用初始化函数

确保 MX_GPIO_Init() 已经在前面执行：

bash 复制代码

MX_GPIO_Init();

然后在 USER CODE BEGIN 2 里添加：

bash 复制代码

/* USER CODE BEGIN 2 */
App_LED_Init();
App_Key_Init();
/* USER CODE END 2 */

App_Key_Init() 现在是空函数，看起来好像没用。

但保留它有一个好处：后面如果你要给按键加状态机、消抖变量、长按计时，就有一个统一初始化入口。

3. 在 while 循环里读取按键

找到：

bash 复制代码

while (1)
{
  /* USER CODE END WHILE */

  /* USER CODE BEGIN 3 */
  /* USER CODE END 3 */
}

改成：

bash 复制代码

while (1)
{
/* USER CODE END WHILE */

/* USER CODE BEGIN 3 */
if (App_Key_Read() == APP_KEY_PRESSED)
  {
      App_LED_On();
  }
else
  {
      App_LED_Off();
  }

  HAL_Delay(10);
/* USER CODE END 3 */
}

这里的 HAL_Delay(10) 只是让循环不要跑得太快。

注意，它不是完整消抖。真正的按键消抖，我们下一篇单独写。

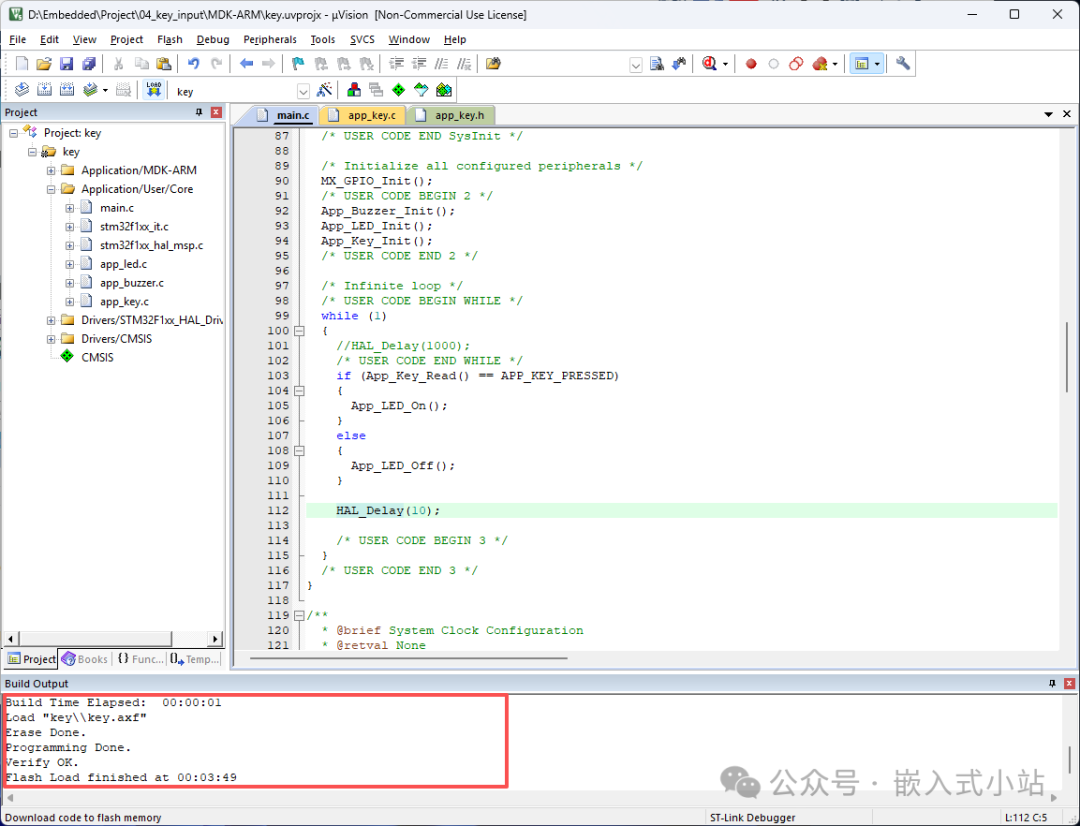

编译、下载和验证

代码加完后，先编译：

bash 复制代码

Build / F7

如果没有错误，再下载：

bash 复制代码

Download

下载后观察现象：

bash 复制代码

按住按键 -> LED 亮
松开按键 -> LED 灭

如果 Keil 下载后程序没有自动运行，但你按复位键后能运行，那就先以复位后现象为准。这个问题前面已经遇到过，它不是按键代码问题。

移植到其他板子的修改点

这篇的移植点主要有 6 个。

要改的地方

为什么要改

在哪里改

| --- | --- | --- |

按键引脚

不同板子的按键接到不同 GPIO

CubeMX Pinout 页面

User Label

代码依赖 KEY_Pin 和 KEY_GPIO_Port

CubeMX GPIO 页面，标签设为 KEY

上拉/下拉

按键接 GND 还是接 3.3V 不同

CubeMX GPIO Pull-up/Pull-down

按下有效电平

有些按下读 0，有些按下读 1

| app_key.c

里的 APP_KEY_PRESSED_LEVEL

LED 引脚和有效电平

LED 只是用来显示按键状态

沿用第 02 篇的 LED 配置

是否有外部电阻

有外部上拉/下拉时内部 Pull 可不同

看开发板原理图

换板子的推荐顺序：

看原理图，确认按键接到哪个 MCU 引脚；
看按键另一端接 GND 还是 3.3V；
在 CubeMX 里把该引脚设置成 GPIO_Input；
User Label 填 KEY；
根据原理图选择 Pull-up 或 Pull-down；
根据按下电平修改 APP_KEY_PRESSED_LEVEL；
编译下载，用 LED 观察按键状态。

常见问题排查

1. 按下按键没反应

优先检查

具体方法

| --- | --- |

按键引脚是否选错

回原理图确认按键接到哪个 GPIO

User Label 是否为 KEY

打开 main.h 看有没有 KEY_Pin 和 KEY_GPIO_Port

上拉/下拉是否选对

按键接 GND 通常上拉；按键接 3.3V 通常下拉

程序是否运行

下载后按复位键，看 LED 是否受控

| app_key.c

是否加入工程

Keil 工程树里确认有 app_key.c

2. 逻辑反了：松开亮，按下灭

这通常说明按键有效电平写反了。

打开 app_key.c，找到：

bash 复制代码

#define APP_KEY_PRESSED_LEVEL  GPIO_PIN_RESET

如果你的按键按下读到高电平，改成：

bash 复制代码

#define APP_KEY_PRESSED_LEVEL  GPIO_PIN_SET

也可能是 LED 的有效电平配置反了。可以先用第 02 篇的 LED 程序确认 LED 的 On/Off 没问题，再排查按键。

3. `KEY_GPIO_Port is not defined`

说明 CubeMX 没有生成：

bash 复制代码

KEY_GPIO_Port
KEY_Pin

去 Core/Inc/main.h 看一下。如果你看到的是：

bash 复制代码

#define KEY0_Pin ...
#define KEY0_GPIO_Port ...

那说明 User Label 不是 KEY。

解决方法：

回 CubeMX；
找到按键 GPIO；
把 User Label 改成 KEY；
重新 Generate Code；
回 Keil 编译。

4. `undefined symbol App_Key_Read`

通常是 app_key.c 没有加入 Keil 工程。

解决方法：

右键 Application/User/Core；
选择 Add Existing Files to Group；
添加 Core/Src/app_key.c；
重新编译。

5. 按键偶尔乱跳

这是机械按键的常见现象，叫抖动。

你按下一次，电平可能不是干干净净地从 1 变 0，而是在几毫秒内跳几下。

本篇只是让你先读到按键电平，所以没有处理抖动。下一篇我们会专门写：

bash 复制代码

STM32 按键消抖：为什么按一次会触发好几次

6. 按键一直显示按下

优先检查：

Pull-up/Pull-down 是否选错；
按键模块是否接反；
GPIO 是否被配置成了输出；
外部按键模块是否已经自带上拉/下拉；
APP_KEY_PRESSED_LEVEL 是否写反。

如果有万用表，可以直接量按键 GPIO 对 GND 的电压：

bash 复制代码

松开时电压是多少
按下时电压是多少

这比猜代码快得多。

本篇小结

这一篇我们完成了最基础的 GPIO 输入：读取按键状态，并用 LED 显示出来。

你现在至少应该知道：

GPIO 输入不是只写代码，先要看按键硬件接法；
按键接 GND 时通常按下读 0，接 3.3V 时通常按下读 1；
CubeMX 里按键引脚要配置成 GPIO_Input；
Pull-up 和 Pull-down 要跟硬件接法配套；
User Label 填 KEY 后，代码里可以使用 KEY_Pin 和 KEY_GPIO_Port；
APP_KEY_PRESSED_LEVEL 是按键移植时最关键的宏；
本篇没有消抖，按键抖动下一篇单独处理。

下一篇我们就接着讲：

STM32 按键消抖：为什么按一次会触发好几次。

这一篇跑通以后，你就已经具备了最基础的"输入控制输出"能力：读一个按键，控制一个 LED。后面做菜单、模式切换、参数设置，都是从这个基础上长出来的。
