docker网络与服务编排与集群

一、私有仓库概述

1.概述

对于开源的镜像，如 redis，nginx 等，可以通过官方仓库 Docker Hub，或者国内的阿里云等共有仓库下载获取到镜像。但是企业内对于自己的研发产品不可能往公共仓库去发布镜像的，一般都会搭建私有的镜像仓库，保障内部研发的镜像对内可用，外部是无法获取的。

作用：

安全
内网可以访问

搭建方式：

官方提供的 registry，不提供图形化界面
开源的 Harbor，提供图形化界面

2、registry 本地镜像

1）概述

registry 用于保存 docker 镜像，包括镜像的层次结构和元数据。

启动容器时，docker daemon 会试图从本地获取相关的镜像；本地镜像不存在时，其将从 registry 中下载该镜像并保存到本地；拉取镜像时，如果不知道 registry 仓库地址，默认从 Docker Hub 搜索拉取镜像

2）registry环境搭建

第一步：下载registry容器镜像

bash 复制代码

docker pull registry
docker images

第二部：创建用于挂载至 registry 镜像启动的仓库中，便于容器镜像持久保存

bash 复制代码

mkdir /opt/registry

第三步：启动容器获取镜像仓库

bash 复制代码

docker run -d -p 5000:5000 --restart=always -v /opt/registry:/var/lib/registry registry

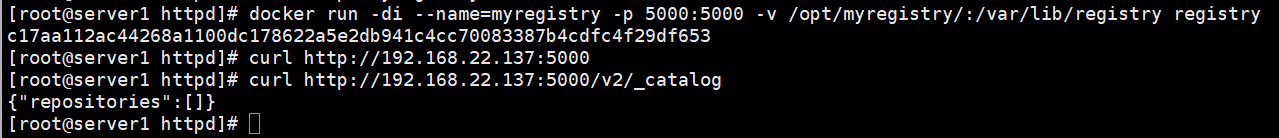

第四步：验证 - 查看镜像列表

bash 复制代码

curl http://192.168.22.137:5000/v2/_catalog

3）本地上传镜像

第一步：编辑配置文件 /etc/docker/daemon.json，并重启 docker 服务

bash 复制代码

vim /etc/docker/daemon.json

# 添加受信任的传输方式地址
"insecure-registries": ["http://192.168.217.155:5000"]

重启docker服务

bash 复制代码

systemctl daemon-reload
systemctl restart docker

第二步：给镜像打标签

bash 复制代码

docker tag centos:7 192.168.217.155:5000/centos:v1
docker images

第三步：上传打好标签的镜像

bash 复制代码

docker push 192.168.217.155:5000/centos:v1

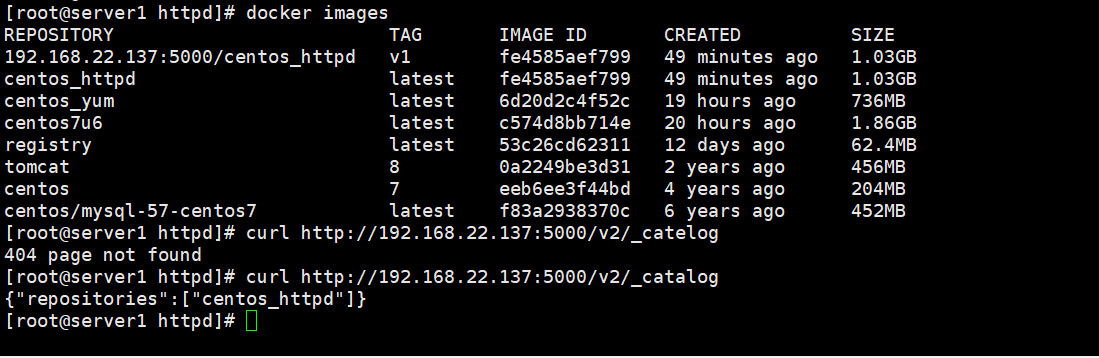

这里打好标签直接上传，再次访问私有镜像仓库发现已经上传上去了

4）远程拉取镜像

第一步：修改/usr/lib/systemd/system/docker.service

bash 复制代码

ExecStart=/usr/bin/dockerd -H fd:// --containerd=/run/containerd/containerd.sock
>>>修改为
ExecStart=/usr/bin/dockerd

第二步：创建并编辑/etc/docker/daemon.json

bash 复制代码

"insecure-registries": ["http://192.168.22.137:5000"]

第三步：重启docker

bash 复制代码

systemctl daemon-reload
systemctl restart docker

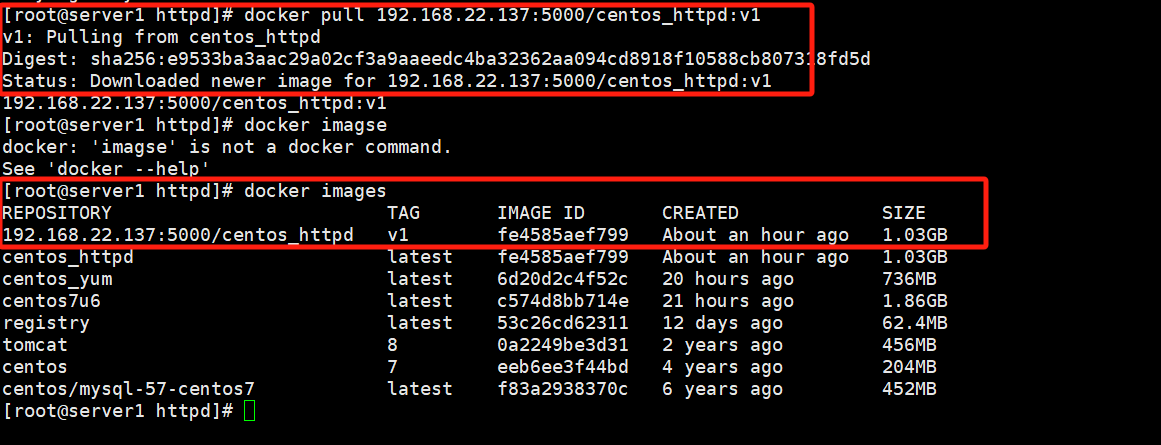

第四步：下载镜像

bash 复制代码

docker pull 192.168.22.137:5000/centos:v1

5）registry 添加用户名密码

第一步：添加用户

bash 复制代码

# 安装所需工具包
yum install httpd-tools -y

# 创建用户账号密码
mkdir -p /opt/data/auth/
htpasswd -Bbn xiaobai 123456 >> /opt/data/auth/htpasswd

第二部：启动仓库

bash 复制代码

docker run --name registry -d -p 5000:5000 --restart=always \
-v /opt/data/auth/:/auth/ \
-e "REGISTRY_AUTH=htpasswd" \
-e "REGISTRY_AUTH_HTPASSWD_REALM=Registry Realm" \
-e "REGISTRY_AUTH_HTPASSWD_PATH=/auth/htpasswd" \
-v /opt/registry:/var/lib/registry/ registry:latest

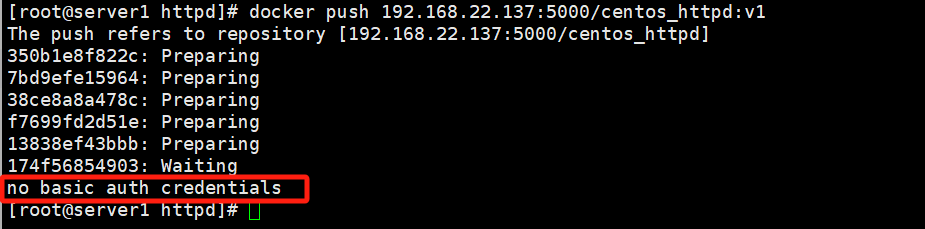

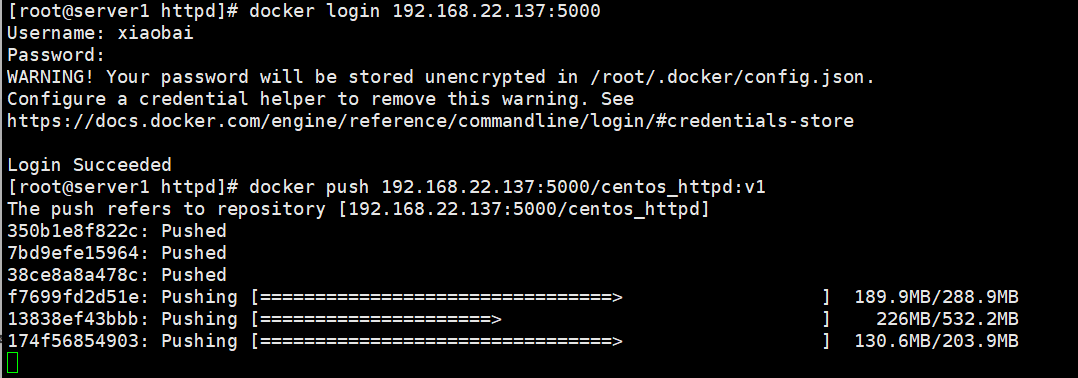

创建立好之后尝试上传镜像仓库

需要登录，登录上即可上传

bash 复制代码

# 登入镜像
docker login 192.168.22.137:5000

# 登出镜像
docker logout 192.168.22.137:5000

此时能够拉去和推入镜像

二、docker网络

1.概述

Docker 使用 Linux 桥接，在宿主机虚拟一个 Docker 容器网桥 (docker0)，Docker 启动一个容器时会根据 Docker 网桥的网段分配给容器一个 IP 地址，称为 Container‑IP，同时 Docker 网桥是每个容器的默认网关。因为在同一宿主机内的容器都接入同一个网桥，这样容器之间就能够通过容器的 Container‑IP 直接通信。

Docker 网桥是宿主机虚拟出来的，并不是真实存在的网络设备，外部网络是无法寻址到的，这也意味着外部网络无法直接通过 Container‑IP 访问到容器。如果容器希望外部访问能够访问到，可以通过映射容器端口到宿主主机（端口映射），即 docker run 创建容器时候通过 -p 或 -P 参数来启用，访问容器的时候就通过 [宿主机 IP]:[容器端口] 访问容器。

2.三种网络模式

通过以下命令可以查看docker的网络模式

bash 复制代码

docker network ls

1）bridge

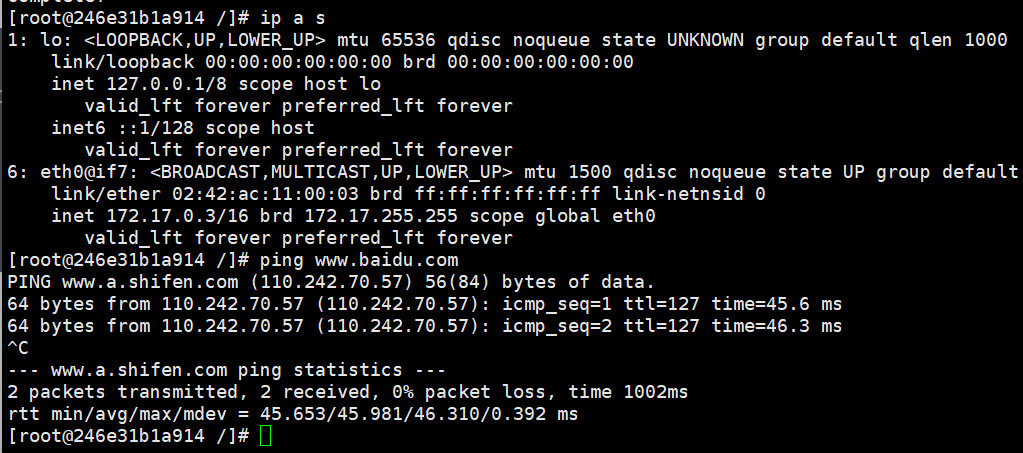

bridge：所有容器连接到桥，就可以使用外网，使用 NAT 让容器可以访问外网，默认网络

bash 复制代码

# 创建一个容器，镜像包含yum源
docker run -it --name=centos01 centos_yum /bin/bash

# 安装ip工具
yum install iproute -y
ip a s

2）host

所有的容器与 docker host 在同一网络中，可以让容器访问，甚至可以让外网主机访问容器中的服务，但是存在一个问题，如果主机中有多个容器，可能存在问题（端口冲突）

bash 复制代码

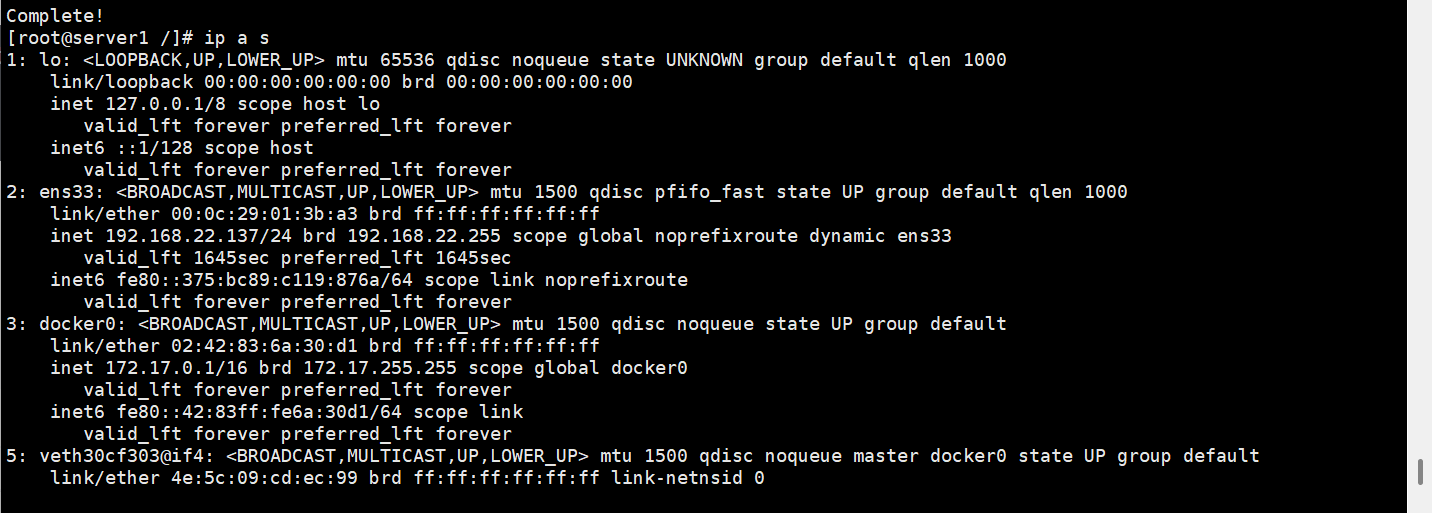

docker run -it --network=host --name=centos_test centos_yum /bin/bash
yum install iproute -y
ip a s

和主机相同

3）none

使用 none 网络，意味着没有网络，无法上网，外界也无法访问容器内部

bash 复制代码

docker run -it --network=none --name=centos03 centos:7 /bin/bash

3.实现主机跨容器之间的通信

1）Flannel概述

flannel 是一个专门用于跨主机网络通信的解决方案技术；

flannel 将 tcp 数据包封装在另一种网络数据包里进行路由转发，以及通信；

flannel 可以让不同的 docker 主机创建的容器，共同拥有一个集群中唯一的 ip 地址。

实现原理：

Flannel 为每个 host 分配一个 subnet，容器从 subnet 中分配 IP，这些 IP 可以在 host 间路由，容器间无需使用 nat 和端口映射即可实现跨主机通信。
每个 subnet 都是从一个更大的 IP 池中划分的，flannel 会在每个主机上运行 flanneld 的 agent，负责从池子中分配 subnet。
Flannel 使用 etcd 存放网络配置、已分配的 subnet、host 的 IP 等信息
Flannel 数据包在主机间转发是由 backend 实现的，目前已经支持 UDP、VxLAN、host‑gw、AWS VPC 和 GCE 路由等多种 backend。

2）flannel部署

准备两台主机一台node1安装etcd flannel 另一台node2安装flannel

1.设置主机名

2.配置/etc/hosts

3.关闭防火墙

4.安装软件 etcd flannel

bash 复制代码

# 1.安装etcd flanned
yum -y install etcd flannel

# 2.配置 etcd
vim /etc/etcd/etcd.conf
ETCD_LISTEN_CLIENT_URLS="http://0.0.0.0:2379,http://0.0.0.0:4001"
ETCD_ADVERTISE_CLIENT_URLS="http://etcd:2379,http://etcd:4001"

# 3.开启 etcd 服务及验证
systemctl enable etcd && systemctl start etcd
netstat -tnlp
etcdctl set testdir/testkey0 1000
etcdctl get testdir/testkey0

# 4.配置 flannel
vim /etc/sysconfig/flanneld
FLANNEL_ETCD_ENDPOINTS="http://etcd:2379"
FLANNEL_ETCD_PREFIX="/atomic.io/network"

# 5.在 etcd 中添加网段
etcdctl mk /atomic.io/network/config '{"Network":"172.20.0.0/16"}'

# 6.启动flannel
systemctl enable flanneld && systemctl start flanneld

# 7.配置flannel 与 docker 结合 /run/flannel/subnet.env
cat /run/flannel/subnet.env
FLANNEL_NETWORK=172.20.0.0/16
FLANNEL_SUBNET=172.20.61.1/24
FLANNEL_MTU=1472
FLANNEL_IPMASQ=false

# 8.配置 docker daemon（需要第7步的读取分配的ip一致）
vim /etc/docker/daemon.json
"bip": "172.20.61.1/24",
"mtu": 1472

# 9.重启 docker daemon
systemctl daemon-reload
systemctl restart docker

# 10.创建容器验证网络
docker run -it --name=centos04 centos:7 /bin/bash

node2与上述配置相同只是不同配置etcd，etcd只需要配置一台

此时配置好后查看两个不同主机下的docker的ip其中node1主机上的为172.20.61.3，node2主机上的为172.20.97.3

尝试ping不同主机的两台容器

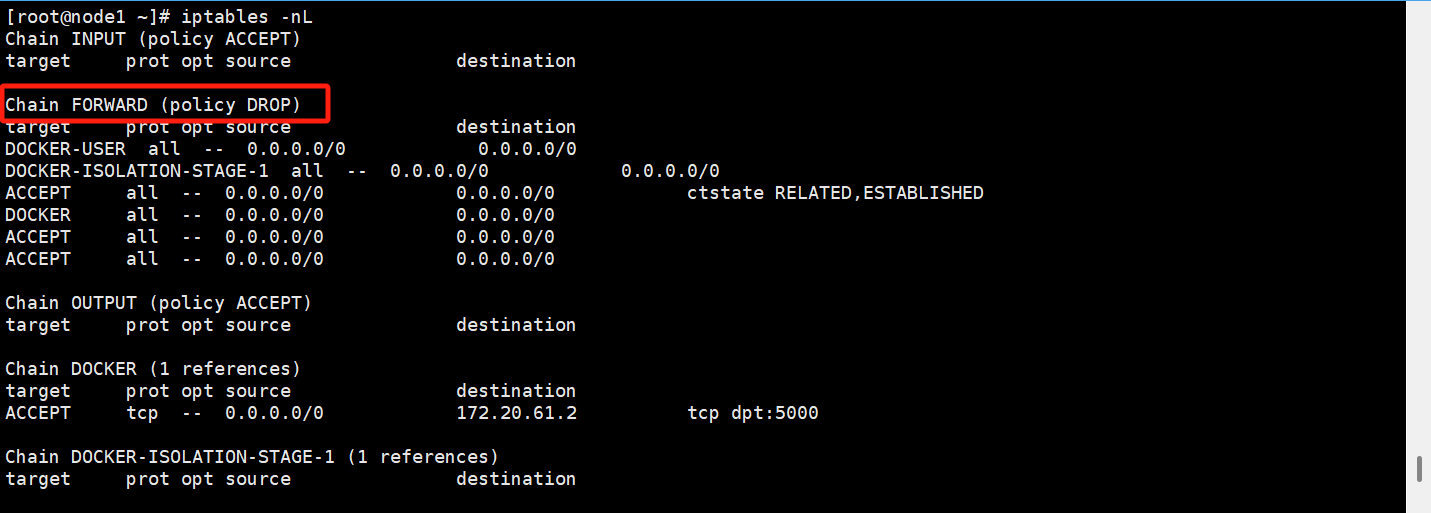

ping不通，还有个防火墙没有关

需要将Chain FORWARD修改为ACCEPT

bash 复制代码

iptables -P FORWARD ACCEPT

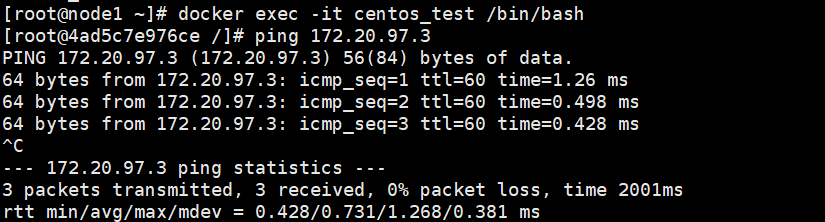

此时都能互相ping通

三、服务编排

Compose 项目是 Docker 官方的开源项目，负责实现对 Docker 容器集群的快速编排。它是一个定义和运行多容器的 docker 应用工具。使用 compose，你能通过 YMAL 文件配置你自己的服务，然后通过一个命令，你能使用配置文件创建和运行所有的服务。

Docker‑Compose 将所管理的容器分为三层，分别是工程（project），服务（service）以及容器（container）。Docker‑Compose 运行目录下的所有文件（docker‑compose.yml，extends 文件或环境变量文件等）组成一个工程，若无特殊指定工程名即为当前目录名。一个工程当中可包含多个服务，每个服务中定义了容器运行的镜像，参数，依赖。一个服务当中可包括多个容器实例。

服务（service）：一个应用的容器，实际上可以包括若干运行相同镜像的容器实例。每个服务都有自己的名字、使用的镜像、挂载的数据卷、所属的网络、依赖哪些其他服务等等，即以容器为粒度，用户需要 Compose 所完成的任务。
项目（project）：由一组关联的应用容器组成的一个完成业务单元，在 docker‑compose.yml 中定义。即是 Compose 的一个配置文件可以解析为一个项目，Compose 通过分析指定配置文件，得出配置文件所需完成的所有容器管理与部署操作。

Docker‑Compose 的工程配置文件默认为 docker‑compose.yml，可通过环境变量 COMPOSE_FILE 或‑f 参数自定义配置文件，其定义了多个有依赖关系的服务及每个服务运行的容器。

2.安装与卸载

安装二进制文件，

bash 复制代码

# 强制下载，不走失效镜像，走国内加速
curl -L "https://ghproxy.net/https://github.com/docker/compose/releases/download/1.29.2/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose

# 赋权
chmod +x /usr/local/bin/docker-compose

# 验证
docker-compose -v

3.常用命令

核心启动停止命令

bash 复制代码

# 1. 后台启动所有服务（最常用！）
docker-compose up -d

# 2. 前台启动（会打印日志，Ctrl+C 停止）
docker-compose up

# 3. 停止所有服务（不删除容器）
docker-compose stop

# 4. 启动已存在的服务
docker-compose start

# 5. 重启所有服务
docker-compose restart

# 6. 停止并删除所有容器、网络（保留镜像和数据卷）
docker-compose down

日志查看

bash 复制代码

# 1. 查看当前项目所有容器状态
docker-compose ps

# 2. 查看实时日志（最常用）
docker-compose logs -f

# 3. 查看某个服务的日志
docker-compose logs -f 服务名

# 4. 查看服务列表
docker-compose config --services

构建重建镜像

bash 复制代码

# 1. 构建/重新构建镜像（Dockerfile变更后用）
docker-compose build

# 2. 构建并启动（重新构建后直接后台运行）
docker-compose up -d --build

# 3. 只构建不启动
docker-compose build --no-cache

进入容器/执行命令

bash 复制代码

# 1. 进入指定服务的容器（最常用）
docker-compose exec 服务名 /bin/bash

# 示例：进入web服务容器
docker-compose exec web /bin/bash

# 2. 在容器中执行单行命令
docker-compose exec 服务名 命令

删除清理

bash 复制代码

# 1. 停止并删除容器、网络、镜像
docker-compose down --rmi all

# 2. 停止并删除容器、网络、数据卷
docker-compose down -v

# 3. 删除停止的容器
docker-compose rm

bash 复制代码

docker-compose up -d     # 后台启动
docker-compose stop      # 停止服务
docker-compose restart   # 重启服务
docker-compose logs -f   # 查看实时日志
docker-compose exec      # 服务名 /bin/bash 进入容器

4.案例应用

需求：编写compose模版文件，实现同时启动tomcat、mysql、redis容器

bash 复制代码

# 创建文件夹，递归创建
mkdir -p /usr/local/mycompose

# 进入文件夹
cd /usr/local/mycompose

# 创建docker-compose.yml文件
vim docker-compose.yml

bash 复制代码

version: '2'
services:
  redis:
    image: redis:latest
    ports:
      - "6379:6379"
    container_name: "redis"
    networks:
      - dev
  mysql:
    image: mysql:5.6
    ports:
      - "3306:3306"
    environment:
      MYSQL_ROOT_PASSWORD: "123456"
    container_name: "mysql"
    networks:
      - pro
  tomcat:
    image: tomcat:8
    ports:
      - "8080:8080"
    volumes:
      - /usr/local/tomcat/webapps:/usr/local/tomcat/webapps
    container_name: "tomcat"
    networks:
      - pro
      - dev
networks:
  dev:
    driver: bridge
  pro:
    driver: bridge

bash 复制代码

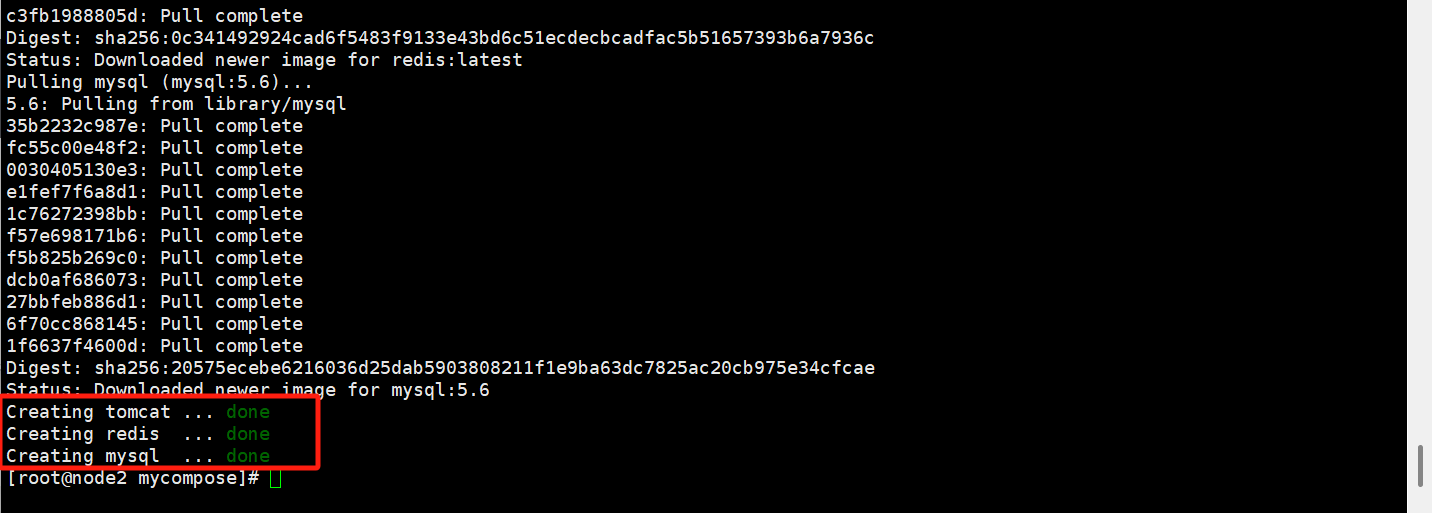

# 执行docker-compose文件,后台启动

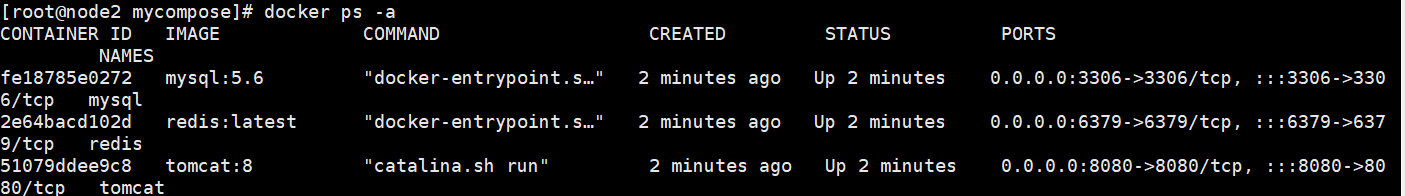

docker-compose up -d

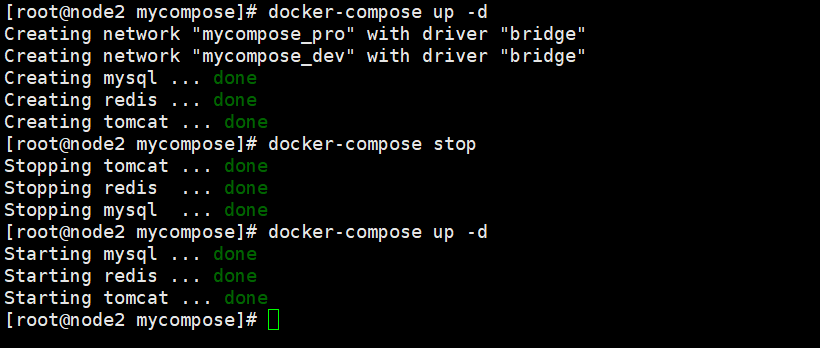

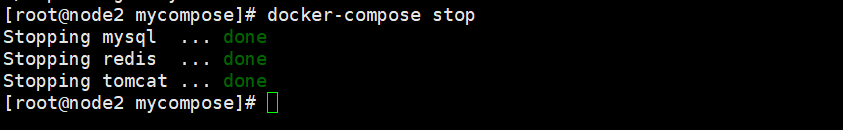

同样的可以同时停止这三个容器

bash 复制代码

docker-compose stop

删除所有镜像

bash 复制代码

docker-compose down

四、容器启动顺序

再启动容器的过程中，有些容器启动的依赖于其他容器，因此在启动过程中需要设置启动顺序以及依赖，因此添加以下操作

1. 使用 depends_on

depends_on 用于指定容器之间的依赖关系。当你在 docker‑compose.yml 文件中使用 depends_on 时，它会先启动依赖的容器，然后再启动当前容器。但是，需要注意的是，depends_on 并不保证容器启动就绪，它仅仅是告诉 Docker Compose 按照依赖关系顺序尝试启动容器。

bash 复制代码

version: '2'
services:
  web:
    image: nginx
    ports:
      - "80:80"
    depends_on:
      - db
      - redis
  db:
    image: mysql
  redis:
    image: redis

当我给tomcat设置连个依赖，mysql和redis，给redis设置mysql依赖之后启动

两次启动都是相同顺序，但是启动一个容器是需要时间的，按顺序启动不代表会按顺序成功启动，因此这里需要一个健康检测，当启动成功之后才会启动另一个

2.使用健康检查和等待脚本

一个更可靠的方法是使用容器的健康检查（health checks）和在应用启动脚本中添加等待逻辑。例如，你可以在应用启动脚本中添加逻辑来检查依赖服务是否可用。

bash 复制代码

version: '2'
services:
  web:
    image: nginx
    ports:
      - "80:80"
    depends_on:
      db:
        condition: service_healthy
      redis:
        condition: service_healthy
  db:
    image: mysql
    healthcheck:
      test: ["CMD", "mysqladmin", "ping", "-h", "localhost"]
      timeout: 20s
      retries: 10
  redis:
    image: redis
    healthcheck:
      test: ["CMD", "redis-cli", "ping"]
      interval: 10s
      timeout: 5s
      retries: 3

最终的脚本

bash 复制代码

version: '2'
services:
  redis:
    image: redis:latest
    ports:
      - "6379:6379"
    container_name: "redis"
    depends_on:
      mysql:
        condition: service_healthy
    healthcheck:
      test: ["CMD", "redis-cli", "ping"]
      interval: 10s
      timeout: 5s
      retries: 3
    networks:
      - dev
  mysql:
    image: mysql:5.6
    ports:
      - "3306:3306"
    environment:
      MYSQL_ROOT_PASSWORD: "123456"
    container_name: "mysql"
    healthcheck:
      test: ["CMD", "mysqladmin", "ping", "-h", "localhost"]
      timeout: 20s
      retries: 10
    networks:
      - pro
  tomcat:
    image: tomcat:8
    ports:
      - "8080:8080"
    volumes:
      - /usr/local/tomcat/webapps:/usr/local/tomcat/webapps
    container_name: "tomcat"
    depends_on:
      mysql:
        condition: service_healthy
      redis:
        condition: service_healthy
    networks:
      - pro
      - dev
networks:
  dev:
    driver: bridge
  pro:
    driver: bridge

五、docker集群

1.概述

Docker Swarm 是 Docker 官方推出的容器集群管理工具，基于 Go 语言实现。使用它可以将多个 Docker 主机封装为单个大型的虚拟 Docker 主机，快速打造一套容器云平台。

Docker Swarm 是生产环境中运行 Docker 应用程序最简单的方法。作为容器集群管理器，Swarm 最大的优势之一就是 100% 支持标准的 Docker API。各种基于标准 API 的工具比如 Compose、docker‑py、各种管理软件，甚至 Docker 本身等都可以很容易的与 Swarm 进行集成。大大方便了用户将原先基于单节点的系统移植到 Swarm 上，同时 Swarm 内置了对 Docker 网络插件的支持，用户可以很容易地部署跨主机的容器集群服务。

Docker Swarm 和 Docker Compose 一样，都是 Docker 官方容器编排工具，但不同的是，Docker Compose 是一个在单个服务器或主机上创建多个容器的工具，而 Docker Swarm 则可以在多个服务器或主机上创建容器集群服务，对于微服务的部署，显然 Docker Swarm 会更加适合。

2.需求概述

制作一个nginx镜像，需要将该nginx镜像运行指定数目到容器，而且容器是分散在不同的dcoker主机中的

3.环境概述

主机 / IP	作用	时间同步
node1/192.168.217.151	master (manager node)	主机
node2/192.168.217.153	worker
node3/192.168.217.156	worker

4.镜像准备

基于Dockerfile常见nginx镜像

bash 复制代码

mkdir /root/nginx
cd /root/nginx

创建nginx首页文件

bash 复制代码

echo "nginx is running!!! v1"  > index.html

编写Dcokerfile文件

bash 复制代码

vim Dockerfile

bash 复制代码

# 用于构建的centos_yum:v1镜像需要有yum源，和epel拓展源

FROM centos_yum:v1
RUN yum -y install nginx
ADD index.html /usr/share/nginx/html/
EXPOSE 80
CMD ["nginx", "-g", "daemon off;"]

创建v1镜像

bash 复制代码

docker build -t centos_nginx:v1 .

创建v2镜像，修改一下首页文件

bash 复制代码

echo "nginx is running!!! v2"  > index.html

docker build -t centos_nginx:v2 .

5.集群搭建

1）创建工作节点

将node1节点作为master节点

bash 复制代码

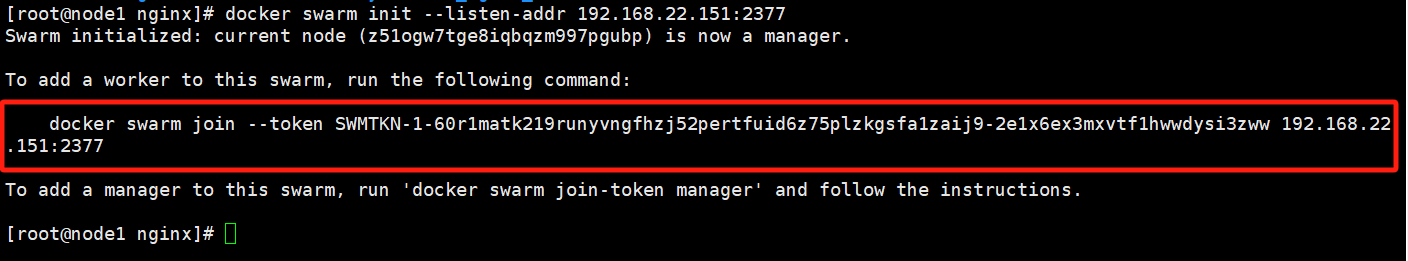

docker swarm init --listen-addr 192.168.22.151:2377

2）添加工作节点

将上面的红色的字体添加到工作节点，也就是另一台虚拟机

这个节点成功

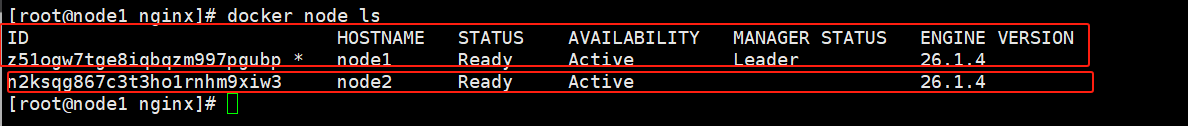

一台主节点也就是master节点，一台工作节点

3）将镜像打包到node2节点

这里我们创建了的镜像放到私有仓库让另一台虚拟机拉取

bash 复制代码

# 将构筑的镜像 centos_nginx:v1 和 v2打上标签上传到私有仓库
docker tag centos_nginx:v1 192.168.22.151:5000/centos_nginx:v1
docker tag centos_nginx:v2 192.168.22.151:5000/centos_nginx:v2

# 上传到私有仓库
docker push 192.168.22.151:5000/centos_nginx:v1
docker push 192.168.22.151:5000/centos_nginx:v1

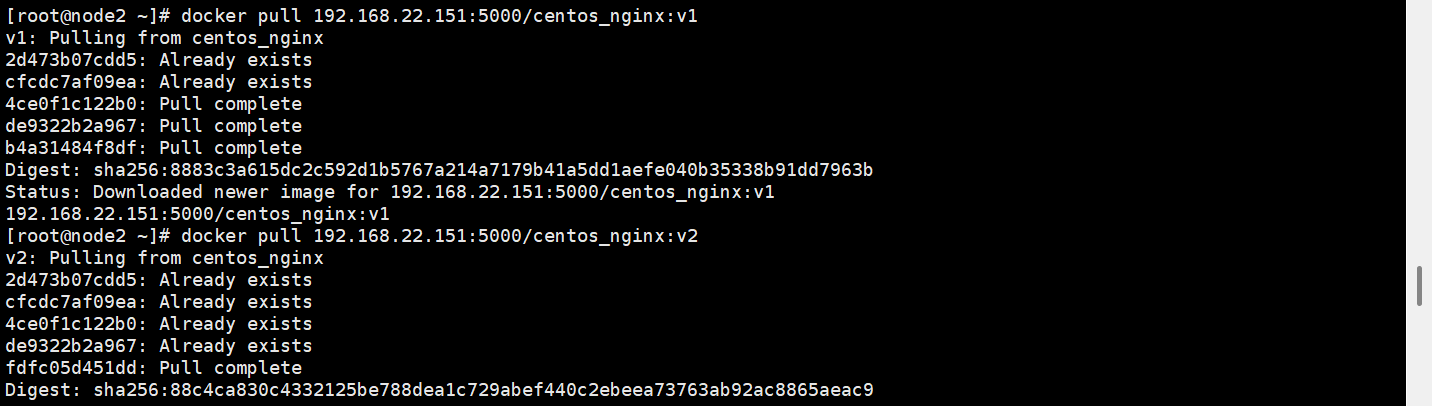

上传上去之后另一台虚拟机拉去上传的两个镜像

4）发布服务

bash 复制代码

docker service create --replocas 2 --publish 8080:80 -name nginxsvc 192.168.22.151:5000/centos_nginx:v1

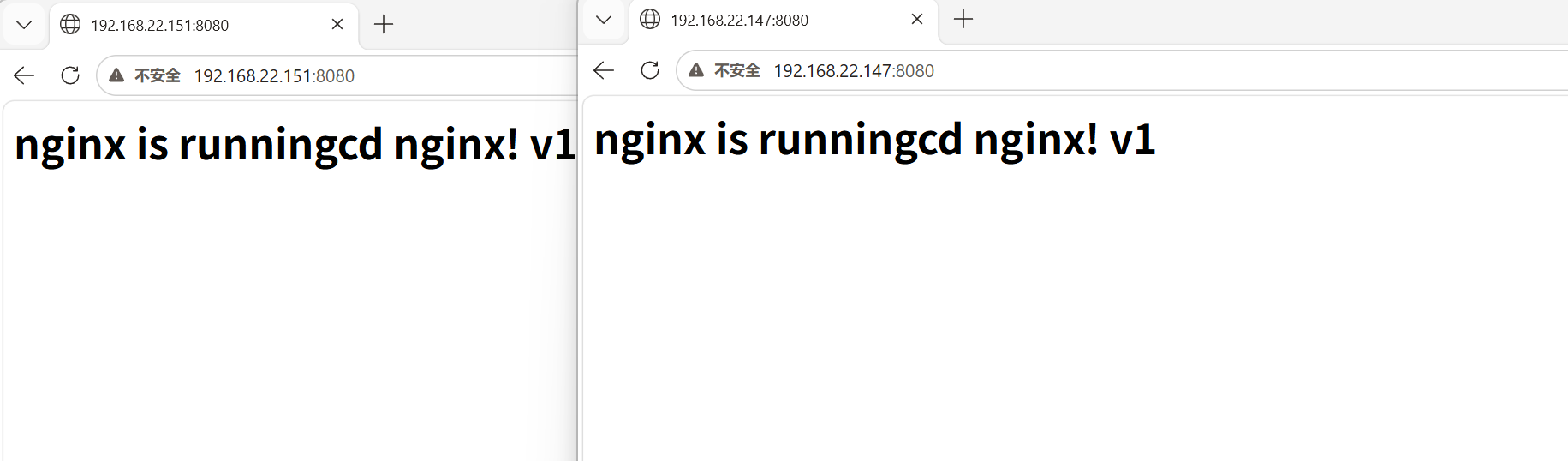

此时两台主机都能访问到网页8080

5）常用指令

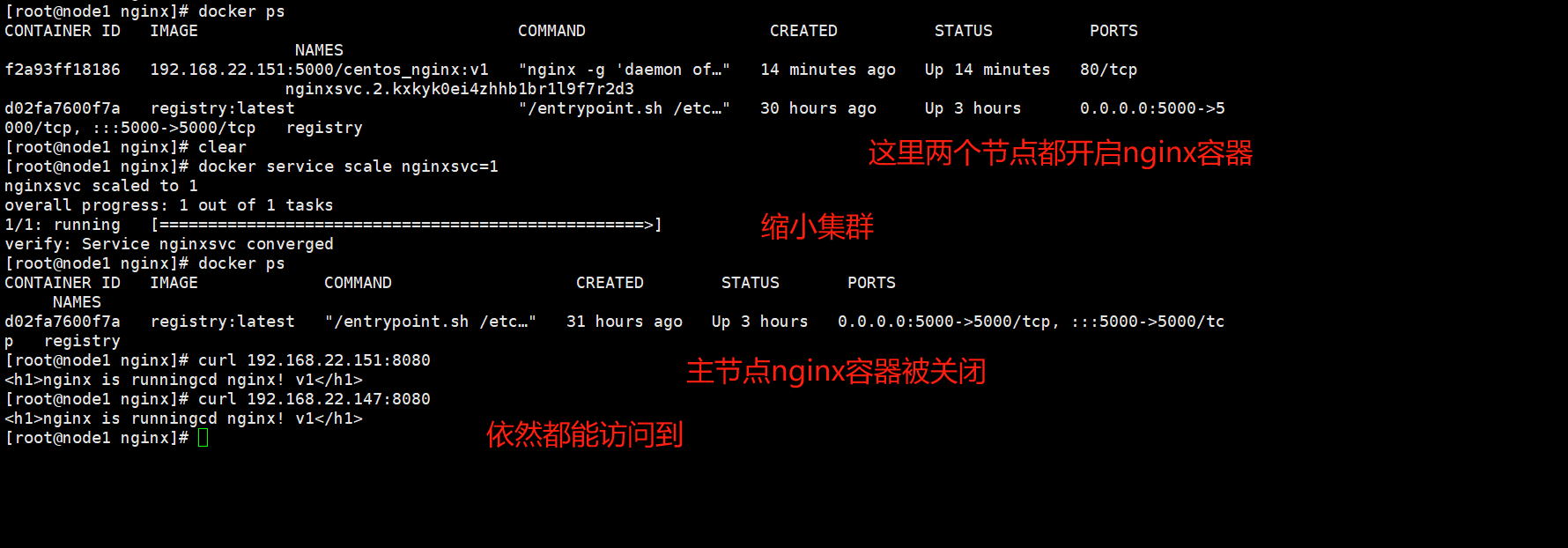

扩大或缩小

bash 复制代码

docker service scale nginxsvc=3
docker service scale nginxsvc=1

这里是位于主节点192.168.22.151

这里docker集群只要有一台nginx容器，存在就都能访问到什么原因，就是因为集群只要有一台nginx容器开启的状态就都访问的到，当请求到未开启nginx容器的服务器的时候会将请求转发到开启nginx容器的主机上，每个节点都是一个隐形的游览器

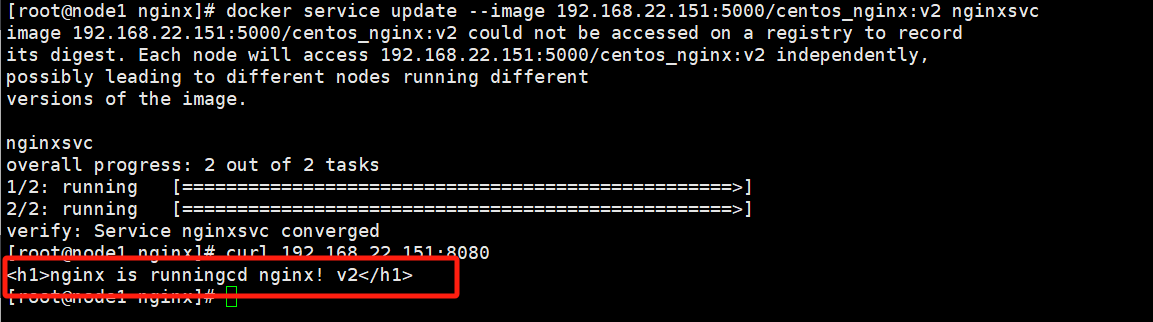

滚动更新

bash 复制代码

docker service update --image 192.168.22.151/centos-nginx:v2 nginxsvc

版本回退

bash 复制代码

docker service update --image 192.168.22.151/centos-nginx:v1 nginxsvc

和上述一致

删除服务

bash 复制代码

docker service rm nginxsvc
