前言：从数字孪生到鸿蒙 3D

大家好，我是你们老朋友木斯佳，熟悉我的朋友们知道，我长期从事物联网、数据可视化相关开发。过去几年里，我在各种平台上折腾过 3D 可视化：WebGL、Unity、自研引擎......也一直在关注鸿蒙在 3D 方向上的进展。

坦白说，在 HarmonyOS 6.0 之前，ArkGraphics 3D 的能力还比较单薄。那个时候：

• 开发者主要能做的，是轻量化的模型展示
• 真正稍微复杂一点的交互、渲染控制，往往要依赖 C API 去实现
• 对于 ArkTS 开发者来说，3D 能力的门槛并不低

但从 HarmonyOS 6.0 开始，事情发生了本质变化。ArkGraphics 3D 的生产级体验大大增强：

• 场景、节点、相机、材质、动画、后处理在 ArkTS 侧变得可组合、可控制
• 轻 3D 场景不再需要绕过 UI 框架去单独维护
• 渲染链路、资源管理、交互能力逐步形成工程闭环

作为长期在图形工程一线折腾的人，我对这种变化很敏感，也很兴奋。在实操过程中，从场景构建到骨骼动画，从坐标拾取到后处理，这条链路上的坑我基本都踩过一遍。这个专栏的目标，就是把我看到的这些变化、以及背后数学与图形在工程上的美学，用一篇一篇可落地的文章和你一起拆解。

---

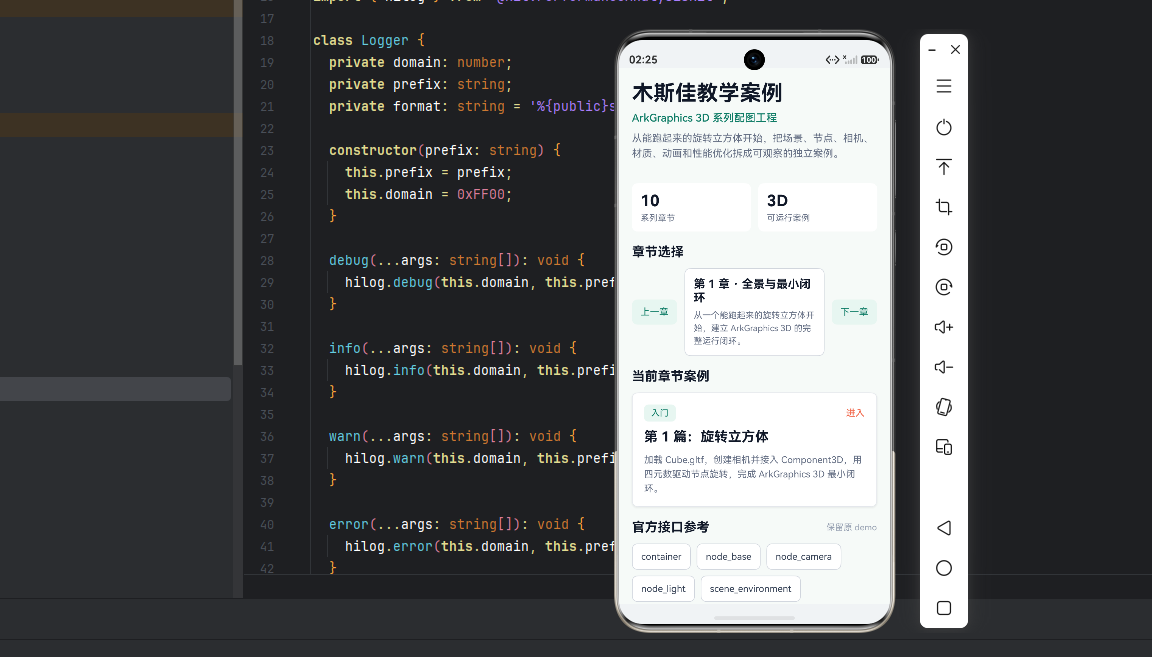

一、3D界的Hello World：先搓一个能自转的立方体

3D 教程最怕上来就讲一堆名词，读完直接劝退。

3D界的Hello World，是渲染一个立方体。

在配套代码中，本篇案例的核心链路就是这几步：

Scene.load($rawfile('gltf/Cube/glTF/Cube.gltf'))
  .then(async (result: Scene) => {
    this.scene = result;
    this.sceneOpt = { scene: this.scene, modelType: ModelType.SURFACE } as SceneOptions;

    const rf = this.scene.getResourceFactory();
    this.camera = await rf.createCamera({ name: 'Article01Camera' });
    this.camera.enabled = true;
    this.camera.position.z = 4;

    this.cube = this.scene.getNodeByPath(Constants.CUBE_PATH);
    const greenMaterial = await rf.createMaterial(
      { name: 'Article01GreenMaterial' },
      MaterialType.METALLIC_ROUGHNESS
    );
    greenMaterial.baseColor = {
      image: null,
      factor: { x: 0.12, y: 0.74, z: 0.25, w: 1.0 }
    };
    (this.cube as Geometry).mesh.materialOverride = greenMaterial;
  });

让它动起来的部分也很直接：

const halfRadian = degree * Math.PI / 360;
this.cube.rotation = {
  x: 0,
  y: Math.sin(halfRadian),
  z: 0,
  w: Math.cos(halfRadian)
};

这段代码的意义很大。它是一个能把 场景加载、资源创建、相机、材质、节点旋转、组件绑定 串成闭环的原生 3D 能力。通过 ArkGraphics 3D 先能实现"模型加载"

只要这条链路通了，后面的坐标、旋转、场景图、资源、动画、灯光、相机和交互，才有继续讲下去的基础。

---

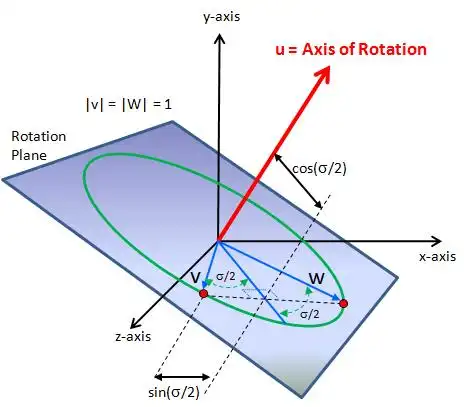

1.1 为什么旋转参数是 x, y, z, w？（四元数的"够用理解"）

你可能会好奇：为什么旋转不是 rotation: { angle: 30, axis: 'y' }，而是 x, y, z, w 四个值？

这是四元数 (Quaternion)，图形学里处理旋转的标准方式。

直观理解（不深究数学）：

• 普通欧拉角 (x, y, z) 直观但有问题------万向锁 (Gimbal Lock)：当两个旋转轴重叠时，会丢失一个旋转自由度
• 四元数用 (x, y, z, w) 表示旋转，没有万向锁 ，且插值更平滑

在本例中：

// 绕 Y 轴旋转 degree 度
const halfRadian = degree * Math.PI / 360;
cube.rotation = {
  x: 0,                        // 不绕 X 轴
  y: Math.sin(halfRadian),     // 绕 Y 轴的分量
  z: 0,                        // 不绕 Z 轴
  w: Math.cos(halfRadian)      // 标量部分
};

后续我们会完整展开四元数与万向锁的介绍，这里先记住：看到 4 个旋转参数，别慌，那是为了更稳的旋转。

---

1.2 你可能遇到的第一批坑

在跑通这个立方体的过程中，你可能会遇到这些问题：

错误现象	原因	解决方案
画面全黑	相机未启用或位置不对	检查 camera.enabled = true，相机位置在物体前方
模型加载失败	glTF 路径错误或格式不兼容	确认文件在 rawfile 目录，使用官方示例模型测试
材质替换不生效	materialOverride 赋值时机不对	确保在 Scene.load 的 .then 回调中执行
立方体不旋转	rotation 每帧未更新	使用 @State 或 aboutToAppear 中启动定时器/帧回调
旋转动画卡顿	每帧创建新对象	复用 cube 引用，不要重复 getNodeByPath
编译报错找不到 @kit.ArkGraphics3D 的类	SDK 版本低于 API 20 、或者是22、23更新时删除了一些旧的接口	检查 build-profile.json5 中的 compileSdkVersion

这些都是一些3D常见问题，如果你遇到类似情况，对照排查即可。

---

二、ArkGraphics 3D 是什么？

ArkGraphics 3D 可以理解成 鸿蒙系统里的一套原生 3D 图形能力。

它的重点不是"做一个大而全的游戏引擎"，而是把 3D 能力嵌进鸿蒙应用运行时里，让开发者能在 ArkUI 里直接：

• 构建 3D 场景
• 创建相机和光照
• 绑定材质
• 播放动画
• 做射线检测（API 20+）

2.1 三个最核心的特征

特征	说明
轻量	不是 Unity / Unreal 那种重型引擎，而是让应用"够用、够快、够原生"
原生集成	不需要单独起引擎进程，Component3D 直接作为页面的一部分渲染
以渲染为中心	关注的是加载场景、管理节点、创建资源、控制相机、控制材质、渲染到屏幕

一句话：ArkGraphics 3D 适合在鸿蒙应用里需要 3D、但不想引入重型引擎的场景。

2.2 它适合什么？

场景	为什么适合
轻 3D 展示	不需要重型引擎，也能让产品快速 3D 化
电商商品展示	旋转、缩放、点击高亮、换材质都很实用
车载 HMI	系统级集成，和 UI 共存更自然
3D 特效卡片	可以把 3D 作为界面的一部分，而不是整页替换
工业 / 设备可视化	结构清晰，节点和资源关系容易管理

2.3 它不适合什么？

场景	适合程度	原因
大型动作游戏	❌ 不适合	引擎生态、物理和工具链都不是这个方向
复杂刚体仿真	❌ 不适合	不是以物理引擎为中心
超大场景开放世界	❌ 不适合	不是重型游戏架构
需要强编辑器协作的 3D 生产管线	⚠️ 视情况	需要结合工具链，不是纯引擎闭环

2.4 如果你熟悉 Unity 或 Three.js，这里是对照表

概念	Unity	Three.js	ArkGraphics 3D
场景根对象	Scene	Scene	Scene
游戏对象/节点	GameObject	Object3D	Node
相机	Camera	Camera	Camera
光源	Light	Light	Light
材质	Material	Material	Material
组件挂载	AddComponent<T>()	add(object)	节点查找 + 属性修改
资源加载	Resources.Load() / Addressables	GLTFLoader	Scene.load() + ResourceFactory

关键差异 ：ArkGraphics 3D 的 Node 没有像 Unity 那样的 AddComponent 模式，而是通过 getNodeByPath 查找后直接操作属性。这更接近场景图遍历的思路，而不是组件化组合。

---

三、HarmonyOS 6.0 前后：能力跃迁的关键分水岭

这是很多开发者容易忽略、但非常重要的一段背景。

3.1 HarmonyOS 6.0 之前

维度	状态
ArkTS 侧能力	偏轻量展示，深度控制有限
复杂交互	需要绕过框架，使用 C API
渲染控制	不灵活
对普通应用开发者	门槛偏高

3.2 HarmonyOS 6.0 之后

维度	状态
ArkTS 侧能力	场景 / 节点 / 材质 / 动画 / 后处理完整暴露
生产级体验	显著增强，可支撑业务落地
UI + 3D 融合	Component3D + ArkUI 原生打通
学习路径	更清晰，文档和示例逐步完善

本专栏的所有案例，都基于 HarmonyOS 6.0+ 的能力编写。

如果你还在更早的版本上做 3D，会明显感受到差异。

---

四、鸿蒙图形栈与渲染链路

你可以把鸿蒙 3D 的整体链路记成一句话：

UI 层（ArkUI） → 方舟渲染层（ArkGraphics 3D） → 图形后端（Vulkan） → 显示

4.1 各层职责

层级	职责
ArkUI	页面、按钮、布局、文本、交互控件
ArkGraphics 3D	构建 3D 场景、组织渲染指令（Scene / Node / Camera / Light / Material）
Vulkan / OpenGL ES	GPU 驱动层，真正执行渲染
显示	最终输出到屏幕

4.2 CPU 和 GPU 在 3D 里各做什么？

角色	负责内容	示例
CPU	调度员：加载资源、创建对象、处理交互、更新节点参数	Scene.load()、cube.rotation = ...
GPU	工厂：顶点变换、光照计算、纹理采样、深度测试、像素输出	渲染管线执行

💡 为什么这件事重要？

很多 3D 卡顿不是"模型太大"，而是：

• 每帧重复创建资源
• 不必要的重算
• 过多的透明混合
• 资源释放不及时

4.3 逃不开的坐标系：世界、局部、相机、屏幕

在 3D 世界里，一个顶点要经过 4 次坐标变换才能变成屏幕上的像素：

坐标系	说明	ArkGraphics 中的体现
局部坐标系 (Local)	模型自身的原点	glTF 文件内定义的顶点位置
世界坐标系 (World)	场景中的绝对位置	node.position
相机坐标系 (View)	相对于相机的坐标	camera.position + 朝向
裁剪/屏幕坐标系 (Projection/Screen)	最终输出的 2D 坐标	由相机投影矩阵自动计算

为什么这个重要？

当你要做射线检测（点击拾取物体）时，需要把屏幕坐标 (x, y) 反向变换回世界坐标系的射线。不理解这 4 层变换，交互就无从谈起。

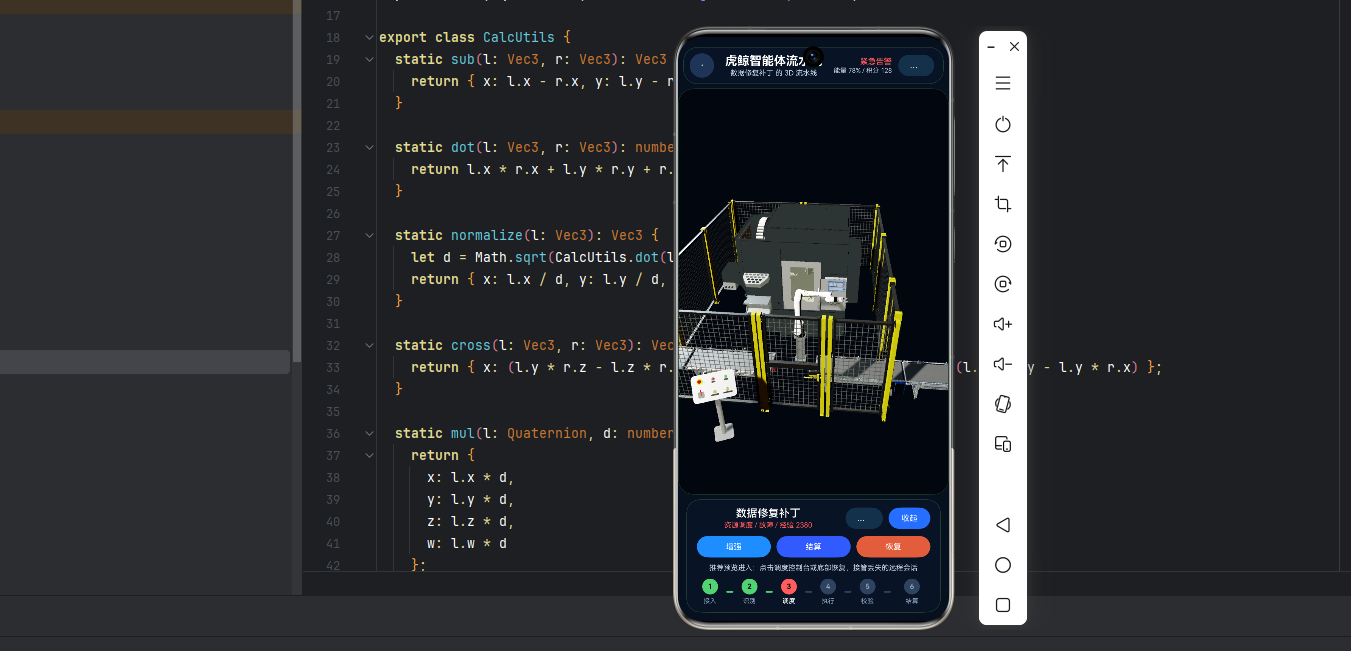

后续会专门展开矩阵运算，这里先建立坐标系的概念框架。截止目前，鸿蒙官方并没有坐标系相关的辅助工具类，但是有盒模型相关工具类。后续我会带大家一一实现这些实用工具类，

4.4 一个旋转立方体，性能开销有多大？

实测（HarmonyOS 6.0，Mate 60 Pro）：

指标	数值
帧率	稳定 60 FPS
CPU 占用	~3% (单核)
GPU 占用	~2%
内存增量	~35 MB（含引擎开销）

这说明 ArkGraphics 3D 的基础渲染开销很低。后续当你加入复杂模型、多光源、阴影、后处理时，才是真正考验优化的开始。

---

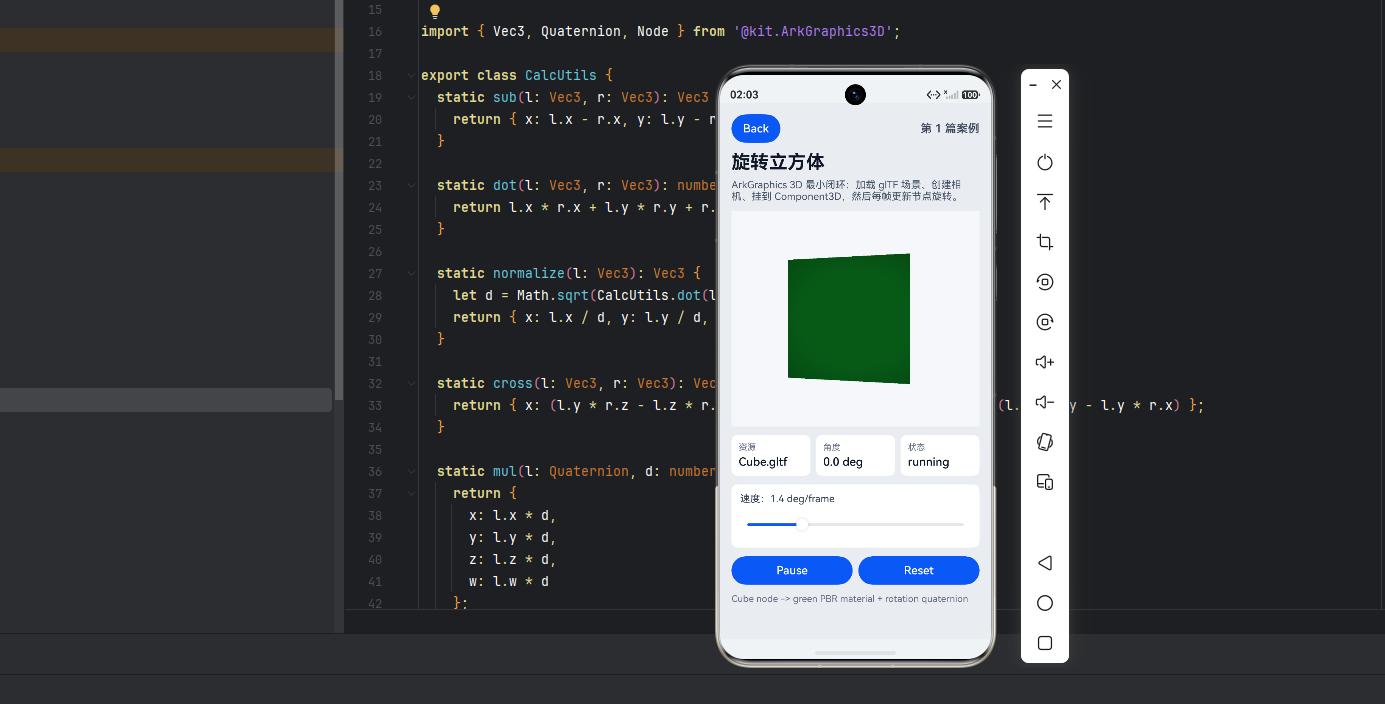

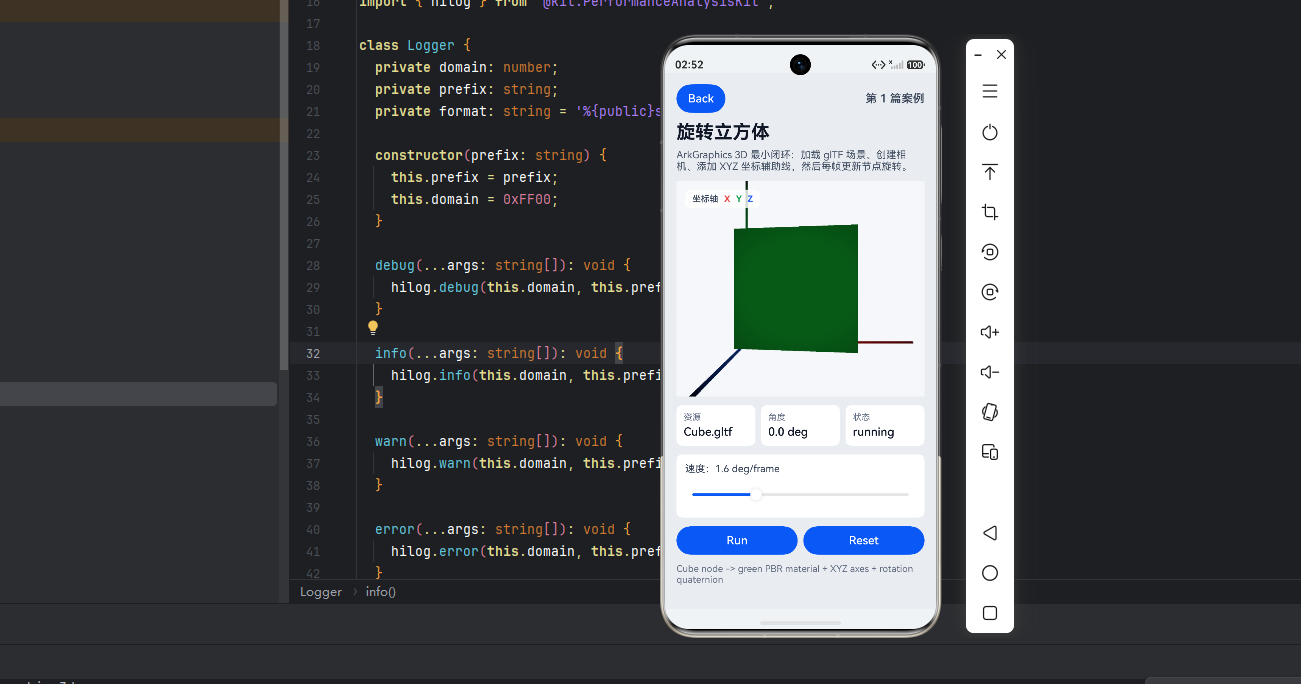

五、案例一：旋转立方体的完整闭环

这一节是整篇文章的落地核心。配套代码做了几件很典型的事：

1. 加载一个 glTF 立方体场景
2. 创建相机
3. 把 3D 场景挂到 Component3D
4. 给立方体换一个更直观的绿色材质
5. 每帧更新立方体四元数旋转

前置知识：我们加载的是什么？（glTF 简介）

本例加载的是 Cube.gltf。glTF 是 3D 模型的"JPEG 时代标准"：

文件类型	说明	特点
.gltf (JSON)	描述场景结构、节点、材质、动画	可读，纹理单独存放
.glb (二进制)	上述内容打包成一个文件	体积小，适合网络传输

一个最简单的 glTF 包含：

• meshes：顶点位置、法线、UV 坐标
• nodes：层级关系、变换矩阵
• materials：材质参数（PBR 工作流）
• scenes：根场景引用

理解 glTF 结构，能帮你更好地理解 getNodeByPath 的路径从哪来。

5.1 完整代码链路解读

// ① 加载场景
Scene.load($rawfile('gltf/Cube/glTF/Cube.gltf'))
  .then(async (scene: Scene) => {
    // ② 获取资源工厂
    const rf = scene.getResourceFactory();

    // ③ 创建相机
    const camera = await rf.createCamera({ name: 'Article01Camera' });
    camera.enabled = true;
    camera.position.z = 4;

    // ④ 找到立方体节点
    const cube = scene.getNodeByPath(Constants.CUBE_PATH);

    // ⑤ 创建绿色材质
    const greenMaterial = await rf.createMaterial(
      { name: 'Article01GreenMaterial' },
      MaterialType.METALLIC_ROUGHNESS
    );
    greenMaterial.baseColor = {
      image: null,
      factor: { x: 0.12, y: 0.74, z: 0.25, w: 1.0 }
    };

    // ⑥ 替换材质
    (cube as Geometry).mesh.materialOverride = greenMaterial;
  });

5.2 逐 API 解读：每一行在做什么

代码	作用	注意事项
Scene.load($rawfile(...))	异步加载 glTF 场景	返回 Promise，需要 await 或 .then
scene.getResourceFactory()	获取资源工厂	用于创建相机、材质、光源等
rf.createCamera({ name })	创建相机	需要设置 enabled = true 才会生效
camera.position.z = 4	设置相机位置	相机默认看向原点 (0,0,0)
scene.getNodeByPath(path)	按路径查找节点	路径取决于 glTF 内部结构
rf.createMaterial(name, type)	创建 PBR 材质	METALLIC_ROUGHNESS 是标准 PBR 工作流
material.baseColor.factor	设置基础色 RGBA	值范围 0~1，这里是绿色 (0.12, 0.74, 0.25)
mesh.materialOverride = material	替换材质	会覆盖 glTF 中的原始材质

5.3 这条链路教会你什么？

Scene.load
  → ResourceFactory
    → Camera
      → Node
        → Material
          → Component3D
            → Rotation

只要能把这条链路看懂，才能真正理解能在鸿蒙页面里工作的 3D 场景体系。

六、传统 3D 概念的鸿蒙落点（速查表）

每个 ArkGraphics 3D 概念背后，都对应一个经典图形学概念。

传统 3D 概念	传统含义	ArkGraphics 3D 中的对应
场景图	管理物体层级关系	Scene + getNodeByPath()
相机	定义视角和投影	createCamera() + position
材质	表面外观属性	createMaterial() + baseColor
四元数	平滑旋转	rotation.x / y / z / w
glTF	3D 模型标准格式	Scene.load(.gltf)
MVP 矩阵	模型 → 世界 → 视图 → 投影	节点变换 + 相机参数

---

总结

如果你只带走一个结论，那就是：

ArkGraphics 3D 在鸿蒙 6.0 后已经可以对标老牌渲染体系的开发体验了。

它最适合做的，不是替代 Unity，而是在鸿蒙应用中补足 3D 表达和交互能力。

本篇的旋转立方体，只是一个入口。它证明的不是"我能渲一个方块"，而是：

场景加载 + 资源创建 + 相机 + 材质 + 节点更新 = 完整闭环

如果你已经跑通了第一个旋转立方体，后续我会带大家理解 ArkGraphics 里必须知道的那几个概念：坐标系、向量、矩阵、MVP。没有这些，后面的相机、光照、交互全都讲不透。
