1、RoCEv2 实现原理

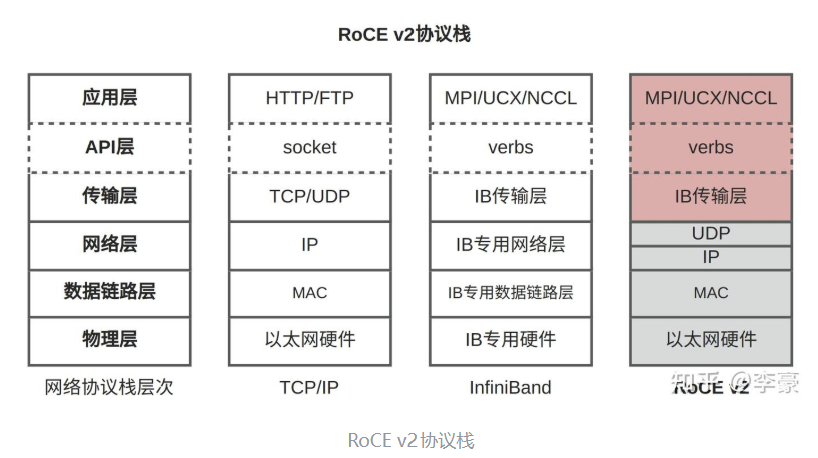

RoCE(RDMA over Converged Ethernet)，即基于以太网的RDMA技术，允许在不依赖infiniband专用硬件的情况下使用RDMA。RoCE v2版本基于以太网的UDP协议，UDP目标端口4791保留给RoCE v2流量，将IB的传输层作为UDP的payload（即TCP/IP协议栈的应用层）数据。协议栈对照图如下：

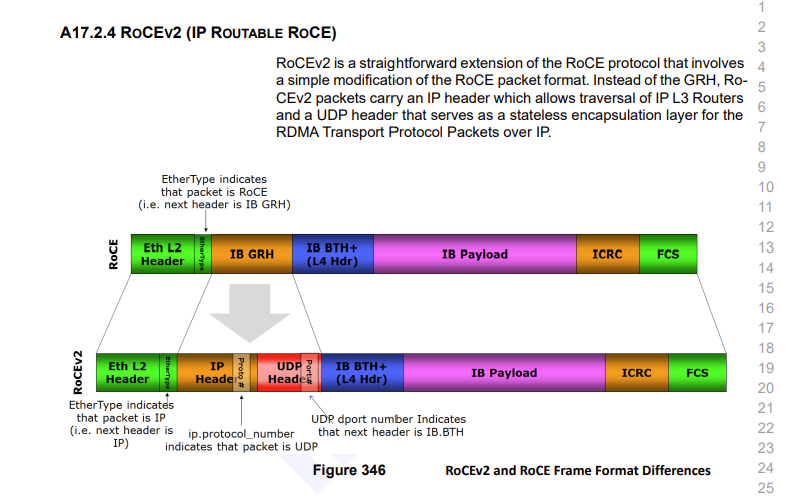

RoCE v2的报文格式如下:
2、先看一下各个头结构

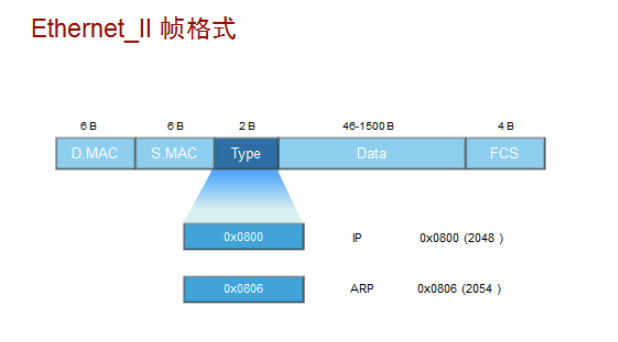

2.1 Eth 帧结构
对于RoCE v2 with IPv4： type设置为 0x0800.
- DMAC（Destination MAC）是目的MAC地址。DMAC字段长度为6个字节，标识帧的接收者。
- SMAC（Source MAC）是源MAC地址。SMAC字段长度为6个字节，标识帧的发送者。
- Type（类型字段）用于标识数据字段中包含的高层协议，该字段长度为2个字节。类型字段值为 0x0800的帧代表IP协议帧；类型字段值为0806的帧代表ARP协议帧。
- Data（数据字段）是网络层数据，最小长度必须为46字节以保证帧长至少为64字节，数据字段的最大长度为1500字节。
- FCS（循环冗余校验字段）提供了一种错误检测机制。该字段长度为4个字节。

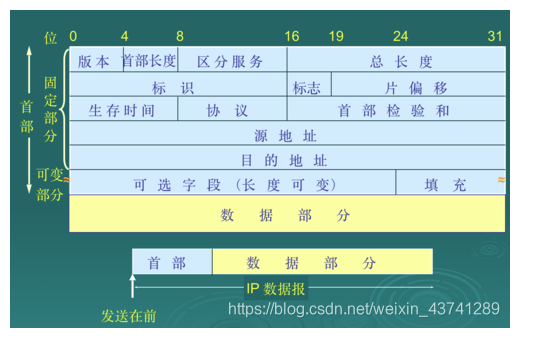

2.2 IP 头部结构定义
IP协议是TCP/IP协议族中的核心协议。TCP、UDP、ICMP和IGMP数据都通过IP数据传输。IP协议提供了一种尽力而为、无连接的数据包交付服务。"无连接"意味着IP协议是不维护网络单元中数据报相关的任何链接状态信息，每个数据报独立于其他数据报处理，这就意味着IP数据报可不按顺序交付。
主要说一下IPv4：
固定头部分为20B,可选长度最长为40B，所以头部长度在20~60B
具体的IP 头部介绍，参考之前的写的文章：
linux之网络子系统（10）-MAC帧、数据报、段 的头部信息-CSDN博客
这里只介绍几个部分：

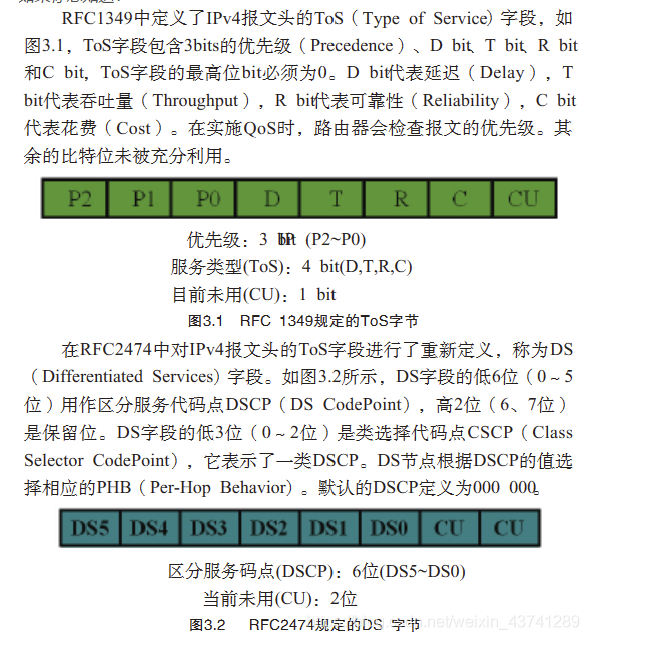

1、区分服务（DS和ECN） ：8bits。DS为区分服务字段（6bits）,ECN为显示拥塞通知（2bits）。DS代表了不同的QoS（服务质量）策略，ECN代表类在拥塞时做出的不同策略。例如：0110 10（Differentiated Services Codepoint:Assured Forwarding 31）和00
ECN对报文在路由器中转发策略的影响：
1、当拥塞发生时，针对ECN=00的报文，走原有普通非ECN流程，即，进行RED丢包。
2、当拥塞发生时，针对ECN=01或ECN=10的报文，都需要修改为ECN=11，并继续转发流程。
3、当拥塞发生时，针对ECN=11的报文，需要继续转发。
| CT | CE | Name |
|---|---|---|
| 0 | 0 | Not ECT |
| 0 | 1 | ECT（1） |
| 1 | 0 | ECT（0） |
| 1 | 1 | CE |
RED介绍：Random Early Detection（随机早期检测）
功能：它是一种拥塞避免机制。它不像传统方式那样等队列满了才丢包，而是通过监控平均队列长度来提前预判拥塞。
工作流程：它会随机选择一部分数据包进行丢弃（或标记），以此向发送端"暗示"网络即将拥堵，请主动减速，从而避免后续出现更严重的丢包和延迟
CT:Non ECN-Capable Transport（不支持ECN的传输）
含义：这类报文不支持显式拥塞通知（ECN）机制。当发生拥塞时，它们无法理解"标记"，因此对它们只能走传统路线------即直接丢包（比如通过你提到的RED算法）。
CE:Congestion Encountered（遇见拥塞）
这是一个"拥塞标记"。当网络设备（如路由器）发生拥塞时，如果遇到支持ECN的报文（CT=01或10），它不会直接丢包，而是把报文的这个标记位改为 11（即打上CE标记），相当于告诉接收端："网络已经堵了，快通知发送端减速"
2、标识：16bits。
发送主机通常在每次发送数据报时将一个内部计算器加1,并将此值赋给标识字段。IP是无连接服务,该字段不是为了表明顺序,数据报不存在按序接收的问题。当数据报由于长度超过网络的MTU而必须分片时，这个标识字段的值就被复制到所有的数据报片的标识字段中，等到重组的时候，相同标识符的值的数据报就会被重新组装成一个数据报
3、标志 ：3bits。用于分片。例如：010b.
低位（最右）叫做MF （More fragments）：取零表示这是最后一个分片了，取1表示后面还有若干个数据。
中间位叫DF （Don't fragments）：表示不进行分片。
最高位（最左）：保留位，还未使用。
4、片偏移 ：13bits。例如：0 0000 0000 0000b
在数据报分片后，该片在分组中的相对位置，片偏移以8B为基本单位。说明，分片的长度必须都是8B的整数倍。
5、生存周期（TTL） ：8bits。例如：0x33H。数据报在网络中的寿命，为数据报经过路由器的数据量，每经过一个路由器，该值就减一，到零则视为不可达，被抛弃。
6、协议 ：8bits。例如：0x11H(17,为UDP协议).指明上层协议，即数据部分携带的是哪种协议的数据。**常见17（UDP）**和6（TCP）,此处的RoCE v2 是基于UDP 实现的，所以是17.
2.3 UDP 头部结构
UDP（User Datagram Protocol）是一种保留消息边界的简单的面向数据报（无连接）的传输层协议。提供差错检测，是尽最大努力的交付。
将ip和udp放在一起说，是因为UDP在IP协议上改动比较小，只增加了最基本的服务：复用、分用和差错检测。
注意：IP协议是没有提供差错检验的，IP协议的检验和只对IP协议的头部进行了检验。
DNS使用的是UDP协议。

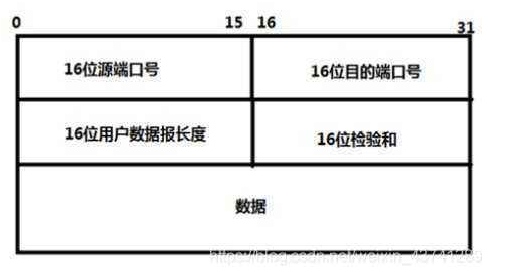

UDP 首部：
UDP 头部具体介绍，参考链接：
linux之网络子系统（10）-MAC帧、数据报、段 的头部信息-CSDN博客
这里只介绍，在RoCE v2 中， UDP的目的端口是固定的， 是 4791。
2.4 IB BTH+

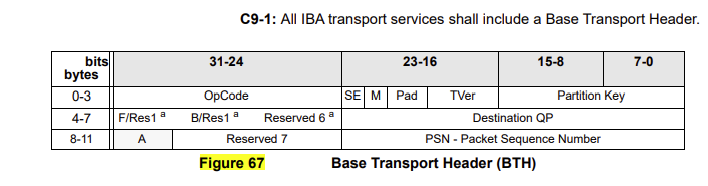

- BTH(Base Transport Header)，是对消息的传输层描述，包括OpCode, Destination QPN, 发送方PSN等字段。

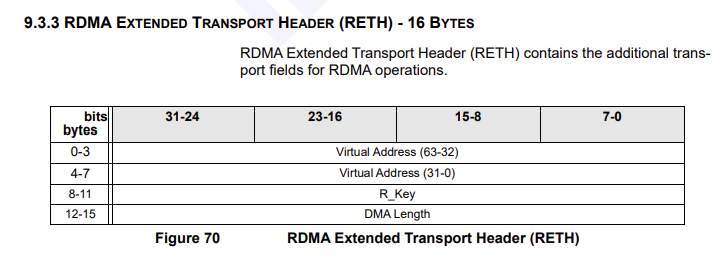

- RETH(RDMA Extended Transport Header)，这部分是可选的，SEND的时候不需要，WIRTE的时候存在，主要用于描述远端的VA、RKey、DMA length信息。

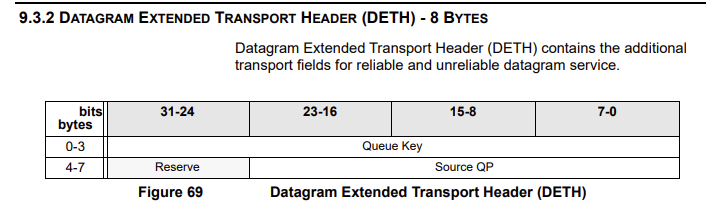

- DETH (DATAGRAM EXTENDED TRANSPORT HEADER )，这是CM API 建链时， 才有的头部信息，是可选的，后面会抓包分析。
3、wireshark抓包分析报文头部信息

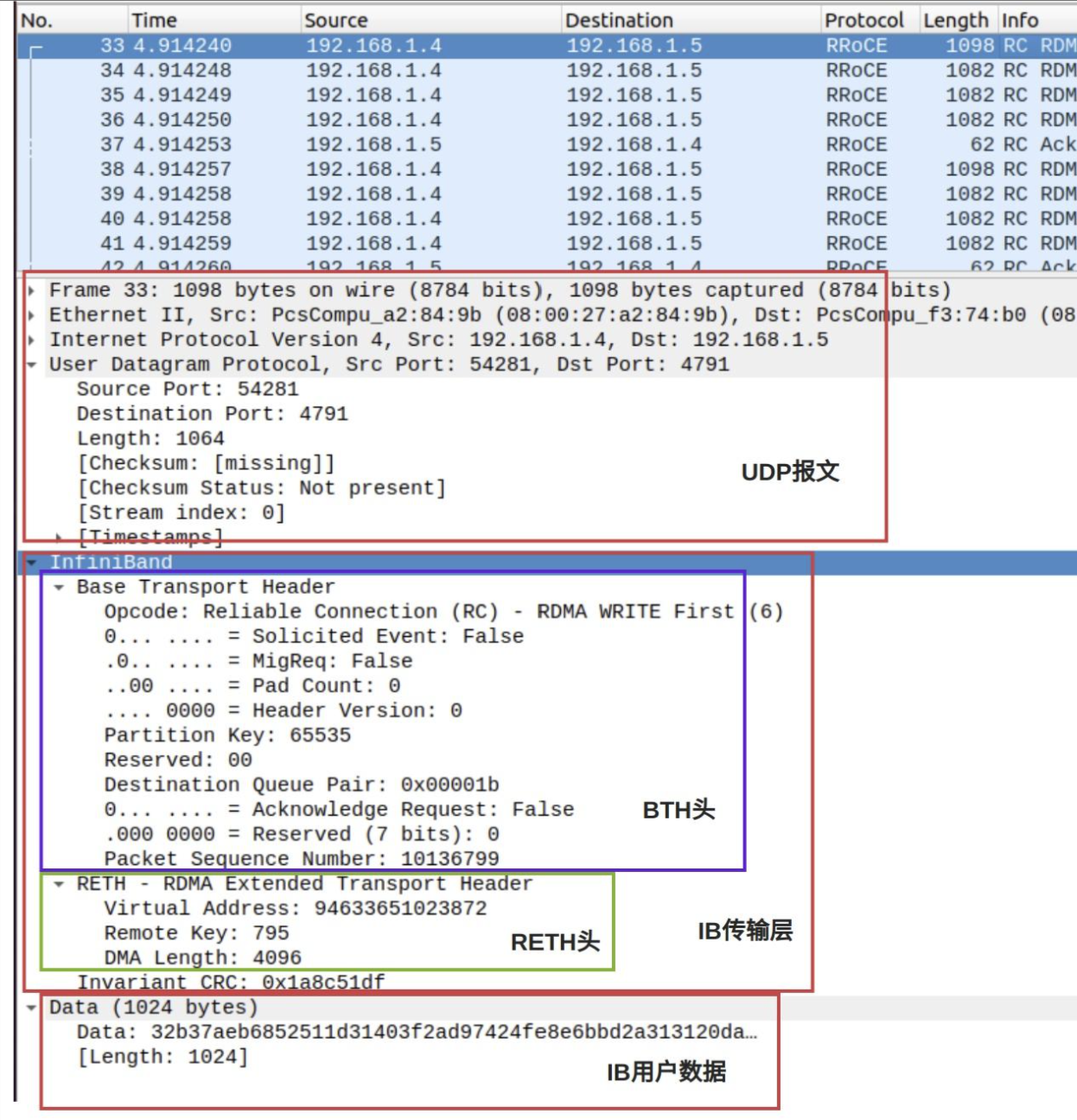

我自己抓的包，没有打开UDP头部，先借用网友的图：
InfiniBand传输层之上就是payload，即应用层数据(data)。

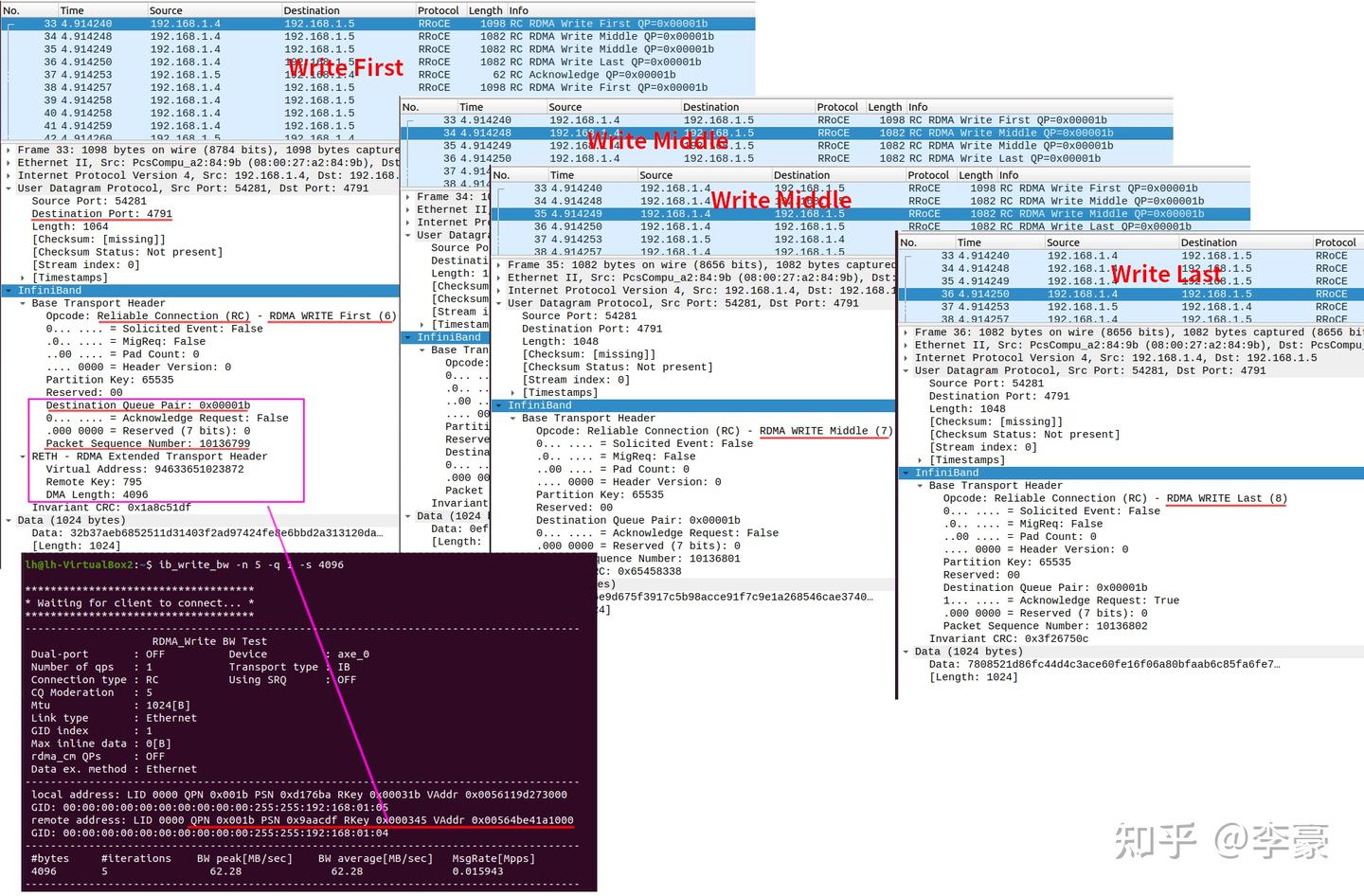

当报文超过RDMA的MTU时，RDMA传输层会做拆包，本例中我们使用RDMA WRITE像对端写入4096字节的数据，RDMA MTU选择的是1024，所以会被差分成4个报文，具体的报文内容如下图，请留意报文中Opcode的细微差异（Write First, Write Middle, Write Last）：

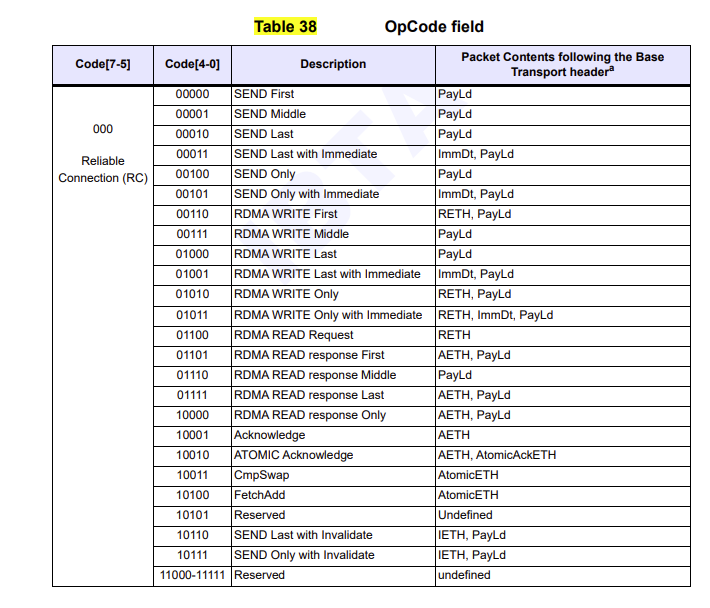

关于RC(Reliable Connection)类型链接所有的OpCode如下表，感兴趣的话可以查看InfiniBand Architecture Specification的第九章节Transport Layer。

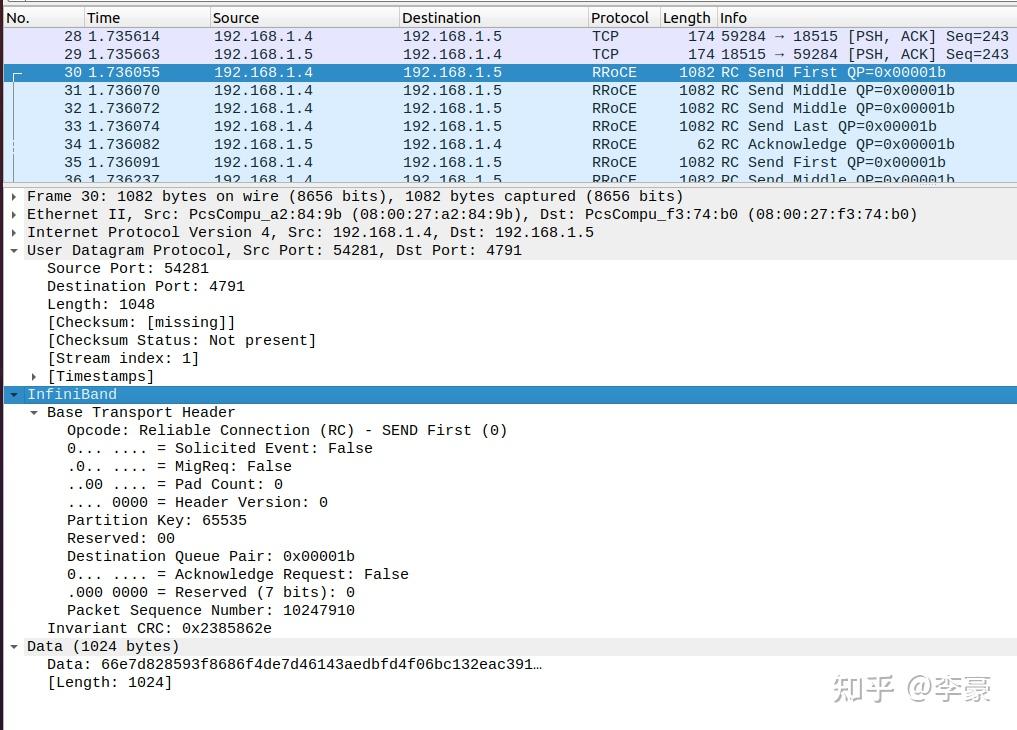

表中说明SEND也可能会出现拆包，类似的也有Send First, Send Middle, Send Last这几种传输层OpCode，关于RDMA Send的抓包如下图：
