YOLOv10轮毂缺陷检测（上）——环境搭建与模型训练

YOLOv10 轮毂缺陷检测（上）------环境搭建与模型训练

系列导读 ：本文是"YOLOv10 轮毂缺陷检测"系列的第一篇，主要介绍项目背景、环境搭建、数据集制作与模型训练全流程。第二篇将聚焦模型推理与 PyQt5 可视化检测应用的开发，两篇文章合为一个完整的工业缺陷检测小项目。

数据集在百度网盘：dataset_part.7z

链接: https://pan.baidu.com/s/1You0gylRxu41lb2BCz66pg?pwd=ibyk 提取码: ibyk

--来自百度网盘超级会员v3的分享

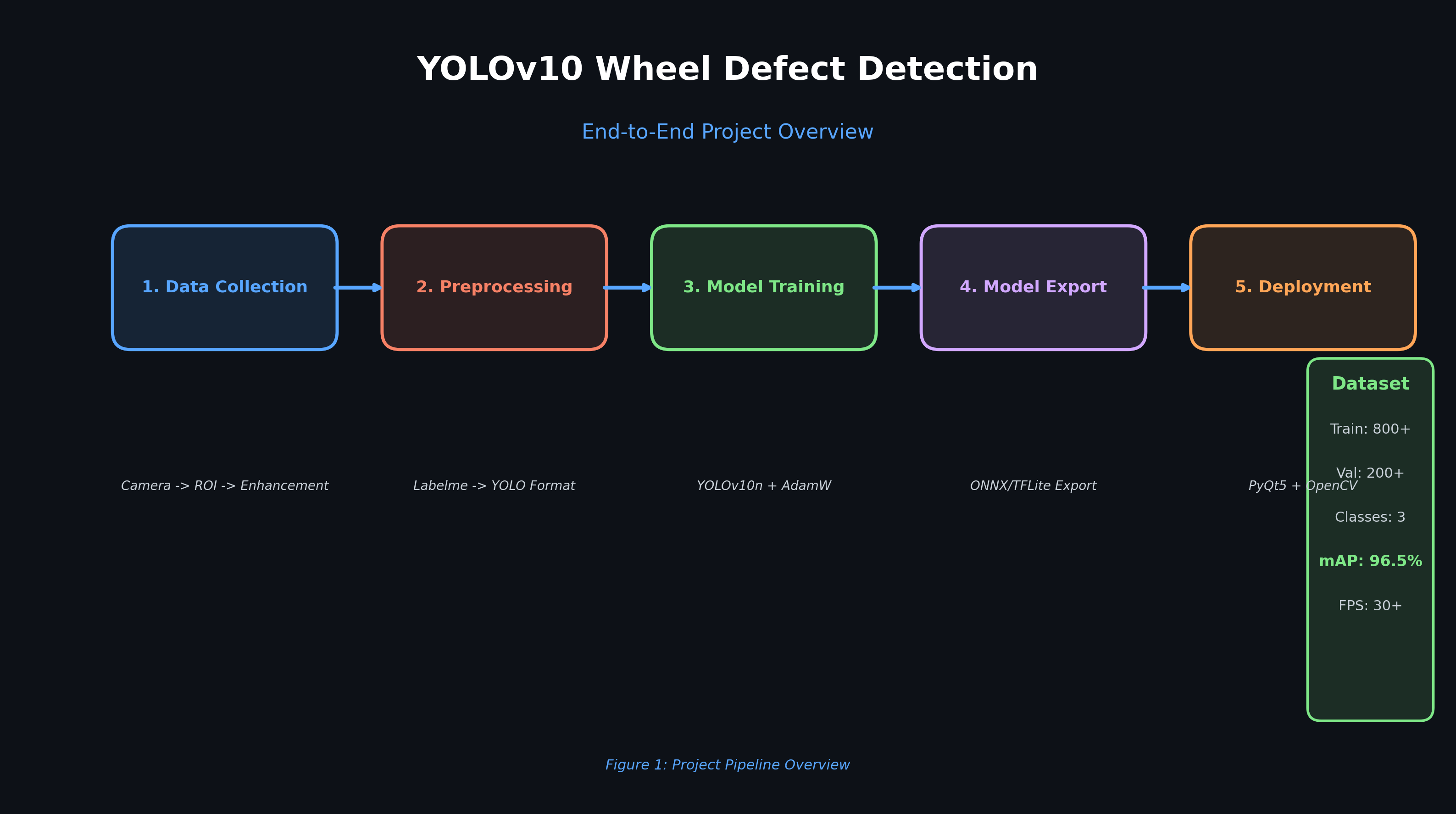

一、项目背景与整体架构

在汽车制造与维修行业中，轮毂作为连接车身与轮胎的核心零件，其质量直接关系到行车安全。传统的人工目检效率低、误检率高，难以满足现代化生产线的需求。

本项目基于 YOLOv10 ------目前业界最新的 YOLO 系列目标检测模型，构建一套轮毂缺陷自动检测系统，实现对以下三类状态的精准识别：

类别 ID	英文标签	中文含义
0	Pass	合格品
1	Outer broken	外密封圈破损
2	Fixed plate broken	密封圈固定板破损

整个项目由两大部分组成：

复制代码

YOLOv10_project/
├── yolov10/                    # YOLOv10 核心框架（GitHub 拉取）
│   ├── dataset_part/           # 数据集与训练相关
│   │   ├── dataset_part/       # 实际数据集目录
│   │   │   ├── images/         # 图像文件
│   │   │   │   ├── train/      # 训练集
│   │   │   │   ├── val/        # 验证集
│   │   │   │   └── test/       # 测试集
│   │   │   └── labels/         # YOLO 格式标注文件
│   │   ├── mydata.yaml         # 数据集配置
│   │   ├── yolov10n_my.yaml    # 模型结构配置
│   │   └── train.py            # 训练启动脚本
│   ├── weights/                # 预训练权重
│   │   └── yolov10n.pt         # YOLOv10n 预训练模型
│   └── runs/                   # 训练输出（自动生成）
│       └── train/my_first_exp/ # 本次训练结果
└── project/                    # 检测应用
    ├── best.pt                 # 训练得到的最优权重
    ├── UiMain.py               # PyQt5 UI 布局定义
    ├── 汽车零件缺陷检测系统.py  # 主程序逻辑
    └── pre.py                  # 命令行推理测试

二、YOLOv10 简介

YOLOv10 由清华大学团队于 2024 年提出，在保持高检测精度的同时大幅降低了推理延迟。其核心创新点包括：

1. NMS-Free 双标签分配策略

传统 YOLO 依赖非极大值抑制（NMS）来过滤重复检测框，YOLOv10 通过引入一对一（one-to-one）与一对多（one-to-many）的双标签分配机制，在训练时利用 one-to-many 提升特征学习，在推理时直接使用 one-to-one 输出唯一结果，彻底消除 NMS 后处理延迟。

2. 全面效率-精度驱动的模型设计

轻量级分类头：降低分类部分的计算冗余
空间-通道解耦下采样（SCDown）：在保持感受野的同时减少参数量
大核卷积（PSA）：全局感受野增强，低成本融合全局信息
C2fCIB 模块：倒置瓶颈结构优化特征提取效率

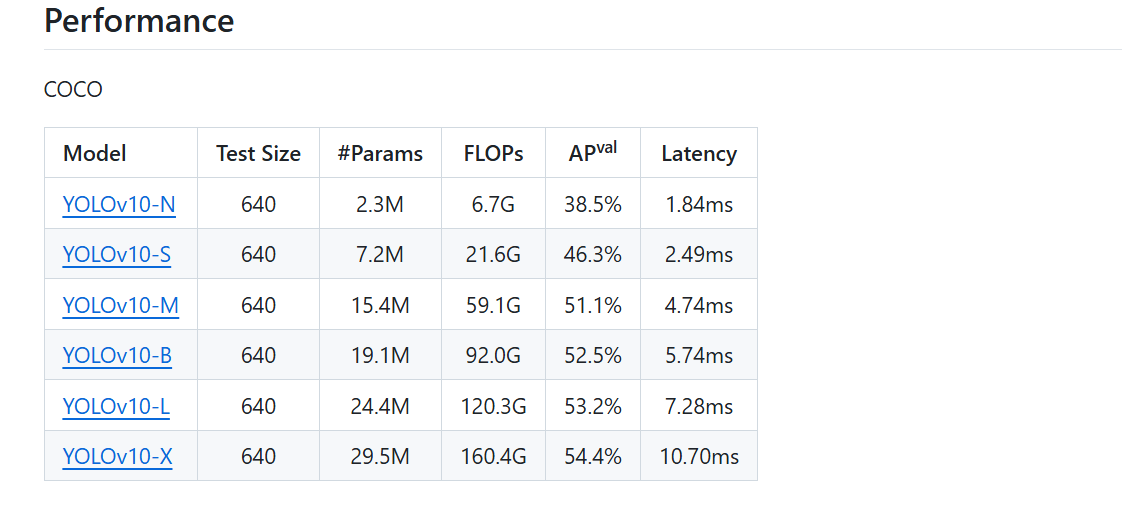

模型家族对比（越小越适合边缘部署）：

本项目选用 YOLOv10n（Nano 版本），参数量最小，适合快速实验和边缘部署。

三、环境搭建

3.1 拉取 YOLOv10 仓库

bash 复制代码

# 从 GitHub 克隆 YOLOv10 官方仓库
git clone https://github.com/THU-MIG/yolov10.git
cd yolov10

注：详细git操作可以参考这篇《每天一个小技能------GitHub入门》博客文章和《YOLOv5 实战：从 GitHub 拉取到自定义数据集训练》博客文章

。

3.2 使用 uv 管理 Python 环境

uv 是由 Astral 团队开发的新一代 Python 包管理器，速度比 pip 快 10-100 倍，并提供完整的环境隔离。推荐用它替代传统的 pip + virtualenv 工作流。

详细uv操作，可以参考《uv工具详解------Python包与项目管理器完全指南》博客文章。

bash 复制代码

# 安装 uv（Windows PowerShell）
powershell -ExecutionPolicy ByPass -c "irm https://astral.sh/uv/install.ps1 | iex"

# 验证安装
uv --version

3.3 安装依赖

bash 复制代码

# 进入项目目录
cd yolov10

# 安装 requirements.txt 中的所有依赖
uv pip install -r requirements.txt

# 以可编辑模式安装 yolov10 包本身（开发模式，支持代码修改后立即生效）
uv pip install -e .

说明：-e . 表示以"可编辑（editable）"模式安装当前目录下的包，即将包直接链接到源码目录，修改源码后无需重新安装即可生效，非常适合开发调试。

3.4 核心依赖清单

依赖包	版本要求	作用
`ultralytics`	≥8.0	YOLOv10 核心框架
`torch` / `torchvision`	≥2.0	深度学习后端
`opencv-python`	≥4.8	图像读取与处理
`PyQt5`	≥5.15	GUI 界面构建
`numpy`	≥1.24	数值计算
`PyYAML`	≥6.0	配置文件解析

3.5 验证安装

python 复制代码

# 快速验证 YOLOv10 环境
from ultralytics import YOLOv10
print("YOLOv10 环境配置成功！")

四、数据集制作

4.1 数据集概述

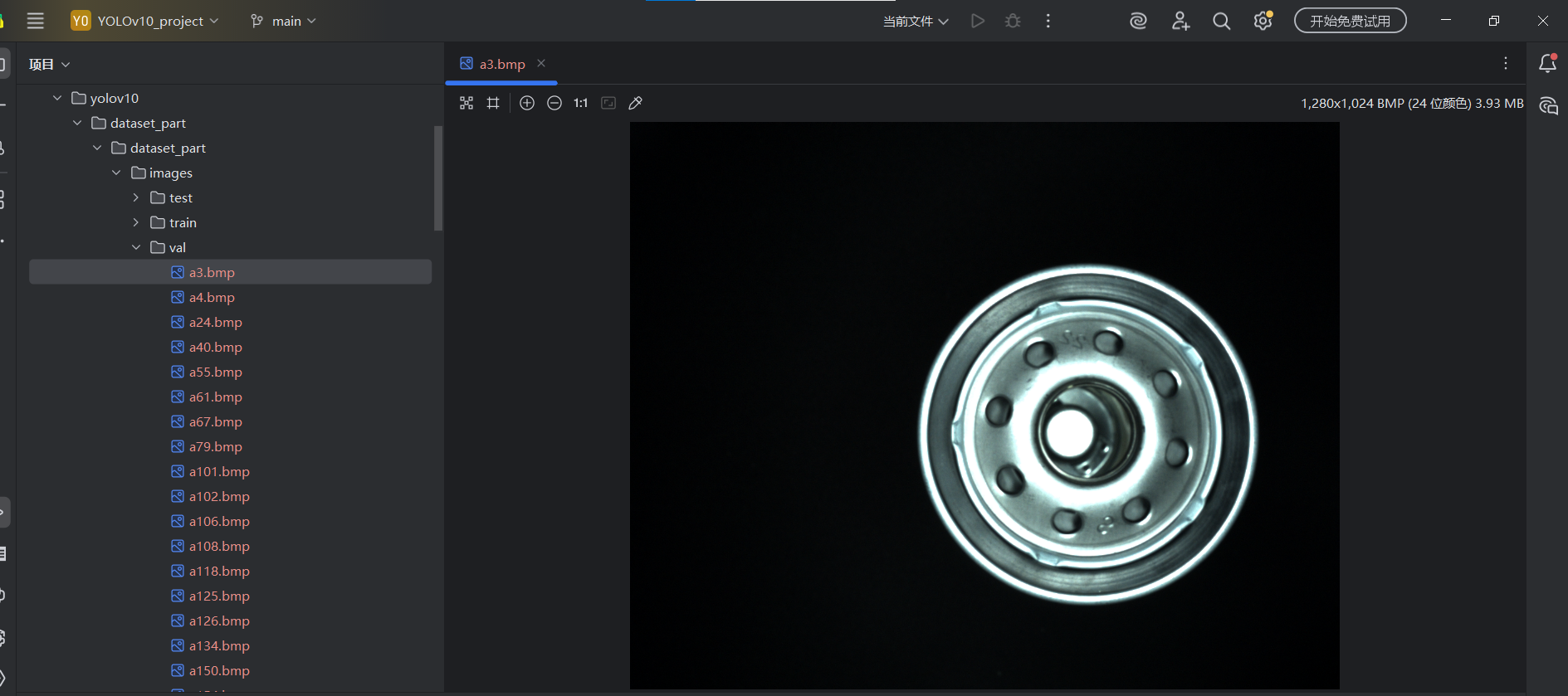

本项目使用轮毂图像数据集，包含轮毂零件在正常和缺陷状态下的图像，图像格式为 .bmp（位图）。数据集按 YOLO 标准格式组织，分为训练集、验证集和测试集三个子集。

检测目标类别：

Pass（合格品）：轮毂外观完好，无明显缺陷
Outer broken（外密封圈破损）：轮毂外侧密封圈出现裂纹、缺口或变形
Fixed plate broken（密封圈固定板破损）：固定板出现裂纹或断裂

4.2 YOLO 标注格式

YOLO 使用 .txt 格式存储标注，每行对应一个检测目标：

复制代码

<class_id> <x_center> <y_center> <width> <height>

所有坐标值均已归一化到 [0, 1] 范围（相对于图像宽高的比例）。

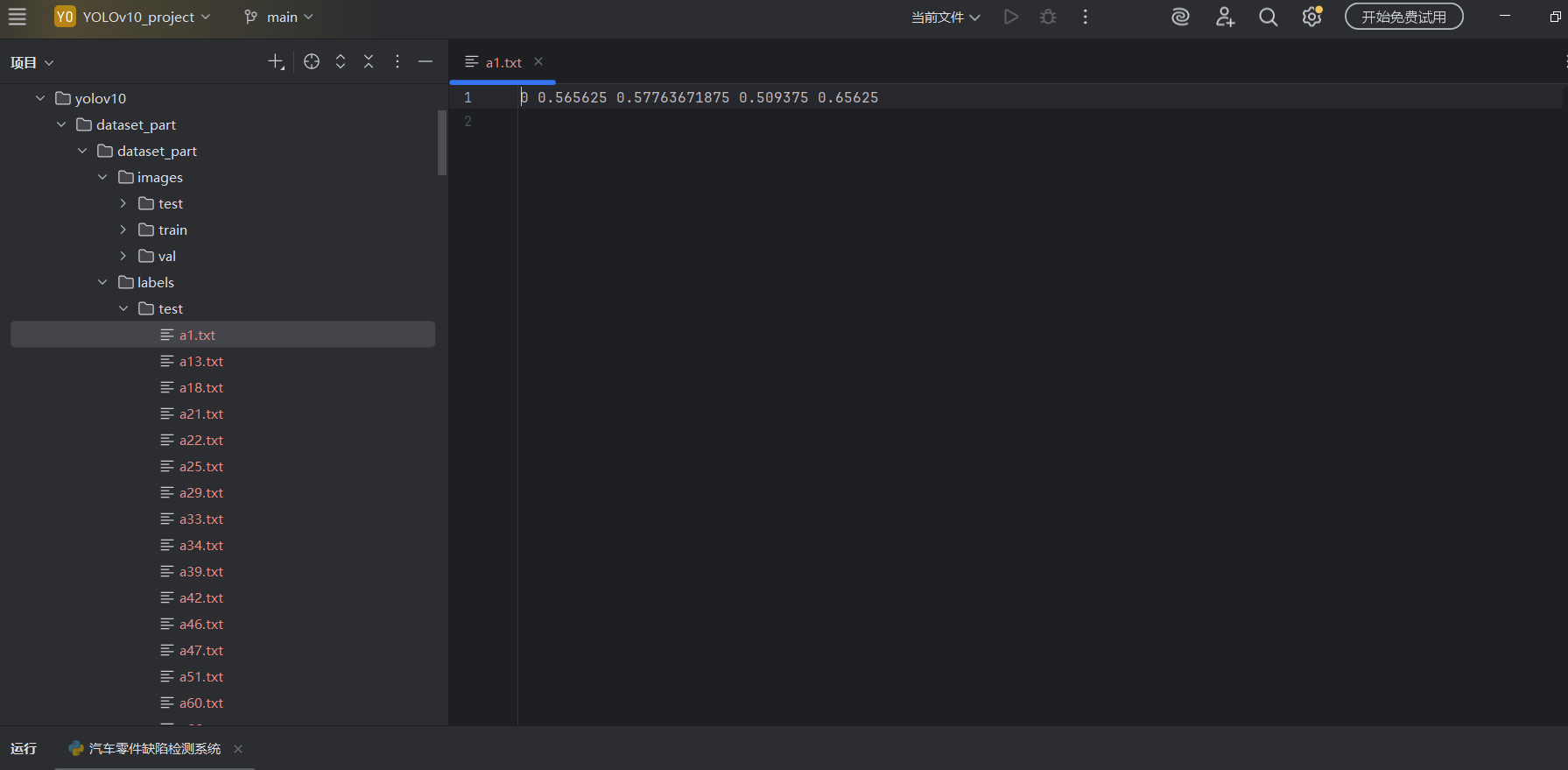

示例标注文件 （c41.txt）：

复制代码

0 0.512 0.498 0.324 0.412   # 类别0(Pass)，中心坐标+宽高
1 0.231 0.712 0.187 0.156   # 类别1(Outer broken)

4.3 数据集目录结构

复制代码

dataset_part/
├── images/
│   ├── train/      # 训练图像（.bmp格式）
│   │   ├── c01.bmp
│   │   ├── c02.bmp
│   │   └── ...
│   ├── val/        # 验证图像
│   │   └── ...
│   └── test/       # 测试图像
│       └── ...
└── labels/
    ├── train/      # 训练标签（.txt格式，与图像一一对应）
    │   ├── c01.txt
    │   └── ...
    ├── val/
    └── test/

重要规则 ：YOLO 通过将 images 替换为 labels 来自动寻找对应标注文件，因此目录结构必须严格对应。

4.4 数据集配置文件（mydata.yaml）

yaml 复制代码

# 数据集根路径
path: D:\YOLOv10_project\yolov10\dataset_part\dataset_part

# 各子集的图像路径（相对于 path）
train: D:\YOLOv10_project\yolov10\dataset_part\dataset_part\images\train
val:   D:\YOLOv10_project\yolov10\dataset_part\dataset_part\images\val
test:  D:\YOLOv10_project\yolov10\dataset_part\dataset_part\images\test

# 类别名称
names:
  0: Pass           # 合格
  1: Outer broken   # 外密封圈破损
  2: Fixed plate broken  # 密封圈固定板破损

# 类别数量
nc: 3

配置项说明：

path：数据集根目录的绝对路径
train / val / test：各子集的图像目录路径（支持相对路径或绝对路径）
names：类别 ID 到类别名称的映射字典
nc：类别总数（必须与 names 的条目数一致）

五、模型配置文件解析（yolov10n_my.yaml）

为了适配本项目的 3 类检测任务，我们基于官方 YOLOv10n 配置进行了修改：

yaml 复制代码

# 参数设置
nc: 3  # 检测类别数（修改为3类）

scales:  # 模型缩放系数（n = nano版本）
  n: [0.33, 0.25, 1024]  # [depth倍数, width倍数, 最大通道数]

# ===================== Backbone 骨干网络 =====================
backbone:
  # [来自层, 重复次数, 模块名, 参数]
  - [-1, 1, Conv,  [64, 3, 2]]    # P1/2   输入→32ch，步长2，特征图1/2
  - [-1, 1, Conv,  [128, 3, 2]]   # P2/4   →64ch，步长2，特征图1/4
  - [-1, 3, C2f,   [128, True]]   # C2f残差模块，shortcut=True
  - [-1, 1, Conv,  [256, 3, 2]]   # P3/8   →128ch，特征图1/8（小目标）
  - [-1, 6, C2f,   [256, True]]   # 6个C2f模块堆叠
  - [-1, 1, SCDown,[512, 3, 2]]   # P4/16  空间-通道解耦下采样，特征图1/16
  - [-1, 6, C2f,   [512, True]]
  - [-1, 1, SCDown,[1024, 3, 2]]  # P5/32  特征图1/32（大目标）
  - [-1, 3, C2f,   [1024, True]]
  - [-1, 1, SPPF,  [1024, 5]]     # 空间金字塔池化（5x5）
  - [-1, 1, PSA,   [1024]]        # 部分自注意力模块（全局感受野）

# ===================== Head 检测头 =====================
head:
  # FPN 特征金字塔（自顶向下）
  - [-1, 1, nn.Upsample, [None, 2, 'nearest']]  # 上采样×2
  - [[-1, 6], 1, Concat, [1]]   # 与backbone P4特征拼接
  - [-1, 3, C2f, [512]]         # P4特征融合

  - [-1, 1, nn.Upsample, [None, 2, 'nearest']]
  - [[-1, 4], 1, Concat, [1]]   # 与backbone P3特征拼接
  - [-1, 3, C2f, [256]]         # P3特征融合（小目标检测头）

  # PAN 路径聚合（自底向上）
  - [-1, 1, Conv, [256, 3, 2]]
  - [[-1, 13], 1, Concat, [1]]  # 与P4拼接
  - [-1, 3, C2f, [512]]         # P4检测头（中等目标）

  - [-1, 1, SCDown, [512, 3, 2]]
  - [[-1, 10], 1, Concat, [1]]  # 与P5拼接
  - [-1, 3, C2fCIB, [1024, True, True]]  # P5检测头（大目标），CIB倒置瓶颈

  # 检测输出（多尺度）
  - [[16, 19, 22], 1, v10Detect, [nc]]  # 输入P3、P4、P5，输出nc类检测结果

关键模块说明：

模块	全称	作用
`Conv`	标准卷积	基础特征提取
`C2f`	Cross Stage Partial with 2 Fusions	高效残差特征提取
`SCDown`	Spatial-Channel Decoupled Downsampling	高效下采样，减少信息损失
`SPPF`	Spatial Pyramid Pooling Fast	多尺度感受野融合
`PSA`	Partial Self-Attention	轻量全局注意力
`C2fCIB`	C2f + Compact Inverted Block	最高层特征提取，倒置瓶颈优化
`v10Detect`	YOLOv10检测头	NMS-free 一对一输出

六、模型训练（train.py）

6.1 完整训练脚本

python 复制代码

from ultralytics import YOLOv10
import os

# 强制使用系统自带的 Arial 字体，避免训练时字体下载报错
os.environ['YOLO_FONT'] = r'C:\Windows\Fonts\Arial.ttf'

def main():
    # Step 1：加载模型结构配置（从 yaml 初始化网络权重为随机值）
    #根据自己的实际路径来选择，后面路径问题同理。
    model = YOLOv10(r"D:\YOLOv10_project\yolov10\dataset_part\yolov10n_my.yaml")

    # Step 2：加载预训练权重（迁移学习，从 COCO 预训练权重开始微调）
    model.load(r"D:\YOLOv10_project\yolov10\weights\yolov10n.pt")

    # Step 3：开始训练
    model.train(
        data=r"D:\YOLOv10_project\yolov10\dataset_part\mydata.yaml",  # 数据集配置
        epochs=3,        # 训练轮数（演示用，实际建议100+轮）
        batch=4,         # 每批次图片数（显存不足时减小）
        imgsz=640,       # 输入图像尺寸（640×640）
        device=0,        # 使用 GPU 0 训练（改成'cpu'使用CPU）
        workers=2,       # 数据加载线程数
        project="runs/train",      # 输出根目录
        name="my_first_exp"        # 本次训练实验名称
    )

if __name__ == "__main__":
    main()

6.2 训练参数详解

参数	值	说明
`epochs`	3	完整遍历训练集的次数（示例用3轮，生产建议100~300轮）
`batch`	4	批大小，影响显存占用，4GB显存建议 batch=4~8
`imgsz`	640	模型输入分辨率，固定为640×640（支持320/416/640/1280）
`device`	0	指定训练设备，`0` 为第一块GPU，`'cpu'` 为CPU训练
`workers`	2	数据预处理的并行进程数，Windows上建议≤4
`project`	runs/train	训练结果保存的根目录
`name`	my_first_exp	实验名称，结果保存在 `project/name/` 下

6.3 迁移学习的优势

本项目采用"先加载 yaml 结构，再加载预训练权重"的迁移学习策略：

python 复制代码

model = YOLOv10("yolov10n_my.yaml")  # 用自定义 yaml 初始化结构（nc=3）
model.load("yolov10n.pt")             # 加载 COCO 预训练权重（nc=80），自动适配层

优势：

骨干网络（Backbone）继承了在 COCO 数据集上训练的特征提取能力
针对小数据集（本项目数据量有限）效果显著优于从头训练（from scratch）
收敛速度更快，通常只需 30~50 个 epoch 即可达到较好效果

6.4 训练输出结构

训练完成后，结果保存在 runs/train/my_first_exp/ 目录下：

复制代码

runs/train/my_first_exp/
├── weights/
│   ├── best.pt     # 验证集 mAP 最高时的权重（推理时使用这个）
│   └── last.pt     # 最后一个 epoch 的权重
├── results.csv     # 训练过程中的各项指标记录
├── confusion_matrix.png  # 混淆矩阵（类别预测准确率可视化）
├── PR_curve.png    # 精确率-召回率曲线
├── F1_curve.png    # F1 分数曲线
└── train_batch*.jpg  # 训练批次样本可视化

关键文件 ：weights/best.pt 是后续推理和部署的核心文件，本项目将其复制到 project/best.pt 使用。

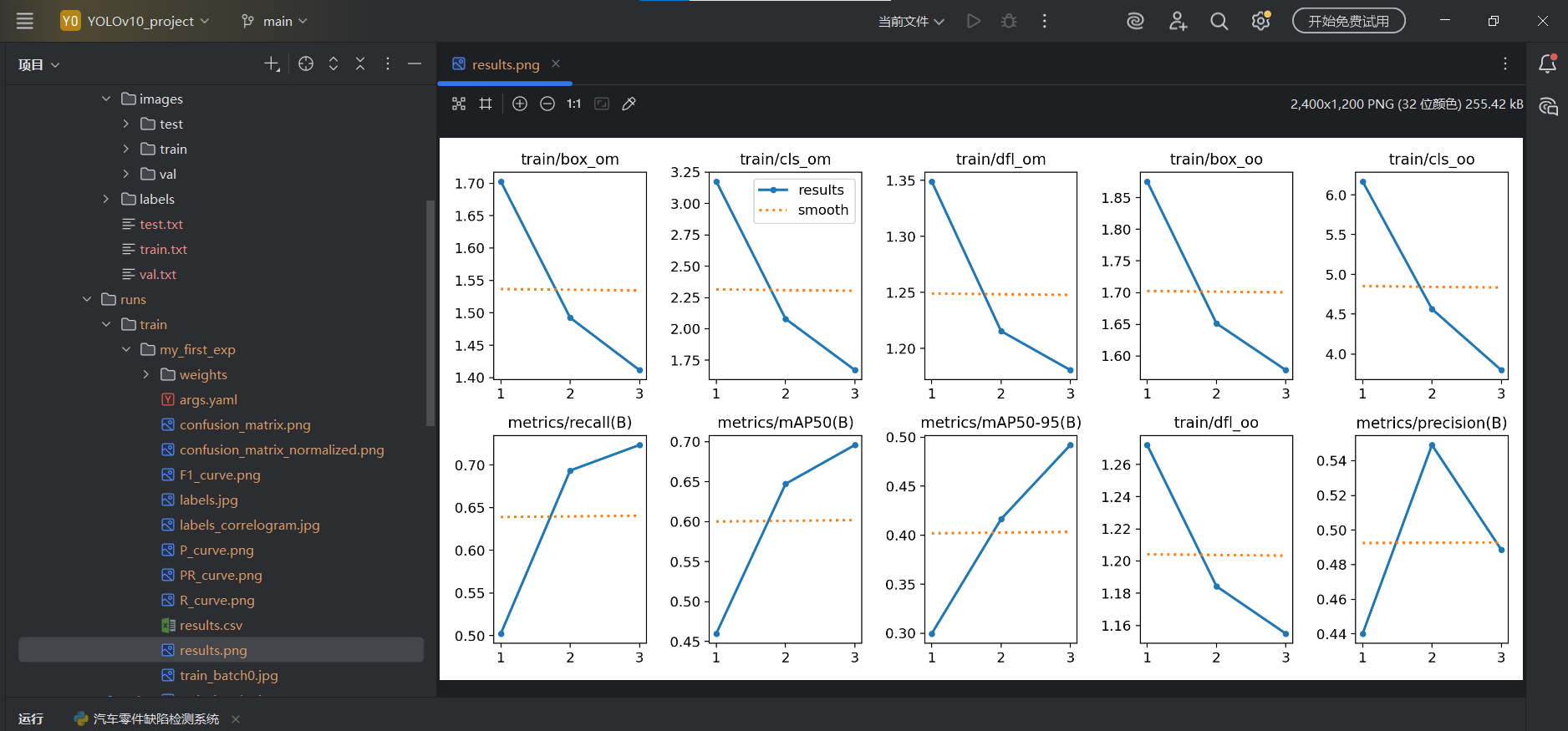

6.5 训练过程监控

训练过程中会实时在终端打印如下指标：

复制代码

Epoch    GPU_mem   box_loss   cls_loss   dfl_loss  Instances       Size
  1/3      1.23G      1.423      1.892      1.234        156        640
  2/3      1.24G      1.156      1.543      1.098        148        640
  3/3      1.21G      0.987      1.312      0.956        162        640

指标含义：

指标	说明
`box_loss`	边界框回归损失（越小越好）
`cls_loss`	类别分类损失（越小越好）
`dfl_loss`	Distribution Focal Loss（边界框分布损失）
`GPU_mem`	当前 GPU 显存占用

七、小结与预告

本文完整介绍了 YOLOv10 轮毂缺陷检测项目的前半部分：

✅ 项目背景 ：工业检测需求与三类缺陷定义

✅ YOLOv10 原理 ：NMS-Free 设计与模型家族对比

✅ 环境搭建 ：uv 包管理器的使用与依赖安装

✅ 数据集制作 ：YOLO 格式标注与 mydata.yaml 配置

✅ 模型配置 ：yolov10n_my.yaml 结构逐层解析

✅ 模型训练：train.py 完整脚本与参数说明

下一篇（第二篇） 将介绍：

使用 pre.py 进行命令行快速推理测试
基于 PyQt5 开发可视化检测应用界面
DetectionThread 多线程架构设计
图片、视频、摄像头实时检测功能实现

📌 源码地址 ：YOLOv10 官方仓库 https://github.com/THU-MIG/yolov10

📌 系列文章 ：[下一篇 → YOLOv10 轮毂缺陷检测（下）------模型推理与可视化应用界面](#下一篇 → YOLOv10 轮毂缺陷检测（下）——模型推理与可视化应用界面)
