近年来，光伏电站火灾事故时有发生，统计显示，80%以上的光伏火灾由直流侧故障引发，而直流拉弧正是其中的头号元凶。电弧温度高达3000℃以上，一旦产生便持续燃烧，极易引燃周边材料，造成灾难性后果。
幸运的是，随着AI技术的引入，拉弧检测正从传统的"经验规则"迈向"智能识别"新阶段。本文将从原因、方案和趋势三个维度，为你系统梳理直流拉弧防护的完整图景。

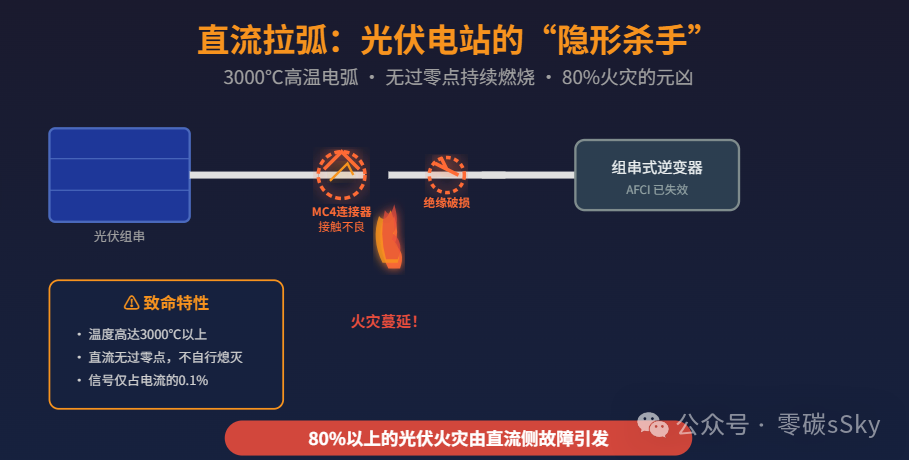

01. 直流拉弧：为何如此危险？
什么是直流拉弧？
直流拉弧是光伏系统直流侧发生的持续电弧放电现象。当组件焊点接触不良、线缆老化、端子虚接、连接器插接不良或绝缘层破损时，电流可能击穿空气形成高温电弧。
三大致命特性
-
无过零点，持续燃烧：交流电每秒100次自然过零，电弧容易自熄；直流电没有这一特性，电弧一旦产生便难以自行熄灭。
-
温度极高，引燃力强 ：直流电弧核心温度可达3000℃以上，能轻易烧穿金属线槽，引燃组件背板、电缆护套等可燃物。
-
隐蔽性强，不易察觉 ：电弧特征信号极其微弱，最小仅占正常电流信号的0.1%，叠加逆变器开关噪声和现场干扰后，传统检测方案极易漏报或误报。
典型案例

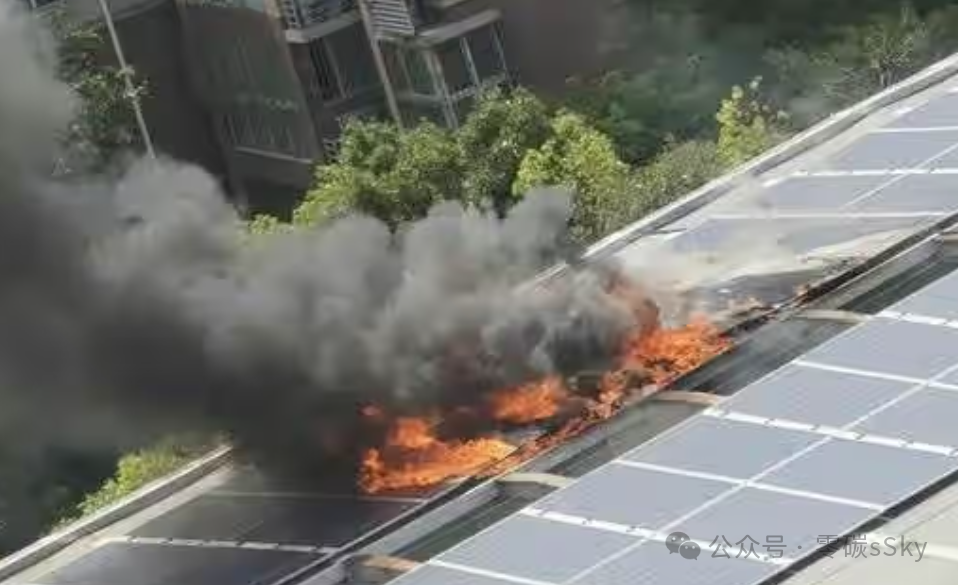

2025年5月，上海某单位屋顶光伏板发生火灾，过火面积约10平方米。调查认定，火灾原因为直流电缆绝缘破损，裸露导体与屋面彩钢板接触，产生持续性直流电弧，引燃周边可燃物蔓延成灾。这一案例再次警示：当拉弧发生而保护失效时，后果将是毁灭性的。
02. 传统AFCI：为什么"防不胜防"？
AFCI是什么？
AFCI（Arc Fault Circuit Interrupter，电弧故障断路器）是用于检测和阻断直流电弧故障的保护装置。其原理是通过分析电流电压信号的频域特征，识别电弧特征频段，在火灾发生前快速断开电路。
传统方法的三大局限
-
依赖人工调参：需要专家设定检测阈值，面对不同电站的噪声环境，极易误判或失效。
-
场景适应性差：随着组件电流增大、线缆长度增加，电弧特征信号会逐渐减弱，传统固定阈值方案难以覆盖所有工况。
-
噪声干扰严重：逆变器开关频率干扰、硬件异质性和环境噪声，都会严重削弱检测的准确性和鲁棒性。
法规标准现状
目前国内外已出台多项标准，包括北美的UL 1699B-2018、中国的GB/T 39750-2021以及国际的IEC 63027。国内浙江平湖、海宁等地已明确要求直流侧电压大于120V的光伏项目，逆变器须具备符合GB/T 39750-2021的防拉弧保护及组件级快速关断能力。

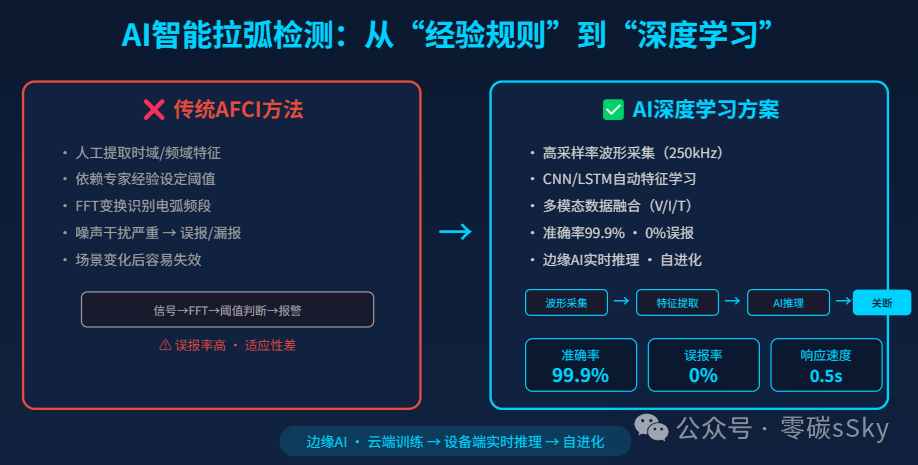

03. AI如何破解拉弧检测难题？
AI为拉弧检测带来了颠覆性的技术路径。它不再依赖人工设定规则，而是通过深度学习模型，自动从海量数据中学习电弧故障的深层特征模式，实现端到端的智能识别。
典型AI检测流程
-
高精度采集：以250kHz等高速采样率同步记录电压、电流波形，捕捉高频振荡和电压跌落特征。
-
深度特征学习：利用CNN（卷积神经网络）、LSTM（长短期记忆网络）、注意力机制等模型，自动提取多维电弧特征。
-
实时智能决策：模型实时输出电弧故障概率，当概率超过安全阈值时，毫秒级触发关断保护。
前沿AI模型性能一览
-
ArcNet算法 ：融合电流、电压和辐照度等多模态数据，整体准确率98.05%，误报率仅1.79%。
-
WDCNN-BiLSTM-CA混合模型 ：引入交叉注意力机制，检测准确率高达99.89%，远超传统方法。
-
LD轻量级自适应框架（EcoFlow） ：设备端部署，准确率0.9999 ，F1分数0.9996 ，在多种易误报场景下实现0%误报率；支持跨硬件迁移，少量标记数据即可适配。
-
CNN-BiGRU-Attention模型 ：结合小波降噪与自适应分解，故障电弧识别准确率达98.57%。
边缘AI：实时检测的新范式
将AI模型直接部署在逆变器或检测装置的MCU上，实现本地实时推理，不依赖云端。优势在于：
-
低延迟 ：响应速度比纯软件方案快5---10倍。
-
高准确率 ：华盛昌AFD-80等产品已实现毫秒级响应、99%以上检测准确率。
-
自进化能力：模型可通过云端训练持续迭代，不断适应新的故障特征和噪声环境。
-
离线运行：无网络也能工作，适合偏远电站。
04. 行业领先方案与应对建议
头部企业AI拉弧防护方案
-
华为 ：AI加持的智能电弧防护，实现组件级电弧定位，100%避免误报及漏报 ，可在0.5秒内 识别并关断逆变器，检测距离长达200米。
-
阳光电源 ：AFCI 3.0技术，在450米直流电缆条件下1.2秒 内关断，650米条件1.5秒 内关断；首创直流并联拉弧检测，40毫秒内准确关断。
-
一道新能 ：组串级拉弧快速关断系统，20毫秒内响应并执行关断。
-
华盛昌×德州仪器 ：AFD-80边缘AI检测器，内置专用AI芯片，250kHz采样率，0.5秒检测预警，支持4G/RS485通讯。
选型与维护建议
-
选型：新建或技改项目，优先选择通过IEC 63027标准认证、具备AI检测功能且支持边缘计算的逆变器或AFCI装置。
-
日常巡检：定期检查直流连接器插接是否牢固、有无烧蚀变色；检查线缆有无磨损、挤压、破皮，尤其是穿墙弯折处。
-
响应告警：一旦逆变器报出"直流电弧"或"AFCI故障"，必须停机彻查，严禁简单复位后继续运行，更不可屏蔽保护功能。

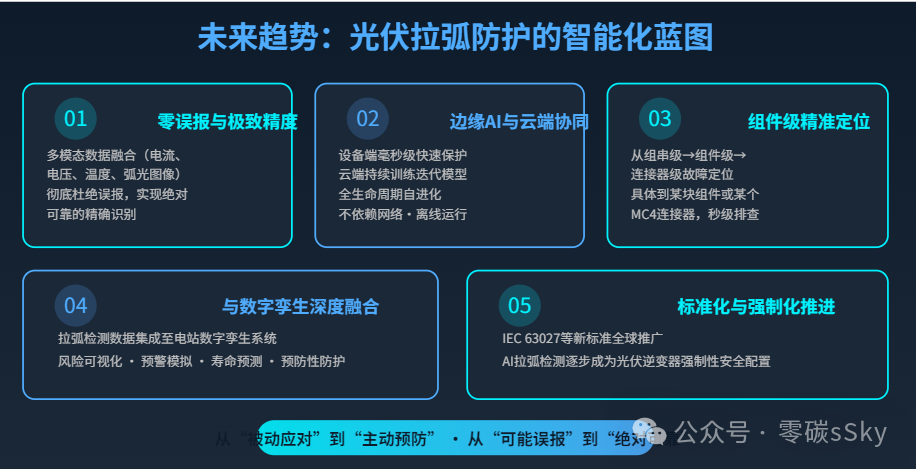

05. 未来技术趋势
-
更高精度与零误报：深度学习模型将持续优化，结合多模态数据（电流、电压、温度、弧光图像）实现近乎绝对的精确识别，彻底杜绝误报。
-
边缘AI与云端协同：将成为标配。设备端执行毫秒级快速保护，云端进行模型训练和参数迭代，实现全生命周期自进化。
-
组件级精准定位：从当前的组串级检测，发展到能够定位到具体某一块组件或某一个连接器，大幅缩短故障排查时间。
-
与数字孪生深度融合：拉弧检测数据将集成至电站数字孪生系统，实现风险可视化、预警模拟和寿命预测，打造预防性安全防护体系。
-
标准化与强制化：随着IEC 63027等新标准的推广，AI拉弧检测有望逐步成为光伏逆变器的强制性安全配置，覆盖更多应用场景。
结语
直流拉弧是光伏电站最隐蔽、最危险的安全隐患，传统AFCI技术已难以满足日益复杂的安全需求。AI技术的深度融合，正在让拉弧检测从"被动应对"走向"主动预防"，从"可能误报"走向"绝对可靠"。选择具备AI智能拉弧防护功能的设备和方案，就是为你的电站买下最可靠的一份"火灾险"。
