模拟电路基础
模电数电概念
模拟电路：处理模拟信号的电子电路。模拟信号（时间和幅度都连续的信号，简单理解为图像连续）
数字电路：对数字量进行算术运算和逻辑运算的电路称为数字电路/系统，具有逻辑运算和逻辑处理功能，又称数字逻辑电路。数字逻辑电路的基本单元是逻辑门。存储器存储二值数据的数字电路。数字电路可以分为组合逻辑电路和时序逻辑电路两大类。
电压
电压（电势差或电位差）：衡量单位电荷在静电场中由于电势不同产生的能量差的物理量。方向：高电位指向低电位的方向。单位：伏特（V/伏）
1kV = 1000V
1V = 1000mV
1mv = 1000μV
毫m 微μ 纳n 皮p 法f
常见电压：
动力电：380V
220V民用电（日本100V 美国110V 香港200V）
纽扣电池 3v
遥控板电池 1.5V
平衡车，手电 ，电池组，锂电池 3.7V
stm32 3.3V
人体安全电压：36V
电流
单位时间内通过任一横截面的电量叫做电流强度，简称电流，符号：I，单位：安倍（A）
电流单位：
1A = 1000mA
1mA = 1000μA
常见电流：电子手表1.5μA ~ 2μA， 白炽灯200mA， 手机100mA。 空调5A~10A， 高电压200A， 闪电20000 ~ 200000A， LED灯最大电流是20mA
电流方向：正电荷定向运动的方向。与电子运动方向相反。
直流电和交流电

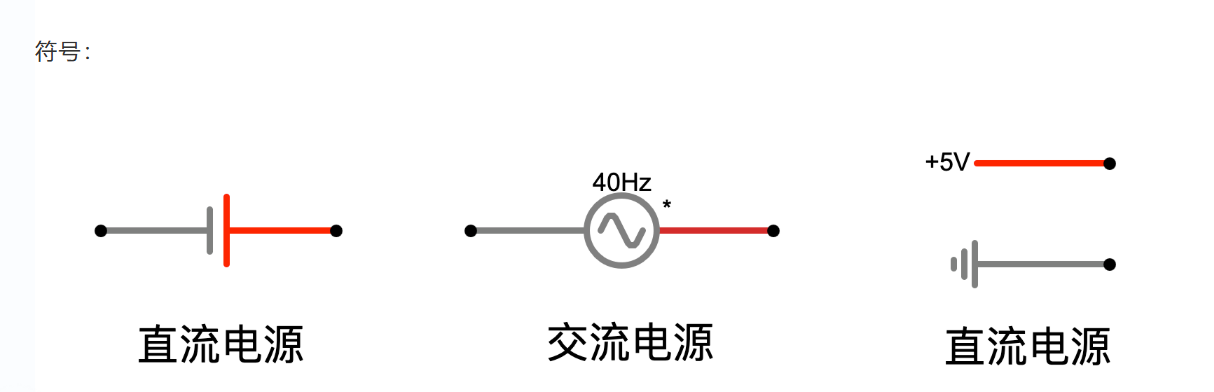

直流电：DC 方向始终固定不变的电压或电流，
直流电源：能产生直流电的电源。常见干电池，蓄电池和直流发电机。
交流电： AC 方向和大小都随时间做周期性变化的电压和电流，类型多，常见正弦交流电。
电阻和电阻器
电阻：导体对电流的阻碍作用， 符号：R， 单位：欧姆Ω；
1Ω = 1000mΩ
1mΩ = 1000μΩ

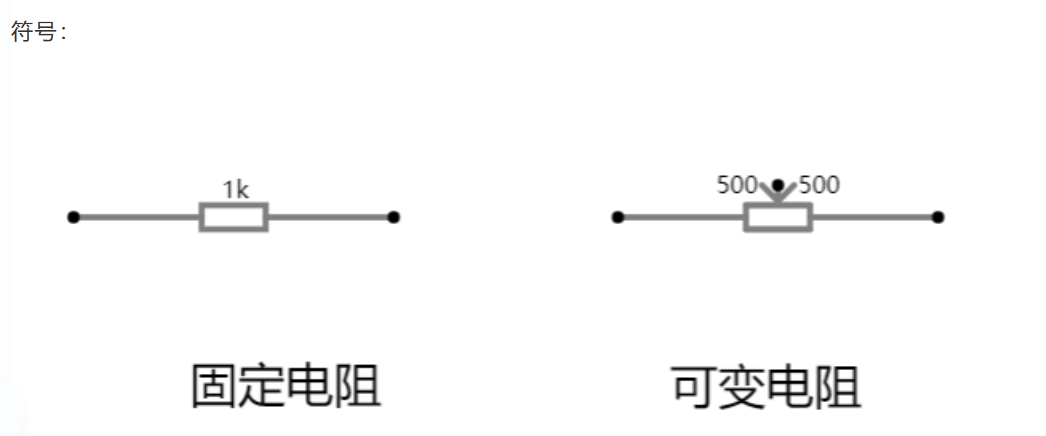

电阻器：限流元件，简称为电阻，可以限制所在支路的电流大小
可变电阻（电位器）：有3个引出端，可以按照某种变化规律调节的电阻元件，通常由电阻体和可移动的电刷组成，
二极管和发光二极管
半导体材料（硅硒锗等）制成的一种电子器件，单向导电性，导通时电流方向由阳极通过管子流向阴极
P型半导体：硅中参一些三价硼，带正电。
N型半导体：硅中参一些五价磷， 带负电
结合在一起就是PN结。
P接正极，N接负极，不导通（在电子元件里面，电子由正极向负极移动，而负极是五价磷，多一个电子，想要电子从P向N移动很难）
P接负极， N接正极， 导通（负极为三价磷缺少一个电子，电子由N极向P极移动就会轻易很多）
发光二极管（LED）可以发光的二极管，功能主要为照明和指示
电容

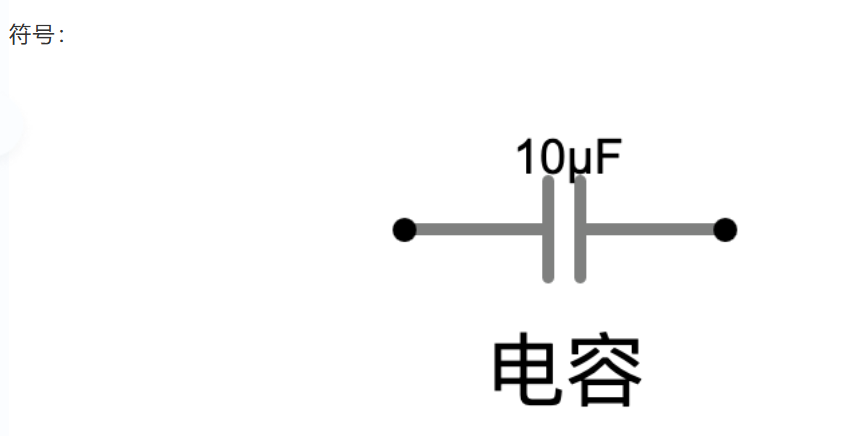

电容器（C）：是一种用于存储电荷和能量的电子元件 ，有两个导体版和介质组成
接入电路时，负电荷存储在导体版上，两个导体板之间产生电场
单位：法拉（F）但是一般使用mf， μf， nf， pf等，因为法拉很大；
1F = 1000mF
1mF = 1000μF
1μF = 1000nF
1nF = 1000pF
电容器可以同交流阻直流， 同时因为电容可以存储电荷和能量
常用于阻止电压突变和滤波，也可以用来储能。
电感
在初中物理学过电磁转换，即电生磁，磁生电
电生磁
通电导体会吸引磁针，使磁针产生偏转，改变电流方向，磁场方向也发生改变，根据同性相斥，异性相吸，证明通电导体周围存在磁场
右手螺旋定则可以判断磁场方向
磁生电
使用金属小棍切切割磁感线，用电流表测出有电流。即在闭合电路中的一部分导体在磁场中做切割磁感线运动，导体中就会产生电流；
右手定则可以判断电流方向
电感器

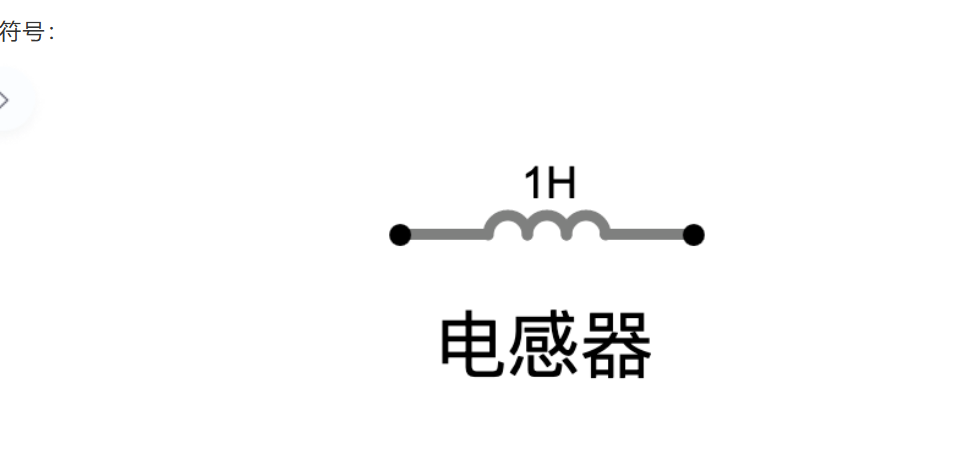

电感器（L）用于在电路中存储合释放能量，由一个线圈组成，通常带有一个铁心，当电流通过电感器时，会在线圈中产生一个磁场储存能量，电流停止时会破坏磁场释放储存的能量
主要作用：调节电流变化，防止电流突变，也可以过滤电路中高频噪声；
单位：亨利（H），但是H也很大
1H = 1000mH
1mH = 1000μH
1μH = 1000nH
LRC震荡电路
由电感（L） 电阻（R） 电容（C）构成的基本震荡电路，可以产生稳定的交流电信号
工作原理：当电容放电时，电感中的电流增加，电容器电荷减少，当电容释放完电荷后，电感电流达最高值，并开始释放电流导致电容的电荷增加，电感释放完后电容又开始释放电荷，不断反复，就产生一个周期性的交流信号；
频率由电感L和电容C决定
继电器， 三极管和MOS管
电磁继电器

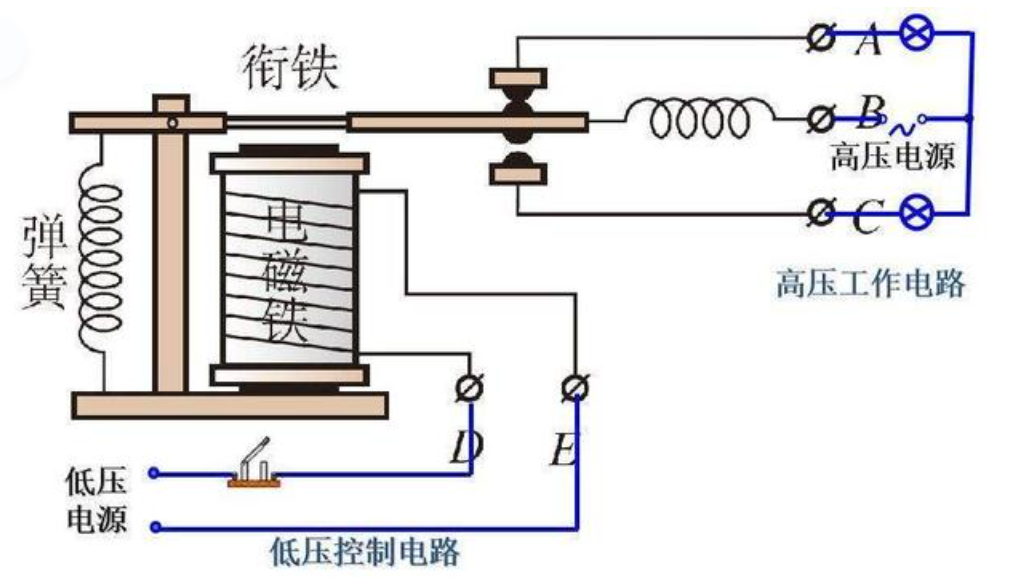

如图：当低压控制电路通电后，电磁铁产生磁性将衔铁吸住， 下方常开电路接通，当抵押控制电路断开后， 电磁铁失去磁性，在弹簧的拉力下，衔铁回归原位，上方常闭电路接通
三极管

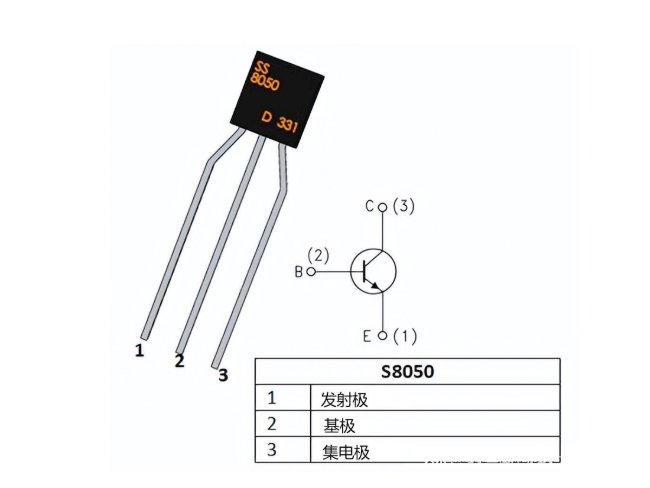

三极管顾名思义有三个引脚， 从左到右依次为发射极，基极和集电极

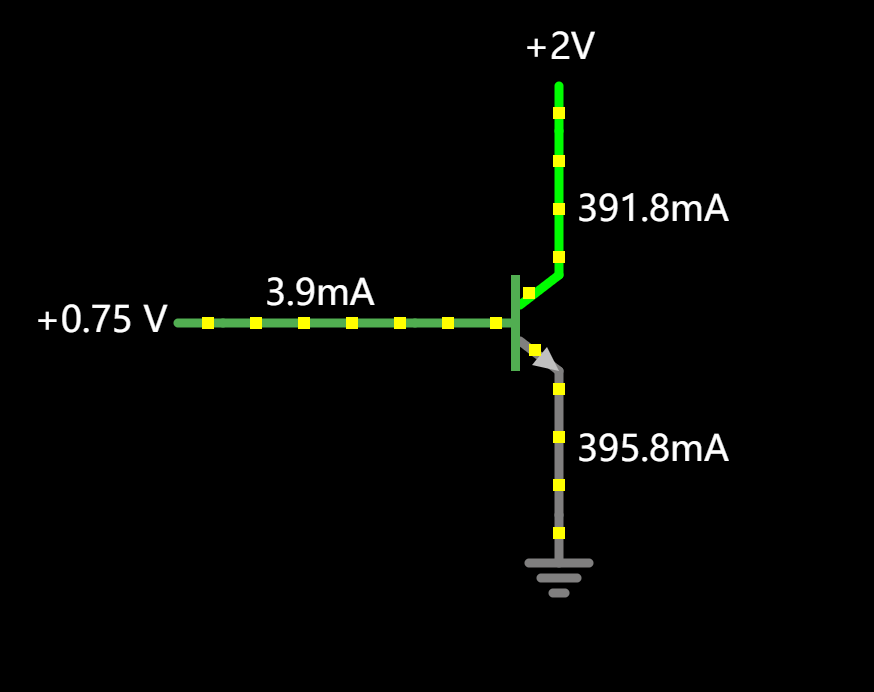

将三极管连入电路中，当基极有控制信号输入时，三极管会开启， 电流会从三极管的集电极流出来，当控制信号消失时，三极管就会关闭，电流就会停止流动
。在三极管的基极输入电流信号，这个信号可以控制三极管的集电极和发射集之间的电流流动，可以通过改变输入信号的电流来控制输出电流的大小
分类：

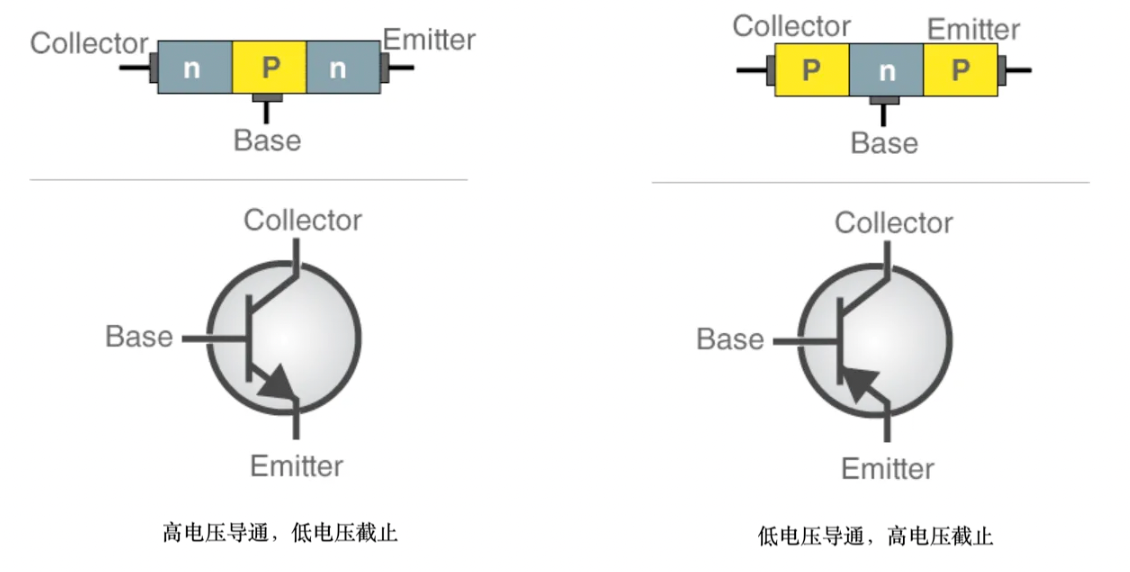

三极管分为NPN和PNP两种
无论哪种三极管，有箭头的一方都是发射极。NPN型发射极箭头朝外， PNP型发射极箭头朝内

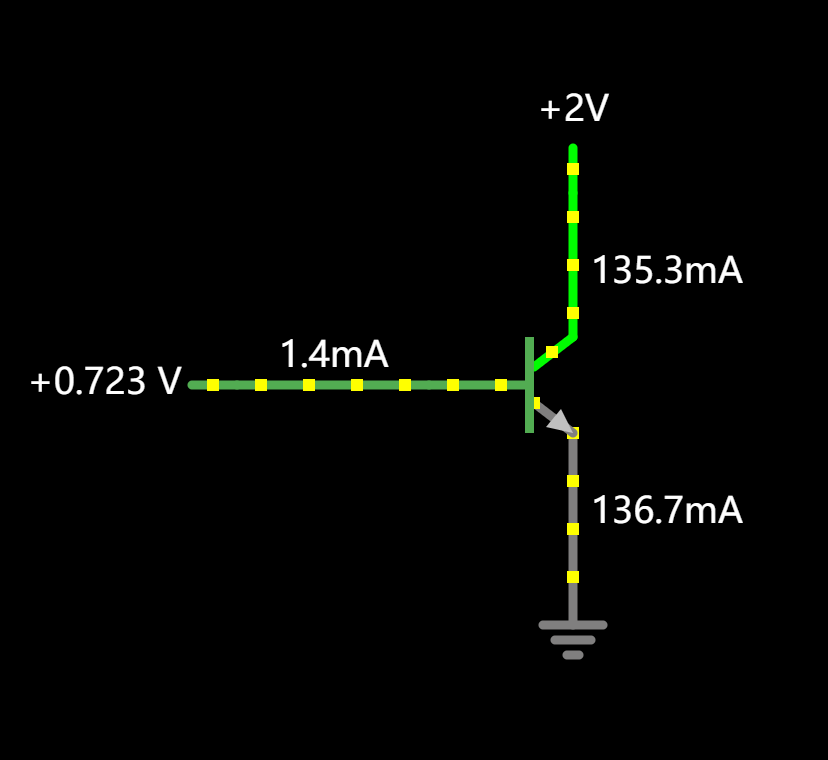

NPN型三极管：基极电压增大， 基极电流越大，通过电流越大

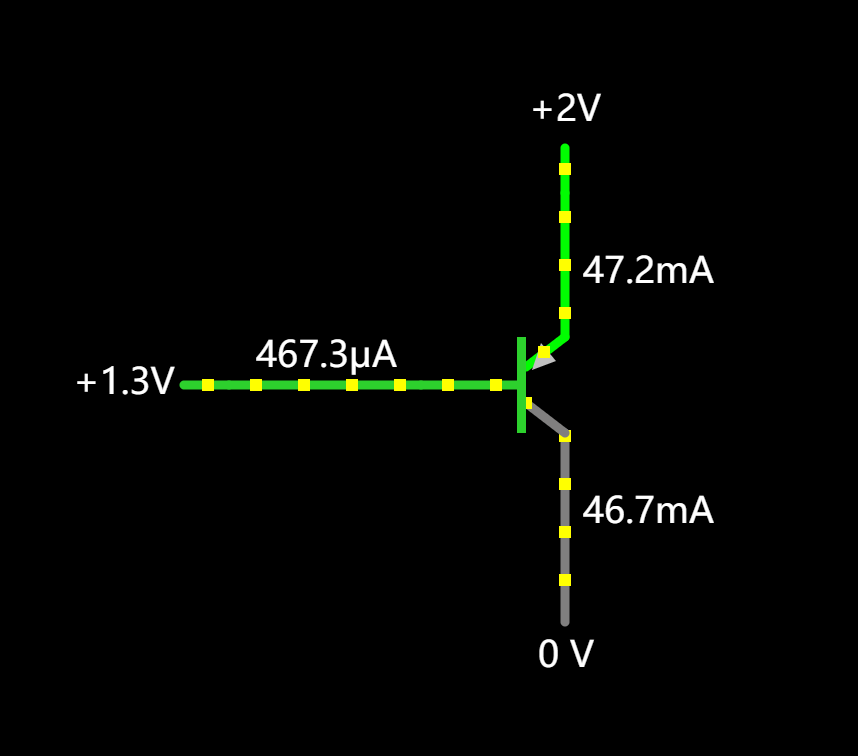

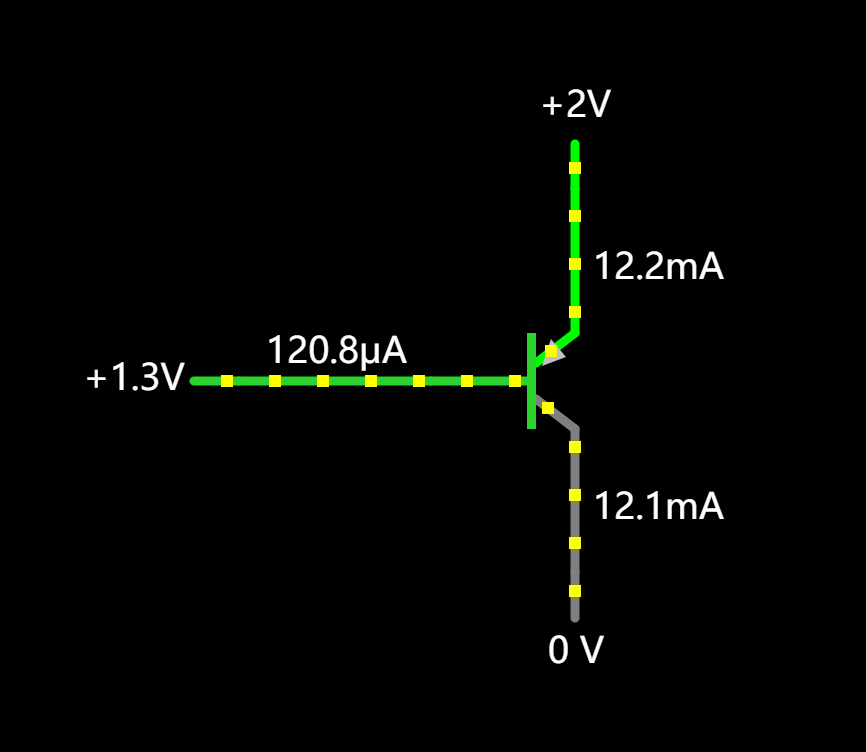

PNP型三极管，基极电压增大，基极电流减小，通过电流越小
MOS管
MOS管原理和三极管类似，使用基本一致， 但是MOS管的栅极（相当于三极管的基极）没有电流通过，纯靠电压控制。MOS管耐压性更强，可达击败伏特。一般用于大功率电器

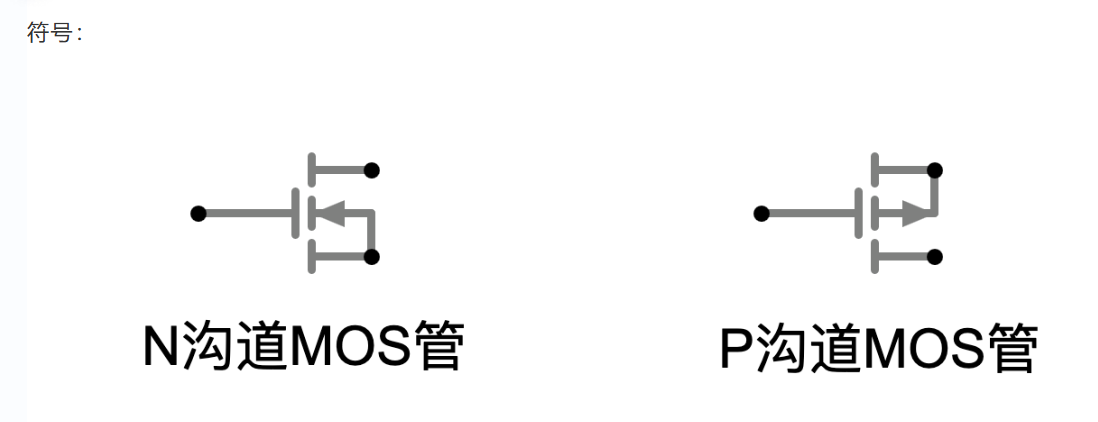

MOS管分N沟道和P沟道， 分别对应NPN和PNP型，但是注意箭头方向不一样

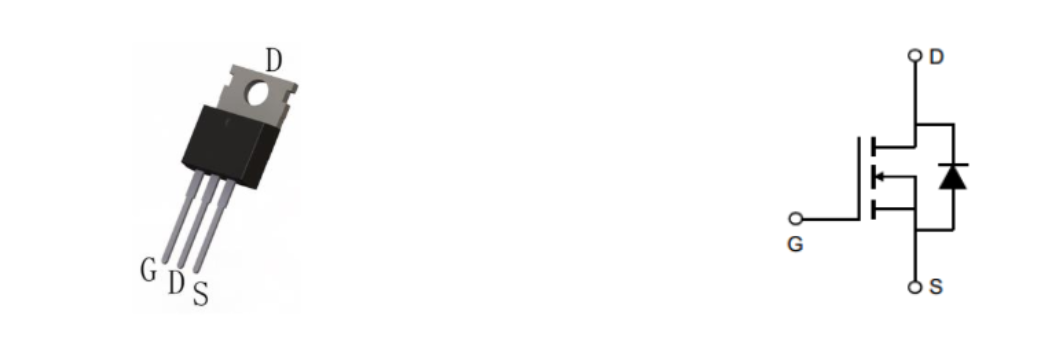

MOS管三引脚：源极（S，相当于发射极） 栅极（G， 相当于基极） 漏极（D， 相当于集电极）
三极管，MOS管等一切以半导体材料为基础的单一元件统称晶体管。具有检波，整流，放大，开关，稳压，信号调制等多种功能，可用于各种各样数字和模拟功能。
