一、电路简介
RC 桥式正弦波振荡电路也叫文氏电桥振荡器，是模拟电子技术中最经典的正弦信号产生电路。 电路分为 4 个核心部分：
- RC 串并联选频网络（正反馈）：R3=10kΩ、C1=C2=100nF，只对特征频率\(f_0\)满足相位条件，其余频率被抑制。
- 同相放大电路：LM741 运放构成同相放大器，提供电压增益。
- 非线性稳幅环节：两只反向并联 1N4148 二极管并联 20kΩ 电阻，实现自动增益调节，避免波形削顶失真CSDN博...。
- 负反馈调节网络：20kΩ 电位器 R1 + R2 (1kΩ)，用来调节闭环增益，满足起振条件。
振荡理论公式
谐振频率：
起振条件：RC 选频网络反馈系数 F=1/3，要求电压放大倍数
同相放大增益

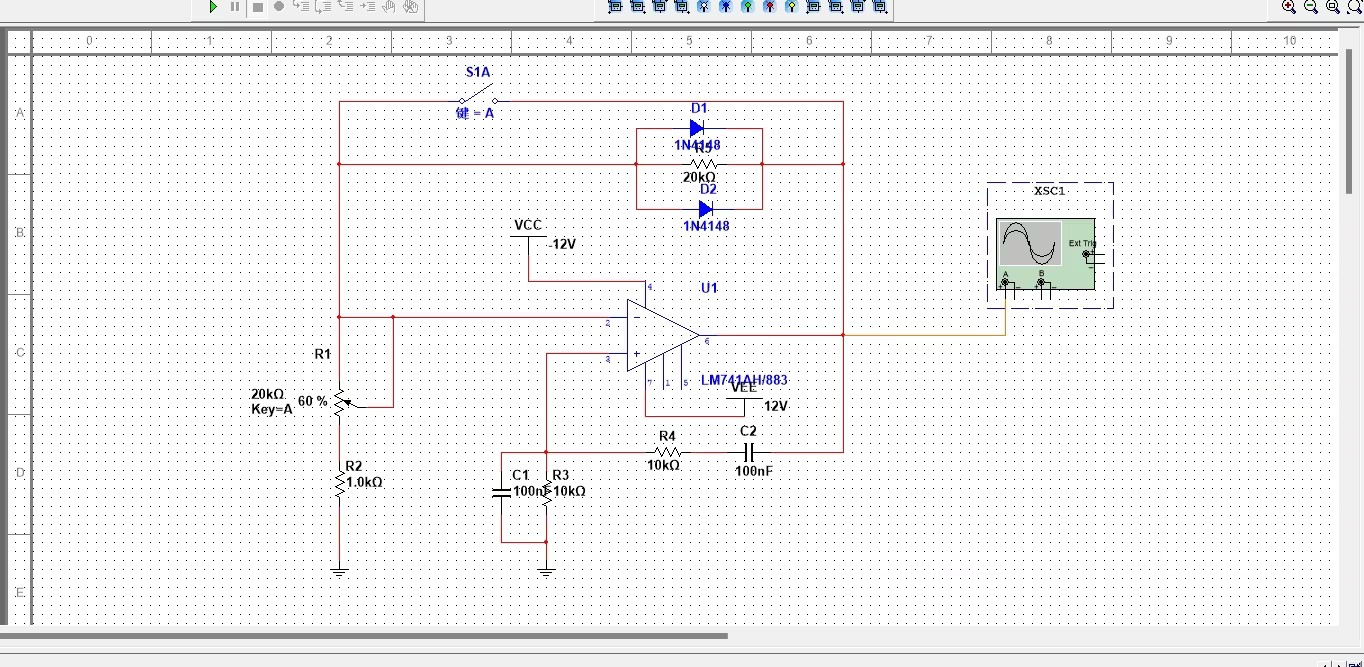

二、电路参数说明（对应截图）
表格
| 器件 | 参数 | 作用 |
|---|---|---|
| U1 | LM741AH/883 | 运算放大器，±12V 双电源供电 |
| R3、R4 | 10kΩ | RC 串并联选频电阻 |
| C1、C2 | 100nF | RC 串并联选频电容 |
| R1 | 20kΩ 电位器 | 调节负反馈深度，控制闭环增益 |
| R2 | 1kΩ | 接地电阻，配合电位器设置下限增益 |
| D1、D2 | 1N4148（反向并联） | 双向自动稳幅二极管 |
| 并联电阻 | 20kΩ | 与二极管并联，小信号下限制反馈电阻最小值 |
| S1A 按键开关 | 按键 A | 可控制稳幅支路接入 / 断开，对比有无稳幅波形效果 |
| XSC1 示波器 | 双通道示波器 | 观测输出正弦波形 |
💡二极管稳幅原理： 输出幅度小时，二极管未导通，反馈支路近似 20kΩ 电阻，增益大于 3，电路顺利起振； 输出幅度增大后，正、负半周分别将 D1、D2 导通，二极管导通后等效电阻下降，闭环增益自动降低到约等于 3，维持等幅振荡，抑制波形失真。 开关 S1A 断开时，二极管稳幅支路脱离电路，增益过大，输出波形会出现严重削波失真，方便对比实验现象。
三、Multisim 仿真调试步骤
- 检查电源：LM741 引脚 4 接‑12V，引脚 7 接 + 12V，双电源不要接反。
- 电位器调节：R1（20k）调节，使闭环增益略大于 3；电位器阻值过小增益不足，电路无法起振，输出一条直线。
- 开关 S1A 闭合，接入 1N4148 稳幅支路，运行仿真。

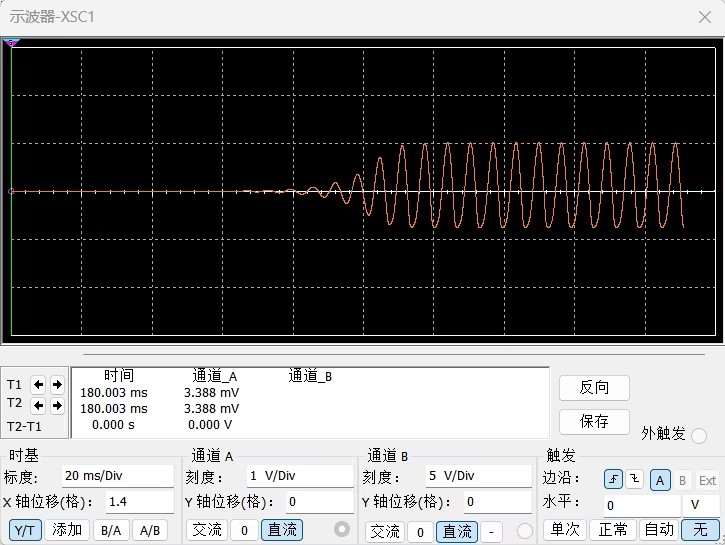

- 示波器 XSC1 通道 A 接运放输出端，观察波形：波形从噪声开始逐步起振，最后输出稳定、失真很小的正弦波。
- 断开 S1A，去掉二极管稳幅：输出波形顶部底部被削平，出现严重失真，对比理解稳幅的意义。
- 频率验证：示波器读出实际输出频率，与理论\(f_0≈159Hz\)对比。
四、常见踩坑与排错
- 仿真输出一条直线，不起振
- 原因：闭环增益
，电位器 R1 调得太小；RC 网络虚接；运放电源忘记接。 ✅解决：调大 20k 电位器，保证
，确认 ±12V 电源接线。
- 波形严重削波，方波化
- 原因：①二极管稳幅支路没有接入；②增益设置过大。 ✅解决：闭合 S1A 开启二极管稳幅，微调电位器，降低一点增益。
- 波形失真大，正弦波不圆滑 ✅解决：电位器不要调太大，增益只需要略大于 3 即可，增益越高失真越大。
- 实际仿真频率和理论值略有偏差 Multisim 器件模型、运放带宽会带来微小误差，属于正常现象。
五、实验现象总结
- 接入 1N4148 双向二极管稳幅：输出低失真稳定正弦波。
- 断开稳幅支路：运放进入饱和区，输出削顶波形。
- 改变 RC 参数可以改变输出正弦波的频率。
六、拓展思考
- 除 1N4148 二极管稳幅，也可以用热敏电阻实现自动稳幅；
- LM741 带宽有限，文氏桥振荡适合产生低频信号，不适合高频；
- 实际硬件焊接时，电源引脚建议并联 0.1μF 去耦电容，抑制自激干扰。
