前言
单管共射放大电路是模拟电子技术最经典的基础电路，也是理解三极管放大原理的入门案例。本文使用 Multisim 搭建分压式偏置共射放大电路，选用 2N2222A NPN 三极管，完成电路搭建、静态工作点设置、动态波形观测，直观感受三极管的电压放大作用与 180° 相位反相特性。
一、电路整体介绍

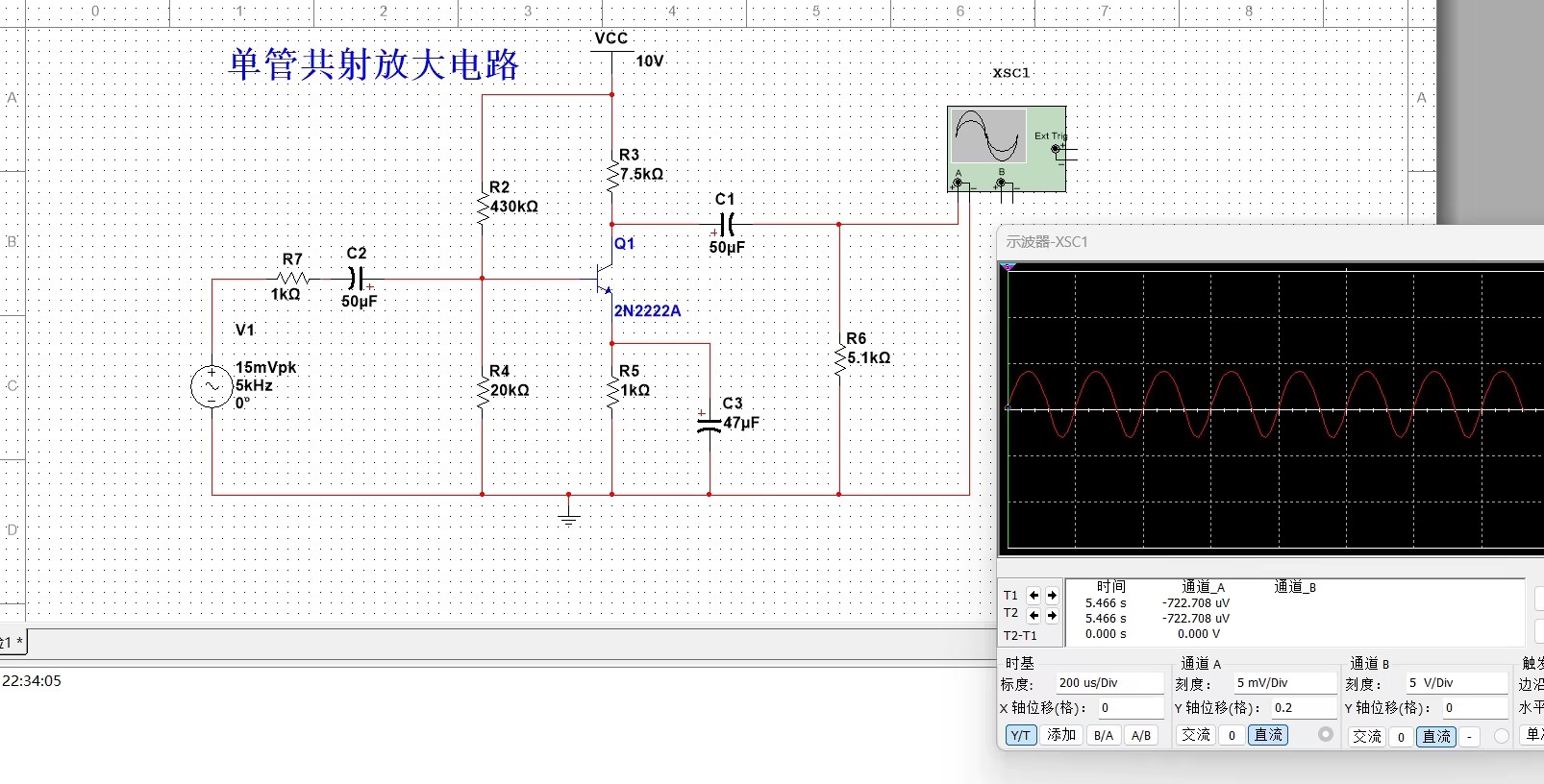

电路原理图：10V 直流电源 VCC，2N2222A 三极管，分压偏置电阻 R2=430kΩ、R4=20kΩ；集电极电阻 R3=7.5kΩ；发射极电阻 R5=1kΩ 并联旁路电容 C3=47μF；输入耦合电容 C2=50μF，输出耦合电容 C1=50μF；负载电阻 R6=5.1kΩ。 信号源 V1：峰值 15mV，频率 5kHz 正弦小信号，串联 R7=1kΩ。示波器 XSC1 同时采集输入、输出波形。
各元件作用说明
- R2、R4：分压偏置电阻：稳定基极电位，让静态工作点不受三极管 β、温度变化影响，是分压式偏置电路的核心优势。
- R5 发射极电阻 ：直流负反馈，稳定静态工作点；C3 发射极旁路电容：对交流信号近似短路，消除交流负反馈，保证电路拥有较高电压放大倍数。
- C1、C2 耦合电容：隔直通交。阻断直流，防止信号源 / 负载影响放大电路静态工作点；让交流信号顺利输入、输出。
- R3 集电极电阻：把三极管变化的集电极电流转化为电压变化，实现电压放大。
- R6 负载电阻：模拟后级电路，带载下测试放大电路实际输出波形。
二、静态工作点分析（直流分析）
静态是输入信号为 0 时电路的直流状态，静态工作点 Q 决定三极管工作区域，必须落在放大区，否则会出现波形饱和失真 / 截止失真。 分压公式：
本电路通过分压电阻，把基极电位固定，温度变化引起的 IC 漂移会被发射极电阻抑制，相比固定偏置电路，静态工作点稳定性更强。
三、Multisim 仿真动态波形观测
信号源输入：15mVpk、5kHz 正弦波。示波器双通道观测输入、输出波形。
仿真现象：
- 信号放大：微小输入正弦信号，经过三极管放大后得到幅度更大的输出正弦波形。
- 相位反转（180° 反相）：共射电路标志性特点，输入波形上升时输出波形下降，输入波形到达波峰时输出到达波谷，电压相位相差 180°。
原理：基极电压↑→IB↑→IC↑→R3 压降↑→集电极电位 VC↓，所以输入电压升高，输出电压降低，相位倒置。
电压放大倍数计算
拓展思考： 若去掉发射极旁路电容 C3，交流负反馈起作用，电压放大倍数会下降，但电路非线性失真会减小； 若静态工作点过高，输出波形底部被削，出现饱和失真；静态工作点过低，波形顶部被削，出现截止失真。
四、仿真踩坑与实验总结
- 耦合电容、旁路电容取值：电容不能太小，低频时容抗变大，会衰减交流信号；本电路选用 50μF、47μF，适配 5kHz 信号。
- 输入信号幅值不能过大：输入信号太大，超出三极管线性放大区，输出波形会发生削顶失真。本次选用 15mV 小信号，保证输出波形完整无失真。
- 分压偏置电路优势：相比简单固定偏置电路，温度变化、更换不同 β 三极管时，静态工作点波动小，工程上更常用。
五、学习感悟
共射放大电路是模电的基石。三极管本质是电流控制型器件，我们借助集电极电阻，把电流放大转化为电压放大。Multisim 仿真可以快速验证电路理论，不用焊接实物就能直观看到波形、相位、失真现象，非常适合模电入门学习。
