前言
多级放大电路是模拟电子技术的核心内容，而阻容耦合两级共射放大电路，是入门必做的经典实验。今天我们在 Multisim 中搭建这个电路，从电路原理、仿真波形、参数计算到实验结论完整复盘，帮大家吃透多级放大电路的特性。
一、电路整体介绍

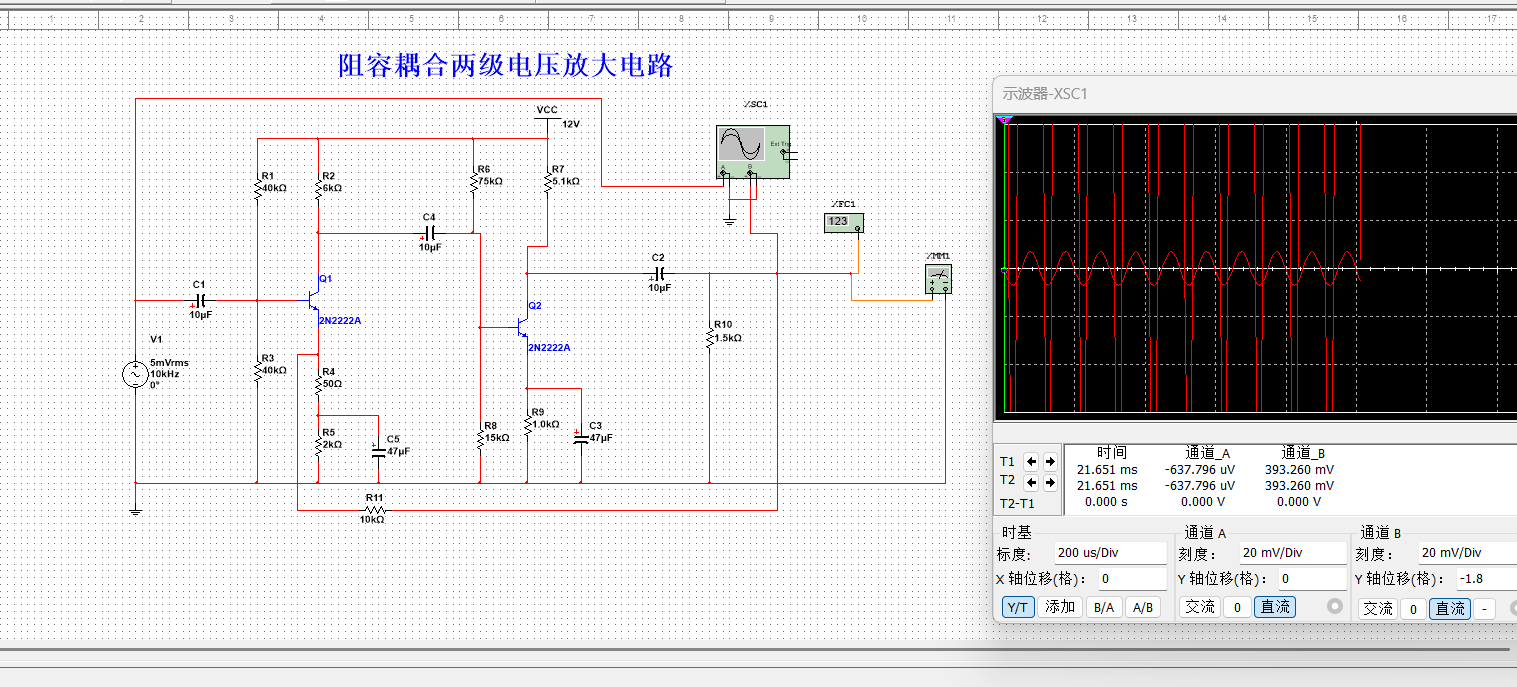

这是由两只 2N2222A NPN 三极管构成的两级分压式偏置共射放大电路，级间采用电容 C4 实现阻容耦合。 电源 VCC=12V，输入信号源 V1：5mVrms，10kHz 正弦波。
- C1：输入耦合电容，隔直流通交流，把交流信号送入 Q1 基极；
- C4：级间耦合电容，隔离 Q1、Q2 两级直流电位，仅传递放大后的交流信号；
- C2：输出耦合电容，隔离直流，将交流信号输出给负载 R10；
- C5、C3：发射极旁路电容。保留发射极电阻的直流负反馈，稳定静态工作点；同时对交流信号短路，保证单级放大倍数不衰减。
阻容耦合最核心特点：各级静态工作点相互独立。调试时可以单独测量、调整第一级，再调试第二级，互不干扰。缺点是耦合电容对低频信号容抗大，低频增益下降，无法放大直流与缓变信号。
信号流向： 信号源 V1 → C1 → Q1 第一级放大 → C4 → Q2 第二级放大 → C2 → 负载 R10，示波器同时抓取输入、输出波形。
二、仿真波形与增益计算
示波器通道 A 为输入信号，通道 B 为放大后的输出信号。 仿真读数：输入 5mV，输出约 393mV。 总电压放大倍数：
多级放大电路总电压增益 = 各级电压放大倍数相乘：\
。
观察波形：输出正弦波完整，没有出现顶部或者底部削波，说明两级静态工作点设置合理，没有饱和失真、截止失真。 如果波形顶部被削：截止失真；波形底部被削：饱和失真。
三、关键知识点梳理
- 耦合电容作用：隔直通交 电容阻挡直流分量，让前后两级直流工作点互不影响；交流信号频率足够高时，电容容抗很小，信号可以顺利传递。
- 发射极旁路电容 C3、C5 发射极电阻有稳定静态工作点的作用，但会引入交流负反馈，降低放大倍数。并联旁路电容之后，交流信号直接从电容流过，绕过发射极电阻，放大倍数得以提升。如果拆掉旁路电容，放大倍数会明显下降。
- 负载对放大倍数的影响 负载电阻 R10 越小，负载越重，输出电压幅度越低，电压放大倍数下降。共射放大电路输出电阻偏大，带负载能力弱。
- 相位关系 单级共射放大电路，输出与输入相位反相（相差 180°）；经过两级共射放大，总相位反转两次，输出信号和输入信号同相。从示波器波形上也能观察到这个特点。
四、实验小结
- 阻容耦合两级放大电路，可以获得比单级放大器高得多的电压增益；
- 阻容耦合的优势：各级静态工作点独立，调试方便；局限：低频特性差，不能放大直流信号；
- 旁路电容、耦合电容的取值，会直接影响电路的频率响应；
- 负载电阻会影响电压放大倍数，负载越小，增益越低。
拓展思考
- 把信号源频率调低，比如几百 Hz，你会发现输出幅度变小，这就是耦合电容带来的低频衰减；
- 不断增大输入信号幅度，输出波形会出现削顶失真，达到放大器最大不失真输出电压。
