• 概要&序論
• 一、操作系统的"进程状态"
• 二、Linux中的进程状态
• • 2.1进程的状态有哪些
  • 2.2调度队列FIFO算法&&进程运行状态
  • 2.3设备树&&进程的阻塞状态
  • • 2.3.1什么是设备树
    • 2.3.2什么是阻塞状态
  • 2.4交换分区与进程挂起
  • • 2.4.1交换分区的定义
    • 2.4.2挂起与优先挂起
  • 2.5进程的状态变化
• 三、理解内核链表的相关话题
• • 3.1内核链表不是传统链表
  • 3.2为什么内核链表要这么设计
  • • 3.2.1更方便的偏移量计算------offset宏
    • 3.2.2彻底理清"流动"的本质：多链表动态解绑与重组
    • • 3.2.2.1物理上：它们"住在一起"
      • 3.2.2.2逻辑上：它们属于"完全不同的绳子"
      • 3.2.3.3"流动"是如何发生的？
      • 3.2.2.4核心总结
• 四、进程状态的查看
• • 4.1回顾Linux的进程状态类型
  • 4.2运行R与睡眠S状态
  • 4.3停止T与追踪停止状态t
  • 4.4深度睡眠D
  • • 4.4.1对比一般睡眠状态
    • 4.4.2深度睡眠的意义
    • 4.4.3测试方法

---

概要&序論

  Hello大家好，我是此方 ，上文我们初步探讨了**进程** 这个话题，了解了进程的概念和进程的父子关系，今天将继续深入了解进程的各种状态，好的，现在我们开始吧。

一、操作系统的"进程状态"

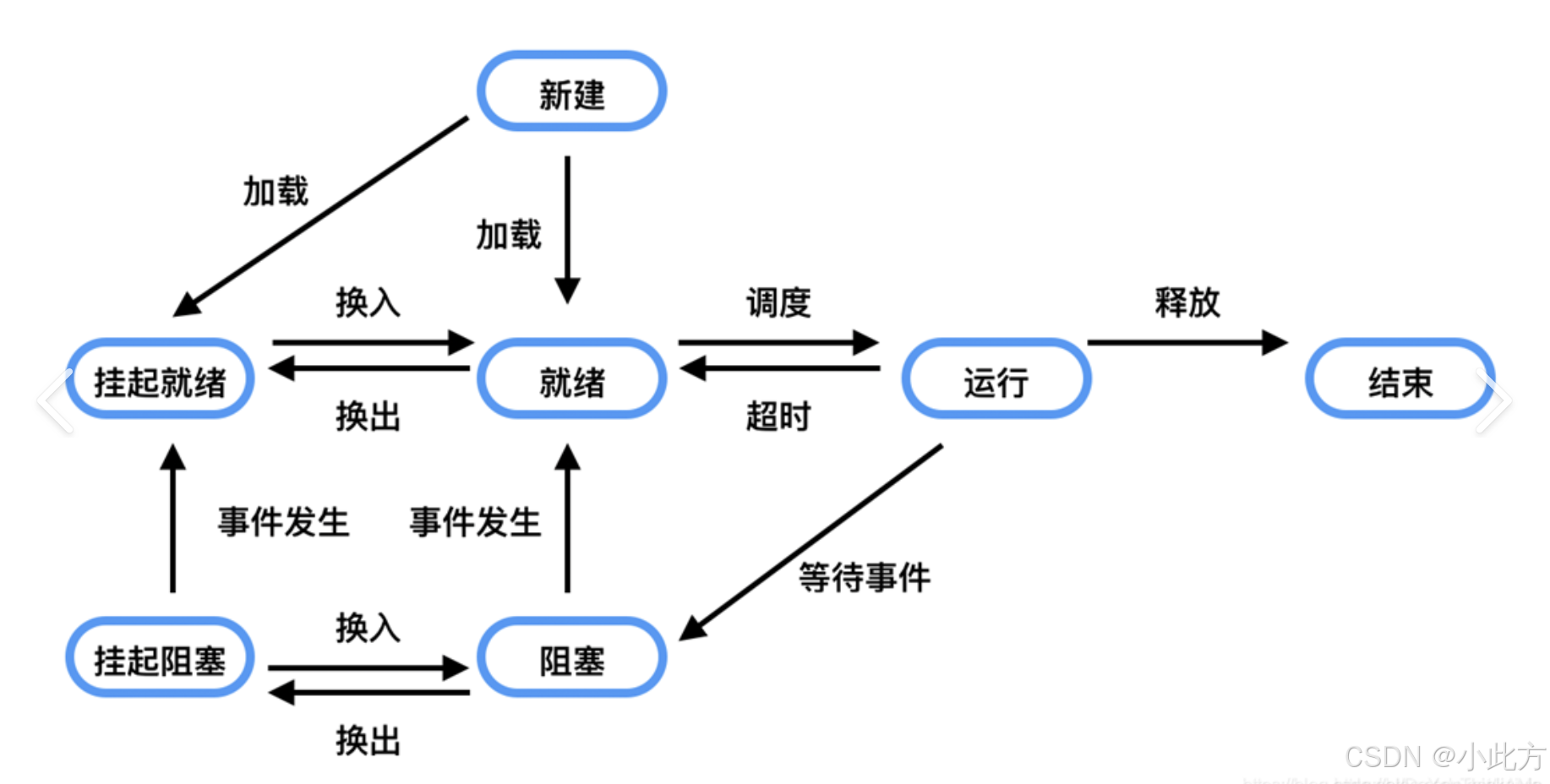

  如下图，精辟的总结了课本上提到的进程状态，确实有些复杂。不过我想要说的是，这张图讲解的是操作系统的进程状态的总理论，而我们今天要讲的Linux进程状态，和它的关系是特殊性与普遍性的关系。

二、Linux中的进程状态

2.1进程的状态有哪些

  为了弄明白正在运行的进程是什么意思，我们需要知道进程的不同状态 。一个进程可以有几个状态（在Linux内核里，进程有时候也叫做任务）。

  下面的状态在kernel源代码里定义：

/*
 * The task state array is a strange "bitmap" of reasons to sleep.
 * Thus "running" is zero, and you can test for combinations of
 * others with simple bit tests.
 */
static const char *const task_state_array[] = {
  "R (running)", /*0 */
  "S (sleeping)", /*1 */
  "D (disk sleep)", /*2 */
  "T (stopped)", /*4 */
  "t (tracing stop)", /*8 */
  "X (dead)", /*16 */
  "Z (zombie)", /*32 */
};

• R运行状态（running）： 并不意味着进程一定在运行中，它表明进程要么是在运行中要么在运行队列里。
• S睡眠状态（sleeping）： 意味着进程在等待事件完成（这里的睡眠有时候也叫做可中断睡眠（interruptible sleep））。
• D磁盘休眠状态（Disk sleep）： 有时候也叫不可中断睡眠状态（uninterruptible sleep），在这个状态的进程通常会等待 IO 的结束。
• T停止状态（stopped）： 可以通过发送 SIGSTOP 信号给进程来停止（T）进程。这个被暂停的进程可以通过发送 SIGCONT 信号让进程继续运行。
• X死亡状态（dead）： 这个状态只是一个返回状态，你不会在任务列表里看到这个状态。

  一句话都听不懂？没有关系，拆开来我们一个一个讲：

2.2调度队列FIFO算法&&进程运行状态

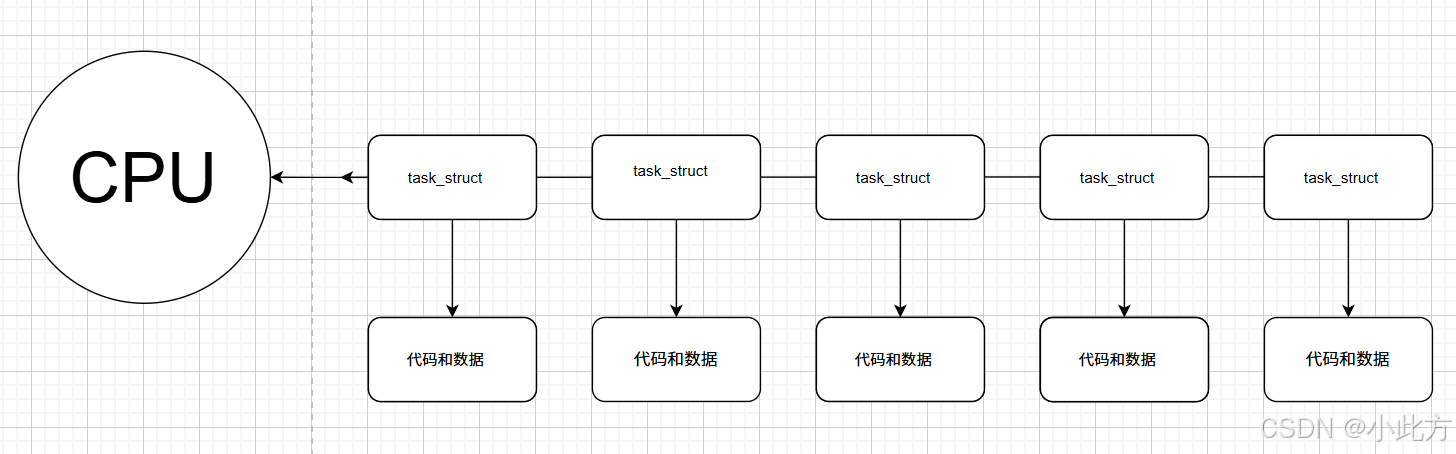

  在谈论进程的运行状态之前，我需要先讲一讲进程的调度队列：我们上一篇中讲到了，进程是由PCB+代码与数据构成的，进程的PCB里面有一个指针指向下一个PCB，于是就形成了"全局进程链表"。

  我们这里讲的队列和全局链表非常相似，为什么这个它即是链表又是队列？我们后面会讲。

先抛出一个结论:"进程在调度队列里面==进程处于运行状态"。

  通过进程的调度队列，我们也得到一个名词："进程的FIFO算法": 进程按照队列的规则先进先出，依次被CPU调用执行。

2.3设备树&&进程的阻塞状态

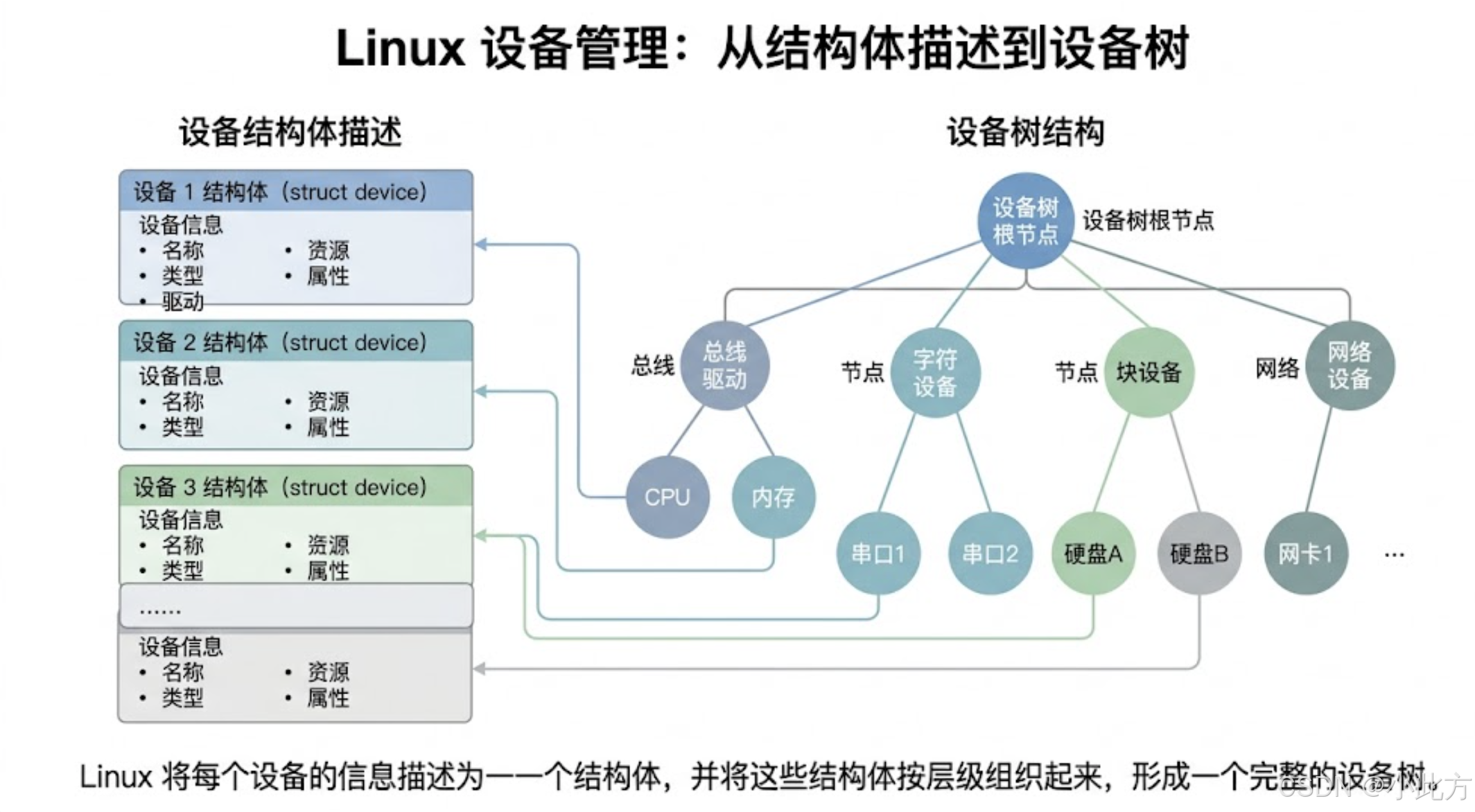

2.3.1什么是设备树

  我们的计算机，它的摄像头，麦克风，键盘鼠标，显示器以及磁盘网卡等等，一系列的硬件，他们都是操作系统通过硬件驱动调用的，

  然而硬件驱动调用硬件不是直接访问硬件本身，实际上其内部也经厉了"先描述再组织"的过程，操作系统将他们的数据封装成为一个结构体 ，然后将他们组织在一起于是就形成了设备树。

  我后来发现这一段的讲解极为不准确，设备树和等待队列没有任何关系。 我在后文（3.2.2）有纠错。

2.3.2什么是阻塞状态

  设备树上的每一个结点都有一个等待队列，输出一个结论：进程在等待队列中的时候，就是阻塞状态。

  那么，什么是阻塞？当一个进程正在运行，但它发起的某个请求（通常是 I/O 请求）暂时无法得到满足 ，或者必须等待某个事件（如磁盘数据读取、网卡数据到达）发生时，操作系统会剥夺该进程的 CPU 使用权，将其从运行队列（Run Queue）中移出。

  然后该进程就会被链入对应设备的等待队列当中。 等待设备就绪。

  什么是就绪？又一个问题。这很简单，我们键盘键入，硬盘读取，这些都是设备就绪。

2.4交换分区与进程挂起

  挂起首先你要知道，这是一种非常极端的情况，一般不会发生。什么时候会发生呢？你的操作系统认识到内存资源严重不足的时候 （我们所讲的内存资源是"物理内存"而不是"虚拟内存"，放在虚拟地址空间中讲）

2.4.1交换分区的定义

  交换分区，我们首先需要了解的概念。它是磁盘中的一个概念，在磁盘中有这么一块临时区域，用来临时存放从内存中交换过来的代码。

2.4.2挂起与优先挂起

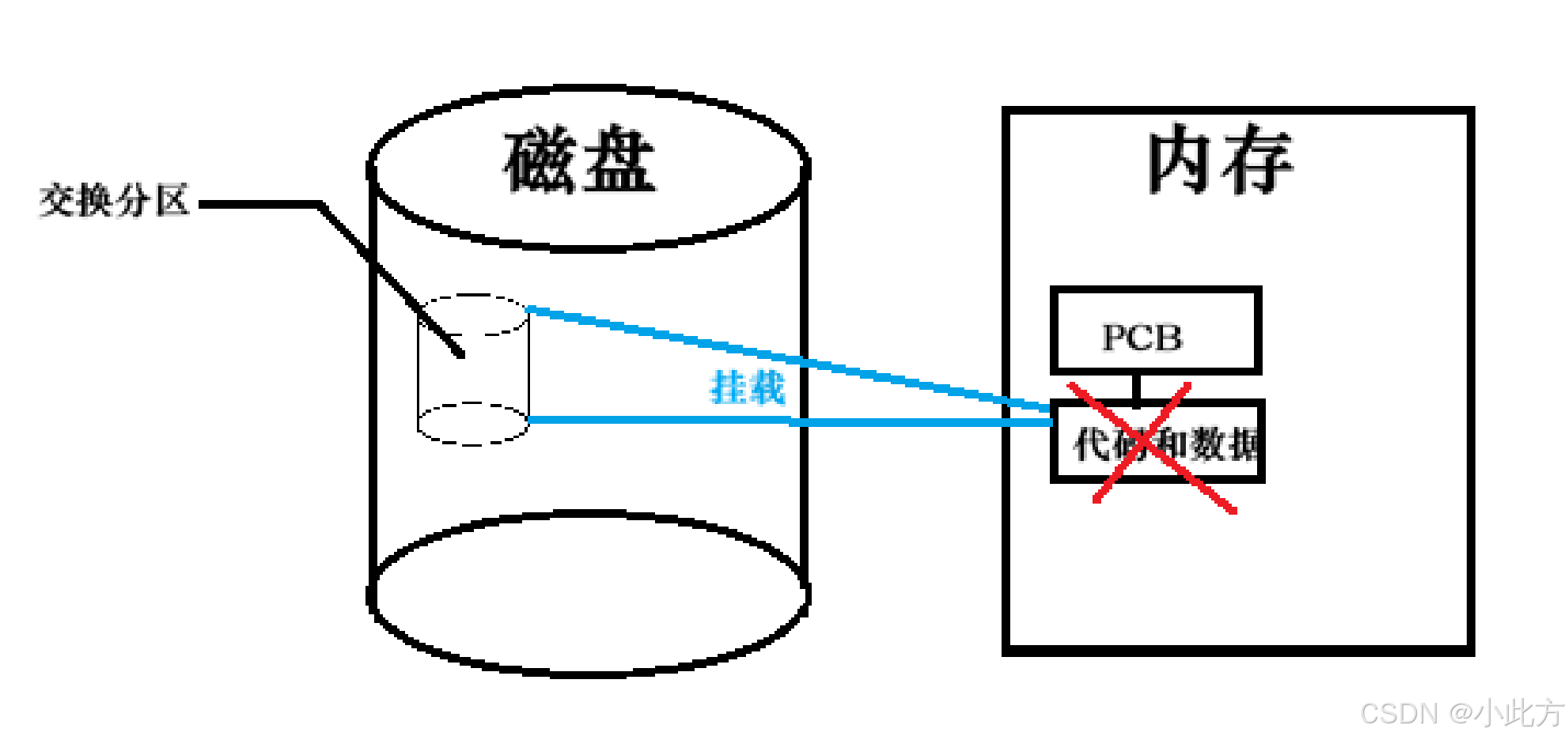

  那么当程序挂起，就是操作系统将程序的代码和数据从内存中提取出来，挂在这个交换分区当中。以此来腾出空间给其他进程使用。缓减内存压力。这个过程中PCB不会动。

  那么谁会被优先带走呢？答案是正在阻塞的进程。他们不着急使用CPU资源，所以先挂起。 在极端中的极端情况，有可能运行队列中靠后的一些进程的代码和数据也会被挂起来。当然这很少见。

2.5进程的状态变化

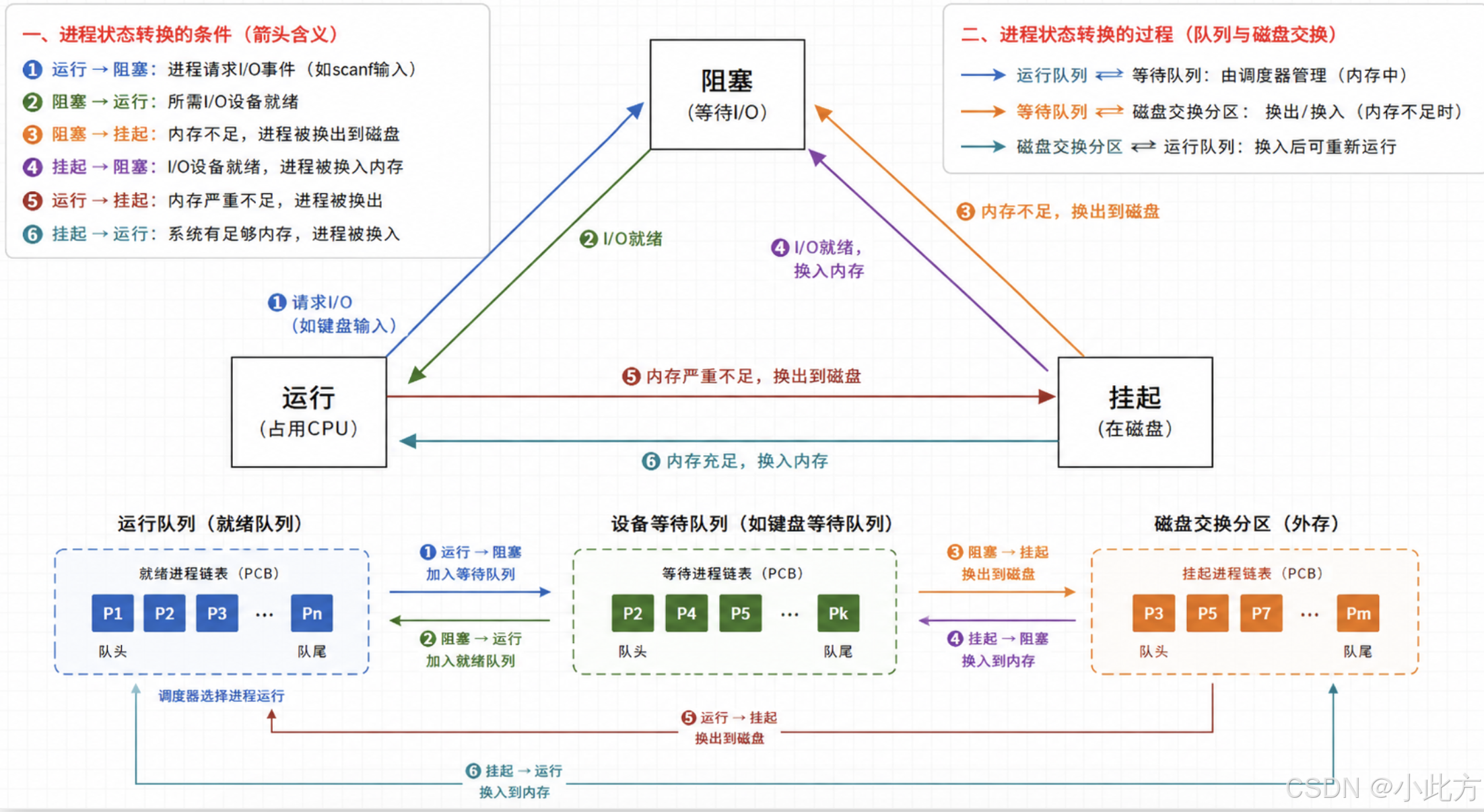

  从运行到阻塞，从阻塞到挂起，从运行到挂起，以及他们的所有的反方向。在之前我们全部讲完了。现在给一张总结图：

三、理解内核链表的相关话题

3.1内核链表不是传统链表

  我们Linux中的一个个PCB，他们被链接起来形成一个链表，这没有错，但是现在我要讲的可能会颠覆你的认知。

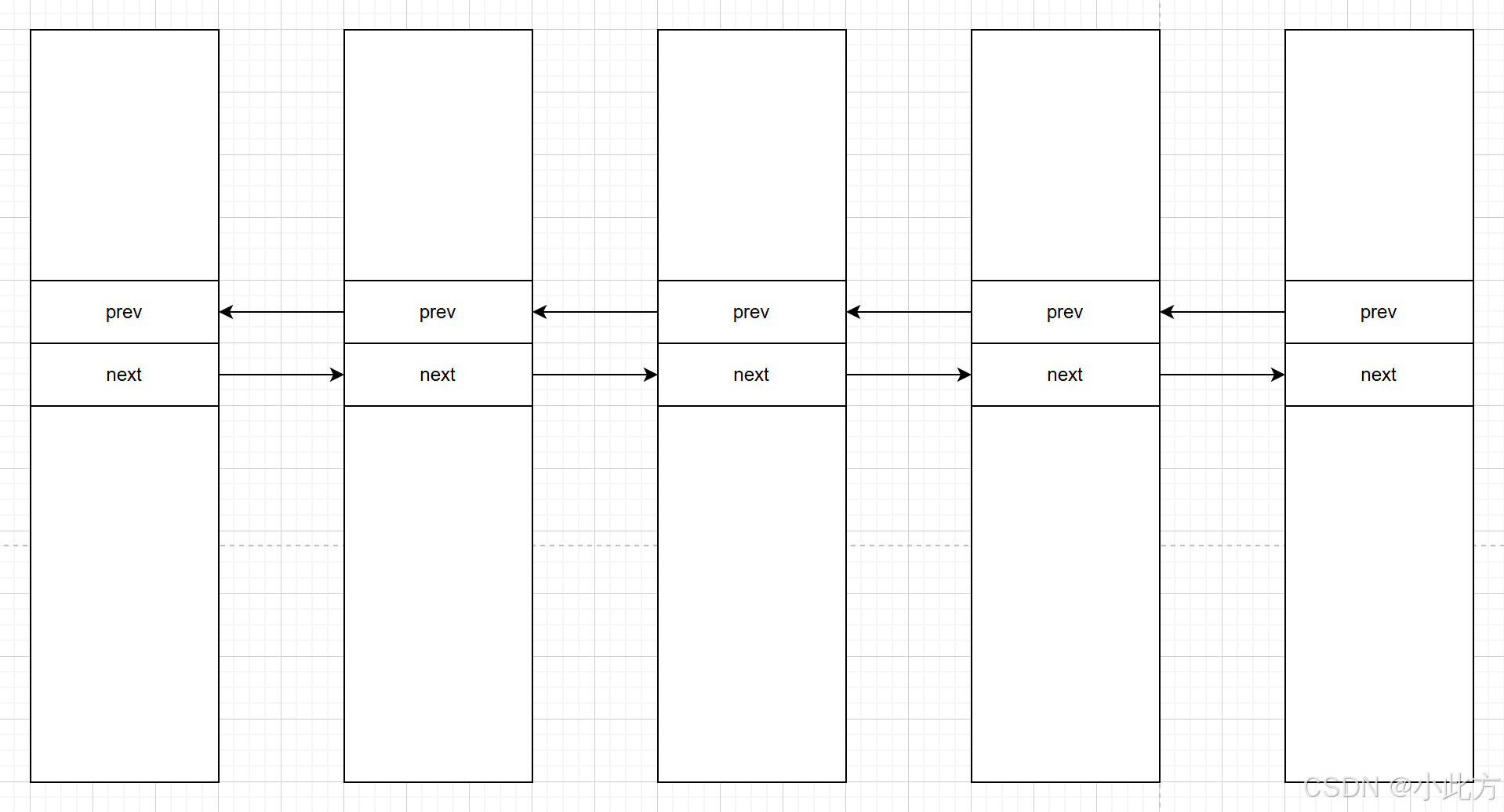

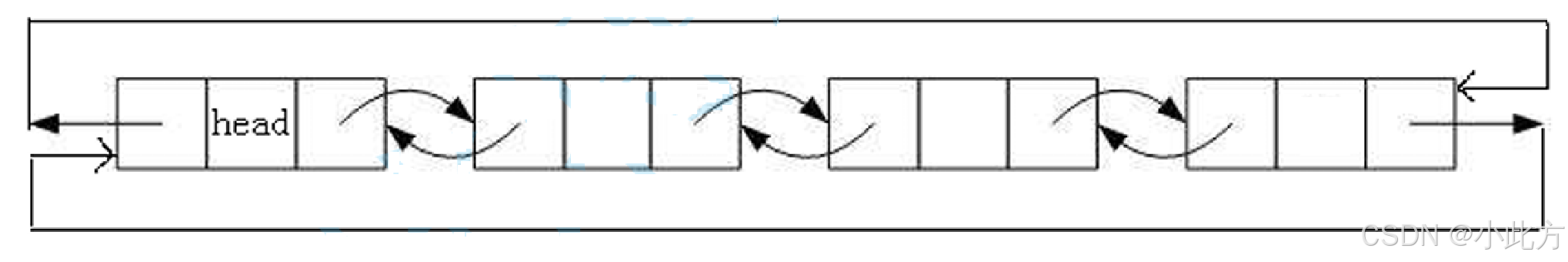

  Linux内核使用的链表不是传统的链表，传统的链表我们可以画一个潦草的示意图：

  一个带头循环双向链表，每一个结点里面都会有两个struct Node*指针，指向上一个/下一个结点。

  那么Linux的内核链表呢？试想一下：把前后指针独立封装一下，让它和你的数据解耦，会发生什么？这就是Linux内核链表的想法。

struct list_head {
    struct list_head *next, *prev;
};
struct task_struct{
    int x, y, z;
    struct list_head links;
    ...
};

  也即是说，现在这个链表本身依赖的不是指针，而是这样一个连接器结构体，它来帮助前后PCB建立联系。

3.2为什么内核链表要这么设计

3.2.1更方便的偏移量计算------offset宏

  现在，如果你手里只有一个指向 links 成员的指针，想要拿到整个 task_struct 的首地址，你就必须知道 links 在这个结构体里"往后挪了多少距离"。

结构体首地址 = 成员地址 − 偏移量 结构体首地址 = 成员地址 - 偏移量 结构体首地址=成员地址−偏移量

  有一种非常通用的计算方式：
o f f s e t = & ( ( ( s t r u c t t a s k _ s t r u c t ∗ ) 0 ) → l i n k s ) offset = \&(((struct\ task\_struct\ *)0)\to links) offset=&(((struct task_struct ∗)0)→links)

  这种计算方式实在是太妙了。

• 首先人为设定起点：将 0 强制转换为结构体指针，相当于在内存地址 0 的位置"虚拟"出一个结构体。
• 算位置：访问成员 links 并取地址，编译器会根据内存对齐规则，算出它相对于起点（即地址 0）的距离。
• 空位即偏移：因为起点是 0，所以得到的成员地址在数值上就精准等于它在结构体里的偏移量。

  C自带一个宏可以直接获取这个偏移量，上面的讲解就是它的底层。

• 首先包含头文件：#include <stddef.h>
• 第一个参数填结构体类型，第二个填成员名。

size_t offset = offsetof(struct task_struct, links);

3.2.2彻底理清"流动"的本质：多链表动态解绑与重组

  这一段内容会再一次颠覆你的认知。

  在探讨进程如何在各种队列中"流动"之前，我们需要先纠正一个极易混淆的误区：

⚠️ 重要纠错：设备树 ≠ \neq = 等待队列

我上文把"设备树"和"等待队列"混为一谈，认为进程阻塞是挂在设备树上。这是极其不准确的！设备树和等待队列没有半毛钱关系。

• 设备树 (Device Tree)：是系统启动时，内核用来清点、初始化硬件的静态"点名册"，不参与运行时进程的调度。
• 等待队列 (Wait Queue)：是驱动程序内部维护的运行时动态链表，专门用来组织正在等待该设备的进程。

3.2.2.1物理上：它们"住在一起"

  在物理内存中，一个进程有且仅有一个 task_struct（进程控制块 PCB）实例。这个结构体非常庞大，包含了一个进程的所有核心信息（PID、状态、优先级等）。它就像一个巨大的"多功能插线板"，身上长满了各种不同的接口 ------ 这些接口就是内嵌在其中的 struct list_head 成员变量。

3.2.2.2逻辑上：它们属于"完全不同的绳子"

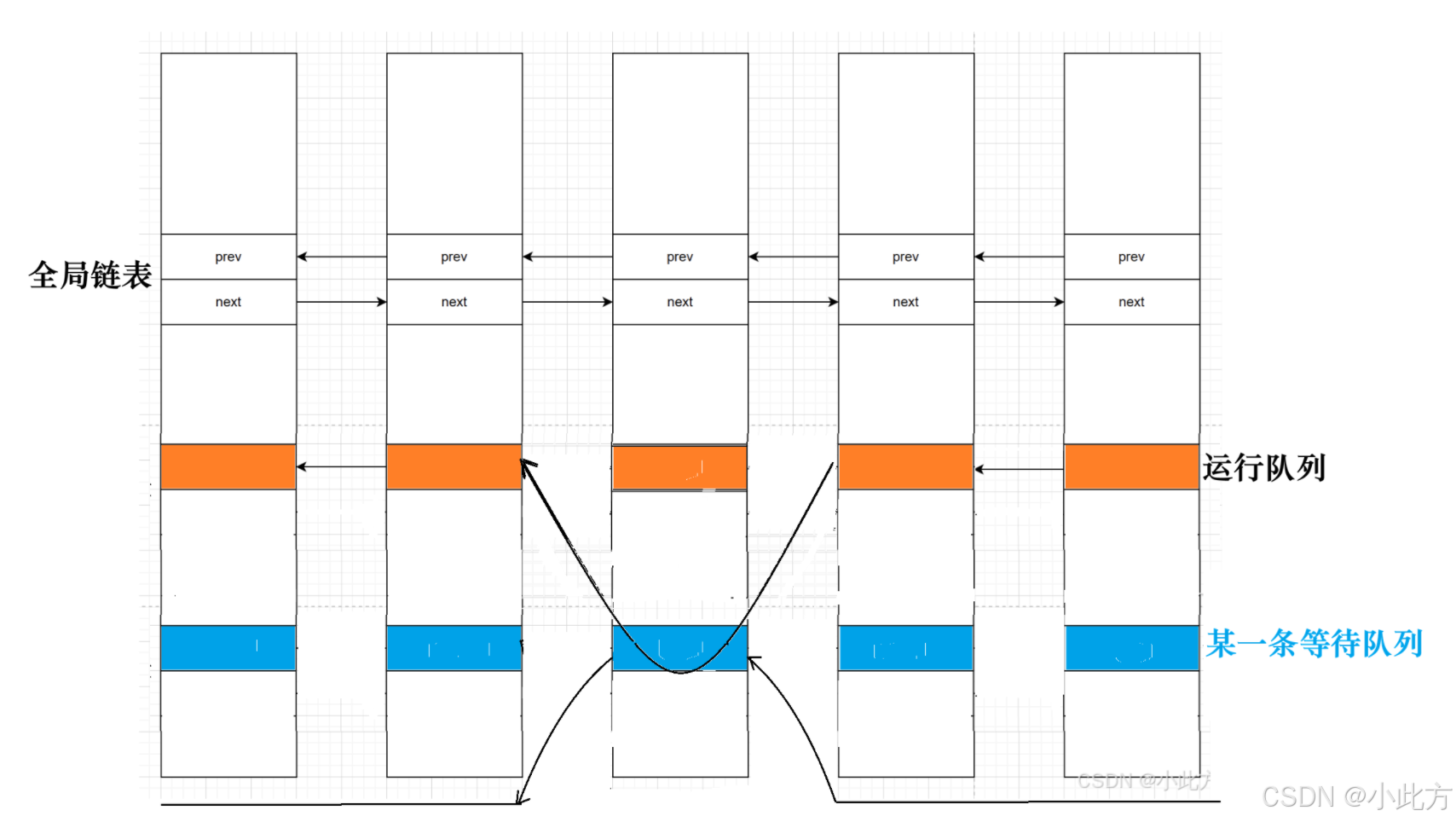

  虽然所有的插口都长在同一个 PCB 上，但每个插口连接的都是不同的、相互独立的、没有交集的独立链表。这就是著名的"用绳子穿过实体"的设计：

• 全局链表（Tasks List） ：像一根红色的绳子，横向穿过每个 PCB 的 tasks 插口。只要进程存活，这条线就永远不解绑，内核通过它来遍历系统中的所有进程。
• 运行队列（Runqueue） ：像一根橙色的绳子，只穿过那些状态为"就绪（Ready）"或"运行（Running）"的 PCB 的 run_list 插口。调度器（Scheduler）只在这条线上挑选进程去 CPU 上执行。
• 某一条等待队列（Wait Queue） ：设备千千万，等待队列的蓝线也有千千万。每个硬件设备（网卡、键盘、磁盘等）都有自己专属的一条等待队列线。

3.2.3.3"流动"是如何发生的？

当一个进程从"运行态"变成"阻塞态"（例如等待读取磁盘文件）时，内核绝对不会去搬动或复制这个巨大的 PCB，它在幕后只干了两件事：

1. 解绑（断开旧线） ：调用 list_del，把该 PCB 负责"运行队列"的 run_list 钩子从橙线上取下来。
2. 重连（挂上新线） ：调用 list_add，把该 PCB 负责"等待队列"的 wait_list 钩子，挂到该磁盘设备特有的那条蓝色等待队列线上。

3.2.2.4核心总结

• 实体唯一 ：内存中只有 task_struct 一个实体静静地呆着。
• 状态改变 = 关系解绑与重组 ：进程所谓的"状态流动"，物理本质上只是不同颜色的绳子（链表指针）在 PCB 的不同插口上进行解绑和重新勾连的过程。
• 高效率的秘密 ：这种设计让进程状态切换变成了极其高效的指针操作（ O ( 1 ) O(1) O(1) 复杂度），不需要任何内存拷贝，完美体现了 Linux 内核"扁平化且高效"的管理哲学。

---

四、进程状态的查看

4.1回顾Linux的进程状态类型

  把上面你看不懂的那张表搬过来，现在你至少能读懂一部分了，接下来我们来查看一下进程的状态

/*
 * The task state array is a strange "bitmap" of reasons to sleep.
 * Thus "running" is zero, and you can test for combinations of
 * others with simple bit tests.
 */
static const char *const task_state_array[] = {
  "R (running)", /*0 */
  "S (sleeping)", /*1 */
  "D (disk sleep)", /*2 */
  "T (stopped)", /*4 */
  "t (tracing stop)", /*8 */
  "X (dead)", /*16 */
  "Z (zombie)", /*32 */
};

  进程状态的本质就是一个在PCB中的整型，是一个状态数组的下标。

4.2运行R与睡眠S状态

  Linux的Sleep就先当于操作系统的阻塞状态

#include <iostream>
#include <unistd.h>
int main() {
    std::cout << std::unitbuf;
    int count = 0;
    pid_t pid = getpid();
    while (true) {
        std::cout << "我是后台进程, PID: " << pid << ", 循环次数: " << ++count << std::endl;
        sleep(1);
    }
    return 0;
}

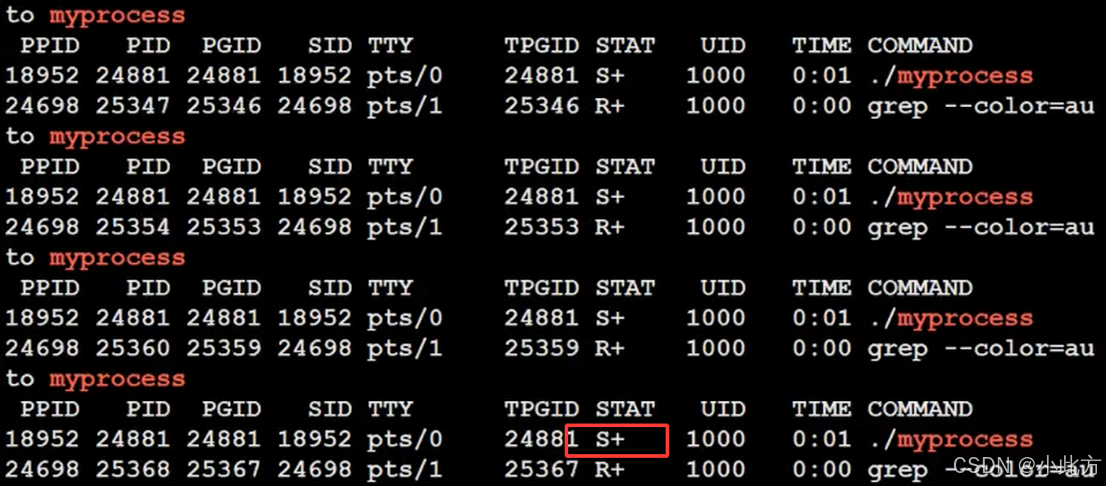

  为什么我们查到的进程状态都是S?因为我们的进程是一个循环打印，假设执行一次是1毫秒，在这毫秒中99%的时间是在等待显示屏就绪，1%的时间是拿来打印，于是运气不好我们查不出来。

#include <iostream>
#include <unistd.h>
int main() {
    // 打印当前的 PID，方便你后续去查状态或杀进程
    std::cout << "进程已启动, PID: " << getpid() << "，请在另一个终端观察其状态..." << std::endl;
    // 纯 CPU 计算的死循环，没有任何 I/O 打印，也没有 sleep
    while (true) {}
    return 0;
}

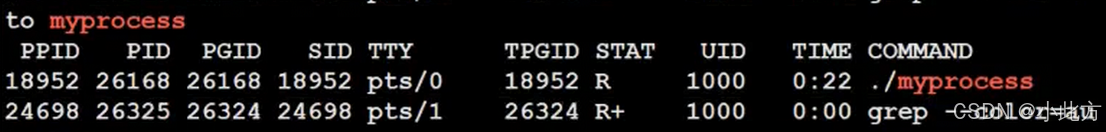

  不让他IO，查出来全部都是R

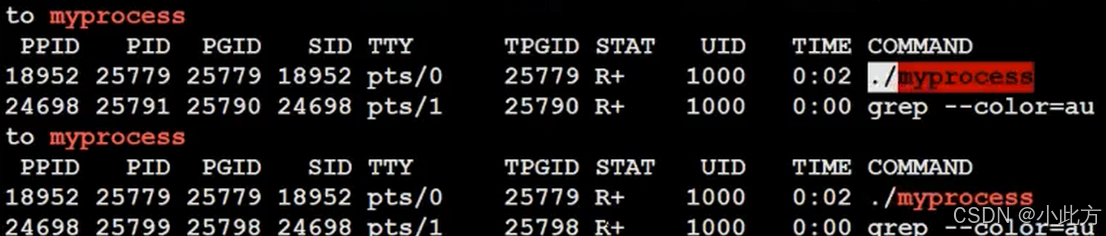

  如果进程在前台，那么状态前面就有一个+号，否则没有。

  加上&表示当前进程在后台启动

[whb@bite-alicloud lesson13]$ ./myprocess &

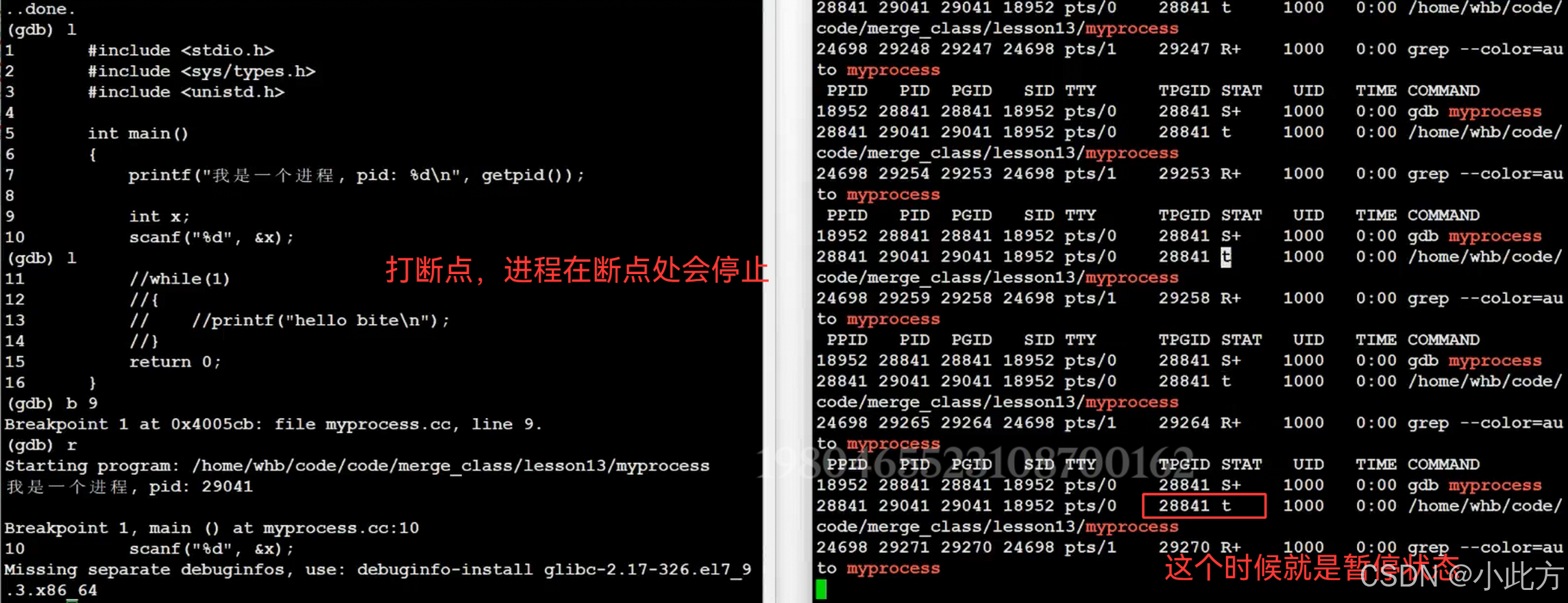

4.3停止T与追踪停止状态t

  t：表示进程处于"正在被追踪而停止"的状态。 虽然它也属于停止状态，但它与大写 T 有细微的语义区别：

• 大写 T (Stopped)：通常是用户主动发送信号（如 Ctrl+Z）让进程停下的。
• 小写 t (Tracing stop)：专门用于 Debugger（调试器）环境。当进程被系统追踪（比如你在用 gdb 调试时），进程在等待调试器发送下一个指令（c/s）期间，状态会显示为小写的 t。

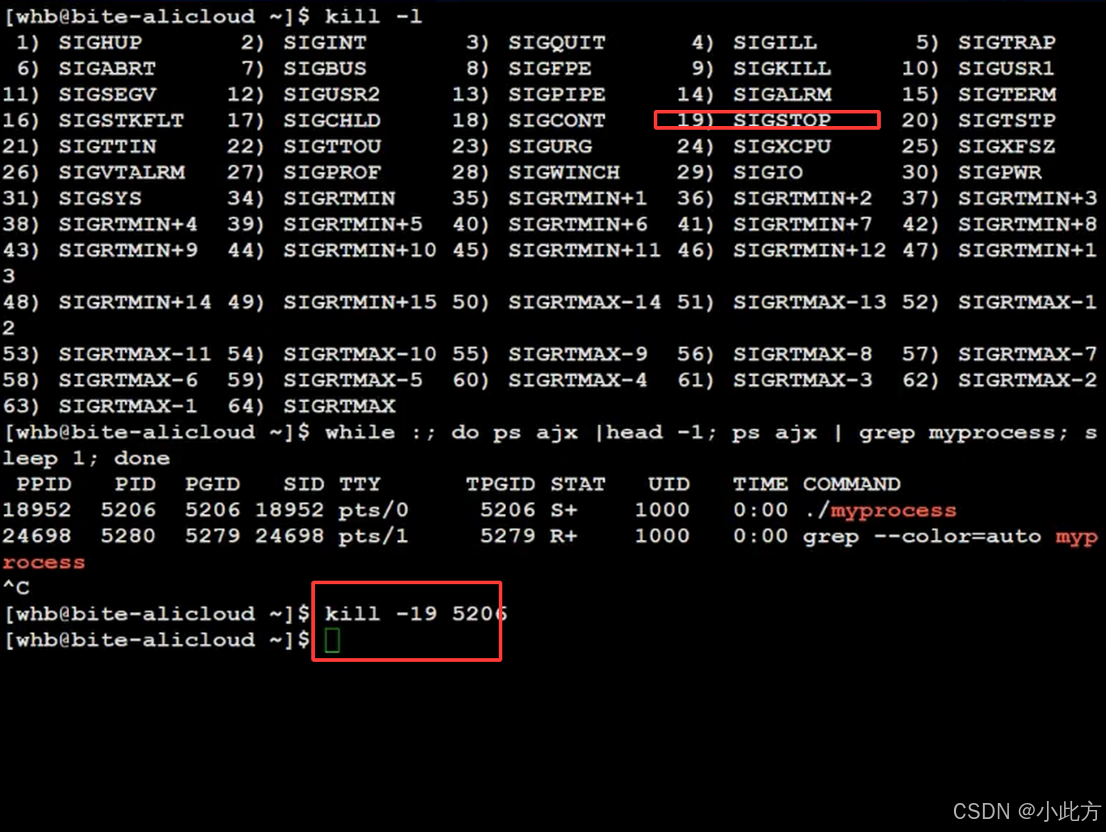

  关于19号信号稍微补充一下，信号还没有学：在 Linux 信号机制中，19号信号 是 SIGSTOP。

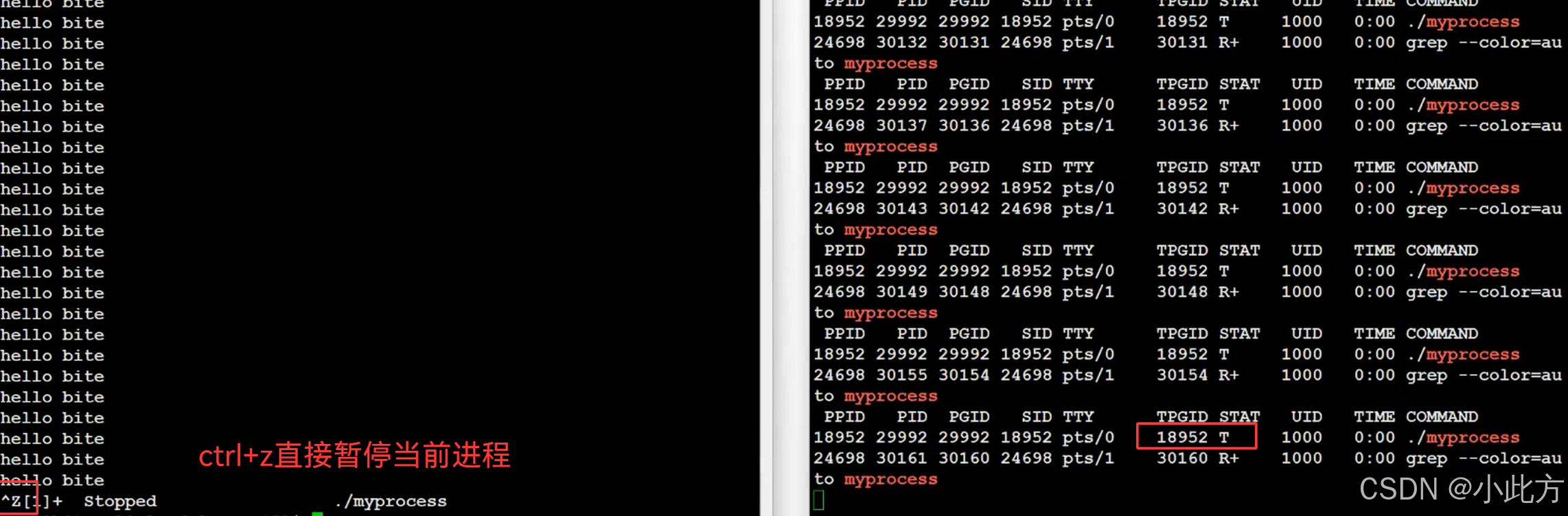

  SIGSTOP 的唯一作用就是强制停止（挂起）一个进程 。当进程接收到这个信号时，它的状态会立即转变为 T (Stopped)。你按下ctrl +Z也是传递这个信号给进程。

• 一种很有趣的场景 ：含 scanf 等阻塞式输入函数的进程被放到后台运行。
• 行为分析 ：
  • 后台进程无法直接从终端读取用户输入。
  • 当进程尝试执行 scanf 等终端输入系统调用时，内核会向该进程发送 SIGTTIN 信号 ，强制将其暂停（Stopped, T）。
• 解决办法 ：用户需要通过 fg 命令 将该进程调回前台，才能正常输入并继续执行。

4.4深度睡眠D

4.4.1对比一般睡眠状态

  浅睡眠S，比如有一个scanf在等待阻塞 。然后我们直接按ctrl+c可以直接kill它。或者执行指令kill -9 PID杀死（这个是信号的知识，后面会讲）但是深度睡眠D状态，怎么都不会杀死。如何杀掉D进程？1.等他自己醒来。2.物理方法（重启计算机/断电）

4.4.2深度睡眠的意义

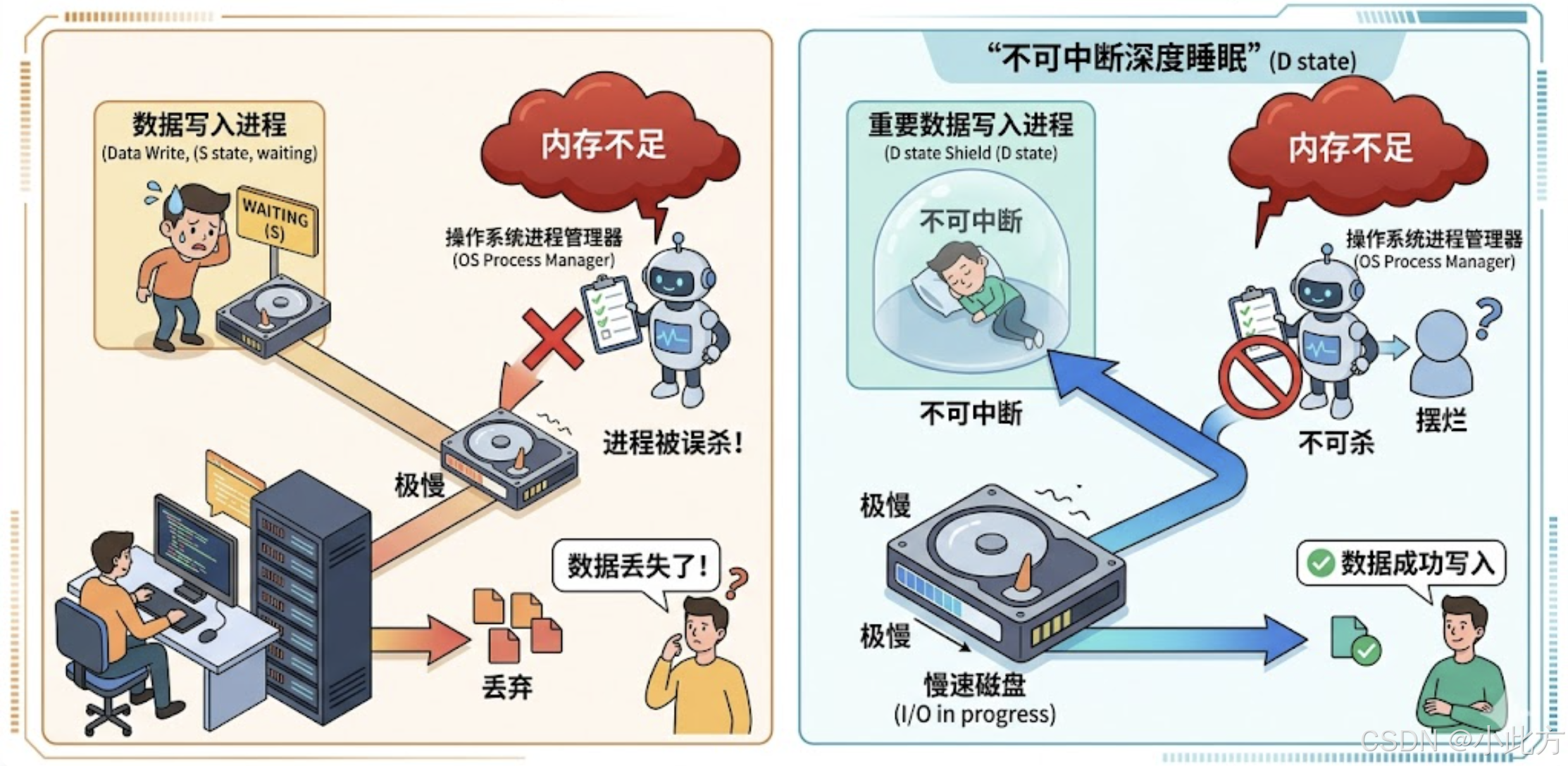

  场景：一个进程正在向磁盘写入数据

但是磁盘写入数据的速度超级慢（相对于进程而言），于是进程就要去等待磁盘（进入S状态）。等待过程中可能发生一种非常极端的内存不足情况，这个时候OS就要开始杀没有用的进程。

  这个时候可能会误杀这个正在"摆烂"的进程。于是这个时候磁盘还没有读完数据但是进程已经被干掉了，磁盘拿着数据不知道该怎么办，于是就只能把数据丢弃了。这个时候用户还不知道，于是就丢失了数据。 （如果这个数据是医院里几千个病人的病历，或者是银行的转账信息，这是非常危险的。）

  为了防止操作系统发生上述情况。于是一种新的状态被设计出来。D状态，不可中断。

4.4.3测试方法

  构建一个块级 IO，通过以下命令模拟高强度的磁盘写入操作：

dd if=/dev/zero of=~/test.txt bs=4096 count=100000

• dd: 磁盘拷贝/转换命令。
• if=/dev/zero: 输入文件（数据来源，源源不断地产生零字节）。
• of=~/test.txt: 输出文件（拷贝到的目标文件路径）。
• bs=4096: 每次拷贝的数据块大小（Block Size），此处为 4096 字节（4KB）。
• count=100000: 一共拷贝的数据块数量（这里一共拷贝 100000 次）。

---

好的本期内容就到这里，如果对你有帮助，还不要忘记点赞三联支持。我是此方，我们下期再见。bye!
