SENT/PSI5传感器TSN集成测试：打通传统传感与未来车载网络的“最后一公里”

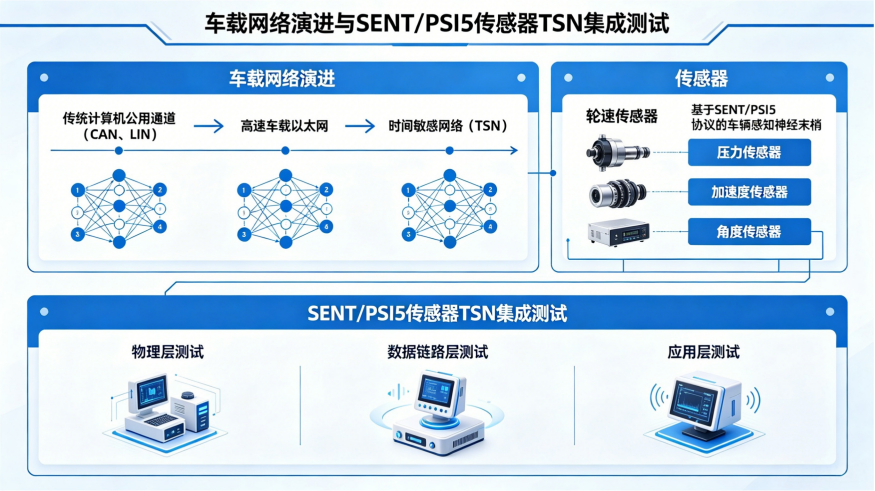

随着汽车电子电气架构向域集中式演进，车载网络正经历从传统总线（如CAN、LIN）到高速车载以太网，再到时间敏感网络（TSN）的深刻变革。在这一过程中，大量基于SENT （Single Edge Nibble Transmission）和PSI5 （Peripheral Sensor Interface 5）协议的传感器------如轮速、压力、加速度、角度传感器------作为车辆感知的"神经末梢"，其数据如何高效、可靠、确定性地汇入TSN主干网络，成为智能驾驶系统成败的关键。SENT/PSI5传感器TSN集成测试，正是验证这一数据通路从物理层到应用层全链路性能与可靠性的核心环节。

一、SENT与PSI5：经典传感器接口的坚守与挑战

在深入集成测试之前，有必要理解这两种仍在广泛应用的数字传感器接口。

SENT协议：一种低成本、高精度的单向数字传输协议，遵循SAE J2716标准。它采用单线传输，通过脉冲边沿时间间隔（Tick，通常3μs）编码数据（半字节Nibble），具有优异的抗干扰能力和分辨率，广泛应用于发动机控制、变速箱、底盘系统的压力、位置传感器。

PSI5协议：一种双线制（电源与数据复用）、双向通信的数字接口，专为高可靠性需求设计，最初用于安全气囊碰撞传感器。其通过电流调制传输数据，支持多点总线拓扑，具备强大的EMC抗扰度和诊断能力，在安全气囊、底盘控制（如电控悬架）等领域地位稳固。

尽管TSN以太网在带宽和确定性方面优势明显，但SENT/PSI5因其在成本、可靠性、部署成熟度上的优势，在中低速传感器领域仍将长期存在。因此，"传统传感器接口+TSN网关/域控制器"的混合架构成为主流选择。这也使得集成测试变得至关重要。

二、TSN集成测试的核心挑战：当"慢速确定"遇见"高速确定"

将SENT/PSI5传感器数据通过网关或域控制器接入TSN网络，并非简单的协议转换。集成测试面临多重挑战：

时间同步的"纳秒级"对齐 ：TSN网络依赖802.1AS（gPTP）实现全网纳秒级时间同步，以确保控制指令的精准协同。但SENT/PSI5传感器数据本身不带精确时戳。测试需要验证：传感器数据被采样、转换、打上时间戳、封装为AVTP/CAN XL等以太网帧并注入TSN网络的全过程端到端延迟是否确定且满足要求（例如制动信号<2ms）。
数据完整性与实时性保障 ：TSN的调度机制（如802.1Qbv）旨在保障关键流量的低延迟和低抖动。测试需验证在TSN网络存在高优先级视频流、雷达点云流等背景流量冲击时，来自SENT/PSI5的关键安全数据（如碰撞信号）的传输是否依然能保证零丢包 和有界延迟。
协议转换的准确性与鲁棒性：网关或域控制器内的协议转换逻辑（SENT/PSI5 to Ethernet）必须准确无误。测试需覆盖各种边界情况，如传感器信号异常（短路、断路、信号畸变）、数据帧错误（CRC校验失败）、以及ECU的故障处理机制。
多传感器数据融合的时序一致性 ：在自动驾驶场景中，来自多个SENT/PSI5传感器的数据（如四个轮速）需要在TSN网络中进行融合。测试需确保这些在物理上异步采集的数据，在经过网络传输后，其时间戳的同步精度能满足融合算法的要求。

三、测试解决方案：从传感器仿真到TSN网络验证的全栈工具链

面对上述挑战，需要一套覆盖传感器信号层、协议转换层、TSN网络层的完整测试方案。

1. 传感器信号仿真与注入

在控制器（ECU/网关）开发早期，物理传感器可能尚未就绪。此时需要高精度的传感器模拟器来产生真实的SENT/PSI5信号。

虹科SENT-Simulyzer / PSI5-Simulyzer：这类设备支持ECU模式（模拟控制器）、Sensor模式（模拟传感器）和监听模式。工程师可以灵活配置协议参数（如SENT的Tick周期、PSI5的同步脉冲），模拟正常及故障工况下的传感器输出，验证控制器的解析与容错能力。
Vector VT2710板卡与CANoe Option Sensor：集成在VT系统硬件在环（HiL）平台中，可提供多通道SENT/PSI5信号的仿真、采集与故障注入功能，并能与CANoe环境中的其他总线仿真（CAN、LIN、以太网）无缝同步，非常适合复杂的系统集成测试。

2. TSN网络性能与一致性测试

当传感器数据被转换为以太网帧进入TSN域后，就需要专业的TSN测试仪来验证网络性能。

信而泰（Xinertel）TSN测试解决方案 ：其BigTao系列网络测试仪配合专用TSN测试模块，能够精确生成和测量TSN流量。在集成测试中，它可以扮演"背景流量发生器"和"性能探针"的角色：
- 背景流量模拟：生成符合AVB/TSN标准的音频、视频、控制流，模拟真实的网络负载。
- 端到端时延与抖动测试 ：精确测量从传感器模拟器发出信号，到数据经过网关转换、TSN网络传输，最终到达目标域控制器的最坏情况延迟 和抖动，这是验证系统确定性的关键。
- 时钟同步精度测试：验证整个TSN网络（包括网关节点）的gPTP同步精度是否达到设计目标（如±500纳秒以内）。
北汇信息TSN CoreSolution：提供TSN网络规划、分析与测试能力，特别适用于分域（Zonal）架构下的TSN系统验证。

3. 系统级集成与HiL测试

最终，需要在硬件在环（HiL）台架上构建接近实车的测试环境。

构建测试台架：将真实的域控制器/网关、TSN交换机、信而泰TSN测试仪、虹科或Vector传感器模拟器、以及负载模拟器（如NI cRIO平台）连接起来。
测试场景示例：
1. 正常工况测试：使用传感器模拟器产生正常的轮速、压力信号，通过TSN测试仪监测网络中的关键流延迟和抖动。
2. 故障注入测试：模拟传感器线路短路、断路或信号干扰，验证网关的故障诊断和上报机制，以及TSN网络冗余（802.1CB）能否在链路故障时保障关键数据不中断。
3. 压力与鲁棒性测试：利用TSN测试仪向网络注入高带宽背景流量（如多路摄像头视频），同时传感器模拟器持续发送安全关键数据，测试系统在极限负载下的稳定性。
4. 长时间可靠性测试：在温箱或EMC实验室中，进行长时间运行测试，验证整个数据链在极端环境下的可靠性。

四、本地化服务支持：武汉康芯源技术的价值

对于华中地区的研发团队而言，武汉康芯源技术有限公司作为信而泰等测试设备厂商的授权代理商，能够提供关键的本地化支持：

方案整合：帮助客户整合从传感器仿真（如虹科设备）到TSN网络测试（信而泰设备）的全套方案，提供一站式的设备选型与采购服务。
技术支持与培训：提供设备操作、测试脚本开发、台架搭建等方面的现场支持与培训，加速测试能力建设。
维修与校准：凭借其芯片级维修能力，快速响应测试设备的故障，保障研发测试进程的连续性。

结语

SENT/PSI5传感器TSN集成测试是连接传统汽车电子与新一代智能网联架构的关键验证环节。它跨越了从低速传感器接口到高速确定性网络的完整数据链，考验着系统在时间同步、实时性、可靠性和鲁棒性方面的综合能力。通过结合虹科、Vector等厂商的传感器仿真工具 与信而泰的TSN网络测试方案 ，并在武汉康芯源等本地服务商的支持下，工程师能够构建高效的测试环境，提前发现并解决集成问题，为打造更安全、更智能的汽车奠定坚实的数据通信基础。随着软件定义汽车和中央计算架构的发展，这种跨协议、跨域的集成测试将变得愈发重要。
