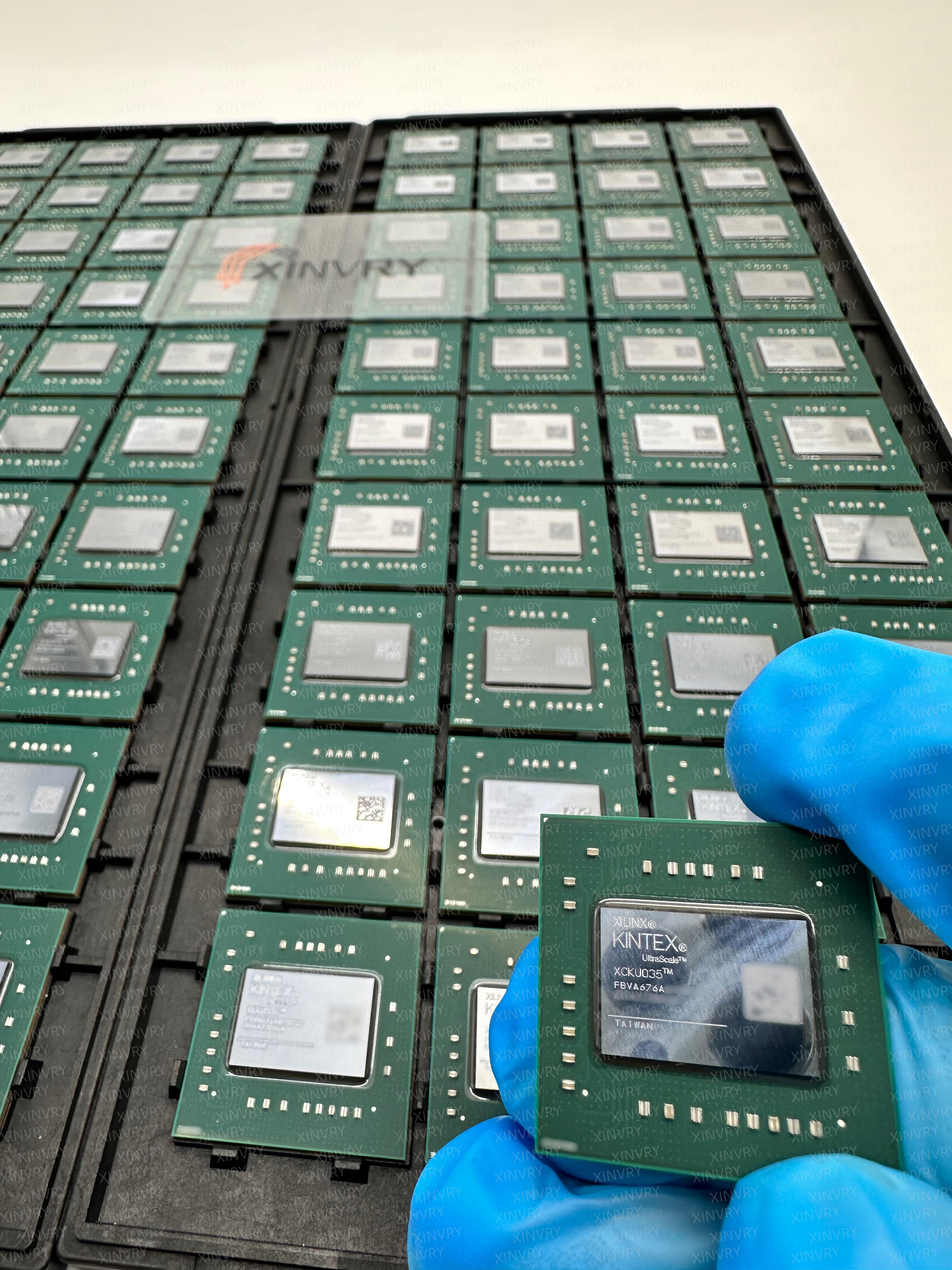

XCKU035-2FBVA676I 是 AMD Xilinx Kintex UltraScale 系列中的一款中高端 FPGA 器件，定位非常清晰：在性能、功耗和成本之间取得平衡，面向高速通信、数据中心、图像处理和高性能信号处理等应用场景。Kintex UltraScale 系列是"20nm 工艺下的最佳性价比/性能/功耗组合"，并强调其具备较高的信号处理带宽。
XCKU035 属于 Kintex UltraScale 家族里资源较均衡的一档。CLB 资源大约是 202,800 个 LUT 和 405,600 个 FF、1,700 个 DSP Slices、19.0 Mb 片上 Block RAM、16 路 16.3Gb/s 收发器，以及 520 个 I/O 引脚。这样的配置意味着它既能承担较大规模的控制逻辑，也能把大量乘加运算、滤波、协议处理和数据搬运任务放到硬件中完成，非常适合对实时性和并行性要求较高的系统。
在高速互连方面，这颗芯片的能力也很突出。16 路 16.3Gb/s 收发器，决定了它可以很好地面向高速串行链路设计，用于高速板卡互联、通信协议桥接、采集系统、视频传输以及各种定制高速接口。AMD 官方资料也明确指出，Kintex UltraScale 系列采用新一代收发器架构，并面向 100G 网络和数据中心应用优化，因此 XCKU035 并不是单纯"逻辑更多"的 FPGA，而是一颗兼顾串行带宽、DSP 计算和系统集成度的高速平台型器件。
XCKU035-2FBVA676I 里的 "-2" 表示中高性能速度等级；"FBVA676" 对应 676 引脚封装，该封装尺寸为 27×27 mm；"I" 表示工业级温度档。对实际项目来说，这意味着它既适合高密度高速走线，也适合在工业环境中长期稳定运行。
XCKU035-2FBVA676I 更像是一颗"可编程硬件加速核心"。它适合做高速数据采集、图像与视频处理、工业控制、通信设备、测试测量、雷达前端处理、协议转换以及各类需要持续迭代升级的专用系统。对工程师而言，它的价值不只是"能做什么"，更在于可以通过可编程逻辑把系统架构真正重构成更高并行度、更低延迟、更高可控性的硬件实现。
赛灵思 AMD Xilinx Kintex UltraScale XCKU035 FPGA系列选型：
XCKU035-2SFVA784I
XCKU035-1FFVA1156I
XCKU035-2FFVA1156I
XCKU035-1FFVA1156C
XCKU035-1FBVA676C
XCKU035-1FBVA676I
XCKU035-2FFVA1156E
XCKU035-1SFVA784C
XCKU035-1FBVA900C
XCKU035-2SFVA784E
XCKU035-2FBVA676E
XCKU035-2FBVA900I
XCKU035-1SFVA784I
XCKU035-1FBVA900I
XCKU035-L1FBVA676I
XCKU035-2FBVA900E
XCKU035-L1FBVA900I
XCKU035-2FBVA676I
XCKU035-3SFVA784E
XCKU035-3FBVA676E
XCKU035-3FBVA900E
XCKU035-3FFVA1156E
