单片机：STM32F407
开发板：DMF407电机开发板
平台：keil V5.31
HSE 为8MHZ
HSI为16MHZ

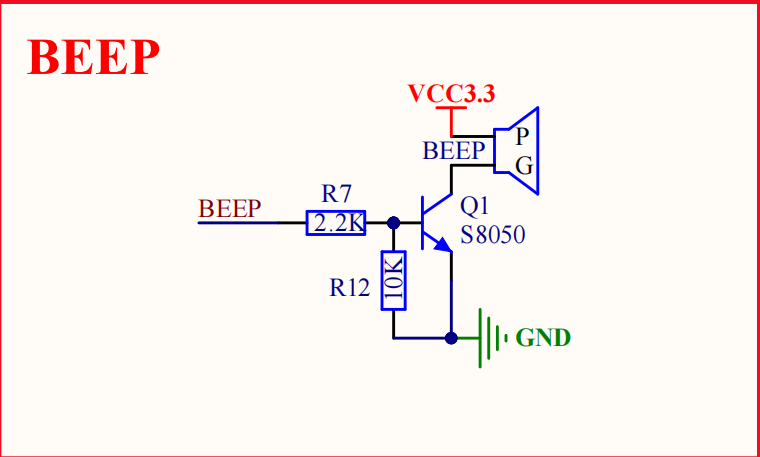

原理图：
void beep_init(void)
{
GPIO_InitTypeDef gpio_init_struct;
BEEP_GPIO_CLK_ENABLE(); /* BEEP时钟使能 */
gpio_init_struct.Pin = BEEP_GPIO_PIN; /* 蜂鸣器引脚 */
gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP; /* 推挽输出 */
gpio_init_struct.Pull = GPIO_PULLUP; /* 上拉 */
gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH; /* 高速 */
HAL_GPIO_Init(BEEP_GPIO_PORT, &gpio_init_struct); /* 初始化蜂鸣器引脚 */
BEEP(0); /* 关闭蜂鸣器 */
}播放连续变化的声音：
while(1)
{
LED0(0);
BEEP(0);
delay_ms(temp);
LED0(1);
BEEP(1);
delay_ms(temp);
temp++;
}播放简单音乐哆来咪：
以下是常见中音阶频率参考：
-
哆（C）：262Hz
-
来（D）：294Hz
-
咪（E）：330Hz
-
发（F）：349Hz
-
嗦（G）：392Hz
-
拉（A）：440Hz
-
西（B）：494Hz
unsigned short temp=1000000/262; unsigned short time=0; unsigned short step=0; while(1) { if(step==0) { if(time<Delay) { LED0(0); BEEP(0); delay_us(temp); LED0(1); BEEP(1); delay_us(temp); time++; } else { time=0; step=1; temp=1000000/294; } } if(step==1) { if(time<Delay) { LED0(0); BEEP(0); delay_us(temp); LED0(1); BEEP(1); delay_us(temp); time++; } else { time=0; step=2; temp=1000000/330; } } if(step==2) { if(time<Delay) { LED0(0); BEEP(0); delay_us(temp); LED0(1); BEEP(1); delay_us(temp); time++; } else { time=0; step=3; temp=1000000/349; } } if(step==3) { if(time<Delay) { LED0(0); BEEP(0); delay_us(temp); LED0(1); BEEP(1); delay_us(temp); time++; } else { time=0; step=4; temp=1000000/392; } } if(step==4) { if(time<Delay) { LED0(0); BEEP(0); delay_us(temp); LED0(1); BEEP(1); delay_us(temp); time++; } else { time=0; step=5; temp=1000000/440; } } if(step==5) { if(time<Delay) { LED0(0); BEEP(0); delay_us(temp); LED0(1); BEEP(1); delay_us(temp); time++; } else { time=0; step=6; temp=1000000/494; } } if(step==6) { if(time<Delay) { LED0(0); BEEP(0); delay_us(temp); LED0(1); BEEP(1); delay_us(temp); time++; } else { time=0; step=0; temp=1000000/262; } } }
Program Size: Code=6086 RO-data=450 RW-data=28 ZI-data=1388
优化一下：
unsigned short temp=1000000/262;
unsigned short time=0;
unsigned short step=0;
while(1)
{
if(step<6)
{
if(time<Delay)
{
LED0(0);
BEEP(0);
delay_us(temp);
LED0(1);
BEEP(1);
delay_us(temp);
time++;
}
else
{
time=0;
if(step==0)
{
step=1;
temp=1000000/294;
}
else if(step==1)
{
step=2;
temp=1000000/330;
}
if(step==2)
{
step=3;
temp=1000000/349;
}
if(step==3)
{
step=4;
temp=1000000/392;
}
if(step==4)
{
step=5;
temp=1000000/440;
}
if(step==5)
{
step=6;
temp=1000000/494;
}
if(step==6)
{
step=0;
temp=1000000/262;
}
}
}
}Program Size: Code=5614 RO-data=450 RW-data=28 ZI-data=1388
继续优化：
unsigned short temp[]={1000000/262,1000000/294,1000000/330,1000000/349,1000000/392,1000000/440,1000000/494};
unsigned short time=0;
unsigned short step=0;
while(1)
{
if(step<=6)
{
if(time<Delay)
{
LED0(0);
BEEP(0);
delay_us(temp[step]);
LED0(1);
BEEP(1);
delay_us(temp[step]);
time++;
}
else
{
time=0;
step++;
}
}
else
{
step=0;
}
}Program Size: Code=5568 RO-data=464 RW-data=28 ZI-data=1388
AI优化：
/* 宏定义 */
#define NOTE_DURATION_CYCLES 50 // 每个音符播放的周期数
#define NOTES_COUNT 7 // 音符总数
/* 音符频率定义 (中音 C4 到 B4) */
const uint16_t noteFrequencies[NOTES_COUNT] = {
262, // C4
294, // D4
330, // E4
349, // F4
392, // G4
440, // A4
494 // B4
};
int main(void)
{
HAL_Init(); /* 初始化HAL库 */
sys_stm32_clock_init(336, 8, 2, 7); /* 设置时钟,168Mhz */
delay_init(168); /* 延时初始化 */
led_init(); /* 初始化LED */
beep_init(); /* 初始化蜂鸣器 */
/* 变量定义 */
uint8_t currentNoteIndex = 0; // 当前播放的音符索引
uint16_t cyclesPlayed = 0; // 当前音符已播放的周期数
uint16_t halfPeriodUs = 1000000/noteFrequencies[0]; // 当前音符的半周期（微秒）
/* 主循环 */
while (1) {
/* 播放当前音符的一个完整周期 */
if (cyclesPlayed < NOTE_DURATION_CYCLES) {
LED0(0);
BEEP(0);
delay_us(halfPeriodUs);
LED0(1);
BEEP(1);
delay_us(halfPeriodUs);
cyclesPlayed++;
}
/* 当前音符播放完毕，切换到下一个音符 */
else {
cyclesPlayed = 0;
/* 更新到下一个音符（循环播放） */
currentNoteIndex = (currentNoteIndex + 1) % NOTES_COUNT;
/* 计算新音符的半周期 */
halfPeriodUs = 1000000 / noteFrequencies[currentNoteIndex];
}
}
}Program Size: Code=5582 RO-data=462 RW-data=28 ZI-data=1388
