51单片机定时器/计数器中断详解（T0和T1）——从入门到精通

定时器中断是51单片机最常用的外设之一，它能让单片机"一心二用"，在不占用CPU时间的前提下精准计时。本文将结合代码实例、寄存器图解和定时原理，带你彻底搞懂定时器0和定时器1的中断编程。

一、为什么要用定时器中断？

很多初学者刚开始都是用 Delay 函数实现延时，比如 Delay_xms(1000)。这种方式的缺点是：延时期间CPU啥也干不了，就像一个员工在"死等"，浪费了处理能力。

而定时器是一个独立于CPU的硬件外设，它像一个小闹钟：

设置好时间长度（初值）
启动后，硬件自动计时
时间一到，触发中断，通知CPU去处理
CPU处理完中断，回去继续干原来的活

这样，CPU就不需要一直盯着时间，效率大大提高。

二、51单片机定时器资源概览

型号	定时器数量	说明
STC89C51	2个（T0, T1）	常用
STC89C52	3个（T0, T1, T2）	多一个T2，功能更丰富

每个定时器/计数器都可以通过寄存器配置为 定时模式 （对内部时钟计数）或 计数模式（对外部引脚脉冲计数）。

本文主要讲解 T0 和 T1 的定时中断应用。

三、核心寄存器详解（配图说明）

定时器编程需要操作以下几个特殊功能寄存器（SFR）：

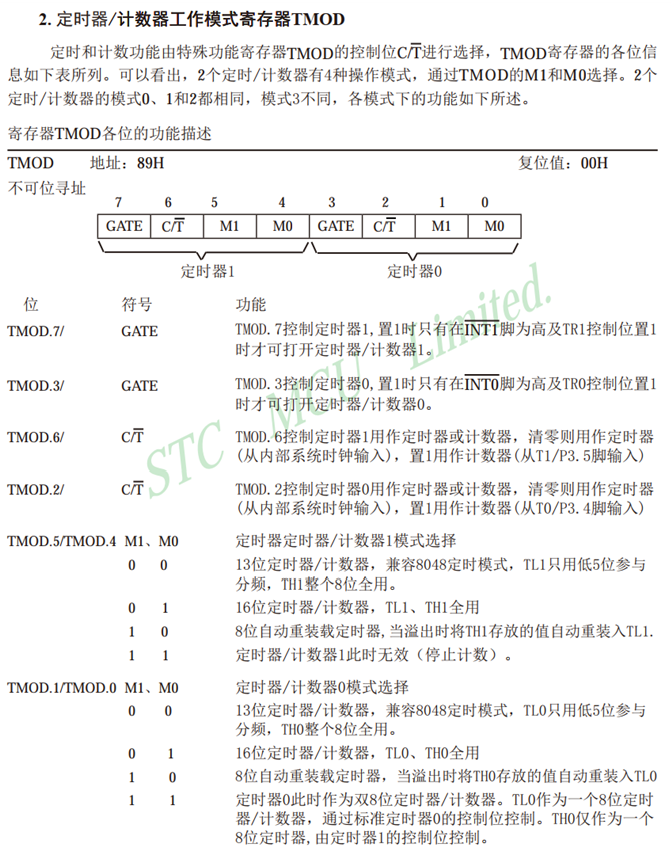

1. TMOD ------ 定时器工作模式寄存器（地址89H，不可位寻址）

位	符号	功能说明
TMOD.7 / TMOD.3	GATE	门控位：0 → 仅由TRx启动；1 → 需INTx引脚为高且TRx=1才启动
TMOD.6 / TMOD.2	C/T	功能选择：0 → 定时器（对内部时钟计数）；1 → 计数器（对T0/T1引脚脉冲计数）
TMOD.5,4 / TMOD.1,0	M1,M0	模式选择（见下表）

模式选择表（M1 M0）

M1	M0	模式	说明	常见使用
0	0	0	13位定时器（THx+TLx低5位）	较少用
0	1	1	16位定时器（THx+TLx全8位）	最常用
1	0	2	8位自动重装初值	常用
1	1	3	T0分成两个8位；T1停止计数	T0专用

本文示例均采用模式1（16位定时器，需手动重装初值）

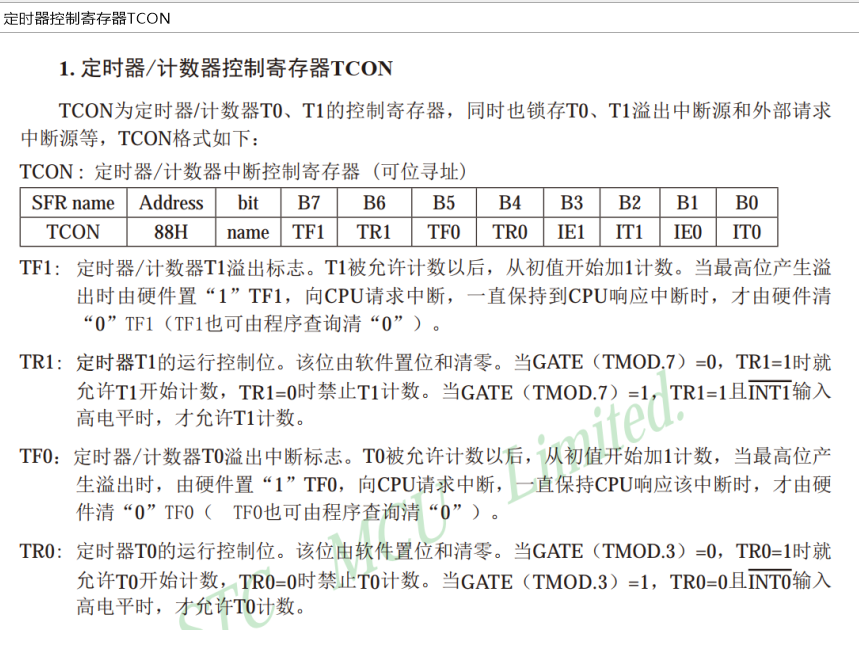

2. TCON ------ 定时器控制寄存器（地址88H，可位寻址）

位	符号	功能
TCON.7	TF1	T1溢出标志：计满溢出时由硬件置1，进入中断后自动清零（也可软件查询清零）
TCON.6	TR1	T1运行控制位：软件置1启动，清零停止
TCON.5	TF0	T0溢出标志，类似TF1
TCON.4	TR0	T0运行控制位，类似TR1

另外低4位用于外部中断，这里不展开。

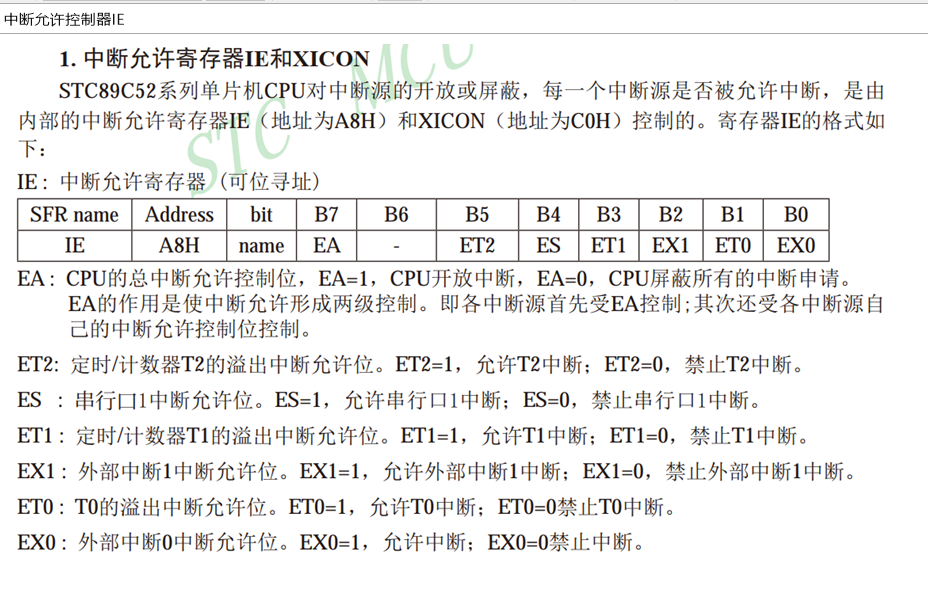

3. IE ------ 中断允许寄存器（地址A8H，可位寻址）

位	符号	功能
IE.7	EA	总中断允许：1=开，0=关
IE.4	ET1	定时器T1中断允许
IE.3	EX1	外部中断1允许
IE.2	ET0	定时器T0中断允许
IE.1	EX0	外部中断0允许

4. THx / TLx ------ 计数初值寄存器

T0：TH0（高8位）、TL0（低8位）
T1：TH1、TL1
模式1时，THx和TLx拼接成一个16位计数器，从初值加1到65535，溢出触发中断。

四、定时器计数原理（重点！）

要理解初值计算，必须先搞清楚时钟周期、机器周期、指令周期的关系。

1. 几个重要概念

时钟周期 = 1 / 晶振频率。例如11.0592MHz晶振，时钟周期 ≈ 0.0904μs
机器周期 = 12个时钟周期（标准51模式，也叫12T模式）。这是CPU执行一个基本操作的时间单位。
定时器计数 ：每经过一个机器周期 ，定时器的计数值自动加1。

（如果是6T模式，则每6个时钟周期加1，速度加倍）

2. 定时时间计算公式（模式1，12T）

定时时间(s)=65536−初值晶振频率(Hz)×12定时时间(s)=晶振频率(Hz)65536−初值×12

或者写成微秒形式：

初值=65536−定时时间(μs)×晶振频率(MHz)12初值=65536−12定时时间(μs)×晶振频率(MHz)

实例：晶振11.0592MHz，想得到10ms = 10000μs 定时

初值=65536−10000×11.059212初值=65536−1210000×11.0592

先算 10000×11.059212=11059212=92161210000×11.0592=12110592=9216

再算 65536−9216=5632065536−9216=56320

转换为十六进制：56320 = 0xDC00

所以 TH0 = 0xDC, TL0 = 0x00 ✅（与代码一致）

3. 为什么代码中是 `TH0 = 0xDC; TL0 = 0x00`？

因为0xDC00 高8位是0xDC，低8位是0x00。注意这里使用的是16位初值直接拆分。

4. 补充：定时器计数范围

模式1（16位）：计数范围 0 ~ 65535
模式2（8位自动重装）：计数范围 0 ~ 255，溢出后自动从THx取数重装，适合产生精确的短延时。

五、完整编程步骤（以定时器0为例）

参照提供的代码 main.c（第一个文件），步骤如下：

cpp 复制代码

// 1. 设置TMOD ------ 选择定时器0、模式1、定时功能
TMOD &= 0xF0;   // 低4位清零
TMOD |= 0x01;   // M1=0, M0=1 => 模式1；C/T=0 => 定时器；GATE=0

// 2. 装入初值（10ms）
TH0 = 0xDC;
TL0 = 0x00;

// 3. 清空溢出标志位（可选，上电默认0）
TF0 = 0;

// 4. 打开定时器0中断允许
ET0 = 1;

// 5. 打开总中断
EA = 1;

// 6. 启动定时器（TR0置1）
TR0 = 1;

然后编写中断服务函数：

cpp 复制代码

void Timer0_Routine(void) interrupt 1   // 中断号1对应定时器0
{
    // 重装初值（模式1不会自动重装）
    TH0 = 0xDC;
    TL0 = 0x00;
    // 用户代码：例如累计100次得到1秒，翻转LED
    tim_count++;
    if(tim_count >= 100) {
        LED1 = ~LED1;
        tim_count = 0;
    }
}

注意：中断服务函数必须使用 interrupt 关键字，并指定正确的中断号：

外部中断0 → 0

定时器0 → 1

外部中断1 → 2

定时器1 → 3

串口中断 → 4

六、代码实战分析

代码1 ------ 定时器0，1秒翻转LED1和LED2

cpp 复制代码

uint tim_count = 0;   // 全局变量，累计中断次数

void main()
{
    TMOD &= 0xF0; TMOD |= 0x01;
    TL0 = 0x00; TH0 = 0xDC;
    TF0 = 0; TR0 = 1;
    ET0 = 1; EA = 1;
    while(1)
    {
        Delay_xms(1000);   // 主循环里随便干点别的，这里延时1秒
    }
}

void Timer0_Routine(void) interrupt 1
{
    TL0 = 0x00; TH0 = 0xDC;
    tim_count++;
    tim_count = tim_count % 100;   // 0~99循环
    if(0 == tim_count)              // 每100次（1秒）翻转
    {
        LED1 = ~LED1;
        LED2 = ~LED2;
    }
}

效果：两个LED同步1秒闪烁。

注意：主循环中的 Delay_xms(1000) 是软件延时，会阻塞CPU，但因为中断仍然会按时触发，所以LED闪烁依然准确。但更好的写法是在主循环中做其他事情，完全依赖定时器产生延时。

代码2 ------ 定时器1，LED4每500ms翻转

cpp 复制代码

void main()
{
    TMOD &= 0x0F; TMOD |= 0x10;   // 高4位设T1模式1，低4位保留
    TH1 = 0xFC; TL1 = 0x66;       // 初值0xFC66，定时多久？见后文计算
    TF1 = 0; TR1 = 1;
    ET1 = 1; EA = 1;
    while(1) Delay_xms(1000);
}

void Timer1_Routine(void) interrupt 3
{
    TH1 = 0xFC; TL1 = 0x66;
    tim_count++;
    tim_count = tim_count % 500;
    if(0 == tim_count)
        LED4 = ~LED4;
}

初值计算验证 ：

0xFC66 = 64614

定时时间=65536−6461411.0592×12=92211.0592×12≈83.33×12≈1000μs=1ms定时时间=11.059265536−64614×12=11.0592922×12≈83.33×12≈1000μs=1ms

所以该定时器每1ms触发一次中断，tim_count 计数500次后翻转LED4 → 500ms翻转一次。

七、实验现象与效果

定时器	中断周期	累计次数	翻转周期	对应LED
T0	10ms	100	1s	LED1, LED2
T1	1ms	500	500ms	LED4

实际烧录到开发板，可以看到LED1和LED2同步1秒闪一次，LED4以两倍频率（0.5秒）闪动。

八、进阶补充知识

1. 6T模式与12T模式

默认情况下，51单片机是12T模式，即一个机器周期=12个时钟周期。但一些增强型51（如STC系列）可以设置成6T模式，定时器计数速度加倍。如果烧录时选了6T，同样初值定时时间会减半，需要重新计算。

2. 使用模式2自动重装

模式2下，THx存放重装值，TLx从初值加到255溢出，然后自动装入THx，非常适合产生精确的PWM或串口波特率。示例：

cpp 复制代码

TMOD |= 0x02;   // T0模式2
TH0 = 0x38;     // 自动重装值
TL0 = 0x38;
ET0 = 1; EA = 1; TR0 = 1;

3. 定时器用作计数器（外部脉冲计数）

将C/T位设为1，T0引脚（P3.4）或T1引脚（P3.5）上的负跳变会使计数器加1。例如：

cpp 复制代码

TMOD |= 0x04;   // T0计数器模式，C/T=1
TH0 = 0; TL0 = 0;
TR0 = 1;
while(1) {
    if(TF0) {
        // 计数溢出处理
        TF0 = 0;
    }
}

4. 门控位GATE测量脉宽

当GATE=1时，定时器启动由INTx引脚控制。可以测量INT0引脚上高电平的宽度：

cpp 复制代码

TMOD |= 0x08;   // GATE=1
TH0 = 0; TL0 = 0;
while(INT0 == 0);   // 等待高电平到来
TR0 = 1;            // 启动，但实际计数受INT0控制
while(INT0 == 1);   // 等待低电平
TR0 = 0;
// 此时TH0,TL0中的数值 = 高电平宽度对应的机器周期数

九、常见问题与排错

现象	可能原因
定时器不工作	忘记 `TR0=1` 或 `EA=1` 或 `ET0=1`
时间不准	晶振频率与初值计算不匹配
中断只触发一次	模式1忘记重装初值
主函数死循环中不响应中断	中断优先级问题，但通常不会；检查总中断
编译报错"undefined symbol"	忘记包含 `reg52.h` 或关键字写错

十、总结

51单片机的定时器中断是嵌入式入门的核心知识点。掌握以下几点即可熟练应用：

TMOD 选模式（最常用模式1和模式2）
THx/TLx 装初值，用公式初值=65536−时间(μs)×晶振(MHz)12初值=65536−12时间(μs)×晶振(MHz)
TCON 的TRx控制启停，TFx查询/自动清零
IE 开总中断EA和对应的ETx
中断服务函数用 interrupt n 指定正确的中断号
模式1需手动重装初值，模式2自动重装

希望这篇博客能让你彻底看懂定时器中断，并能自己写出精确的定时程序。如果有疑问，欢迎在评论区交流！
